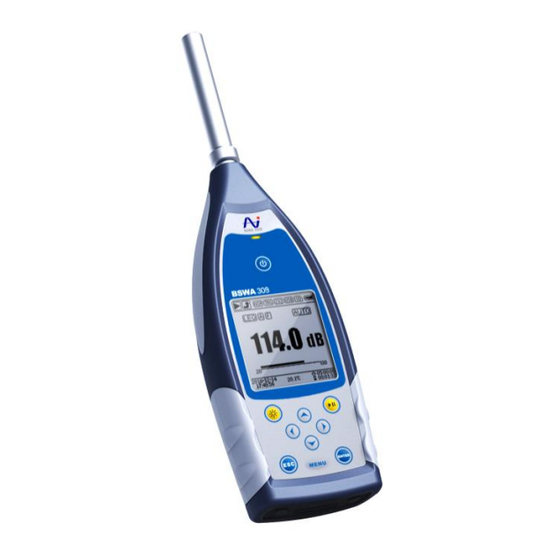

Roga BSWA 308 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für BSWA 308:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
BSWA 308/309
Schallpegelmesser
Bedienungsanleitung
GB/T 3785.1
GB/T 3785,2
JJG 188-2002
Iec 60651
IEC 60804
IEC 61672-1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Roga BSWA 308

Inhaltszusammenfassung für Roga BSWA 308

  • Seite 1 BSWA 308/309 Schallpegelmesser Bedienungsanleitung GB/T 3785.1 GB/T 3785,2 JJG 188-2002 Iec 60651 IEC 60804 IEC 61672-1...
  • Seite 2 BSWA 308/309 Sound Level Meter Bedienungsanleitung BSWA-III-C021-04-P0274 v3. 9 Copyright © 2019 BSWA Technology Co., Ltd Die Spezifikation des Produkts unterliegt Änderungen ohne vorherige Ankündigung www.bswa-tech.com Apr. 2019...

  • Seite 3: Änderungsverlauf

    BSWA 308/309 ROGA-Instruments Änderungsverlauf Version Datum Änderungen Zhao Dawei, 1.00 2010.9.17 Originalversion. Qiao Jie Zhao Dawei, 1.04 2011.3.11 Fügen Sie neue Funktionenhinzu. Qiao Jie, Huang Shan Huang Shan, 2.00 2011.9.19 Hinzufügen des RS-232-Protokolls. Qiao Jie Huang Shan, Update der Lager module, Strom speichern und 2.05...
  • Seite 4 BSWA 308/309 ROGA-Instruments Es gibt keine Garantie, Position oder andere Implikationen jeglicher Art in diesem Handbuch. BSWA und seine Mitarbeiter haften nicht für direkten oder indirekten Verlust von Daten, Leistungen usw. aufgrund von Informationen, die in diesem Handbuch enthalten oder erwähnt...

  • Seite 5: Inhaltsverzeichnis

    BSWA 308/309 ROGA-Instruments Inhaltsverzeichnis Änderungsverlauf ......................1 Inhaltsverzeichnis ......................3 Aussehen ........................7 Tasten der Bedienung ..................... 8 1. Einführung ........................9 1.1 Allgemeine Beschreibung ..................9 1.2 Anwendungen ......................9 1.3 Funktionen ......................9 1.4 Function Upgrades ................... 10 1.5 Spektiv ........................
  • Seite 6 BSWA 308/309 ROGA-Instruments 3.4 Bildschirm mit 1/3 Oktavmodus ................34 4. Bedienung und Einstellung des Menüs ..............35 4.1 Funktion ........................ 36 4.2 Kalibrierung ......................37 4.2.1 Kalibrierung durch Messung ................ 37 4.2.2 Kalibrierung durch Cal.Factor ................. 38 4.2.3 COnversion von Cal.Faktor und Empfindlichkeit ..........38 4.2.4 Verfahren der Kalibrierung byMessung ............
  • Seite 7 BSWA 308/309 ROGA-Instruments 4.4.8 Dateimanager ....................57 4.4.9 Boot-Modus ....................59 4.4.10 USB-Modus....................60 4.4.11 GPS ............Fehler! Textmarke nicht definiert. 4.4.12 Setup-Vorlage ....................61 4.4.13 Über ............Fehler! Textmarke nicht definiert. 4.5 Sprache ........................ 62 4.6 Ausgang ........................ 62 4.6.1 AC-AUS ......................
  • Seite 8 BSWA 308/309 ROGA-Instruments 6.2 Common Issue andLösungen ................113 6.3 Kalibrierung ......................114 6.4 Firmware-Update ....................114 6.4.1 USB-Treiber installieren .................. 115 6.4.2 Firmware-Aktualisierungsverfahren ..............116 6.5 Garantie ......................118 6.6 Telefonnummer des Kundendienstes ..............118 Anhang 1 Gverlustbehaftet ..................119 Anhang 2 Anpassungen bei der Kalibrierungsprüfhäufigkeit........

  • Seite 9: Aussehen

    BSWA 308/309 ROGA-Instruments Aussehen Mikrofon und Vorverstärker LED-Anzeige 1/4" Gewinde LCD mit backlight Batterie LR6/AA/AM3 Rutschfest Oberfläche Abdeckungsschlos Links: entsperren Power-Buchse Rechts: gesperrt (7Vbei14V) Trigger DC-Ausgang AC-Ausgang...

  • Seite 10: Tasten Der Bedienung

    BSWA 308/309 ROGA-Instruments Tasten der Bedienung LED-Anzeige <Leistung> LCD-Bildschirm <ESC/Zurück Löschen> <Eingabe> Pfeiltasten <-><> <><> <Hintergrund> <Start/Stopp> <Menü/Pause>...

  • Seite 11: Einführung

    1.1 Allgemeine Beschreibung Die neue BSWA 308/309 ist eine Aktualisierung des Oktave-Schallpegelmessgeräts der neuen Generation von Der Basis BSWA 308/309, um die Marktnachfrage zu decken. Es erfüllt die 1/1 Oktaven- und 1/3-Oktaven-Anforderung des IEC-Standards und des China GB/T- Standards. BSWA 308/309 ist ein digitaler Schallpegelmesser, der von BSWA designt und hergestellt wird.

  • Seite 12: Function Upgrades

    BSWA 308/309 ROGA-Instruments ⚫ Linearitätsbereich: 22dBA bei 136dBA (BSWA 308),25dBA bei 136dBA (BSWA 309) ⚫ Einzelbereich für 123dB (BSWA 308) / 122dB (BSWA 309) Dynamikbereich ⚫ Frequenzgewichtung: A/B/C/Z. Zeitgewichtung: Schnell/Fast/Impuls ⚫ 3-PRofile und 14 kundenspezifische Definitionsmessungen werden parallel mit unterschiedlicher Frequenz-/Zeitgewichtung berechnet ⚫...
  • Seite 13 BSWA 308/309 ROGA-Instruments BSWA 308 BSWA 309 Genauigkeit Klasse 1 (Gruppe X) Klasse 2 (Gruppe X) GB/T 3785.1-2010, IEC 60651:1979, IEC 60804:2000 Standard IEC 61672-1:2013, ANSI S1.4-1983, ANSI S1.43-1997 Echtzeit 1/1 Oktave: 8Hzbei16kHz Echtzeit 1/1 Oktave: 20Hzbei8kHz Echtzeit 1/3 Oktave (Option):...
  • Seite 14 BSWA 308/309 ROGA-Instruments Frequenz Parallel A, B, C, Z Bewertungsfilter (Es kann auch auf 1/1 und 1/3 Oktave angewendet werden.) Zeitgewichtung Parallel F -, S-, I- und Peak-Erkennung Ton: 19dB(A), 25dB(C), 31dB(Z) Ton: 20dB(A), 26dB(C), 31dB(Z) Eigenrauschen Elektrisch: 13dB(A), 17dB(C),...
  • Seite 15 BSWA 308/309 ROGA-Instruments (10mV/dB, max 15mA), SERIELLE RS-232-Schnittstelle und USB (USB-Festplattenmodus oder Modemmodus) Alarm Benutzer definieren Alarmschwelle. LED zeigt Alarmstatus an 5 Vorlagen, um Benutzer-Setup für verschiedene Anwendungen zu Setupvorlage speichern, Vorlage kann in Micro SD-Karte gespeichert werden Automatische ein- und Startmessung, wenn Stromversorgung Auto Power On verfügbar, einfache Integration...

  • Seite 16: Informationen Für Regelmäßige Tests

    Anmerkung 1: Ignorieren Sie das Ergebnis außerhalb von 20Hzbis 12,5 kHz allein für Typ BSWA 309 aufgrund des Mikrofonfrequenzgangs der Klasse 2. Anmerkung 2: Die Daten wurden mit 40mV/Pa Mikrofon für BSWA 308 und BSWA 309 gemessen. Anmerkung 3: Messung nach GB/T 3785 und IEC 61672.
  • Seite 17 BSWA 308/309 ROGA-Instruments MA231T ICCP Vorverstärker mit TNC-Anschluss MP231/MP309 Mikrofon der Klasse 1 (308) oder Klasse 2(309) 90mm Durchmesser Windschutzscheibe für WS002-9 WIndscreen 1/2“ Mikrofon MicroSD Card 4G-Speicherkarte zum Speichern von Daten Batterie Alkaline Batterie (LR6 / AA / AM3) x 4...

  • Seite 18: Verpackungszeichnung

    BSWA 308/309 ROGA-Instruments 1.9 Verpackungszeichnung ★Hinweis: Die Details der Verpackungsartikel können variieren, um Bestellungen zu folgen.

  • Seite 19: China-Zertifizierung Der Musterzulassung (Cpa)

    BSWA 308/309 ROGA-Instruments 1.10 China-Zertifizierung der Musterzulassung (CPA) CPA von BSWA 308 2014S226-11 CPA von BSWA 309 2012S233-11...

  • Seite 20: China Metrology Certification (Cmc)

    BSWA 308/309 ROGA-Instruments 1.11 China Metrology Certification (CMC) CMC von BSWA 308 Peking 01020122 CMC von BSWA 309 Peking 01020122...

  • Seite 21: Diese Zertifizierung

    BSWA 308/309 ROGA-Instruments 1.12 DIESE ZERTIFIZIERUNG...

  • Seite 22: Rohs-Prüfbericht

    BSWA 308/309 ROGA-Instruments 1.13 RoHS-Prüfbericht...

  • Seite 23: Das Aussehen Und Die Bedienung

    BSWA 308/309 ROGA-Instruments 2. Das Aussehen und die Bedienung BSWA 308/309 verwendenden gleichen Körper und das Tastenfeldlayout. LCD-Bildschirm, Tastenfeld und LED-Anzeigen liegen auf der Vorderseite des Instruments. 2.1 Tastatur Schallpegelmesser hat 10 Tasten, nämlich: <Leistung> <ESC/Zurück Löschen> <▲> <Geben Sie>...

  • Seite 24: Mikrofonanschluss

    Oberseite des Schallpegelmessers wird verwendet, um Mikrofon und Vorverstärker (Mikrofon und Vorverstärker sind in der Regel zusammen montiert)zu verbinden. Der TNC ist Gewinde Koaxialverbinder. BSWA 308 i s mit Class 1 Mikrofonausgestattet, während BSWA mit Class 2 ausgestattet ist:...

  • Seite 25: Windschutzscheibe

    BSWA 308/309 ROGA-Instruments 1/2" vorpolarisiertes Messmikrofon, Klasse Empfindlichkeit: 40mV/Pa. Frequenzbereich: 3Hz bei20kHz. Montiert mit ICCP-Vorverstärker und angetrieben von 4mA/24V. MPA309T: 1/2" vorpolarisiertes Messmikrofon, Klasse Empfindlichkeit: 40mV/Pa. Frequenzbereich: 20Hzbei 12,5 kHz. Montiert mit ICCP-Vorverstärker und angetrieben von 4mA/24V. Mikrofon und Vorverstärker werden mit Gewinde zusammengeschraubt. Trennen Sie sie nicht voneinander außer in besonderen Situationen.

  • Seite 26: Daten- Und Stromversorgungsanschluss

    BSWA 308/309 ROGA-Instruments Legen Sie die Windschutzscheibe auf das Mikrofon, bis nach oben diagramstoppen. Siehe Anhang 4 Korrekturen von Windscreen in freiem Feld für mehr Details. 2.4 Daten- und Stromversorgungsanschluss Es gibt 7 Schnittstellen am unteren Rand des Schallpegelmessers. Öffnen Sie die Gummiabdeckung, um diese Schnittstellen zu sehen.
  • Seite 27 BSWA 308/309 ROGA-Instruments Protokoll kommunizieren, siehe 5. RS-232 Communication Protocol, um mehr Details zu erhalten. ★Hinweis: Mindestens 1A Stromstromkapazität muss für Stromversorgung und Kabel erfüllt werden (Kabel mit Ferritkern ist nicht für die Stromversorgung empfohlen). Bitte wählen Sie den Arbeitsmodus rechtzeitig nach dem Anschluss an den Computer aus.

  • Seite 28: Batterie

    BSWA 308/309 ROGA-Instruments 2.5 Batterie Empfehlen Sie 4 Zelle alkalische Batterie (LR6/AA/AM3) zu verwenden, unter Beachtung der Batteriepolarität (+/-) Markierung im Batteriefach. Nicht gleichzeitig mit alten und neuen Batterien mischen. Entfernen Sie Batterien, wenn das Gerät nicht verwendet wird. Gesamtspannung der 4-Zellen-Batterie darf 14V nicht überschreiten, da sonst der...

  • Seite 29: Gps

    BSWA 308/309 ROGA-Instruments Schließen und verriegeln Sie das Batteriefach nach dem Batteriewechsel. 2.6 GPS GPS-Antennenabdeckung auf der Oberseite des Schallpegelmessers, die GPS-Funktion als Optionsmodul auswählen. ★Hinweis: GPS-Funktion muss vor der Lieferung an den Benutzer aufgrund der Installation GPS-Modul ausgewählt werden sollte die Schallpegelmesser an Werk zurück.
  • Seite 30 BSWA 308/309 ROGA-Instruments ⚫ Kaltstart: Erster Standort, müssen die neuesten Ephemeriden herunterladen und verbringen längere Zeit. ⚫ Warmstart: GPS-Modul hat die letzten gespeicherten Standortinformationen, müssen aber die Ephemeriden aufgrund abgelaufener erneut herunterladen. Warmstart braucht fast die gleiche Zeit wie Kaltstart.

  • Seite 31: Messbildschirm

    BSWA 308/309 ROGA-Instruments 3. Messbildschirm Schallpegelmesser hat drei Messmodi: Pegelmesser, 1/1 Oktave, 1/3 Oktave. Der Benutzer kann es im Menü von Funktion auswählen. Level Meter verfügt über 8 Bildschirme, die durch <,>, <,> gewechselt werden können. Die 8 Bildschirme sind: Main, 3-Profile, LN Statistical, Zeitverlauf, Benutzerdefinierte Messung Seite 1, Benutzerdefinierte Messung Seite 2, GPS-Seite 1 und GPS-Seite 2.
  • Seite 32 BSWA 308/309 ROGA-Instruments Indikator Symbol wird klar sein. ICCP-Leistungsstatus. Wird angezeigt, wenn ICCP ausgeschaltet ist. Trigger Status. Wird angezeigt, wenn trigger aktiviert ist. RS-232-Status. Das Symbol wird Remote-Modus und das Symbol im Druckermodus angezeigt. Timer-Status. Icon bedeutet, dass der Timer aktiviert ist und nur einmalläuft.

  • Seite 33: Bildschirm Des Pegelmessermodus

    BSWA 308/309 ROGA-Instruments Icon bedeutet die integrale Periode, Symbol die verstrichene Zeit. Der Messstopp bei verstrichener Zeit entspricht der Gesamtmesszeit (Itg.Period * Repeat). Symbole in derselben Zeile werden gleichzeitig angezeigt. Alle Symbole können auf jedem Bildschirm angezeigt werden und behalten die gleiche Bedeutung.
  • Seite 34 BSWA 308/309 ROGA-Instruments Zeitgeschichte. Zeigen den aktuellen Rauschwert und die Zeitdomänenkurve an. Die Datenquellen (eine von 3-Profil) und die Zeitlinienlänge (1min, 2min und 10min) können angepasst werden. Drücken Sie <ESC>, um den Bildschirm zu löschen und die Kurve erneut anzuzeigen.

  • Seite 35: Bildschirm Mit 1/1 Oktavmodus

    BSWA 308/309 ROGA-Instruments GPS Seite 2. Anzeige Anzahl der Satelliten, die zur Positionierung beitragen, Signal rauschen Verhältnis aller sichtbaren Satelliten (0dB -99dB). ★Hinweis: Number von sichtbaren Satelliten kann größer sein als die Anzahl der Ortungssatelliten aufgrund einiger Satelliten für Positionierung nicht verfügbar.

  • Seite 36: Bildschirm Mit 1/3 Oktavmodus

    BSWA 308/309 ROGA-Instruments Oktavtabelle Seite 2. Zeigen Sie die Messdaten von LAeq, L Beq, Ceq, Die LED-Anzeige wird rot und wird angezeigt, wenn die Daten den Schwellenwert überschreiten. 3.4 Bildschirm mit 1/3 Oktavmodus 1/3 Octave Spectra. Zeigen Sie 36 Bänder von 6,3Hzx 20kHz und L Aeq, als Balkendiagramm.

  • Seite 37: Bedienung Und Einstellung Des Menüs

    BSWA 308/309 ROGA-Instruments Oktavtabelle Seite 2. Zeigen Sie die Messdaten von 100Hz bei1,25 kHz an. Die LED-Anzeige wird rot und der dB- Wert wird als invertierte Farbe angezeigt, wenn die Daten den Schwellenwert überschreiten. Oktavtabelle Seite 3. Zeigen Sie die Messdaten von 1,6 kHzbis20 kHz an.

  • Seite 38: Funktion

    BSWA 308/309 ROGA-Instruments Menü Baum 4.1 Funktion Wählen Sie Funktion und drücken Sie <Enter>, um in dieses Menü zu gelangen. 3 Art der Messung kann ausgewählt werden: Level Meter, 1/1 Octave und 1/3 Octave. Drücken Sie <>, <> kann der Messmodus auswählen. Drücken Sie <Enter>, um die Einstellung zu speichern und zum vorherigen Menü...

  • Seite 39: Kalibrierung

    BSWA 308/309 ROGA-Instruments 4.2 Kalibrierung Wählen Sie Kalibrierung und drücken Sie <Enter>, um in dieses Menü zu gelangen. Viele Faktoren sind Temperatur, Feuchtigkeit und Luftdruck beeinflussen die Empfindlichkeit des Mikrofons. Daher muss der Benutzer mindestens einmal vor der Messung Kalibrat- Ionen ausführen.

  • Seite 40: Kalibrierung Durch Cal.factor

    BSWA 308/309 ROGA-Instruments 4.2.2 Kalibrierung durch Cal.Factor Wählen Sie Nach Cal.Factor und drücken Sie <Enter>, um in dieses Menü zu gelangen. Benutzer können den Kalibrierungsfaktor manuell anpassen. Presse <◄>, <►> kann die Ziffer des Faktors auswählen, drücken Sie <▲>, <▼> Dose Anpassen der Wert, drücke <Eingeben>...
  • Seite 41 BSWA 308/309 ROGA-Instruments Öffnen Sie dann die Leistung des Kalibrators und stellen Sie einen konstanten Schalldruckpegel (z. B. 94dB) ein. Wählen Sie Kalibrierung im Menü and und drücken Sie dann <Enter>, um nach Messung einzugeben. Cal.Level im Menü einstellen, z. B. auf 93,8dB. Es gibt 5s Verzögerung, nachdem Sie <Start>...
  • Seite 42 BSWA 308/309 ROGA-Instruments Nach dem Ende der Kalibrierung aktualisiert das Schallpegelmessgerät den Kalibrierfaktor. Drücken Sie <Enter>, um die Ergebnisse anzuwenden. Kehren Sie zum Hauptbildschirm zurück und drücken Sie <Start/Stopp>, um die Messung zu starten. Das aktuelle Messergebnis beträgt in diesem Beispiel 93,8 dB, wenn der Kalibrator noch...

  • Seite 43: Messung

    BSWA 308/309 ROGA-Instruments 4.3 Messung Es gibt 13 Elemente im Menü von Measurement. Drücken Sie <>, <> auswählen, drücken <Enter>, um auf die nächste Menüebene zu zugreifen. 4.3.1 RESPEKT. Setup Menü von MEAS. Setup ist das wichtigste Menü im Zusammenhang mit der Messung.
  • Seite 44 BSWA 308/309 ROGA-Instruments 9999. SWN Logger: Presse <◄>, <►>, um zu wechseln. Wenn diese Option ausgewählt ist, werden die SWN/OCT-Dateien gespeichert. SWN/OCT speichert die Zeitverlaufsdaten in der Datei. Die Datenquelle im Level Meter- Modus ist Profil 1 x 3 (wählen Sie im Menü "SWN Speichern des Profils 1"3) und speichern Sie als SWN-Datei;...

  • Seite 45: Pausenmessung Und Zurücklöschen

    BSWA 308/309 ROGA-Instruments Profile1 14 sets of Octave Profile2 Custom Data Profile3 Measure SWN/OCT Log.Step: Log.Step: 0.1s~24h 1s~24h SWN File OCT File CSD File ★Hinweis: SWN/OCT-Datei speichern nur integralDaten. Der logger Schritt kann als die integrale Periode betrachtet werden. Alle Daten innerhalb des Logger Schritts (integraler Zeitraum) werden als eine Zeile in der SWN/OCT-Datei gespeichert.

  • Seite 46: Respekt. Bereich

    BSWA 308/309 ROGA-Instruments Beachten Sie, dass die verstrichene Zeit nicht angehalten wird, wenn die Messung angehaltenwird, sodass sich die Aussetzung nicht auf den Integrationszeitraum auswirkt. Die Speicherung von SWN/OCT-Dateien wird von der Pause-Funktion nicht beeinflusst und speichert weiterhin Daten gemäß SWN Log.Step während der Aussetzung. Die Spalte Pause der CSD-Datei zeigt an, ob der aktuelle Zeitraum angehalten wird oder nicht, 0: nicht angehalten, 1: angehalten.

  • Seite 47: Iccp-Leistung

    BSWA 308/309 ROGA-Instruments Messergebnisses über den Annahmegrenzen. Manchmal kann linearer Linearitätsbereich auch als Messbereich bezeichnet werden. Dynamischer Bereich: Der Dynamikbereich ist der Bereich zwischen dem self-generierten Rauschpegel und dem maximalen Eingangssignalpegel. Der Dynamikbereich ist der maximale Bereich, der auf dem Schallpegelmesser angezeigt werden kann. Beachten Sie, dass das Messergebnis in der Nähe des selbst erzeugten Rauschpegels als...

  • Seite 48: Alarmschwelle

    BSWA 308/309 ROGA-Instruments Modus: Stellen Sie den integralen Modus des Profils 1-3. Press <◄>, <►> kann die Option auswählen: SPL, PEAK, LEQ, Max Und Min. SWN Speichern: Diese Option wird verwendet, um festzulegen, welche Daten in der SWN-Datei gespeichert werden sollen, da die Datenquelle der SWN-Datei Profil 1-3 ist. Diese Option ist also keine Beziehung zur Bildschirmanzeige.

  • Seite 49: Statistisch

    BSWA 308/309 ROGA-Instruments 4.3.7 Statistisch Die Datenquelle für die Statistik ist SPL, die festgelegt ist. User kann es nicht ändern. Aber Benutzer kann den Filter und Detektor von statistische Prozentwert durch dieses Menüeinstellen. Modus: Es ist auf SPL eingestellt und kann nicht geändert werden.

  • Seite 50: Oktave

    BSWA 308/309 ROGA-Instruments 4.3.8 Zeitverlauf Presse <▲>, <▼> Dose Festlegen der Datenquelle und der Dauer von Zeitverlauf. Profil: Presse <◄>, <►> kann die Datenquelle des Zeitverlaufs festlegen: Profil1, Profil 2, Profil 3. Dauer: Presse <◄>, <►> kann die Zeitachse der Zeithistorie festlegen: 1Min, 2min, 10min.

  • Seite 51: Stunden

    BSWA 308/309 ROGA-Instruments Drücken Sie <▲>, <▼> kann die Option jeder Gruppe von benutzerdefinierten Messungen festlegen: Filter, Detektor und Modus. Filter: Presse <◄>, <►> kann den Filter der kundenspezifischen Messung: A, B, C Und Z (Flach). Detektor: Presse <◄>, <►> kann den Detektor der kundenspezifischen Messung: Fast, Langsam Und Imp.

  • Seite 52: Messungper Timer

    BSWA 308/309 ROGA-Instruments Tag in den zukünftigen 30 Tagen. Wenn Ignore eingestellt ist, ignoriert der Timer das Datum und verwendet nur Startzeit, um auszulösen. Startzeit: Drücken Sie <▲>, <▼> stellt Timer Triggerzeit: 00:00bis23:59. Wiederholungszeitraum: Wenn der Timer ausgelöst wird, wird er durch die Wiederholungszeitraum immer wieder ausgelöst.
  • Seite 53 BSWA 308/309 ROGA-Instruments Legen Sie die Startzeit auf 00:00 fest, was bedeutet, dass die erste Messung ausgelöst wird. Legen Wiederholungsintervall auf 1h fest, damit die Messung jede Stunde ausgelöst wird.

  • Seite 54: Einrichtung

    BSWA 308/309 ROGA-Instruments 4.4 Einrichtung Menü Setup Grundfunktionseinstellungen und die Zustandsanzeige enthalten. Presse <▲>, <▼> Dose Wählen und wählen Sie, drücken Sie <Enter>, um auf das Menü der nächsten Ebene zuzugreifen. 4.4.1 Kontrast Menü von Kontrast kann den Kontrast des LCD-Displays für 14 Stufen einstellbar einstellen.

  • Seite 55: Batterie

    BSWA 308/309 ROGA-Instruments 4.4.3 Batterie Menü der Batterie zeigen den Stromzustand Stromspannung. Entladungs- Abschaltspannung der einzelligen Laugenbatterie LR6/AA/AM3 beträgt ca. 0,9 V, daher schaltet sich das Schallpegelmessgerät automatisch aus, wenn die Gesamtspannung der 4-Zellen-Alkalibatterie unter 3,6 V fällt. 4.4.4 Auslöser Menü...

  • Seite 56: Datum & Zeit

    BSWA 308/309 ROGA-Instruments 4.4.5 Datum & Zeit Menü von Datum & Uhrzeit kann die RTC-Zeit des Schallpegelmessers einstellen. Presse <▲>, <▼> Dose Wählen und wählen Sie. Presse <▲>, <▼> Dose Auswählen Datumsformat wenden sich Datumseinstellung. Presse <◄>, <►> Dose Wählen Jahr, Monat und Tag, Presse <▲>, <▼>...
  • Seite 57 BSWA 308/309 ROGA-Instruments ★Hinweis: Der RTC des Schallpegelmessers wurde auf eine Referenzuhr mit einem durchschnittlichen Fehler 2ppm kalibriert (maximaler Fehler 3ppm). Die Zeitgenauigkeit hält <10ppm (<26s innerhalb von 30 Tagen) bei Raum Temperatur. Der maximale Zeitfehler beträgt im internen Test ca. 5s x 8s bei 25°C.

  • Seite 58: Auto Pwr Aus

    BSWA 308/309 ROGA-Instruments 4.4.6 Auto PWR Aus Sound Pegelmesser bieten die automatische Ausschaltfunktion, Stromverbrauch reduzieren. Wenn Schallpegelmesser den Stoppzustand beibehalten und eine Weile keine Taste drücken, schaltet er die Basis auf der Einstellung aus. Die Auto PWR Off Option: 1min, 5min, 10min, 30min, Aus.

  • Seite 59: Dateimanager

    BSWA 308/309 ROGA-Instruments und auswählen. Durchflusssteuerung: Durchflusssteuerung (siehe 5.2.7 Durchflussregelung um mehr Details zu verdienen) kann den Flusssteuerungsmodus unter Fernbedienung einstellen, die Option ist: Software, Hardware. Presse <◄>, <►> können sie auswählen und auswählen. Antwort: Antwort (siehe 5.3 Anleitung um mehr Details zu verdienen) kann das Ansprechsignal aktivieren oder deaktivieren (ACK/NAK), ist die Option: Auf, Aus.
  • Seite 60 BSWA 308/309 ROGA-Instruments Menü der OCT-Datei kann die OCT-Datei löschen. Vorgang ist identisch mit Menü von SWN File. Menü von CSD Datei kann die CSD-Datei anzeigen, drucken und löschen. Presse <▲>, <▼> kann die Cursor Zwischen Auswählen Und Option. Löschvorgang ist identisch mit Menü...

  • Seite 61: Boot-Modus

    BSWA 308/309 ROGA-Instruments 4.4.9 Boot-Modus In Menü von Boot-Modus drücke<▲>, <▼> kann auswählen, Normalen, Power & Boot, Boot & Auto Meas. Modus. ★Hinweis: Der Hardware-Modus-Schalter im Batteriefach müssen so eingestellt werden, dass sie auf einen anderen Boot-Modus passen. Normalen: Benötigen Sie Hardware Modus wechseln Schalter auf Normal. Dies ist der normale Arbeitsmodus des Schallpegelmessers.

  • Seite 62: Usb-Modus

    BSWA 308/309 ROGA-Instruments ★Hinweis: Statischer Elektrizitätssensitive Bereich. Eliminieren statische Elektrizität vor dem Betrieb. 4.4.10 USB-Modus Menü des USB-Modus kann den Arbeitsmodus einstellen, wenn Schallpegelmesser mit dem Computer über USB-Kabel verbinden. Immer fragen, USB-Disk Modus und Modem- Modus können ausgewählt werden.

  • Seite 63: Gps

    BSWA 308/309 ROGA-Instruments (siehe 5. RS-232 Communication Protocol, um mehr Details des Protokolls zu erhalten). 4.4.11 GPS Menü von GPS kann das GPS und Auto Time Sync on-off einstellen. Wenn GPS ausgeschaltet ist, wird das internale GPS-Modul heruntergefahren. Wenn Sie Auto Time Sync...

  • Seite 64: Über

    BSWA 308/309 ROGA-Instruments 4.4.13 Über Über Menü zeigt den Typ, Klasse, S / N (Seriennummer), Ver., und HWID (Hardware-ID) des Schallpegelmessers. 4.5 Sprache Schallpegel-Meter-Unterstützung 6 Sprachen: Englisch, Chinesisch, Portugiesisch, Spanisch, Deutsch Französisch. Drücken Sie <>, <> kann die entsprechende Sprache auswählen und <Enter> drücken, um die Einstellung zu speichern.

  • Seite 65: Dc-Aus

    BSWA 308/309 ROGA-Instruments Ausgangsspannung beträgt 5Vrms(±7Vpeak), und der maximale Ausgangsstrom beträgt ±15mA. ★Hinweis: Bitte fügen Sie impedanztransformatIonenschaltung hinzu, wenn der Eingangswiderstand des Endgeräts oder Systems nicht so hoch genug ist. AC OUT kann nur für Die Geräuschaufzeichnung verwendet werden oder Monitor aufgrund von Geräuschboden ist höher als die untere Grenze der linearen Reichweite des Schallpegelmessgeräts.

  • Seite 66: Drucker

    BSWA 308/309 ROGA-Instruments 4.6.3 Drucker Druckoption kann Druckeroption auf Automatisch oder Manuell festlegen. Wählen Sie Auto wird das Messergebnis automatisch drucken, nachdem die Messung beendet wurde. If Benutzer wählt manuelle Option, wählen Sie Jetztdrucken drücken <Geben> Messdaten drucken. ★Hinweis: Bitte stellen Sie vor dem Druck Vorgang im RS-232-Menü auf Druckermodus ein.

  • Seite 67: Rs-232 Kommunikationsprotokoll

    BSWA 308/309 ROGA-Instruments 5. RS-232 Kommunikationsprotokoll Der Sound Level Meter BSWA 308/309 verfügt über eine serielle RS-232-Schnittstelle. Der Benutzer kann die Konfiguration des Schallpegelmesser über eine serielle Schnittstelle ändern und den zu laufenden und zu stoppenden Schallpegelsteuern und die aktuellen Messparameter und Ergebnisse zur weiteren Verarbeitung abrufen.

  • Seite 68: Start/Stopp Der B-Sperre Transfer

    BSWA 308/309 ROGA-Instruments Ein typischer Befehls- oder Antwortblock besteht aus "Startzeichen, ID, Attributzeichen, Befehl oder Daten, Endzeichen, Blockprüfzeichen, Wagenrückgaben, Zeilenvorschub", wie unten gezeigt: <STX> ATTR Command oder <ETX> <CR> <LF> Data 5.2.1 Start/Stopp der B-Sperre Transfer Ein Befehls- oder Antwortblock enthält Startzeichen, Endzeichen...

  • Seite 69: Attr-Attributzeichen

    BSWA 308/309 ROGA-Instruments von seiner eigenen ID, wenn der Befehl ein Broadcast-Befehl ist. Namen Bedeutung 01H-FFH Geräte-ID Broadcast-Befehl 5.2.3 ATTR-Attributzeichen ATTR-Attributzeichen geben den Typ des Befehls oder der Antwort an. Namen Bedeutung Befehlsblock Antwortblock <ACK> Normale Reaktion <NAK> Fehlerantwort 5.2.4 BCC (B-Sperre Check Charakter) BCC-Prüft Bit, das im Block enthalten ist, wird vom Absender berechnet.

  • Seite 70: Wiederherstellung From Transmission Errors

    BSWA 308/309 ROGA-Instruments (1) Befehls Sperre: gesendet vom Computer. <STX> ATTR Anweisung Parameter <ETX> <CR> <LF> Byte Wo: ATTR='C'. Alle Anweisungen belegt 3 Bytes. Wenn mehr als ein Parameter enthalten ist, sollten alle Parameter durch Leerzeichen getrennt werden. (2) Antwort B-Sperre: gesendet durch den Schallpegelmesser.
  • Seite 71 BSWA 308/309 ROGA-Instruments (1) Blocktransfer nicht vollständig Abschnitt 5.2.5 beschreibt die 4 Arten von Blockübertragungsformaten. Wenn der Schallpegelmesser den Anfang eines Zeichenblocks <STX> empfängt, erhält er die verbleibenden Daten bis zum Ende des Blocks <CR>, <LF>weiter. Wenn der Datenempfang abgeschlossen ist und die Parität korrekt ist, führt der Schallpegelmesser Folgeaktionen durch.

  • Seite 72: Durchflussregelung

    BSWA 308/309 ROGA-Instruments Messung zu ändern. Wenn der obige Fehler auftritt, gibt der Soundlevel-Meter den NAK-Block zurück, der den Fehler-Code 0003H - enthält. 5.2.7 Durchflussregelung Der Schallpegelmesser verwendet eine serielle dreiadrige Schnittstelle über P/S2-6-Pin- Buchse, die nicht die Hardware-Flow-Control-Pins enthält.

  • Seite 73: Anleitung

    BSWA 308/309 ROGA-Instruments Zeitintervall zwischen Bedeutet, dass die jedem Byte für den Unbegre — — Sendegeschwindigkeit des Empfang des nzte Rechens sehr langsam ist. Schallpegelmeters 5.3 Anleitung Die Anweisung hat zwei Typen: Anweisungen und Abfrageanweisungen festlegen. Anleitung einstellen: Stellen Sie die Messwerte und Systemparameter des Schallpegelmessers ein.

  • Seite 74: Instruktionsliste

    BSWA 308/309 ROGA-Instruments 5.3.1 Instruktionsliste IDXp1: Setup-ID ......................67 IDX?: Abfrage-ID ...................... 67 BRTp1: Rs-232 Baud Rate einstellen ................68 BRT?: Abfrage DER RS-232 Baud Rate Einstellung ..........68 XONp1: Die Durchflussregelung enstellen..............69 XON?: Abfrageflusssteuerungseinstellung ..............69 RETp1: Antwortmodus einstellen ................78 RET?: Einstellung des Abfrageantwortmodus .............
  • Seite 75 BSWA 308/309 ROGA-Instruments ETFp1_p2_p3_p4_p5: Erweiterte Funktion einstellen ............ 77 ETF?: Abfrage Erweiterte Funktionseinstellung............78 STSp1_p2_p3..p11_p12: Statistische einstellen ............88 STS?: Abfrage Statistisch ..................79 HISp1_p2: Zeitverlauf einstellen .................. 89 HIS?: Abfragezeitverlaufseinstellung ................. 80 OCSp1_p2..p13_p14: Set Octave Threshold ............80 OCS?: Abfrage Octave-Schwellenwerteinstellung ............
  • Seite 76 BSWA 308/309 ROGA-Instruments Gpd? : Abfrage-GPS-Einstellung ................91 VER? : Abfrage zu Informationen ................91 LNGp1 :Sprache einstellen ..................102 Lng? : Abfragespracheneinstellung ................92 OUTp1_p2_p3_p4:Ausgabe einstellen ................ 103 RAUS? : Abfrageausgabeeinstellung ................93 RES: Werkseinstellungen anwenden................104 STAp1 : Start- / Stoppmessung .................. 93 Sta? : Abfragemesszustand ..................

  • Seite 77: Instruktionsformat

    BSWA 308/309 ROGA-Instruments 5.3.2 Instruktionsformat In diesem Abschnitt☐☐☐" im Namen der 3 Zeichen der Anweisung" p1, p2 .." im Namen des Parameters "d1, d2 ... " bedeutet die Daten, "_" bedeutet ein Leerzeichen. (1) Trennen Sie die Parameter nach Leerzeichen für Multiple Parameter in einer Anleitung: ☐☐☐...

  • Seite 78: Anleitung Beschreiben

    BSWA 308/309 ROGA-Instruments 076,009 Rücksendedaten 76 und 9 Wenn die zurückgegebenen Daten date und time enthalten, verwenden Sie den Schrägstrich "/" um Daten zu trennen und den Doppelpunkt ":" zu verwenden, um die Zeit zu trennen: 2011/08/05,12:13:55 5.3.3 Anleitung beschreiben Hinweis in Dieser Abschnitt: ⚫...

  • Seite 79: Brtp1: Einstellen Der Rs-232 Baud Rate

    BSWA 308/309 ROGA-Instruments Anweisung Parameter Erklärung Abfrageparameter: ? ASCII Byte Return Geben Sie die aktuelle ID-Nummer zurück Beispiel: Abfrage-ID. 02 01 43 49 44 58 3F 03 29 0D 0A Return: die aktuelle ID 001. 02 01 41 30 30 31 03 70 0D 0A BRTp1: Einstellen der RS-232 Baud Rate ★Hinweis: Wenn die BRT-Anweisung vom Schallpegelmesser korrekt empfangen wird, gibt...

  • Seite 80: Xonp1: Satz Der Durchflusssteuerung

    BSWA 308/309 ROGA-Instruments 02 01 43 42 52 54 3F 03 38 0D 0A Return: die aktuelle Baudrate ist 9600bps. 02 01 41 33 03 72 0D 0A XONp1: Satz der Durchflusssteuerung Anweisung Parameter p1: Fließender Steuermodus; 0=Hardware Durchflussregelung; Erklärung 1=Software Durchflussregelung;...

  • Seite 81: Ret?: Einstellung Des Abfrageantwortmodus

    BSWA 308/309 ROGA-Instruments (HIS- und OCS-Anweisung gibt MicroSD-Kartenstatus oder NAK zurück). User kann eine solche Antwort aktivieren oder deaktivieren. ★Hinweis: Die RET-Anweisung selbst ist vom Antwortmodus nicht betroffen. Wenn der Schallpegelmesser die RET-Anweisung empfängt, gibt er ACK/NAK zurück, unabhängig davon, ob der aktuelle Status aktiviert oder deaktiviert ist. RET? Der Abfragebefehl unterliegt auch nicht dem Einfluss des Antwortmodus.

  • Seite 82: Mem?: Einstellung Für Den Abfragemessmodus

    BSWA 308/309 ROGA-Instruments Anweisung Parameter p1: Messmethode; 0=1/1 Oktave; Erklärung 1=Level meter Modus; 2=1/3 Oktave (Optional); Standard wert: 1 ASCII Byte Return ACK / NAK Beispiel: Stelle die Schallpegelmesser Modus ein. 02 01 43 4D 45 4D 31 03 37 0D 0A Return: ACK.

  • Seite 83: Cal?: Abfragekalibrierungsstufe Und-Kalibrierungsfaktor

    BSWA 308/309 ROGA-Instruments Standardwert: 93,8 ASCII 93.8 39H,33H,2EH,38H Byte 1 bis 5 Return ACK / NAK Beispiel 1: Einstellen der Kalibrierstufe als 94dB und kalibriere durch Messung. 02 01 43 41 4C 39 34 03 00 0D 0A Return: ACK.

  • Seite 84: Bsep1_P2_P3_P4_P5_P6_P7: Messung Einrichten

    BSWA 308/309 ROGA-Instruments ("+“ Zeichen kann weggelassen werden); Standard: 0 ASCII Byte Return ACK / NAK Beispiel: Einstellen des Kalibrierfaktorwertes als 0,74dB ("+"-Zeichen wird weggelassen). 02 01 43 43 41 46 30 2E 37 34 03 1A 0D 0A Rückgabe: ACK.

  • Seite 85: Bse?: Einrichtung Der Abfragemessung

    BSWA 308/309 ROGA-Instruments Protokollierungseinrichtung fest. Anweisu p5:SWN- p6:CSD- p7:CSD- Verzögeru Integralpe Wiederhol SWN- Logger ; Logger ; Logger- riode; ung; Logger ; Schritt 0=deaktivi Schritt; 1 bis 60 0=Inf; 0=Inf; 0=deaktivi 0=0,1s; eren; 0-58 =1 x 60s; 1-59 1.9999 eren;...

  • Seite 86: Rns?: Abfragemessungsbereich

    BSWA 308/309 ROGA-Instruments Anweisung Parameter Erklärung Abfrageparameter: ? ASCII Byte Rückgabeparameter der Messeinrichtung: Verzögerung, integraler Return Zeitraum, Wiederholung, SWN-Logger, SWN-Logger step, CSD Logger, CSD Logger Schritt. Beispiel: Abfrage die Messeinrichtung. 02 01 43 42 53 45 3F 03 28 0D 0A Return: die aktuelle Messeinrichtung: delay=2s, integral period=5min, repeat=infinite, SWN logger=enable, SWN logger step= 0.2s, CSD logger=enable, CSD logger step=2s.

  • Seite 87: Pr1P1_P2_P3_P4: Profil1 Einstellen

    BSWA 308/309 ROGA-Instruments Byte Rückgabe ACK / NAK Beispiel: Aktivieren der ICCP-Leistung: 02 01 43 49 43 50 30 03 29 0D 0A Returns: ACK. 02 01 06 03 06 0D 0A ICP?: ICCP Power State abfragen Anweisung Parameter Erklärung...

  • Seite 88: Pr1?: Abfrageprofil1 Einstellung

    BSWA 308/309 ROGA-Instruments 02 01 06 03 06 0D 0A PR1?: Abfrage Profil1-Einstellung Anweisung Parameter Erklärung Abfrageparameter: ? ASCII Byte Return Rückgabeprofil1 Einstellung Beispiel: Abfrage Profil1 Einstellung. 02 01 43 50 52 31 3F 03 4F 0D 0A Return: Die aktuelle Profil1-Einstellung ist A, Fast, SPL, LEQ speichern.

  • Seite 89: Etfp1_P2_P3_P4_P5: Erweiterte Funktion Einstellen

    BSWA 308/309 ROGA-Instruments Beispiel: Alarm erreichender Alarmschwelle von 100dB. 02 01 43 41 4C 4D 31 30 30 03 32 0D 0A Return: ACK. 02 01 06 03 06 0D 0A ALM?: Query the Alarm Threshold Setting Anweisung Parameter Erklärung...

  • Seite 90: Etf?: Erweiterte Funktionseinstellung Abfragen

    BSWA 308/309 ROGA-Instruments ETF?: Erweiterte Funktionseinstellung abfragen Anweisung Parameter Erklärung Abfrageparameter: ? ASCII Byte Return Rückgabe der erweiterten Funktionseinstellung Beispiel: Abfrage der erweiterten Funktionseinstellung 02 01 43 45 54 46 3F 03 2B 0D 0A Rückkehr: 3Profile, Statistik, Zeitverlauf, benutzerdefinierte und GPS sind alle aktiviert 02 01 41 31 2C 31 2C 31 2C 31 2C 31 03 70 0D 0A STSp1_p2_p3..

  • Seite 91: Sts?: Abfrage Statistisch

    BSWA 308/309 ROGA-Instruments 02 01 06 03 06 0D 0A STS?: Abfrage Statistical Anweisung Parameter Erklärung Abfrageparameter: ? ASCII Byte Return Rücklauffilter, Detektor und 10 Prozent der statistischen Beispiel: Abfragestatistik 02 01 43 53 54 53 3F 03 28 0D 0A Return: Filter=B, Detektor=I, Prozent=10, 20, 30, 40, 50, 60, 70, 80, 90, 99.

  • Seite 92: His

    BSWA 308/309 ROGA-Instruments Erklärung Abfrageparameter: ? ASCII Byte Return Return-Zeitverlaufseinstellung Beispiel: Einstellung des Abfragezeitverlaufs. 02 01 43 48 49 53 3F 03 2E 0D 0A Returns: die aktuellen Datenquellen=Profil2, Dauer =2min. 02 01 41 31 2C 31 03 6D 0D 0A OCSp1_p2..

  • Seite 93: Ocs?: Octave-Einstellung Abfragen

    BSWA 308/309 ROGA-Instruments 33H，38H，20H，33H，38H，20H， 33H，38H，20H，33H，38H，20H， 33H，38H，20H，33H，38H，20H， 33H，38H，20H，33H，38H，20H， 33H， Byte 80+39 (Raum) Return ACK / NAK Beispiel: Setzen Sie Filter als C-Gewichtung; alle Schwellenwerte sind 38. 02 01 43 4F 43 53 3120 33 38 20 33 38 20 33 38 20 33 38 20 33 38 20 33 38 20 33...

  • Seite 94: Cusp1_P2_P3_P4: Set Custom Measure

    BSWA 308/309 ROGA-Instruments 02 01 41 31 2C 30 33 38 2E 31 2C 30 33 38 2E 32 2C 30 33 38 2E 33 2C 30 33 38 2E 34 2C 30 33 38 2E 31 2C 30 33 38 2E 32 2C 30 33 38 2E 33 2C 30...

  • Seite 95: Cusp1_?: Einstellung Für Benutzerdefinierte Kennzahl Abfragen

    BSWA 308/309 ROGA-Instruments ert 1 Benutzerdefini A*, schnell*, ert 2 Benutzerdefini A*, schnell*, ert 3 Benutzerdefini A*, schnell*, ert 4 Benutzerdefini A, schnell, ert 5 Benutzerdefini A, schnell, ert 6 Benutzerdefini A, schnell, ert 7 Benutzerdefini A, schnell, ert 8...

  • Seite 96: Tisp1_P2_P3_P4_P5: Timer Einstellen

    BSWA 308/309 ROGA-Instruments Beispiel: Abfrage benutzerdefinierte Messeinstellungen der Gruppe 12. 02 01 43 43 55 53 31 32 20 3F 03 1A 0D 0A Return: Die Einstellung der Gruppe 12 ist A-Gewichtung, Schnell, E. 02 01 41 31 32 2C 30 2C 30 2C 30 33 03 6D 0D 0A...

  • Seite 97: Conp1: Kontrast Einstellen

    BSWA 308/309 ROGA-Instruments 02 01 43 54 49 53 3F 03 32 0D 0A Return: Timer-Einstellung ist switch=OFF, start day=Ignore, Starttime=12:00, Repeat period=1m. 02 01 41 30 2C 30 30 2C 31 32 3A 30 30 2C 30 31 03 65 0D 0A...

  • Seite 98: Blt?: Einstellung Der Hintergrundbeleuchtung Abfragen

    BSWA 308/309 ROGA-Instruments Standard: 0 ASCII Byte Return ACK / NAK Beispiel: Einstellen der Hintergrundbeleuchtung als timeout: ON, Verzögerung: 20s 02 01 43 42 4C 54 30 20 31 03 38 0D 0A Return: ACK 02 01 06 03 06 0D 0A...

  • Seite 99: Trgp1: Trigger Einstellen

    BSWA 308/309 ROGA-Instruments 02 01 41 31 2C 30 39 2E 32 34 03 7D 0D 0A TRGp1: Trigger einstellen Anweisung Parameter p1: Triggerschalter; 0=OFF; Erklärung 1=ON; Standard: 0 ASCII Byte Return ACK / NAK Beispiel: Trigger als OFF setzen...

  • Seite 100: Dat? :Einstellung Des Abfragedatums

    BSWA 308/309 ROGA-Instruments 32H, 30H 44H 41H 54H 31H, 31H Byte Return ACK / NAK Beispiel: Festlegen des Datumsformats als Jahr/Monat/Tag, Datum: 5. August 2011 02 01 43 44 41 54 30 30 32 31 31 31 30 38 20 35 03 0D 0D 0A...

  • Seite 101: Pwop1 : Automatische S-Ausschaltung Einstellen

    BSWA 308/309 ROGA-Instruments Anweisung Parameter Erklärung Abfrageparameter: ? ASCII Byte Return Rückgabezeiteinstellungen Beispiel: Abfrage Zeiteinstellung 02 01 43 48 4F 52 3F 03 29 0D 0A Return: Die aktuelle Uhrzeit ist 18:37:48 02 01 41 31 38 3A 33 37 3A 34 38 03 40 0D 0A...

  • Seite 102: Opmp1: Startmodus Einstellen

    BSWA 308/309 ROGA-Instruments OPMp1: Startmodus einstellen Anweisung Parameter p1: Boot-Modus; 0=Normal; Erklärung 1=Power & Boot; 2=Boot & Auto-Messung; Standard: 0 ASCII Byte Return ACK / NAK Beispiel: Setzt den Boot Modus zu Normal 02 01 43 4F 50 4D 30 03 21 0D 0A Rückgabe: ACK...

  • Seite 103: Umd?: Usb-Moduseinstellung Abfragen

    BSWA 308/309 ROGA-Instruments ASCII Byte Rückgabe ACK / NAK Beispiel: Auf Modem Modus eingestellt 02 01 43 55 4D 44 32 03 2D 0D 0A Return: ACK 02 01 06 03 06 0D 0A UMD?: USB-Modus-Einstellung abfragen Anweisung Parameter Erklärung...
  • Seite 104 BSWA 308/309 ROGA-Instruments GPD?: GPS-Einstellung abfragen Anweisung Parameter Erklärung Abfrageparameter: ? ASCII Byte Return Return GPS-Einstellung Beispiel: Abfrage-GPS-Einstellung 02 01 43 47 50 44 3F 03 2D 0D 0A Returns: die aktuelle GPS-Einstellung ist switch=ON, auto time sync=ON 02 01 41 31 2C 31 03 6F 0D 0A...

  • Seite 105: Lng?: Abfragespracheneinstellung

    BSWA 308/309 ROGA-Instruments Beispiel: die Sprache als Chinesisch festlegen 02 01 43 4C 4E 47 31 03 37 0D 0A Return: ACK 02 01 06 03 06 0D 0A LNG?: Abfragespracheneinstellung Anweisung Parameter Erklärung Abfrageparameter: ? ASCII Byte Return Return die Spracheinstellung...

  • Seite 106: Out?: Abfrageausgabeeinstellung

    BSWA 308/309 ROGA-Instruments OUT?: Abfrageausgabeeinstellung Anweisung Parameter Erklärung Abfrageparameter: ? ASCII Byte Return Ausgabeeinstellung zurückgeben Beispiel: Abfrageausgabeeinstellung 02 01 43 4F 55 54 3F 03 32 0D 0A Return: der Ausgang für SLM=A-gewichtung, Schnell, SPL. Für Octave=LAeq 02 01 41 30 2C 30 2C 30 2C 30 03 6D 0D 0A RES: Werkseinstellungen anwenden ★Hinweis: Nach Erhalt des ACK muss der Benutzer mindestens 6 Sekunden warten,um den...

  • Seite 107: Sta?: Query Messzustande

    BSWA 308/309 ROGA-Instruments Return: ACK 02 01 06 03 06 0D 0A STA?: Query Messzustande Anweisung Parameter Erklärung Abfrageparameter: ? ASCII Byte Return Return Messzustand Beispiel: Abfrage des Messzustands 02 01 43 53 54 41 3F 03 3A 0D 0A Return: Der Messzustand wird gestartet (läuft)
  • Seite 108 BSWA 308/309 ROGA-Instruments Byte Zurückgeben der Hauptbildschirmdaten Filter: 0=A, 1=B, 2=C, 3= Z Return Detektor: 0=Schnell, 1=Langsam, 2=Imp. Modus: 0=SPL, 1=PEAK, 2=LEQ, 3=MAX, 4=MIN Messdaten: Der Wert des Hauptbildschirms Beispiel: Abfragen der Daten des Hauptbildschirmsund Rückgabe nur einmal 02 01 43 44 4D 41 31 20 3F 03 25 0D 0A...

  • Seite 109: Erklärung

    BSWA 308/309 ROGA-Instruments p1: Rückgabeweise; Abfrageparameter: 0=Stop-Return; 1=Einmalige Rückgabe; Erklärung 2=Kontinuierliche Rückgabe; 3=Integral Endrücklauf ASCII Byte Daten zur statistischen Analyse (LN) zurückgeben Filter: 0=A, 1=B, 2=C, 3= Z Detektor: 0=Schnell, 1=Langsam, 2=Imp. Return Modus: 0=SPL Gruppe 1 LN-Prozentsätze und LN-Statistiken ..
  • Seite 110 BSWA 308/309 ROGA-Instruments Endrücklauf Ascii in der 31 UHR Byte Geben Sie benutzerdefinierte Measuredaten zurück: Gruppe 1Filter, Detektor, Modus, Daten Rückgabe ..Gruppe 14Filter, Detektor, Modus, Daten Example: Benutzerdefinierte measu re-Daten abfragen 02 01 43 44 43 55 31 20 3F 03 3F 0D 0A...
  • Seite 111 BSWA 308/309 ROGA-Instruments 3=E; 1=Einmalige 4=Max; Rückgabe; 5=Min; 2=Kontinuierli 6=Spitze; 7=Leq; Rückgabe; 8=LN 3=Integral Endrücklauf Ascii 30 UHR 31 UHR Byte Geben Sie die entsprechenden Gruppendatenzurück: Gruppe 0: LAF, LAS, LAI, LBF, LBS, LBI, LCF, LCS, LCI, LZF, LZS, LZI...
  • Seite 112 BSWA 308/309 ROGA-Instruments Rückgabe; 2=Kontinuierliche Rückgabe; 3=Integral Endrücklauf Ascii 44 UHR 54 UHR 31 UHR Byte Rückgabe 1/1 Oktavbanddaten : Filter, LAeq, LBeq, LCeq, Rückgabe LZeq, 8Hz, 16Hz, 31.5Hz, 63Hz, 125Hz, 250Hz, 500Hz, 1kHz, 2kHz, 4kHz, 8kHz, 16kHz Prüfungple: Abfrage 1/1 Oktavdaten...

  • Seite 113: Csd: Save Custom Data In Microsd

    BSWA 308/309 ROGA-Instruments LZeq, 6.3Hz, 8Hz, 10Hz, 12.5Hz, 16Hz, 20Hz, 25Hz, 31.5Hz, 40Hz, 50Hz, 63 Hz, 80Hz, 100Hz, 125Hz, 160Hz, 200Hz, 250Hz, 315Hz, 400Hz, 500Hz, 630Hz, 800Hz, 1kHz, 1. 25kHz, 1. 6kHz, 2kHz, 2. 5kHz, 3. 15kHz, 4kHz, 5kHz, 6. 3kHz, 8kHz, 10kHz, 12.
  • Seite 114 BSWA 308/309 ROGA-Instruments Beispiel: CsD speichern 02 01 43 43 53 44 03 17 0D 0A Rückgabe: erfolgreich speichern, MicroSD OK 02 01 41 30 03 71 0D 0A...

  • Seite 115: Bedienungshinweise

    BSWA 308/309 ROGA-Instruments 6. Bedienungshinweise 6.1 Betrieb ⚫ Bitte minimieren Sie den Einfluss von Vibrationen bei der Verwendung von Schallpegelmesser, mechanische Vibrationen können angezeigte Pegel an der unteren Grenze des Messbereichs bei Frequenzen im Bereich des Schallpegelmessers (10Hz bis 20kHz) beeinflussen.

  • Seite 116: Firmware-Update

    Firmware cein Update über USB-Anschluss. Following Items müssen vorbereitet werden: ⚫ BSWA 308/309 Schallpegelmesser (HWID: P0274 oder höher) und abschalten; ⚫ MiniUSB-Kabel (im Verkaufspaket enthalten); ⚫ Externe Stromversorgung (im Verkaufspaket enthalten); ⚫ Firmware für Update(Download von der BSWA-Website); ⚫ USB-Driver (Silicon Labs CP210x-Treiber), kann auf CD-ROM oder BSWA Websitegefunden werden;...

  • Seite 117: Usb-Treiber Installieren

    BSWA 308/309 ROGA-Instruments 6.4.1 USB-Treiber installieren Entpacken und installieren Sie den Treiber Schritt für Schritt. Beachten Sie, dass Sie X86 für 32-Bit-Betriebssystem und X64 für 64-Bit-Betriebssystem auswählen. ★Hinweis: Schließen Soundpegelmesser beim Installieren des Treibers nicht an den Computer an. Folgen Sie der Aufforderung zur Installation, akzeptieren Sie den Lizenzvertrag, und klicken Sie dann auf Weiter, bis die Treiberinstallation abgeschlossen ist.
  • Seite 118 BSWA 308/309 ROGA-Instruments 6.4.2 Firmware-Aktualisierungsverfahren Die Firmware-Update-Software FlashTool Wizard ist sehr einfach zu bedienen. Bitte folgen Sie einfach der Eingabeaufforderung Schritt für Schritt. Führen Sie den FlashTool-Assistenten aus, und wählen Sie die Sprache aus. Schritt 1: Bereiten Sie die Listenelemente für die Update-Firmware vor.
  • Seite 119 BSWA 308/309 ROGA-Instruments Schritt 3: Verbinden Sie Schallpegelmesser und Computer entsprechend der Eingabeaufforderung. Beachten Sie, dass ein Schallpegelmesser eine externe Stromversorgung benötigt. Wenn der Treiber ordnungsgemäß funktioniert, wählt er automatisch Port CP210x aus. Standardwert von Baudrate ist 115200, die sich auf den Computer beziehen.
  • Seite 120 BSWA 308/309 ROGA-Instruments 6.5 Garantie BSWA kann während der Garantiezeit Garantieleistungen erbringen. Das Bauteil könnte gemäß der Bestimmung von BSWA ersetzt werden, um das Problem zu lösen, das durch Materialien, Konstruktion oder Herstellung verursacht wird. Bitte beachten Sie das Produktgarantieversprechen im Kaufvertrag. Versuchen Sie nicht, das Gerät vom Kunden zu öffnen oder zu reparieren.

  • Seite 121: Anhang 1 Gverlustbehaftet

    BSWA 308/309 ROGA-Instruments Anhang 1 Gverlustbehaftet ⚫ Frequenzgewichtung : Difference, als eine bestimmte Funktion der Frequenz, wettenSie, ob das Niveau des frequenzgewichteten Signals auf dem Anzeigegerät und der korresponding Pegel eineskonstanten Amplituden sinusförmigen Eingangssignalsangegebenist. Der Höhenunterschied wird in Dezibel (dB) ausgedrückt. Die Frequenzgewichtung hat in der Regel A-, B-, C- und D-Gewichtung, die die Reaktion des menschlichen Hörens simulieren kann.
  • Seite 122 BSWA 308/309 ROGA-Instruments ⚫ SEL : Sound Expositionsniveau. Den mal der Logarithmus zur Basis 10 des Verhältnisses einer Schallbelichtung zum Referenzwert. Irgendwann wurde es als einzelne Ereignisebene bezeichnet. ⚫ LN: Ergebnis der statistischen Analyse. Der Geräuschpegel wurde für N% des Messzeitraums überschritten.

  • Seite 123: Anhang 2 Anpassungen Bei Der Kalibrierungsprüfhäufigkeit

    Empfehlen Sie die Verwendung des Tonkalibrators CA111/CA114/CA115 für die Empfindlichkeitskalibrierung vor der Messung. Das Handbuch des Schallkalibrators liefert den entsprechenden free Feld-Soundpegel für 1/2" Mikrofon as in der folgenden Tabellegezeigt: Kalibrier-Soundpegel für BSWA 308/309 Art des Sound- Frequenz Kalibrators Nominal 94dB...

  • Seite 124: Anhang 3 Berichtigungen Für Die Aus Dem Case Von Sound Um Das M-Ikrophon

    BSWA 308/309 ROGA-Instruments Anhang 3 Berichtigungen für die Typical Effects of Reflections aus dem Case von Sound Level Meter und Dfraktionsvon Sound um das M-Ikrophon Corrections for the Typical Effects of Reflections from the Case of the Sound Level Meter and Diffraction of Sound around the Microphone...

  • Seite 125: Anhang 4 C-Orrectionen Von Windscreen In Free Field

    BSWA 308/309 ROGA-Instruments Expanded Uncertainties: U=0.17 (k=2) - <=4kHz, U=0.29 (k=2) Hinweis: die Frequenz mit * ist keine Anforderung der Norm, siehe IEC 61672-1 für die genaue Frequenz. Anhang 4 C-Orrectionen von Windscreen in Free Field Corrections of Windscreen in Free Filed...
  • Seite 126 BSWA 308/309 ROGA-Instruments...

  • Seite 127: Anhang 5 Corrections Of Electrostatic Actuator

    BSWA 308/309 ROGA-Instruments Anhang 5 COrrections of Electrostatic Actuator Die folgenden Korrekturen werden mit dem elektrostatischen Aktuator BSWA EA002 und der Stromversorgung AS001 gemessen. Corrections of Electrostatic Actuator 10,0 Freq. [Hz] Wert [dB] Freq. [Hz] Wert [dB] Freq. [Hz] Wert [dB] Freq. [Hz] Wert [dB] 0.000...

  • Seite 128: Anhang 6 Typischefrequenz-Antwort Und Entsprechende

    BSWA 308/309 ROGA-Instruments Anhang 6 Typischefrequenz-Antwort und entsprechende Obergrenze Jedes Mikrofon wurde sorgfältig getestet, bevor es aus der Fabrik ging, das Kalibrierdiagramm in der beigefügten Box beschreibt die reale Reaktion von elektrostatischem Aktuator und frei abgelegt. Die typische Reaktion der Frequenzgewichtung des Schallpegelmessers, wie in der folgenden Abbildung dargestellt.
  • Seite 129 BSWA 308/309 ROGA-Instruments -43.2 -28.2 -9.4 -4.3 -1.4 -0.3 -0.5 -2.3 -6.3 -11.6 Gewichtun 17.1 g [dB] -17.4 -8.4 -3.0 -0.8 -0.2 -0.1 -0.6 -2.4 -6.4 -11.7 Gewichtun g [dB] Hinweis *: nur für BSWA 308 verfügbar.

  • Seite 130: Anhang 7 S-Pekifizierung Von 1/1 Octave Band Filter

    BSWA 308/309 ROGA-Instruments Anhang 7 S-Pekifizierung von 1/1 Octave Band Filter 1/1 Okt ave Filter wurde von der Butterworth Filter und Basis 10 Systementwickelt. Die Bewertung jedes Filters, wie in der folgenden Abbildung dargestellt: 8Hz ~ 250Hz Octave Filter Response...

  • Seite 131: Anhang 8S-Pekifizierung Von 1/3 Octave Band Filter

    BSWA 308/309 ROGA-Instruments Anhang 8S-Pekifizierung von 1/3 Octave Band Filter 1/3 Oktavfilter wurde vom Butterworth Filter und Basis 10 Systementwickelt. Die Bewertung jedes Filters, wie in der folgenden Abbildung dargestellt: 6.3Hz ~ 20Hz Octave Filter Response 10,0 -10,0 -20,0 -30,0...
  • Seite 132 BSWA 308/309 ROGA-Instruments 100Hz ~ 315Hz Octave Filter Response 10,0 -10,0 -20,0 -30,0 -40,0 -50,0 -60,0 -70,0 -80,0 -90,0 -100,0 1000 100Hz 125Hz 160Hz 200Hz 250Hz 315Hz 400Hz ~ 1.25kHz Octave Filter Response 10,0 -10,0 -20,0 -30,0 -40,0 -50,0 -60,0...
  • Seite 133 BSWA 308/309 ROGA-Instruments 1.6kHz ~ 5kHz Octave Filter Response 10,0 -10,0 -20,0 -30,0 -40,0 -50,0 -60,0 -70,0 -80,0 -90,0 -100,0 1000 10000 1.6kHz 2kHz 2.5kHz 3.15kHz 4kHz 5kHz 6.3kHz ~ 20kHz Octave Filter Response 10,0 -10,0 -20,0 -30,0 -40,0 -50,0...
  • Seite 134 BSWA 308/309 ROGA-Instruments Anhang 9 Midband-Frequenzen für 1/1 Octave Band und 1/3 Octave Band Filter Nominale Basis 10 Exakt f Mittelbandfrequenz 1/1 Oktavband 1/3 Oktavband [Hz] [Hz] 6.3096 7.9433 10.000 12.589 12.5 15.849 19.953 25.119 31.623 31.5 39.811 50.119 63.096 79.433...
  • Seite 136 BSWA Technology Co., Ltd. Raum 1003, North Ring Center, No.18 Yumin Road, Xicheng District, Peking 100029, China Tel: 86-10-5128 5118 Fax: 86-10-8225 1626 E-Mail: info@bswa-tech.com URL: www.bswa-tech.com...
