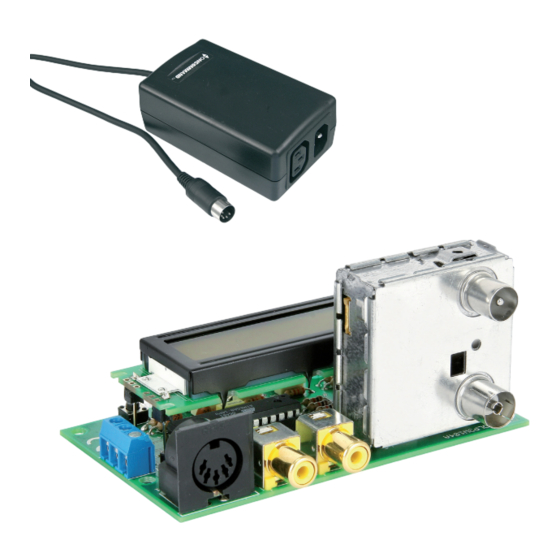

UHF-PLL-Modulator-Bausatz Bundle
Best.Nr. 810 263
Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung.
Pollin Electronic GmbH • Max-Pollin-Str.1 • 85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de
Ver. 3.0
Stand 15.07.2014, rut
Inhaltsverzeichnis
loading

Verwandte Anleitungen für pollin electronic 810 263

Inhaltszusammenfassung für pollin electronic 810 263

  • Seite 1 Best.Nr. 810 263 Ver. 3.0 Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung. Pollin Electronic GmbH • Max-Pollin-Str.1 • 85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de Stand 15.07.2014, rut...

  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise • Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Hinweise zur Inbetriebnahme und Bedienung! Achten Sie hierauf, auch wenn Sie das Produkt an Dritte weitergeben! Bewahren Sie des- halb diese Bedienungsanleitung zum Nachlesen auf! • Schließen Sie auf keinen Fall 230 V~ Netzspannung an. Es besteht Lebensgefahr! •...
  • Seite 3 Übersicht...

  • Seite 4: Montage Der Bauelemente

    Stückliste Stück Bauteil Wert/Bezeichnung Stück Bauteil Wert/Bezeichnung 10 Ω LED1...LED3 LED 5mm, grün R2, R3 68 Ω Stiftleiste 2x7-polig LCD1 R4...R6, R14 10 kΩ Stiftleiste 1x2-polig 100 Ω (0,5 W) Reset R8, R12, R13 220 Ω Testbild Taster R9...R11 100 kΩ Kanal hoch C1, C2, C5...C7 100 nF...

  • Seite 5: Kondensator Und Elektrolyt-Kondensatoren (Elkos)

    Nach der Ermittlung des Widerstandswertes sollten die Anschlussdrähte des Widerstandes entsprechend dem Rastermaß rechtwinklig abgebogen und in die vorgesehenen Bohrungen auf der Platine (siehe Bestückungsplan) gesteckt werden. Da- mit die Widerstände beim Umdrehen der Platine nicht herausfallen können, biegen Sie die Anschlussdrähte leicht auseinan- der und verlöten diese an den Lötpunkten mit den Leiterbahnen auf der Rückseite der Platine.

  • Seite 6: Cinch-Einbaubuchsen, Dioden-Buchse Und Modulator

    Cinch-Einbaubuchsen, Dioden-Buchse und Modulator Platzieren Sie diese Bauteile an der entsprechenden Position auf der Platine und verlöten deren Anschlussstifte auf der Unter- seite. Aufgrund der kurzen Anschlussstifte kann auf ein Kürzen nach dem Verlöten verzichtet werden. Integrierte Schaltung (IC) Nachdem Sie alle Bauteile verlötet haben, können Sie das IC in den IC-Sockel einsetzen.
  • Seite 7 Testbildbetrieb Der Modulator verfügt über einen integrierten Testbildgenerator und 1 kHz Tongenerator. Diese werden aktiviert, indem die Taste „Testbild“ gedrückt wird. Danach quittiert der Modulator die Testbildfunktion mit einem dauerhaften Leuchten der Kontroll-Leuchtdiode „LED1“, bzw. mit der Anzeige „TESTBILD“ im LC-Display. Der Testbildbetrieb wird, durch erneutes drücken der Taste „TESTBILD“, wieder abgeschaltet.

  • Seite 8: Technische Daten

    über Restmüll entsorgt, sondern können kostenlos bei den kommunalen Sammel- stellen z.B. Wertstoffhöfen abgegeben werden. Diese Bedienungsanleitung ist eine Publikation von Pollin Electronic GmbH, Max-Pollin-Straße 1, 85104 Pförring. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktion jeder Art, z.B. Fotokopie, Mikroverfilmung oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
