Bosch Rexroth CFL01.1-E2 Einbauanweisung Für Den Elektroinstallateur

CFL01.1-E2
Funktionsmodul Fast I/O
Einbauanweisung für den Elektroinstallateur
2 2
S1
1 1
Steckplatz 4 Steckplatz 3
Bosch Rexroth
Electric Drives and Controls GmbH
Bgm.-Dr.-Nebel-Straße 2
D-97816 Lohr a. Main
Telefon +49-(0)93 52 - 40-50 60
Telefax +49-(0)93 52 - 40-48 85
www.boschrexroth.com
2 2
S1 S1
1 1
Steckplatz 2 Steckplatz 1
Umgebungstemperatur: 5 - 55°C
Das Funktionsmodul ist nur zum Gebrauch mit der CML-
Steuerungsbaureihe bestimmt.
Montageanleitung für das Funktionsmodul:
Beachten Sie, dass die Montageschiene (1) geerdet ist.

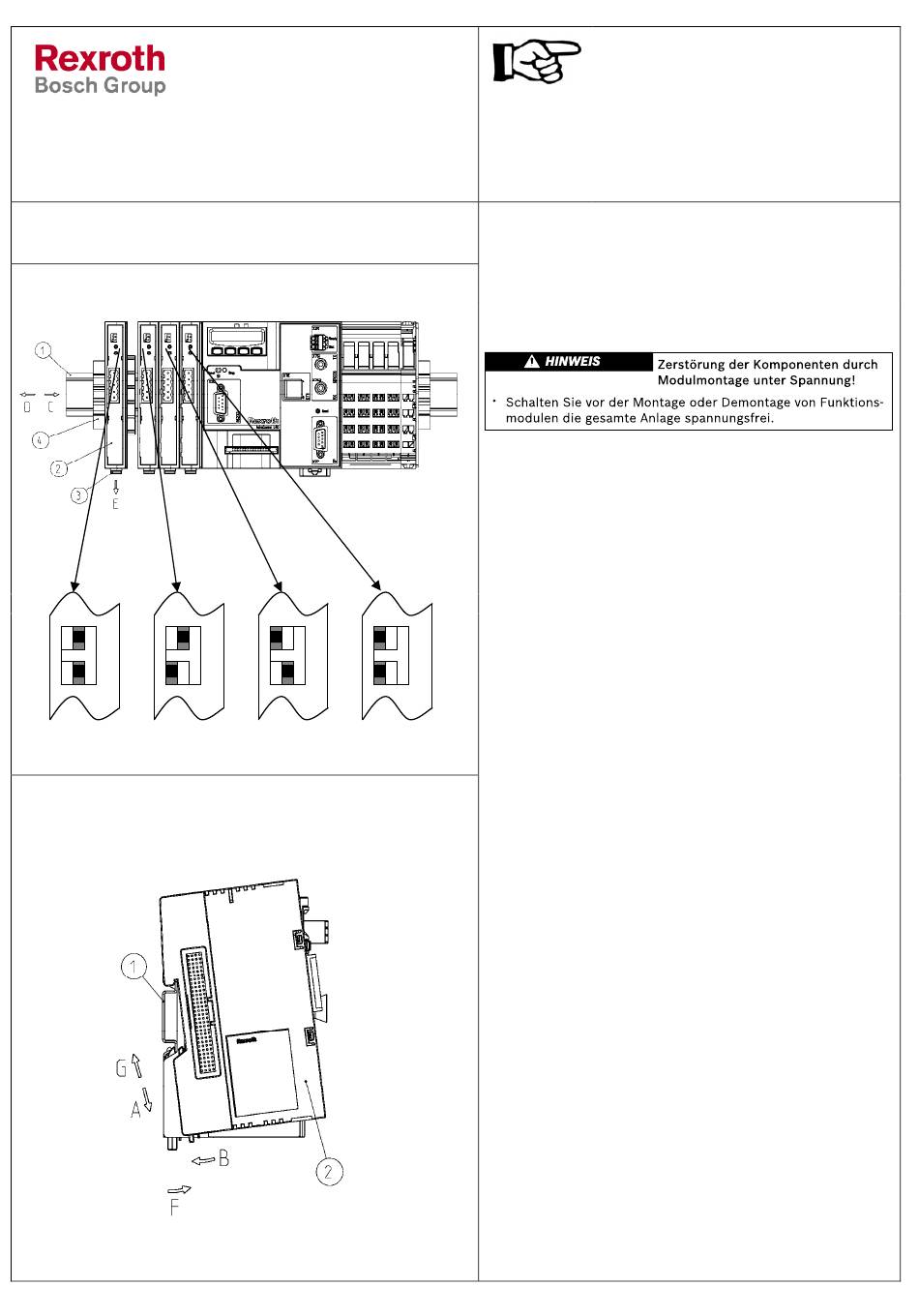

Einstellen der Steckplatznummer (Adresse):
Entsprechend Modulsteckplatz muss am DIP-Schalter S1
die Steckplatznummer eingestellt werden (siehe Bild).
Aufstecken des Funktionsmoduls:
Die Funktionsmodule werden auf die linke 120-polige
Buchse der IndraControl L Steuerung aufgesteckt.
Hängen Sie das Funktionsmodul (2) auf die Montageschiene
(1, A) und kippen (B) Sie es gegen die Montageschiene, bis
die Verriegelung (3) einrastet.
S1
Danach schieben (C) Sie das Modul auf die linke 120-polige
Buchse der Steuerung. Ggf. verfahren Sie in der gleichen
Weise mit weiteren Funktionsmodulen, die nacheinander
aufgereiht werden.
Arretieren Sie das Funktionsmodul mit dem Endhalter (4)
auf der Montageschiene.
Demontage des Funktionsmoduls:
Entfernen Sie den Endhalter (4).
Ziehen Sie das Funktionsmodul nach links (D) von der
Steuerung oder den Nachbarmodul weg.
Ziehen Sie mit einem Schraubendreher die
Montageschienenverriegelung (3) nach unten und kippen
Sie das Funktionsmodul nach vorne (F).
Sicherheits- und Warnhinweise
Beachten Sie die notwendigen Vorsichts-
maßnahmen bei der Handhabung
elektrostatisch entladungsgefährdeter
Bauelemente
(EN 61340-5-1, EN 61340-5-2)!
Montage oder Austausch des Moduls
darf nur durch ausgebildetes,
qualifiziertes Personal erfolgen!
R911333388-GA_BPZ_DOC
