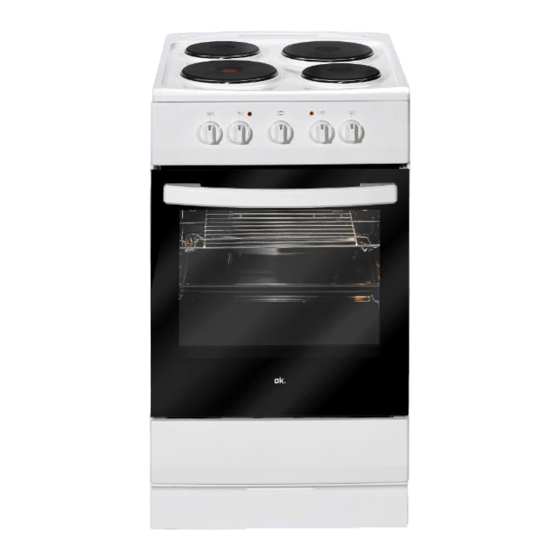

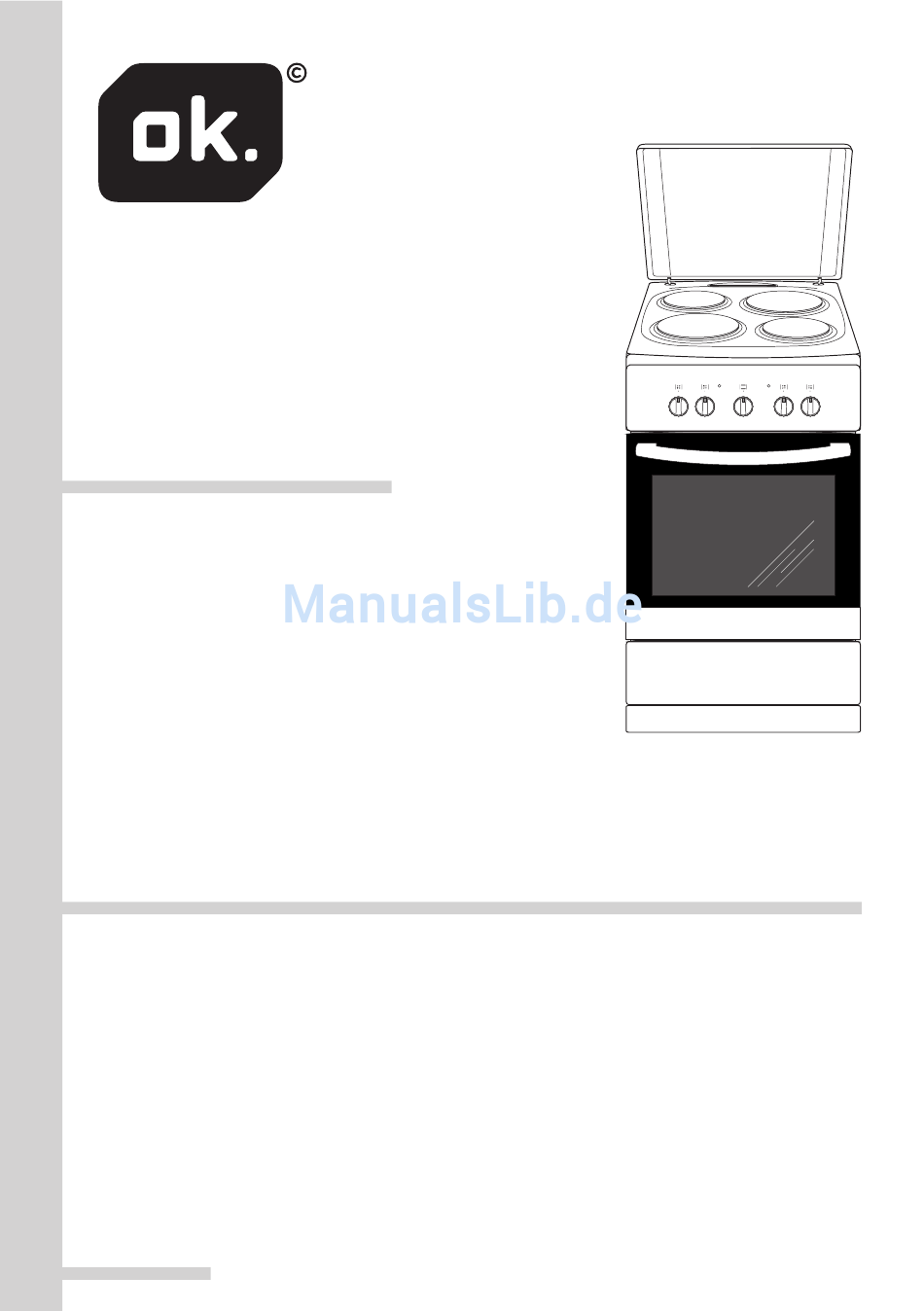

- Seite 1 OFC 1111 ELECTROHERD ELECTRIC COOKER (DE) BEDIENUNGSANLEITUNG (EN) INSTRUCTION MANUAL IOAK-3148 / 8057709 (11.2014./1)
- Seite 2 SEHR GEEHRTER KUNDE, Der Elektroherd verbindet außergewöhnliche Bedienungsfreundlichkeit mit perfekter Ko- chwirkung. Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird die Bedienung des Geräts kein Problem sein. Bevor der Elektroherd das Herstellerwerk verlassen konnte, wurde er eingehend auf Sicherheit und Funktionstüchtigkeit überprüft.
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Sicherheitshinweise ......................4 Bedienelemente ......................... 9 Ihr Herd stellt sich vor...................... 10 Installation ..........................11 Bedienung ......................... 14 Backen und Braten – Praktische Hinweise ..............17 Allgemeine Pflegehinweise ..................... 19 Wenn’s mal ein Problem gibt ................... 23 Technische Daten ......................24... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Achtung. Das Gerät und seine zugänglichen Teile werden während der Benutzung heiß. Seien Sie beim Berühren sehr vorsichtig. Kinder unter 8 Jahren sollten sich nicht in der Nähe des Geräts aufhalten. Das Gerät darf von Kindern nur unter Aufsicht benutzt werden. - Seite 5 SICHERHEITSHINWEISE Starke Erhitzung des Geräts während des Betriebs. Seien Sie vorsichtig und vermeiden Sie das Berühren der heißen Innenteile des Geräts. Zugängliche Teile können bei Be nut zung heiß wer- den. Kinder fern halten. Achtung. Verwenden Sie zur Reinigung der Koch- fläche keine aggressiven Putzmittel oder scharfen Metallgegenstände, die die Oberfläche beschädigen könnten (Entstehung von Sprüngen oder Brüchen).
- Seite 6 SICHERHEITSHINWEISE Lassen Sie Kinder nicht unbeaufsichtigt an den Herd! Gefahr von Verbrennungen bei direktem Kontakt mit dem eingeschalteten Herd! Achten Sie darauf, dass elektrische Anschlussleitungen von mechanischen Küchengeräten, z.B. Mixer, keine heißen Herdteile berühren. Bewahren Sie in der Schublade keine leicht entzündlichen Stoffe auf, da diese sich wäh- rend des Betriebs des Backofens entzünden können.
-
Seite 7: Unsere Energiespartipps
UNSERE ENERGIESPARTIPPS Nachwärme des Backofens nutzen. Wer Energie verantwort- Bei Garzeiten von mehr als 40 Minuten den lich verbraucht, der schont Backofen unbedingt 10 Minuten vor dem nicht nur die Haushaltskas- Ende der Garzeit ausschalten. se, sondern handelt auch umweltbewusst. Seien Sie Wichtig!Bei Betrieb mit Zeitschaltuhr ent- dabei! Sparen Sie Elektro- sprechend kürzere Garzeiten einstellen. - Seite 8 AUSPACKEN AUSSERBETRIEBNAHME Für den Transport haben wir Nach Beendigung der Be- das Gerät durch die Verpak- nutzung des Geräts darf es kung gegen Beschädigung nicht zusammen mit dem ge- gesichert. Nach dem Aus- wöhnlichen Hausmüll entsorgt packen entsorgen Sie bitte werden, sondern ist an eine umweltfreundlich die Verpak- Sammel- und Recyclingstelle...
-
Seite 9: Bedienelemente
BEDIENELEMENTE 2, 3 4, 5 1 Backofen-Temperaturwähler/ Backraumschalter 2, 3, 4, 5 Schalter für Kochplatte 6 Kontrollleuchte rot (Heizunganzeige) 7 Kontrollleuchte gelb (Betriebsanzeige) 8 Türgriff 9 Kochmulde 10 Abdeckplatte... -
Seite 10: Ihr Herd Stellt Sich Vor
IHR HERD STELLT SICH VOR Ausstattung des Herdes Backblech* Grillrost (Gitterrost) Bratblech* *vorhanden nur bei einigen Modellen... -
Seite 11: Installation
INSTALLATION Montage der Sicherung gegen Umkippen Der richtige Einbauort des Kochherdes Der Küchenraum sollte trocken und luftig Die Sicherung wird montiert, um das Umkip- sein und eine gute Belüftung haben; die pen des Kochherdes zu verhindern. Dank Aufstellung des Gerätes sollte einen der Sicherung, mit der gegen Umkippen des freien Zugang zu allen Steuerelementen Kochherdes geschützt wird, sollte das Kind... - Seite 12 INSTALLATION Achtung! Der Anschluss an das Stromnetz darf nur durch eine autorisierte Elektro- fachkraft erfolgen, die beim örtlichen Energieversorgungsunternehmen zugelassen ist. Nicht autorisierte Personen dürfen keine willkürlichen Veränderungen oder Änderungen an der Elektroinstallation vornehmen. Hinweise für die Elektrofachkraft Das Gerät ist für den Anschluss an Dreh- und Wechselstrom (400V 3N~50Hz) ausgelegt.
-
Seite 13: Anschluss-Schaltplan
INSTALLATION Anschluss-Schaltplan Schema möglicher Anschlüsse Achtung! Spannung der Heizelemente 230V. Achtung! Im Falle jedes der Anschlüsse ist der Schutzleiter vom Netz mit der Klemme verbunden werden. Empfohlene Art der Anschluss- leitung Bei 230V Netz Einphasenanschluss mit Be- 1/N~ trieb snull. Brücken verbinden die Klemmen H05VV-F3G4 1-2-3 sowie Klemmen 4-5 Schutzleiter auf 2/N~... -
Seite 14: Bedienung
BEDIENUNG Vor der ersten Inbetriebnahme des Gerätes vorhandene Verpackungsteile vom Koch- feld und vom Backofen entfernen, Schublade entleeren, Backofen-Innenraum und Kochfeld von Konservierungsmitteln reinigen, Ausstattungselemente des Backofens herausnehmen und mit warmem Wasser und etwas Spülmittel reinigen, Raumbelüftung einschalten oder Fenster öffnen, Backofen bei 250°C, etwa 30 min. -
Seite 15: Schalter Für Kochplatten
BEDIENUNG Schalter für Kochplatten Sobald eine Kochplatte oder auch der Backraum eingeschaltet wird, leuch tet die Betriebs- anzeige auf. Die Kochplatten werden mit dem zu gehören den 7-Takt-Schalter geregelt. Die ser bietet ne ben den Schaltstufen noch jeweils eine Zwischenstufe, die mit einem kleinen Punkt ge ken n ze- ich net ist. -
Seite 16: Unabhängige Backofen-Beleuchtung
BEDIENUNG Unterhitze Funktion und Bedienung des Ist der Schalter in diese Position Backofens gedreht, erfolgt das Vorheizen nur bei eingeschalteter Unterhitze. An- Backofen mit natürlicher zuwenden z.B. beim Nachbacken Konvektion von unten Oberhitze Das Backen kann mit Oberhitze, Unterhitze Ist der Schalter in diese Position ge- und Grillhitze (sofern vorhanden) erfolgen. -
Seite 17: Backen Und Braten - Praktische Hinweise
BACKEN UND BRATEN - PRAKTISCHE HINWEISE BACKEN UND BRATEN - PRAKTISCHE HINWEISE Gebäck ● Zum Backen verwenden Sie am besten die mitgelieferten Bleche. ● Es können auch handelsübliche Formen und Bleche verwendet werden, die im Backofen auf den Gitterrost zu stellen sind. Zum Backen eignen sich am besten schwarz lackierte Bleche, die sich durch gute Wärmeübertragung auszeichnen und die Backzeit verkürzen. - Seite 18 BACKEN UND BRATEN - PRAKTISCHE HINWEISE Backofen mit natürlicher Konvektion Backofenfunktio- Temperatur Garzeit [min] Art Gebäck Einschubhöhe 160 - 200 2 - 3 30 - 50 160 - 180 20 - 40* 220 - 240 10 - 15 210 - 220 45 - 60 225 - 250 120 - 150...
-
Seite 19: Allgemeine Pflegehinweise
ALLGEMEINE PFLEGEHINWEISE Die Pflege und ständige Reinhaltung des Backofen Herdes sowie dessen richtige Wartung haben einen wesentlichen Einfluss auf die Verlänge- Den Backofen nach jedem Gebrauch rung der einwandfreien Funktionstüchtigkeit reinigen. Bei der Reinigung die Backofen- des Gerätes. Beleuchtung einschalten, um dadurch eine bessere Sicht im Arbeitsbereich zu Vor der Reinigung Herd ausschal- bekommen. -
Seite 20: Auswechseln Der Backofen-Beleuchtung
ALLGEMEINE PFLEGEHINWEISE Auswechseln der Backofen- Technische Kontrollüberprüfungen Beleuchtung Außer der Sauberhaltung des Herdes ist auf folgendes zu achten: Um Stromstöße zu vermeiden, vor dem Funktionsprüfungen für Steuerelemente Wechsel den Herd ausschalten. und Baugruppen des Geräts durchführen. Nach Ablauf der Garantiezeit minde- ... -
Seite 21: Backofentür Aushängen
ALLGEMEINE PFLEGEHINWEISE Herausnahme der inneren Scheibe Backofentür aushängen 1. Mit Hilfe eines flachen Schraubendre- hers die obere Türleiste herausheben, indem sie fein an den Seiten angehoben Zum Reinigen und für einen besseren Zu- wird (Abb. B). gang zum Backofen-Innenraum lässt sich die 2. - Seite 22 ALLGEMEINE PFLEGEHINWEISE 3. Innere Scheibe aus den Befestigungen (im unteren Bereich der Tür) nehmen. Zeichnung D und D1. 4. Die Scheibe mit warmem Wasser und einer kleinen Menge Reinigungsmittel abwaschen. Zwecks erneuter Montage der Scheibe sind oben genannte Handlungen in um- gekehrter Reihenfolge auszuführen.
-
Seite 23: Wenn's Mal Ein Problem Gibt
WENN´S MAL EIN PROBLEM GIBT In jedem Notfall: Baugruppen des Gerätes ausschalten Stromzufuhr des Geräts abschalten Reparatur anmelden Einige kleine Störungen können vom Benutzer gemäß den in der nachfolgenden Tabelle angegebenen Anweisungen selbst behoben werden: Bevor Sie sich an den Kundendienst oder an die Kundendienst-Servicewerkstatt wenden, lesen Sie bitte die in der Tabelle dargestellten Probleme durch. -
Seite 24: Technische Daten
TECHNISCHE DATEN Nennspannung 230/400V ~ 50 Hz Nennleistung max. 7,5 kW Ausmaße des Geräts (HxBxT) 85 x 50 x 60 cm Das Gerät entspricht den EU-Bestimmungen EU-Norm EN 60335-1, EN 60335-2-6 Übereinstimmungserklärung des Herstellers Hiermit erklärt der Hersteller, dass das Gerät grundsätzlich den folgenden EU Richtlinien entspricht: Niederspannungsrichtlinie 2006/95/EG, ... - Seite 25 DEAR CUSTOMER, The cooker is exceptionally easy to use and extremely efficient. After reading the instruction manual, operating the cooker will be easy. Before being packaged and leaving the manufacturer, the cooker was thoroughly checked with regard to safety and functionality. Before using the appliance, please read the instruction manual carefully.
- Seite 26 TABLE OF CONTENTS Safety instructions ......................27 Description of the appliance ................... 32 Installation ......................... 34 Operation ........................... 37 Baking in the oven – practical hints ................40 Cleaning and maintenance ....................42 Technical data ........................47...
-
Seite 27: Safety Instructions
SAFETY INSTRUCTIONS Warning: The appliance and its accessible parts become hot during use. Care should be taken to avoid touching heating elements. Children less than 8 years of age shall be kept away unless continuously supervised. This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or... - Seite 28 SAFETY INSTRUCTIONS During use the appliance becomes hot. Care should be taken to avoid touching heating elements inside the oven. Accessible parts may become hot during use. Young children should be kept away. Warning: Do not use harsh abrasive cleaners or sharp metal scrapers to clean the oven door glass since they can scratch the surface, which may result in shattering of the glass.
- Seite 29 SAFETY INSTRUCTIONS Always keep children away from the cooker. While in operation direct contact with the cooker may cause burns! Ensure that small items of household equipment, including connection leads, do not touch the hot oven or the hob as the insulation material of this equipment is usually not resistant to high temperatures.
-
Seite 30: How To Save Energy
HOW TO SAVE ENERGY Using energy in a respon- Make use of residual heat from the sible way not only saves oven. money but also helps the If the cooking time is greater than 40 minutes environment. So let’s save switch off the oven 10 minutes before the energy! And this is how you end time. - Seite 31 DISPOSAL OF THE APPLIANCE UNPACKING During transportation, pro- Old appliances should not sim- tective packaging was used ply be disposed of with normal to protect the appliance household waste, but should against any damage. After be delivered to a collection and unpacking, please dispose recycling centre for electric and of all elements of packaging...
-
Seite 32: Description Of The Appliance
DESCRIPTION OF THE APPLIANCE 2, 3 4, 5 1 Temperature control knob / Oven function selection knob 2, 3, 4, 5 Heating plate control knobs 6 Temperatureregulatorsignal light red 7 Cooker operation signal light yellow 8 Oven door handle 9 Heating plate 10 Cover... -
Seite 33: Specifications Of The Appliance
SPECIFICATIONS OF THE APPLIANCE Cooker fittings: Grill grate Baking tray* (drying rack) Roasting tray* *optional... -
Seite 34: Installation
INSTALLATION Mounting the overturning prevention Installing the cooker bracket. The kitchen should be dry and airy and The bracket is mounted to prevent overtur- have effective ventilation according to the ning of the cooker. When the overturning existing technical provisions. prevention bracket is installed, a child who climbs on the oven door will not overturn the ... - Seite 35 INSTALLATION Electrical connection Warning! All electrical work should be carried out by a suitably qualified and authorised electrician. No alterations or wilful changes in the elec- tricity supply should be carried out. Fitting guidelines The cooker is manufactured to work with three–phase alternating current (400V 3N~50Hz).
- Seite 36 INSTALLATION CONNECTION DIAGRAM Caution! Voltage of heating elements 230V Caution! In the event of any connection the safety Recommen- wire must be connected to the PE terminal type of connection lead For 230 V earthed one–phase connection, bridges connect 1–2–3 H05VV-F3G4 terminals and 4–5 terminals, safety wire to...
-
Seite 37: Operation
OPERATION Before first use Remove packaging, empty the drawer, clean the interior of the oven and the hob. Take out and wash the oven fittings with warm water and a little washing–up liquid. Switch on the ventillation in the room or open a window. - Seite 38 OPERATION How to use the heating plate The level of heat can be adjusted gradually by turning the appropriate knob to the right or left. Switching on the plate results in a yellow signal light on the control panel turning on. An appropriately selected pan saves energy.
- Seite 39 OPERATION Bottom heater on Oven functions and operation. When the knob is set to this position, the oven is heated using only the bot- Natural convection oven tom heater. Use for, e.g. final baking from the bottom. (conventional) The oven can be heated up using the bottom and top heaters, and the grill (if any).
-
Seite 40: Baking In The Oven - Practical Hints
BAKING IN THE OVEN – PRACTICAL HINTS Baking we recommend using the baking trays which were provided with your cooker; it is also possible to bake in cake tins and trays bought elsewhere which should be put on the drying rack; for baking it is better to use black trays which conduct heat better and shorten the baking time;... - Seite 41 BAKING IN THE OVEN – PRACTICAL HINTS Natural convection oven (conventional) Type Oven Temperature Level Time in minutes functions dish 160 - 200 2 - 3 30 - 50 160 - 180 20 - 40* 220 - 240 10 - 15 210 - 220 45 - 60 225 - 250...
-
Seite 42: Cleaning And Maintenance
CLEANING AND MAINTENANCE By ensuring proper cleaning and mainte- Oven nance of your cooker you can have a signi- ficant influence on the continuing fault-free The oven should be cleaned after every operation of your appliance. use. When cleaning the oven the lighting should be switched on to enable you to Before you start cleaning, the cooker must see the surfaces better. -
Seite 43: Regular Inspections
CLEANING AND MAINTENANCE Replacement of the oven light bulb Regular inspections In order to avoid the possibility of an electric shock ensure that the appliance is Besides keeping the cooker clean, you switched off before replacing the bulb. should: carry out periodic inspections of the con- ... -
Seite 44: Door Removal
CLEANING AND MAINTENANCE Removing the inner panel Door removal 1. Using a flat screwdriver unhook the up- per door slat, prying it gently on the sides In order to obtain easier access to the oven (fig. B). chamber for cleaning, it is possible to remove 2. - Seite 45 CLEANING AND MAINTENANCE 3. Pull the inner glass panel from its seat (in the lower section of the door). Fig. D, D1. 4. Clean the panel with warm water with some cleaning agent added. Carry out the same in reverse order to reassemble the inner glass panel.
-
Seite 46: Operation In Case Of Emergency
OPERATION IN CASE OF EMERGENCY In the event of an emergency, you should: switch off all working units of the cooker disconnect the mains plug call the service centre some minor faults can be fixed by referring to the instructions given in the table below. Before calling the customer support centre or the service centre check the following points that are presented in the table. -
Seite 47: Technical Data
TECHNICAL DATA Voltage rating 230/400V~50 Hz Power rating max. 7,5 kW Cooker dimensions H/W/D 50/85/60 cm Safety certificate Complies with EU regulations EN 60335-1, EN 60335-2-6 standards Certificate of compliance CE The Manufacturer hereby declares that this product complies with the general requirements pursuant to the following European Directives: ... - Seite 48 www.imtron.eu IMTRON GmbH www.ok-online.com Wankelstrasse 5 D-85046 Ingolstadt...
