6. Port SD MMC MC
7. Port USB
8. Fiche MICRO 3
9. Fiche MICRO 2
10. Fiche MICRO 1
11. Interrupteur M/A
12. Touche d'arrêt

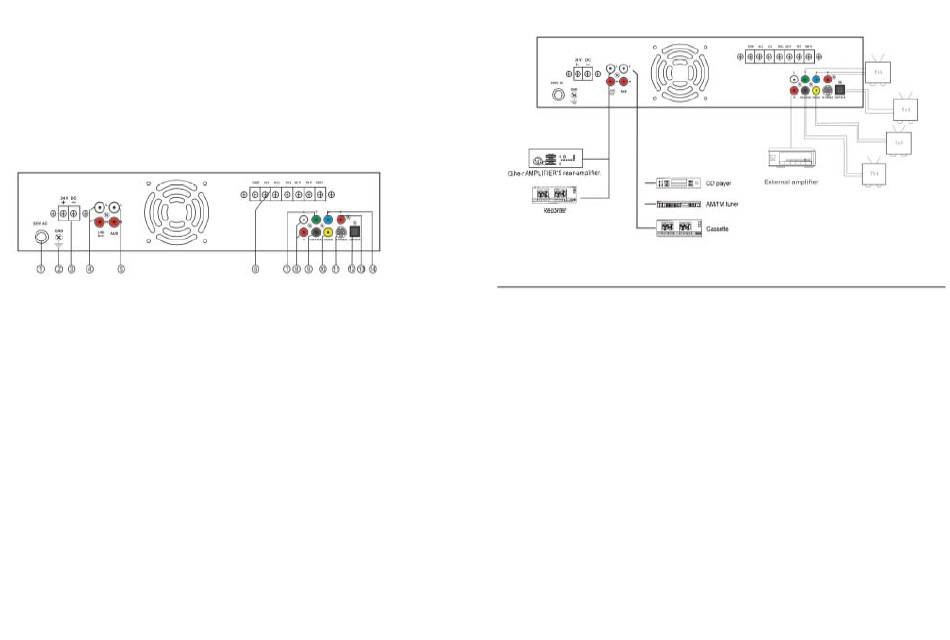

ARRIERE
1. Entrée secteur AC : Branchement du cordon secteur
2. Vis de mise à la masse
3. Batterie 24Vdc
4. Sortie LIGNE : Cette sortie achemine les signaux audio de toutes les sources.
A brancher sur un autre amplificateur ou sur un enregistreur
5. ENTREE AUX : Les fiches « L » et « R » servent au branchement des canaux
gauche et droit de la source d'entrée
6. Sortie haute & basse impédance : A brancher sur les haut-parleurs (haute &
basse impédance)
7. Sortie composite Y
8. Canal de gauche à brancher sur un amplificateur ou un système audio
9. Sortie coaxiale
10. Fiche vidéo, à brancher sur un téléviseur ou un autre système vidéo
11. Fiche 'S' du téléviseur
12. Sortie pour fibre optique
13. Sortie composite V
14. Sortie composite U
© Copyright Lotronic 2010
18.Contrôle de graves
19. Contrôle de volume AUX
20. Contrôle de volume MICRO 3
21. Contrôle de volume MICRO 2
22. Contrôle de volume MICRO 1
23. Voyant de tension d'alimentation
EXEMPLE DE CONNEXIONS POSSIBLES
