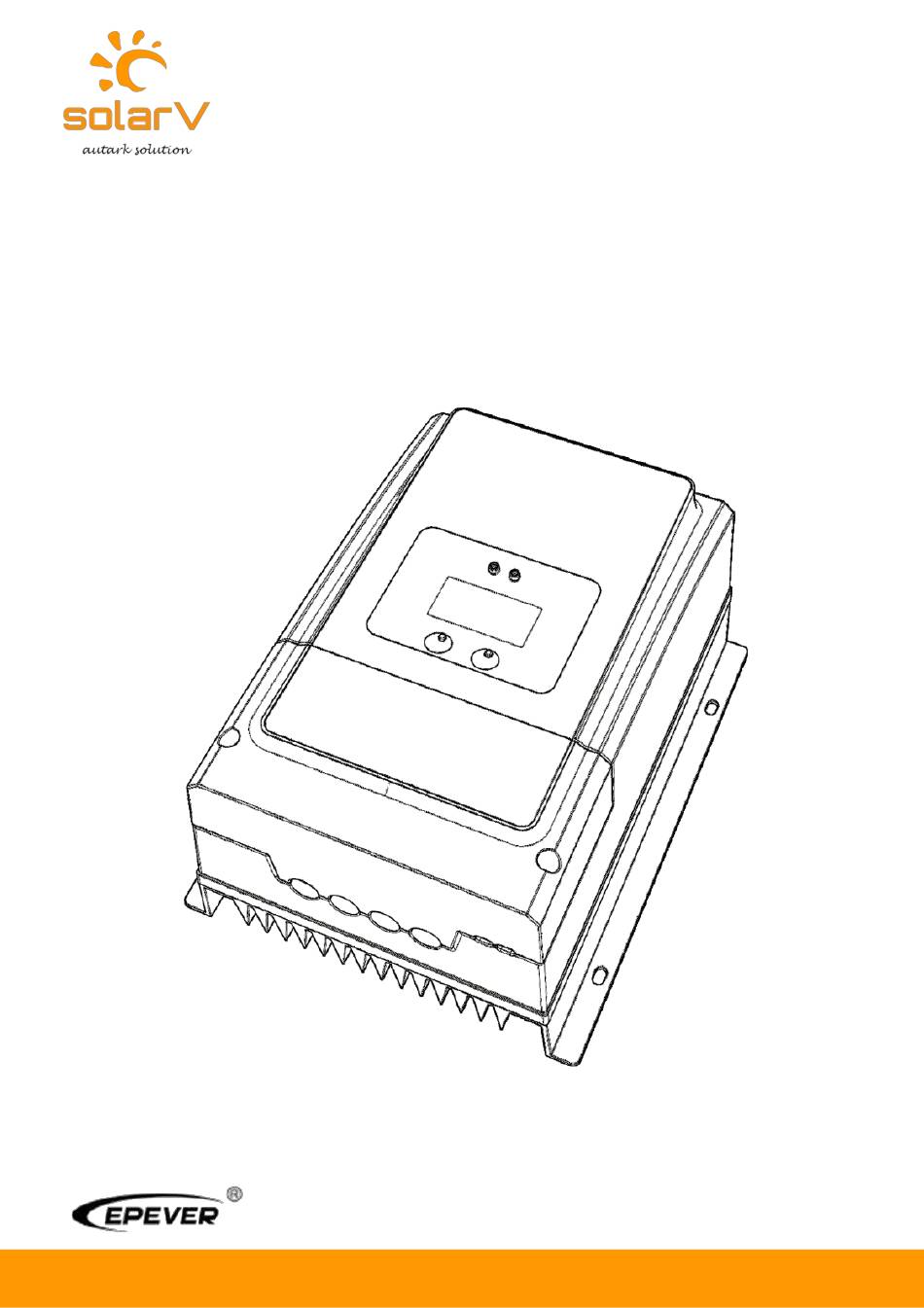

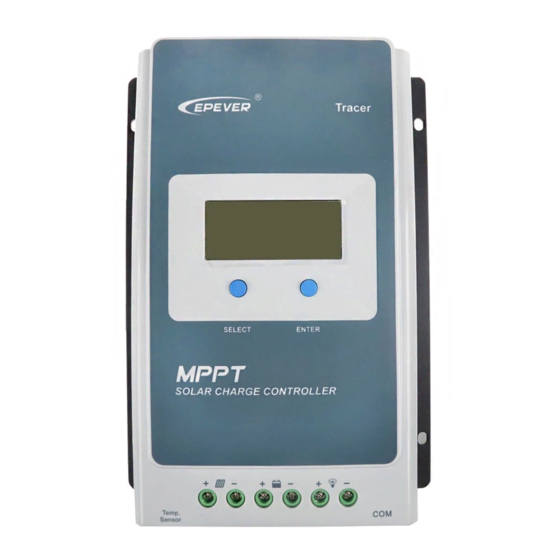

- Seite 1 BETRIEBSANLEITUNG MPPT SOLAR LADEREGLER / MPPT CHARGE CONTROLLER TRACER AN SERIE Modelle: Tracer6210AN Tracer5415AN/Tracer6415AN Tracer5420AN/Tracer6420AN Tracer8415AN/Tracer10415AN Tracer8420AN/Tracer10420AN...
-
Seite 2: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Bitte bewahren Sie die vorliegende Betriebsanleitung für den zukünftigen Gebrauch des Ladereglers auf. Diese Betriebsanleitung enthält alle Informationen bzgl. Sicherheit, Installation und Betrieb der Tracer AN Controllerserie (im Folgenden: Controller oder Laderegler). Allgemeine Sicherheitsinformationen Lesen Sie die Anleitung und die Warnungen sorgfältig vor der Installation ... -
Seite 3: Inhaltsverzeichnis
Inhaltverzeichnis 1 Allgemeine Informationen ................... 1 1.1 Übersicht ......................1 1.2 Produkteigenschaften ..................3 1.3 Bezeichnungen von Reglermodellen ..............4 1.4 Zubehör (standardmäßig enthalten) ..............5 1.5 Zubehör (optional) .................... 6 2 Installation ........................7 2.1 Allgemeine Installationshinweise ..............7 2.2 Anforderungen PV-Anlage ................ -
Seite 4: Allgemeine Informationen
1 Allgemeine Informationen 1.1 Übersicht Die Tracer AN Controllerserie basiert auf der multiphasen Synchron-Gleichrichtertechnologie (Multiphase Synchronous Rectification Technology MSRT) erweiterten MPPT-Regelungsverfahren (Maximum Power Point Tracking MPPT). Mit seiner modernen Dual-Core Prozessorarchitektur und neustem Hardware-Design hat der Laderegler eine sehr schnelle Regelungsgeschwindigkeit, ist sehr zuverlässig und entspricht einem hohen industriellen Standard. - Seite 5 Unterstützung von Bleisäure- und Lithium-Batterien. Aufzeichnung von Energiedaten in Echtzeit sowie statistische Auswertung. Automatische Leistungsreduktion bei Übertemperatur. Gewährleisteter Betrieb unter Volllast und den vorgegebenen Umweltparametern (z.B. Temperatur) unabhängig vom Ladezustand (Batterie ladend oder entladend). Unterstützung von bis zu 6 Laderegler im Parallelbetrieb für eine umfassende Systemlösung. ...
-
Seite 6: Produkteigenschaften
1.2 Produkteigenschaften ❶- ❿- LED Ladeanzeige Versorger/Generator Relais AN ❷- ⓫- Auswahlknopf RBVS Port ❸- ⓬ Sicherung -Steuerrelais Last ❹- ⓭- Erdungsanschluss Versorger/Generator Relais AUS ❺- ⓮- Schraubenlöcher M4 für Gehäuse Anschlüsse Photovoltaikanlage ❻ ⓯- -Anzeige Verpolungsschutz Anschlüsse Batterie ❼- ⓰- Generator- und Last-Relaisschalter Eingabeknopf... -
Seite 7: Bezeichnungen Von Reglermodellen
Generator- und Last-Relais sind zugeschaltet/aktiv wenn ON. Generator- und Last-Relais sind nicht aktiv wenn OFF. (2) Anschluss für Sensor zur Überwachung der Batterietemperatur (Remote Temperature Sensor RTS, maximale Sensorkabellänge 20m). ACHTUNG: Sollte der Temperatursensor kurzgeschlossen oder beschädigt sein, lädt oder entlädt der Laderegler die Batterie mit den Standardwerten bei 25 ºC. -
Seite 8: Zubehör (Standardmäßig Enthalten)
1.4 Zubehör (standardmäßig enthalten) Zubehör Modellbezeichnung Anzahl Abbildung RT-MF58R47K3.81A 1Pcs Temperatursensor lokal (2P-3.81mm) 1Pcs Stecker Batteriespannungssensor 2P-3.81mm Stecker Last-Kontroll-Relais 2P-3.81mm 1Pcs 2Pcs Stecker Notstromaggregat-Relais 2P-3.5mm ACHTUNG: Die oben aufgelisteten Stecker sind bereits an den entsprechenden Ports vorinstalliert. Bitte überprüfen Sie dies, indem Sie das Gehäuse öffnen. WARNUNG: Die Stecker für den Batteriespannungssensor und das Last-Kontroll-Relais dürfen nicht vertauscht werden, dies kann den Laderegler beschädigen. -
Seite 9: Zubehör (Optional)
1.5 Zubehör (optional) Zur Datenerfassung der Batterietemperatur und der entsprechenden Temperaturkompensation am Laderegler. Standardkabellänge 3m (Länge kann verkürzt Externer werden), Anschluss an Port am Laderegler. ❽ Temperatursensor (RTS300R47K3.81A) Hinweis: Bei kurzgeschlossenem oder defektem Temperatursensor werden die Standardwerte bei 25°C zur Ladung und Entladung verwendet. USB auf RS485 Konverter zur Überwachung der angeschlossenen Laderegler mit der USB zu RS485 Adapterkabel Solar-Station-Software an einem PC. -
Seite 10: Installation
2 Installation 2.1 Allgemeine Installationshinweise Bitte lesen Sie vor der Installation zunächst die gesamte Installationsanleitung und machen sich mit den einzelnen Installationsschritten vertraut. Bitte seien Sie beim Anschluss der Batterien vorsichtig, insbesondere bei flüssigen Bleibatterien. Verwenden Sie unbedingt eine Schutzbrille und halten Sie sauberes Wasser zum Abwaschen bereit, falls es zu einem Kontakt mit der Batteriesäure kommt. - Seite 11 Tracer6210AN: 36 Zellen 48 Zellen 54 Zellen 60 Zellen System Voc＜23V Voc＜31V Voc＜34V Voc＜38V Spg. MAX. Empf. MAX. Empf. MAX. Empf. MAX. Empf. Dünnschicht- 72 Zellen Voc＜46V 96 Zellen Voc＜62V System Module Spg. MAX. Empf. MAX. Empf. Voc＞80V Hinweis: Die angegebenen Werte beziehen sich auf folgende Testbedingungen: Einstrahlung 1000W/m ，Modultemperatur 25℃，Luftmasse 1,5 Tracer5415/6415/8415/10415AN:...
- Seite 12 Dünnschicht- 72 Zellen Voc＜46V 96 Zellen Voc＜62V System Module Spg. MAX. Empf. MAX. Empf. Voc＞80V Hinweis: Die angegebenen Werte beziehen sich auf folgende Testbedingungen: Einstrahlung 1000W/m ，Modultemperatur 25℃，Luftmasse 1,5 (2) Maximale Leistung Photovoltaikanlage (PV-Anlage) Der MPPT-Laderegler verfügt über eine Strom- und Leistungsbegrenzung zum Schutz der Ladeschaltung bzw.
- Seite 13 Abhängig von der Sonneneinstrahlung und Intensität kann die Leistung der PV-Anlage die Ladenennleistung des Ladereglers übersteigen. In diesem Fall kann die Ladezeit verlängert werden, um mehr Energie zur Batterieladung zu gewinnen. Für die praktische Anwendung sollte jedoch darauf geachtet werden, dass die PV-Anlage nicht mehr als das 1,5-fache der Laderegler-Nennleistung liefert. Bei einer zu hohen Überschreitung der maximalen Ladenennleistung kommt es nicht nur zu Verlusten, sondern erhöht...
-
Seite 14: Kabelauslegung
2.3 Kabelauslegung Die Kabelquerschnitte und die Verkabelung müssen konform zu den nationalen und lokalen Vorschriften erfolgen. Leitungsdimensionierung PV-Anlage Da die Ausgangsleistung der PV-Anlage abhängig von der Solarmodulgröße, Sonneneinstrahlung oder Verbindungsart ist, sollten die PV-Leitungen nach dem Kurzschlussstrom der PV-Anlage ausgelegt werden. -
Seite 15: Anleitung Relais
ACHTUNG: Der oben angegebene Kabelquerschnitt dient nur als Referenz. Bei großen Abständen zwischen PV-Anlage bzw. Batterie zum Laderegler sollte ein größerer Kabelquerschnitt verwendet werden um den Spannungsabfall und die Verlustleistung zu minimieren. ACHTUNG: Der oben angegebene Kabelquerschnitt setzt voraus, dass ausschließlich der Laderegler als einziges Gerät verbunden wird. - Seite 16 Last-Relais： ≤V : Das Last-Relais öffnet den Kontakt des Verbraucherkreises ❷ ≤V : Das Last-Relais schließt den Kontakt des Verbraucherkreises ❷ ACHTUNG: Die Batteriespannungsparameter sind Kapitel 3.4 zu entnehmen. WARNUNG: Bei ausgeschaltetem Laderegler ist das Netz-/Generator-Relais geschlossen. Anschlussbeispiel für vorherige Beschreibung: www.solarv.de Copyright ©...
-
Seite 17: Montage
2.5 Montage WARNUNG: Achten Sie darauf, die korrekte Polung beim Anschluss der Batterie. Eine Verpolung führt zu einer dauerhaften Beschädigung des Ladereglers und ist nicht von der Herstellergarantie abgedeckt. WARNUNG: Explosionsgefahr! Installieren Sie den Laderegler niemals in einem geschlossenen Gehäuse zusammen mit einer Bleisäurebatterie. Vermeiden Sie unbedingt Montageorte, an denen sich Batteriedämpfe ansammeln können. - Seite 18 Schritt 2：Entfernen Sie die Schutzabdeckung des Ladereglers www.solarv.de Copyright © 2020 SolarV GmbH All rights reserved...
- Seite 19 Schritt 3：Verbinden Sie zunächst die Batterie ❶ und dann die PV-Anlage ❷ Hinweis: Abklemmen in umgekehrter Reihenfolge ACHTUNG: Achten Sie beim Anschluss der Batterie auf die Polarität und schließen Sie das Kabel nur bei offener Sicherung bzw. Trennschalter an. Eine Verpolung kann den Laderegler dauerhaft beschädigen und ist nicht von der Herstellergarantie abgedeckt.
- Seite 20 Ein einzelner Laderegler： www.solarv.de Copyright © 2020 SolarV GmbH All rights reserved...
- Seite 21 Mehrere Laderegler: www.solarv.de Copyright © 2020 SolarV GmbH All rights reserved...
- Seite 22 Schritt 4：Erdung Die Tracer AN Ladereglerserie hat einen gemeinsamen negative Erdungspunkt. Ist ein angeschlossenes Gerät am Laderegler geerdet sind somit alle angeschlossenen Geräte (Batterie, PV-Anlage, etc.) geerdet. Da die Erdung Solarmodule, Batterie und Last nicht unbedingt gegeben bzw. zwingend notwendig ist, muss der Erdungsanschluss des Ladereglers zwingend geerdet werden. Dies schützt den Laderegler vor elektromagnetischer Einstrahlung und sorgt für die entsprechende Personensicherheit.
-
Seite 23: Betrieb
3 Betrieb 3.1 Kontrollleuchten Farbe Status Beschreibung Anzeigeleuchte Kein Ladebetrieb: Verbindung zur PV-Anlage in Ordnung aber Grün Dauerhaft leuchtend geringe Spannung. Ursache z.B. geringe Bestrahlungsstärke Keine Eingangspannung von Grün PV-Anlage: Nachts oder Ladezustand Verbindungsproblem Grün Langsam blinkend Ladebetrieb Grün Schnell blinkend PV Überspannung Hinweis: Die Fehleranzeige wird in Kapitel 3.3 behandelt 3.2 Tasten... -
Seite 24: Lcd Bildschirm
3.3 LCD Bildschirm Status Beschreibung Bezugspunkt Symbol Status PV-Anlage Nacht Nicht Ladend Ladend PV Spannung, Strom, Leistung Batteriekapazität, Ladend Batterie Batterie Spannung, Strom, Temperatur Batterietyp Last-Steuerrelais Eingeschaltet Last Last-Steuerrelais Ausgeschaltet Bedienermenü Hinweis: Ohne Tastenbedienung blättert der Laderegler automatisch durch das Menü. www.solarv.de Copyright ©... -
Seite 25: Einstellungen
Fehleranzeige Fehler- Lade- Status Symbol Beschreibung anzeige anzeige Batterielevel zeigt leer an, Dauerhaft Batterie —— Batterierahmen blinkt, Tiefentladen Fehlersymbol blinkt Langsam Batterielevel zeigt voll an, Batterie Blinkend —— Batterierahmen blinkt, Überspannung Fehlersymbol blinkt Langsam Batterielevel zeigt aktuellen Batterie —— Ladezustand, Batterierahmen Blinkend Übertemperatur... - Seite 26 Einstellung des Batterietyps über die PC oder APP Software 1. PC Software Schritt 1: Verbindung herstellen Schritt 2: Software herunterladen und installieren www.epever.com ——(Charge Controller—Windows) 2. APP Software Schritt 1:Verbindung herstellen www.solarv.de Copyright © 2020 SolarV GmbH All rights reserved...
- Seite 27 Step 2: Software herunterladen und installieren www.epever.com——(Charge Controller (Lithium)—Android) Einstellungen Bleisäurebatterie Die Parameter sind für 12V Systeme bei 25°C angegeben. Bitte verdoppeln bzw. vervierfachen Sie die Werte für 24V bzw. 48V Systeme. Batterieeinstellungen Sealed Flooded User Überspannung - Trennspannung 16.0V...
- Seite 28 Lithiumbatterieeinstellungen Die nachfolgenden Parameter sind für 12V Systeme bei 25°C angegeben, verdoppeln bzw. vervierfachen Sie die Werte für 24V bzw. 48V Systeme. Batterietyp LiFePO Li(NiCoMn)O Benutzerdefiniert Spannung Überspannung Trennspannung 15.6V 13.5V 9～17V Schwellenwert Ladespannung 14.6V 12.6V 9～17V Überspannung 14.7V 12.7V 9～17V Wiedereinschaltspannung...
-
Seite 29: Schutzvorkehrungen, Fehlerbehandlung & Wartung
4 Schutzvorkehrungen, Fehlerbehandlung & Wartung 4.1 Schutzvorkehrungen WARNUNG: Vertauschen Sie nicht die Polung der Batterie. Eine Verpolung führt zu dauerhaften Beschädigung des Ladereglers und ist nicht durch die Herstellergarantie abgedeckt. Bei Überstrom/-leistung begrenzt der Laderegler auf den Ladenennstrom/-leistung Hinweis: Bei der Reihenschaltung von PV-Modulen muss darauf geachtet warden, dass die Leerlaufspannung der Überstrom/-leistung PV-Gesamtanlage nicht die maximale Leerlaufspannung des Ladereglers übersteigt. -
Seite 30: Fehlerbehandlung
Beispiel Tracer10420AN 48V System: 4.2 Fehlerbehandlung Fehler Mögliche Ursache Fehlerbehandlung LED & LCD Anzeige sind aus Photovoltaikanlage nicht Überprüfen Sie die Verkabelung zur trotz Sonnen- einstrahlung verbunden Batterie und PV-Anlage auf PV-Modul Bitte prüfen Sie die Verkabelung ist korrekt, Batteriespannung geringer Batteriespannung. -
Seite 31: Wartung
4.3 Wartung Folgenden Inspektions- und Wartungsarbeiten sollten mindesten zweimal jährlich ausgeführt werden, um die höchste Systemleistung zu erzielen. Stellen Sie sicher, dass der Laderegler in einer trockenen und sauberen Umgebung fachmännisch installiert ist. Stellen Sie sicher, dass ein ausreichender Luftfluss um den Laderegler gegeben ist. ... -
Seite 32: Technische Spezifikation
5 Technische Spezifikation Elektrische Parameter Bezeichnung 6210 5415 6415 8415 10415 5420 6420 8420 10420 /Tracer****AN Systemspannung 12/24VDC oder Auto 12/24/36/48VDC oder Auto Batterieeingangs- 8V～32V 8V～68V spannungsbereich Bleisäurebatterie: Sealed(Standard)/Gel/Flooded/Benutzerdefiniert (User) Batterietyp Lithiumbatterie: LiFePO / Li(NiCoMn)O / Benutzerdefiniert (User) Batteriesicherung 80A/58V 125A/58V 150A/58V 80A/58V... -
Seite 33: Umgebungsparameter
Umgebungsparameter Umgebungstemperaturbereich -25℃～+60℃(Leistungsreduktion ab 45℃) LCD Temperaturbereich -20℃～+70℃ Temperaturbereich Lager -30℃～+85℃ Relative Luftfeuchtespanne 5% to 95% (nicht kondensierend) Gehäuseklasse IP20 Verschmutzungsgrad Mechanical Parameters Item Tracer5415/5420AN Tracer6210AN Tracer6415/6420AN Abmessungen 261×216×119mm 340×232×105.2mm 340×236×119mm Montage- 180×204mm 260×220mm 260×224mm abmessungen Bohrungen für Φ7 Montage Anschluss (elektrisch) 6AWG/16mm 2AWG/35mm... -
Seite 34: Anhang I Abmessungen
Anhang I Abmessungen Tracer5415/5420AN Abmessungen (Einheit:mm) www.solarv.de Copyright © 2020 SolarV GmbH All rights reserved... -
Seite 35: Tracer6210An Abmessungen (Einheit:mm)
Tracer6210AN Abmessungen (Einheit:mm) www.solarv.de Copyright © 2020 SolarV GmbH All rights reserved... - Seite 36 Tracer6415/6420AN Abmessungen (Einheit:mm) www.solarv.de Copyright © 2020 SolarV GmbH All rights reserved...
- Seite 37 Tracer8415/8420AN Abmessungen (Einheit:mm) www.solarv.de Copyright © 2020 SolarV GmbH All rights reserved...
- Seite 38 Tracer10415/10420AN Abmessungen (Einheit:mm) www.solarv.de Copyright © 2020 SolarV GmbH All rights reserved...
- Seite 39 www.solarv.de Copyright © 2020 SolarV GmbH All rights reserved...
