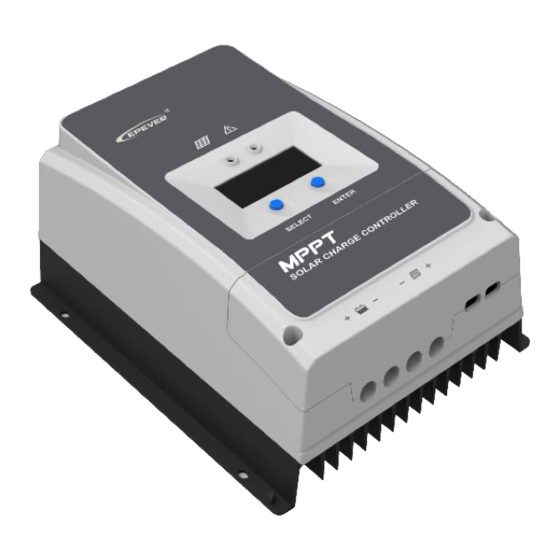

Wichtige Sicherheitsanweisungen Bitte bewahren Sie dieses Handbuch zur späteren Durchsicht auf. Dieses Handbuch enthält alle Sicherheits-, Installations- und Betriebsanweisungen für den MPPT der Tracer-AN-Serie Solarregler („Regler“, auf den in dieser Anleitung Bezug genommen wird). Lesen Sie vor der Installation alle Anweisungen und Warnungen im Handbuch sorgfältig durch. Keine vom Benutzer zu wartenden Komponenten im Controller;...
1. Allgemeine Information 1.1 Übersicht Die Tracer-AN-Controller basieren auf der Mehrphasen-Synchrongleichrichtungstechnologie (MSRT) und Fortschrittlicher MPPT-Steuerungsalgorithmus, Verwendung eines Dual-Core-Prozessors und Co-Negativ-Design. Diese Hilfe zeichnet sich durch schnelle Reaktionseigenschaften, hohe Zuverlässigkeit und Industriestandards aus. MSRT garantiert eine hohe Umwandlungseffizienz bei jeder Ladeleistung, was die Solarleistung deutlich verbessert Energieeffizienz des Systems.
Bis zu 6 Controller können parallel geschaltet werden, um das System zu erweitern Lasttrockenkontakt zur Steuerung des externen Lastschalters Zur Einstellung der ersten und zweiten Abschaltspannung der Last per Software Automatische Steuerung des Trockenkontaktdesigns von Netz und Generator für den einfachen Aufbau eines Hybrid-Stromversorgungssystems Design des Ferntemperatur- und Spannungssensors zur genaueren Erfassung der Batterie Temperatur/Klemmenspannung und eliminieren den Spannungsabfall an den Batteriekabeln Isolierte RS485-Kommunikationsanschlüsse (Modbus-Protokoll)
❼ (Generator/Last) Trockenkontakt- ⓰ EINGEBENTaste Aktivierungsschalter ⑴ ❽ ⓱ LCD RTS-Schnittstelle ❾ ⓲ Fehleranzeige RS485-Anschluss (5 VDC/200 mA) auf ON, das (Laden) (1) Stellen Sie den Freigabeschalter für den Trockenkontakt (Generator/Last) ein Trockenkontakt ist aktiviert; während es deaktiviert ist, wenn der Schalter auf OFF steht. (2) Schließen Sie einen RTS (Remote Temperature Sensor) an, um die Batterietemperatur aus der Ferne zu erfassen.
Maximierung der Umwandlung von Sonnenenergie in Strom. Entsprechend der Leerlaufspannung (VOC) und der Maximum Power Point Spannung (VMPP) des MPPT-Reglers, der Reihenschaltung von PV-Modulen Geeignet für verschiedene Controller berechnet werden. Die folgende Tabelle dient nur als Referenz. Tracer6210AN: 36 Zellen 48 Zellen...
Seite 10
Die oben genannten Parameter werden unter Standardtestbedingungen (STC (Standard Test Condition)) berechnet: Modultemperatur 25℃,Luftmasse1,5, Bestrahlungsstärke WICHTIG 1000 W/m Tracer5415/6415/8415/10415AN: 36 Zellen 48 Zellen 54 Zellen 60 Zellen Gesang<23V Gesang<31V Gesang<34V Gesang<38V Systemspannung Max. Max. Max. Max. Am besten Am besten Am besten Am besten 72cell Voc<46V...
Der ISC des PV-Arrays darf den maximalen PV-Eingangsstrom des Controllers nicht überschreiten. Für max. PV-Eingang Strom und max. Bitte beachten Sie die PV-Kabelgröße in der folgenden Tabelle: Modell Max. PV-Eingangsstrom Max. PV-Drahtgröße Tracer5415AN 16mm /6AWG Tracer5420AN Tracer6210AN Tracer6415AN 16mm /6AWG Tracer6420AN Tracer8415AN 25mm /4AWG Tracer8420AN...
Die Drahtgröße dient nur als Referenz. Angenommen, zwischen den PV besteht eine große Entfernung Array und dem Controller oder zwischen dem Controller und der Batterie. In diesem Fall, Um den Spannungsabfall zu verringern und das System zu verbessern, müssen größere Drähte verwendet werden Leistung.
Die Batteriesteuerspannungsparameter finden Sie im Kapitel3.4 Einstellung VORSICHT Die (Versorgungs-/Generator-) Trockenkontakt-AUS-Schnittstelle ist geschlossen, wenn das System in Betrieb ist WARNUNG Ausgeschaltet. Bitte überprüfen Sie das System rechtzeitig. Siehe untenstehendes Diagramm: 2.5 Montage Explosionsgefahr! Installieren Sie den Controller niemals in einem geschlossenen, überfluteten Gehäuse Batterien! Installieren Sie den Controller nicht in einem geschlossenen Bereich, in dem Batteriegas eindringen kann akkumulieren.
Seite 14
Bei der Montage in einem Gehäuse wird eine Belüftung dringend empfohlen. VORSICHT Schritt 2: Entfernen Sie die Schutzabdeckung des Anschlusses. Schritt 3: Schließen Sie die Batterie an-(Links) und PV-(Rechts) Trennen Sie das System in umgekehrter Reihenfolge. WICHTIG Die Controller der Tracer-AN-Serie verfügen über keinen Batterie-Verpolungsschutz. Nicht umkehren WARNUNG Batterie während der Verkabelung.
Trockenkontakt des Controllers (Last) mit dem Start-Stopp-Trockenkontakt des Wechselrichters. Ansonsten, Der Controller könnte beschädigt werden Einzelner Controller Parallelschaltung...
Seite 16
Schritt 4::Erdung Bei der Tracer-AN-Serie handelt es sich um Common-Negativ-Controller. Minuspole der PV-Anlage, die Batterie kann müssen gleichzeitig geerdet werden oder eine beliebige Klemme ist geerdet. Jedoch entsprechend der praktischen Anwendung, Die Minuspole, die Batterie und die Last des PV-Arrays können auch nicht geerdet sein. Gleichzeitig ist die Der Erdungsanschluss am Gehäuse muss geerdet sein, um die elektromagnetische Strahlung wirksam abzuschirmen Störungen von außen und verhindert einen elektrischen Schlag für den menschlichen Körper.
3 Bedienung Hinweis: Der Bildschirm ist deutlich sichtbar, wenn der Winkel zwischen den Endbenutzern horizontal ist Sichtweite und der Bildschirm befindet sich innerhalb von 90°. Wenn der Winkel 90° überschreitet, werden die Informationen auf dem Display angezeigt Der Bildschirm ist nicht klar erkennbar. 3.1 Indikator Status Anweisung...
3.3 LCD-Display 1)Status Beschreibung Name Symbol Status Nacht PV-Array Kostenlos Aufladen Spannung, Strom und Energieerzeugung des PV-Arrays Akkukapazität, beim Laden Batterie Batteriespannung, Strom, Temperatur Akku-Typ (Last) Trockenkontakt angeschlossen Belastung (Last) Trockenkontakt getrennt 2)Benutzeroberfläche durchsuchen Wenn keine Bedienung erfolgt, erfolgt auf der Anzeigeschnittstelle ein automatischer Zyklus für die Schnittstelle Ladezeit1 und Ladezeit zwei.
3)Fehlercodes Fehler Aufladen Status Symbol Anweisung Indikator Indikator Batteriestand zeigt leer an, Batterie leer Rot EIN Batterierahmen blinkt, Fehlersymbol entlassen solide blinken. Batterie leer Der Batteriestand zeigt voll an, Batterie Rot langsam blinkt Rahmen blinkt, Fehlersymbol blinkt. Stromspannung Der Batteriestand zeigt den aktuellen Stand an Batterie leer Rot langsam Wert, Batterierahmen blinkt und...
② ① ②Gel ③ ④ Versiegelt (Standard) Überflutet Benutzer(Bewerben Sie sich für „MT50“ und „PC-Software „Solar Station Monitor““) Betrieb: Drücken Sie auf der Batteriespannungsschnittstelle lange die Taste „ENTER“, bis die Batterietypschnittstelle blinkt. Drücken Sie dann die Taste „SELECT“, um den Batterietyp zu ändern, und drücken Sie zur Bestätigung die Taste „ENTER“. Der Controller kann nur den Typ der Blei-Säure-Batterie einstellen.
Der Controller kann nur den Typ der Blei-Säure-Batterie einstellen. Der Lithium-Batterietyp muss sein VORSICHT über den PC oder die APP eingestellt werden. ④ Parameter zur Steuerung der Batteriespannung -Parameter der Blei-Säure-Batterie Die Parameter werden im Zustand 12 V/25 ºC gemessen. Bitte verdoppeln Sie die Werte im 24V-System und vervierfachen die Werte im 48V-System.
Seite 22
E.Boost-Reconnect-Ladespannung > Low-Voltage-Reconnect-Spannung. -Parameter der Lithiumbatterie Die Parameter werden im Zustand 12 V/25 ºC gemessen. Bitte verdoppeln Sie die Werte im 24V-System und vervierfachen die Werte im 48V-System. Akku-Typ Li(NiCoMn)O2 Benutzer Spannungskontrollparameter Überspannung, Trennspannung 15,6 V 13,5 V 9~17V Ladegrenzspannung 14,6 V 12,6 V 9~17V...
4 Andere 4.1 Schutzmaßnahmen Die Controller der Tracer AN-Serie verfügen über keinen Batterie-Verpolungsschutz. Nicht umkehren WARNUNG Batterie während der Verkabelung. Andernfalls kann der Controller beschädigt werden. Anweisung Schutzmaßnahmen Wenn der tatsächliche Ladestrom oder die Leistung des PV-Arrays den Wert überschreitet Strom-/Leistungsbegrenzung Wenn der Nennladestrom oder die Nennladeleistung des Controllers ansteigt, lädt der Controller die Schutz...
Temperaturschutz niedriger als der Low Temperature Protection Threshold (LTPT) ist Der Controller stoppt den Lade- und Entladevorgang automatisch. Wenn das Sobald die erkannte Temperatur den LTPT überschreitet, nimmt der Regler die Arbeit wieder auf automatisch. (Der LTPT beträgt standardmäßig 0 °C und kann innerhalb von 10 ~ eingestellt werden - 40 °C.
Bitte überprüfen Sie die Spannung der Batterie Die Kabelverbindung ist korrekt; Die Die Batteriespannung (mindestens 8V Spannung zur Aktivierung des Controller funktioniert nicht. ist niedriger als 8V. Regler). Überprüfen Sie die Batteriespannung ist höher als OVD (Überspannung). Batterieüberspannung Spannung abschalten) und trennen den Anschluss des PV-Generators.
5 Spezifikationen Tracer5415AN Tracer5420AN Modell Elektrische Parameter Nennspannung des Systems 12/24/36/48 VDC oder automatisch Betriebsspannungsbereich des 8V ~ 68V Controllers Blei-Säure-Batterietyp Versiegelt (Standard) / Gel / Überflutet / Benutzer Lithiumbatterietyp LiFePO4 / Li(NiCoMn)O2 / Benutzer 80A / 58V Batteriesicherung Nennladestrom Nennladeleistung 625 W/12 V, 1250 W/24 V, 1875 W/36 V, 2500 W/48 V 150V (am niedrigsten...
Seite 27
Tracer6210AN Modell Elektrische Parameter 12/24 VDC oder Auto Nennspannung des Systems Betriebsspannungsbereich des 8V ~ 32V Controllers Blei-Säure-Batterietyp Versiegelt (Standard) / GEL / FLD / benutzerdefiniert. Lithiumbatterietyp LiFePO4 / Li(NiCoMn)O2 / Benutzer 80A/58V Batteriesicherung Nennladestrom Nennladeleistung 750 W/12 V, 1500 W/24 V 100 V (bei niedrigster Temperatur) Max.
