Caratec CAK1650.DU Montageanleitung Seite 3

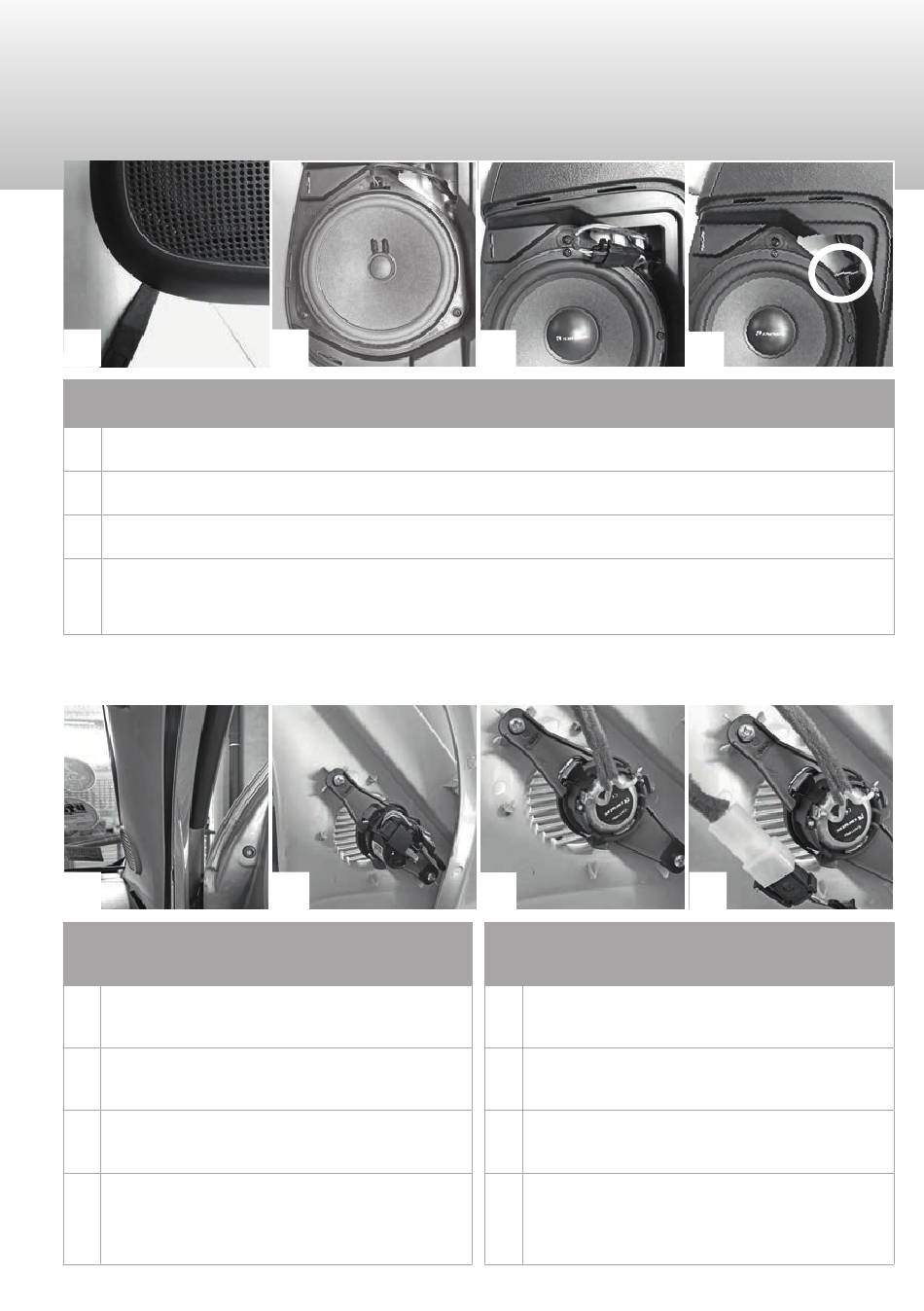

4. Montage Tieftöner
1.
Tieftöner montieren
Montagehinweise
1. Tieftöner-Blende in der Tür entfernen:
Dazu mit einem Kunststoffkeil wischen Blende und Türverkleidung gehen und Blende abhebeln.
2. Sofern vorhanden, den Tieftöner entfernen. Dazu die drei Kreuzschlitz-Schrauben entfernen, Tieftöner
herausnehmen und Stecker lösen.
3. Neuen Tieftöner mit Einbauring montieren. Dazu den Anschluss-Adapter mit dem fahrzeugseitigen
Lautsprecher-Stecker verbinden.
4. Beim rechten Tieftöner die Leitungen durch die rechte Einkerbung am Adapterring führen,
beim linken links.
Tieftöner mit den drei Kreuzschlitzschrauben befestigen.
Auf die Ausrichtung des Adapters achten: Der Caratec Schriftzug muss waagrecht lesbar sein.
5. Montage Hochtöner
1.
Hochtöner montieren
Montagehinweise (ohne Abbildung)
Fahrzeuge mit Serien-A-Säulenverkleidung:
1. Türdichtung abziehen.A-Säulenverkleidung
oben beginnend vorsichtig ausclipsen und
abziehen.
2. Sofern vorhanden, den alten Hochtöner entfer-
nen und den Stecker lösen.
3. Hochtöner in die Aufnahme einclipsen (auf
Lage der Einkerbung achten)
4. Die Anschlussleitung mit dem fahrzeugseitigen
Leitungssatz verbinden.
Verkleidung wieder anbringen, auf Clips und
den Führungsdorn oben innen an der Verklei-
dung achten. Dichtung wieder aufstecken.
2.
2.
3.
3.
Hochtöner montieren
Montagehinweise (wie abgebildet)
Fahrzeuge mit Verdunkelung:
1. Verdunkelung nach Herstellervorgaben entfer-
nen oder unten so lösen, dass der Einbauort
des Hochtöners zugänglich ist.
2. Sofern vorhanden, den Hochtöner entfernen
und den Stecker lösen.
3. Hochtöner in die Aufnahme einclipsen (auf
Lage der Einkerbung achten).
4. Die Anschlussleitung mit dem fahrzeugseitigen
Leitungssatz verbinden.
Verdunkelung wieder anbringen.
4.
4.
