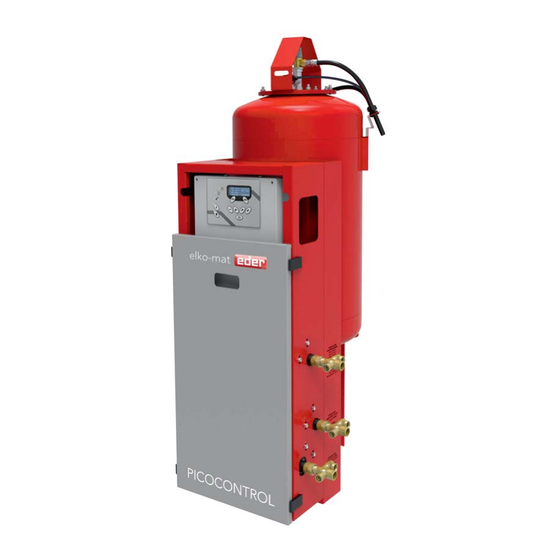

- Seite 1 ANTON EDER GMBH Leisach 52 A-9909 Leisach www.eder-heizung.at PICOCONTROL Ergänzung zur Bedienungsanleitung MCK MCM Original-Bedienungsanleitung Ver.01/2021-de...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Hydraulische Anschlussschemen Stromlaufpläne Nachspeisemodul Technische Daten Ersatzteilliste Konformitätserklärungen HINWEIS! Abbildungen in diesem Dokument können sich je nach Type und Ausstattung vom gelieferten Modell unterscheiden. INFORMATION! Dieses Handbuch bezieht sich auf Geräte der Serie picocontrol kompakt mit Software- Version V1.29. Bei Softwareversionen, die sich von dieser unterscheiden kann es zu geringfügigen Abweichungen hinsichtlich Geräteausführung und Bedienung kommen. - Seite 3 HINWEIS! EDER-Geräte werden im Werk vor der Auslieferung einer Funktionsprüfung unterzogen und dabei wird das Gerät mit einem frostgeschützten Prüfwasser-Fertiggemisch gefüllt. Nach erfolgter Funktionsprüfung wird das Gerät zwar so weit als möglich wieder entleert, aber trotzdem können je nach Gerätetype und Aufbau kleine Mengen an Prüfwasser (max.
-
Seite 4: Hydraulische Anschlussschemen
1. Hydraulische Anschlussschemen 1. Hydraulische Anschlussschemen picocontrol kompakt mit Entgasungsfunktion (Standardschema): Optionen: -Modul, Webmodul, Busmodul, -1 Nachspeisemodul, Wasserbehand- lung, Systemtrenner, Fühler T2 Abstand: min. 0,5 m... - Seite 5 1. Hydraulische Anschlussschemen picocontrol kompakt ohne Entgasungsfunktion: Optionen: -Modul, Webmodul, Busmodul, -1 Nachspeisemodul, Wasserbehand- lung, Systemtrenner, Fühler T2, Bypass (bauseits)
- Seite 6 1. Hydraulische Anschlussschemen picocontrol kompakt mit Entgasungsfunktion mit Vorschaltgefäß: Optionen: -Modul, Webmodul, Busmodul, -1 Nachspeisemodul, Wasserbehand- lung, Systemtrenner, Fühler T2, Vorschaltgefäß Abstand: min. 0,5 m...
-
Seite 7: Stromlaufpläne
2. Stromlaufpläne 2. Stromlaufpläne... - Seite 8 2. Stromlaufpläne...
- Seite 9 2. Stromlaufpläne...
-
Seite 10: Nachspeisemodul Pcf
LEGENDE geprüft: freigeg. picocontrol PCK Größe: A4 Revision: 0 Bezeichnung Beschreibung eder Steuerelektronik: Grundplatine picocontrol, Typ 200331 (alternativ auch passend: Grundplatine multicontrol, Typ 200331) eder Steuerelektronik: Prozessorplatine multicontrol, Typ ABCO Motor von Pumpe 1 Nachspeisemodul : Magnetventil ( OPTION Nachspeisemodul : Wasserzähler Impulsausgang (... -
Seite 11: Technische Daten
4. Technische Daten 4. Technische Daten elko-mat eder picocontrol kompakt PCK Nenninhalt Liter max. Betriebsdr. Gerät ( max. Betriebsdr. Behälter ( PN bar max. Temp. am °C Einbringung Kippmaß 1500 1500 1500 1630 1700 2250 Spannung V/Hz 230/50 max. Leistung... -
Seite 12: Ersatzteilliste
