Folgendes benötigen Sie für die Installation:
• einen Bleistift zum Anzeichnen der Bohrlöcher
• eine geeignete Bohrmaschine
• für die Wandbeschaffenheit geeignete Dübel
• einen Schraubendreher
• eine Wasserwaage
IR 2050

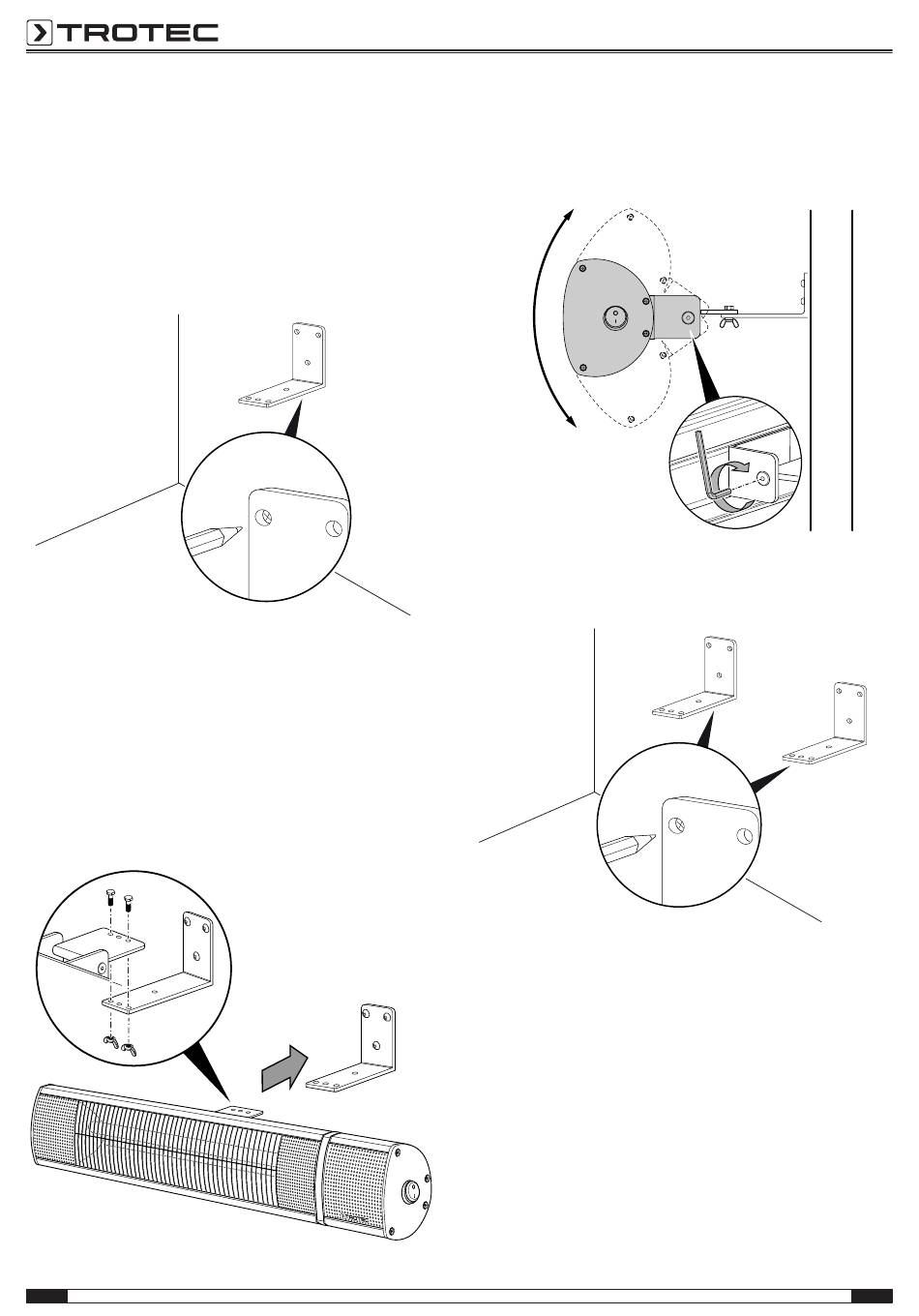

1. Zeichnen Sie die Bohrlöcher an die Wand.
2. Bohren Sie die Löcher an den markierten Stellen in die
Wand.
3. Setzen Sie geeignete Dübel in die Bohrlöcher ein.
4. Schrauben Sie den Befestigungswinkel an der Wand an.
5. Überprüfen Sie den Befestigungswinkel auf festen Sitz.
6. Schrauben Sie das Gerät an den Befestigungswinkel.
Schrauben Sie dazu die Halterung für die Wandmontage
mithilfe der Befestigungsschrauben und der Flügelmuttern
an dem Befestigungswinkel fest.
7. Überprüfen Sie das Gerät auf festen Sitz.
8
8. Drehen Sie das Gerät in den gewünschten Neigungswinkel.
Das Gerät ist um 90° nach oben und unten verstellbar.
Fixieren Sie den Neigungswinkel mithilfe des
Innensechskantschlüssels.
90°
IR 3050
1. Zeichnen Sie die Bohrlöcher an die Wand.
2. Bohren Sie die Löcher an den markierten Stellen in die
Wand.
3. Setzen Sie geeignete Dübel in die Bohrlöcher ein.
4. Schrauben Sie die Befestigungswinkel an der Wand an.
5. Überprüfen Sie die Befestigungswinkel auf festen Sitz.
6. Schrauben Sie das Gerät an die Befestigungswinkel.
Schrauben Sie dazu die Halterungen für die Wandmontage
mithilfe der Befestigungsschrauben und der Flügelmuttern
an den Befestigungswinkeln fest.
Heizstrahler IR 2050 / IR 3050
