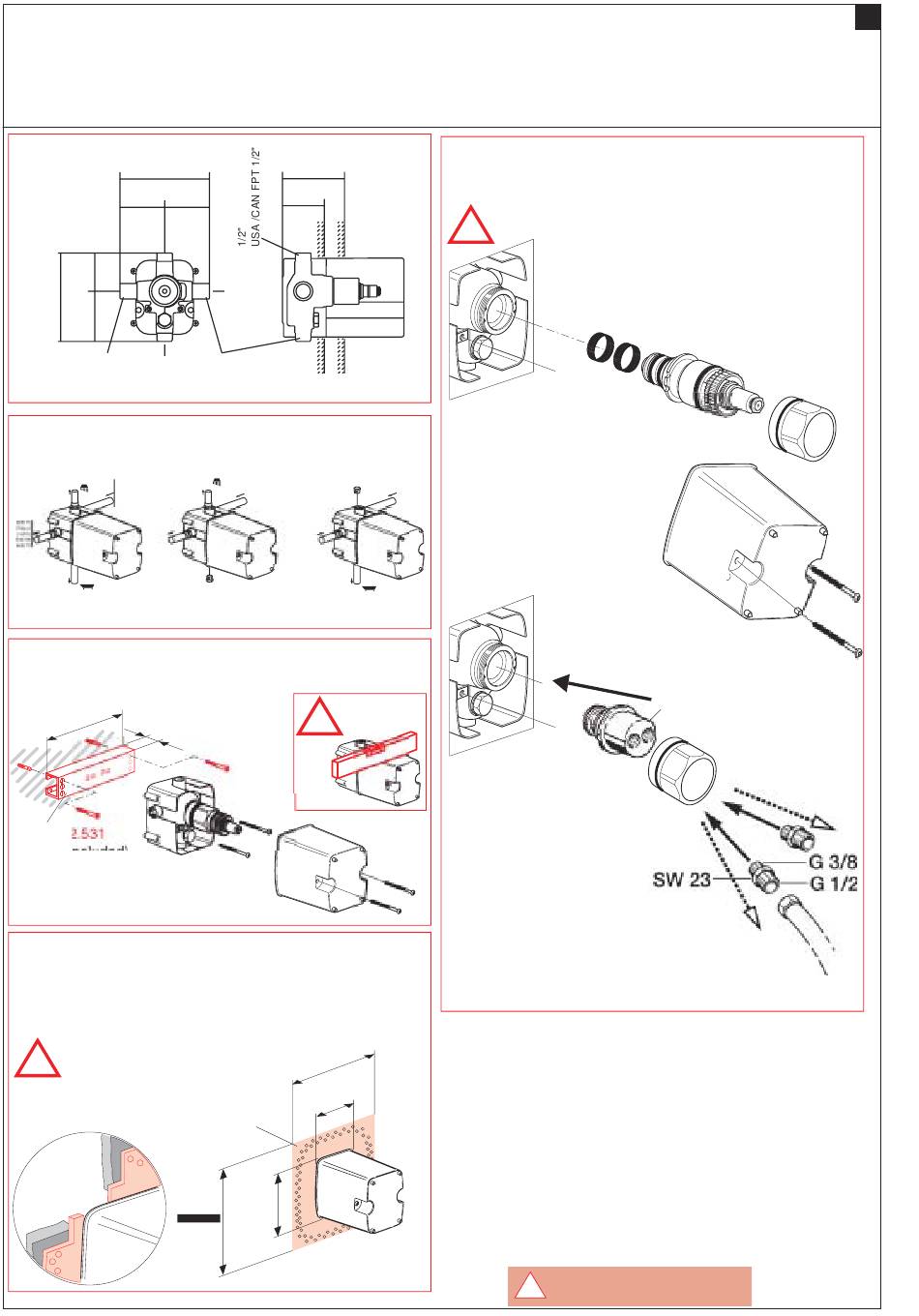

KWC THERM-UP VARIO Montage- Und Serviceanleitung Seite 3

Befestigung Befestigung Befestigung Befestigung Befestigung
Fixation Fixation Fixation Fixation Fixation
Fissaggio Fissaggio Fissaggio Fissaggio Fissaggio
Fijación Fijación Fijación Fijación Fijación
Connection Connection Connection Connection Connection
156 mm
6"
78 mm 78 mm
3" 3"
67
2 1/64"
154 mm
6"
87
3 1/64"
1/2"
Installation Installation
Instalación Installation
kalt
froid
freddo
fria
cold
c
ca
Befestigung Fixation
Fijación Connection
150 mm / 6"
25 mm
1"
Z.532
(not included)
Fliesenleger : Dichtmanschette einsetzen
Carreleur : Poser la manchette d'étanchéité
Piastrellista : Montare la fascetta di tenuta
Albañil : Colorarel rec.
When tiling : Use sealing sleeve
!
280 mm
10 1/64"
max 110mm 4 9/32"
min 75mm 2 29/32"
1/2"
Installazione
Fissaggio
!
240 mm
9 3/64"
90 mm
3 17/32"
Z.534.503
(not included)
123 mm
4 27/32"
Spülen nach DIN 1988
Spurgare secondo DIN 1998
Tapones para el enjuagado según DIN 1998
!
D D D D D
Nach der neuen DIN 1988 ist das Spülen von neu verlegten Trinkwasser-
leitungen zwingend vorgeschrieben.
1.Anschluss Warmwassernetz.
2.Anschluss Kaltwassernetz.
F F F F F
Selon la récente norme DIN 1988, le rinçage des conduites d'eau potable
nouvellement posées est prescrit impérativement.
1.Raccord du réseau d'eau chaude
2.Raccord du réseau d'eau froide
Secondo le nuove norme DIN 1988 è obbligatoriamente prescritto il lavaggio
I I I I I
delle condutture per l'acqua potabile di nuova installazione.
1.Collegamento rete acqua calda.
2.Collegamento rete acqua fredda.
Sp Sp
Sp Sp Sp
De acuerdo con la nueva norma DIB 1988, se prescribe forzosamente el
enjuagado de las cañerías de agua potable recién tendidas.
1.Empalme a la red de agua caliente.
2.Empalme a la red de agua fría.
E E E E E The new DIN 1988 specifies compulsory flushing of newly laid drinking water
pipes.
1.Warm water system connection.
2.Cold water system connection.
Not required for USA Not required for USA
Not required for USA Not required for USA Not required for USA
!
Rinçage selon DIN 1988
Flushing to DIN 1998
Z.534.503
(not included)
1 1 1 1 1
