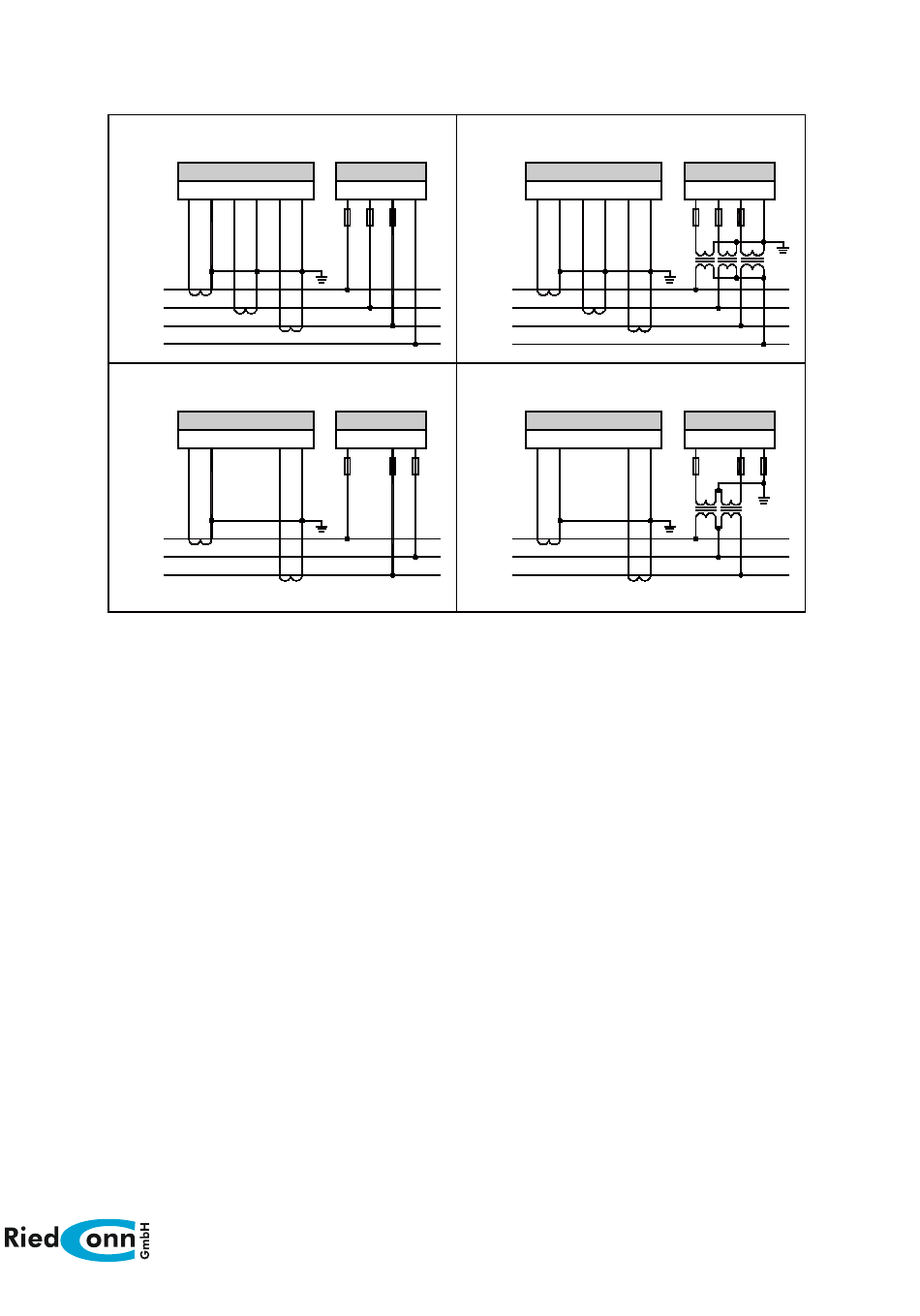

Messspannung Verdrahtungsplan
3P4W,3CT,no PT
S1 S2 S1 S2 S1 S2
4
5
6 7
L1 *
*
L2
L3
N
3P3W,2CT,no PT
S1 S2
4
5
6 7
*
L1
L2
L3
Verdrahtungsanweisung
1) Die Eingangsspannung darf nicht höher sein als die
Nenn-Eingangsspannung des Produkts.
2) Der standardmäßige Eingangsnennstrom beträgt 5A oder 1A. Bei mehr als
5A muss ein externer Stromwandler verwendet werden.
3) Um sicherzustellen, dass die Eingangsspannung reziprok dem Strom
entspricht, muß die Phasenfolge korrekt sein, da sonst Werte- und
Anzeigefehler bei Leistung und Energie auftreten können.
4) Das Messgerät kann im dreiphasigen Dreileiter- oder dreiphasigen
Vierleitermodus arbeiten. Bitte wählen Sie die entsprechende Verkabelungs-
methode entsprechend Ihrer Anwendung aus.
