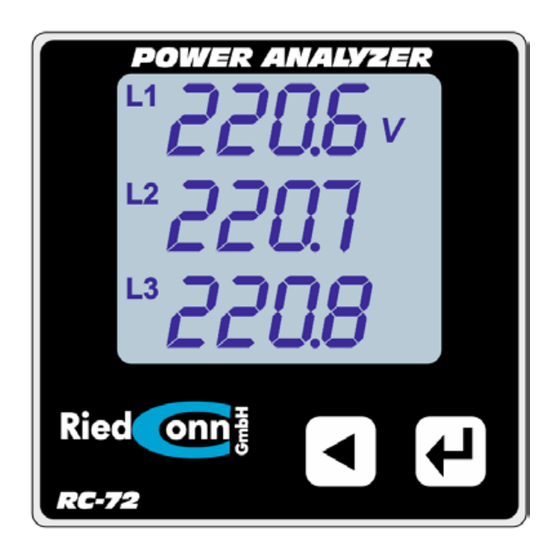

Multifunktion Power Analyzer
Bedienungsanleitung
-Deutsch-
Diese Bedienungsanleitung ist gültig für Artikel:
True
RC-72
RMS
Elektrische
Messgrößenerfassung
im Niederspannungsnetz
Drehstromnetz 340...450V
(Phase - Phase)
Wechselstromnetz 195...260V
(Phase - Neutralleiter)
Stromwandleranschluss
Wandlerprimärstrom einstellbar
True RMS Messung
www.stromverteiler24.de
V1.0
- 1 -
Wir behalten uns das Recht vor, die technischen Merkmale ohne Benachrichtigung zu ändern.
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für RiedConn RC-72
- Seite 1 Multifunktion Power Analyzer Bedienungsanleitung -Deutsch- Diese Bedienungsanleitung ist gültig für Artikel: True RC-72 Elektrische Messgrößenerfassung im Niederspannungsnetz Drehstromnetz 340...450V (Phase - Phase) Wechselstromnetz 195...260V (Phase - Neutralleiter) Stromwandleranschluss Wandlerprimärstrom einstellbar True RMS Messung www.stromverteiler24.de V1.0 - 1 - Wir behalten uns das Recht vor, die technischen Merkmale ohne Benachrichtigung zu ändern.
-
Seite 2: Vor Gebrauch
Vielen Dank für den Kauf dieses RiedConn Produkts. Bitte lesen Sie diese Bedienungshinweise sorgfältig vor der Inbetriebnahme durch, um alle Möglichkeiten des Geräts voll zu nutzen sowie zu Ihrer eigenen Sicherheit. 1. VOR GEBRAUCH Bitte prüfen Sie das Gerät vor der Erstbenutzung auf einen möglichen Transportschaden. -
Seite 3: Sicherheitshinweise
SICHERHEITS HINWEISE Achtung: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, öffnen Sie nicht das Gehäuse. Es gibt im Geräteinnern keine vom Benutzer wartbaren Teile. Reparatur- und Wartungsarbeiten überlassen Sie unbedingt dem qualifizierten Kundendienst. Die Verpackung bitte wieder Verwerten oder nach den gesetzlichen Verpackungsvorschriften entsorgen. -
Seite 4: Inhaltsverzeichnis
1. PRODUKT BESCHREIBUNG …………………………………………….- 5 - 1.1 Ü ..................- 5 - BERBLICK 1.2 K ................- 5 - URZÜBERSICHT 2. TECHNISCHE DATEN ................- 6 - 2.1 T ............... - 6 - ECHNISCHE SPEZIFIKATION 2.2 M ..................- 8 - ESSGRÖßEN 3. -
Seite 5: Produkt Beschreibung
1. Produkt Beschreibung 1.1 Überblick Der Power Analyzer RC-72 eignet sich zum Messen der elektrischen Größen in einem 1 / 3 oder 4-Leiter Drehstromnetz. Das Gerät erfasst Ströme, Spannungen, Frequenz und Betriebsstunden. Ferner werden die Strommittelwerte und deren Maximalwerte angezeigt. -
Seite 6: Technische Daten
2. Technische Daten 2.1 Technische Spezifikation Arbeitsumfeld Arbeitstemperatur -10°C -- 55°C Lagertemperatur -25°C -- 70°C ≤95% RH, keine Kondensation Luftfeuchtigkeit ≤2500m über NN Arbeitshöhe Verschmutzungsgrad Verwendung bei nicht korrosivem Gas IP Schutzgrad Front Panel IP54, Gehäuse Rückseite IP20. Zwischen Signal, Stromversorgung, Ausgangsklemme Isolation und Gehäusewiderstand>... - Seite 7 Energieimpulsausgang Impulsbreite 80ms±20% Max. Anschlussspannung 35V Max. Ausgangsstrom 10mA ≤10Hz Pulse Frequenz Output object Import aktive Energie, Import reaktive Energie Kommunikation Schnittstelle Schnittstelle RS-485 Datenrate Bis zu 9.6 kbps Daten Protokoll Modbus-RTU Isolierspannung 2000 VAC (1 min) Elektromagnetische Verträglichkeit Störfestigkeit IEC 61000-4-2-III Störfestigkeit gegen hochfrequente IEC 61000-4-3-III...
-
Seite 8: Messgrößen
2.2 Messgrößen Messgröße Genauigkeit Einheit V1/V2/V3 [V,kV] U12/U23/U31 [V,kV] I1/I2/I3 [A,kA] ±0.01Hz [Hz] P1/P2/P3 [kW,MW,GW] [kW,MW,GW] Q1/Q2/Q3 [kvar,Mvar,Gvar] [kvar,Mvar,Gvar] S1/S2/S3 [kVA,MVA,GVA] [kVA,MVA,GVA] PF1/PF2/PF3 — — EP+/EP- 0.5S [kWh,MWh] EQ+/EQ- [kvarh,Mvarh] EQ1/EQ2/EQ3/EQ4 [kvarh,Mvarh] www.stromverteiler24.de V1.0 - 8 - Wir behalten uns das Recht vor, die technischen Merkmale ohne Benachrichtigung zu ändern. -
Seite 9: Installation
3. Installation 3.1 Maße 5(max) 44.5 Bild 3-1 RC-72 Schalttafel Ausschnittsmaße 3.2 Installation Installieren Sie das Messgerät von Vorne in den Montageausschnitt. Schieben Sie das Messgerät bis zum Einrasten der seitlichen Federelemente in die Montageplatte. www.stromverteiler24.de V1.0 - 9 -... -
Seite 10: Hilfsspannung
3.3 Verdrahtungsplan Hilfsspannung 230V AC RS232 RS485 47 48 59 60 A B S Energy pulse Communication Power supply Current input Voltage input S1 S2 S1 S2 S1 S2 V2 V3 VN 6 7 8 12 13 www.stromverteiler24.de V1.0 - 10 - Wir behalten uns das Recht vor, die technischen Merkmale ohne Benachrichtigung zu ändern. -
Seite 11: Verdrahtungsanweisung
Messspannung Verdrahtungsplan 3P4W,3CT,no PT 3P4W,3CT,3PT S1 S2 S1 S2 S1 S2 V3 VN S1 S2 S1 S2 S1 S2 V3 VN 13 14 12 13 L1 * 3P3W,2CT,no PT 3P3W,2CT,2PT S1 S2 S1 S2 V3 V2 S1 S2 S1 S2 V3 V2 13 14 13 14... -
Seite 12: Bedienung
4. Bedienung 4.1 Tastatur Beschreibung 1－Modell 2－Display Anzeige 3－Taster www.stromverteiler24.de V1.0 - 12 - Wir behalten uns das Recht vor, die technischen Merkmale ohne Benachrichtigung zu ändern. -
Seite 13: Display
4.2 Display Der Power Analyzer kann die nachfolgenden Messwerte anzeigen. Durch die Tasten “ ” oder “ ” kann hierbei nach unten oder oben gescrollt werden. Echtzeitmessung Phasenspannungen verkettete Spannungen Phasenströme 3 Phasen Wirkleistung Summe Wirkleistung 3 Phasen Blindleistung Summe Blindleistung 3 Phasen Scheinleistung Summe Scheinleistung 3 Phasen Leistungsfaktor... - Seite 14 Tabelle 4-1 Display Seiten – Elektrische Werte Display Beschreibung 3 Phasen Spannungen V1＝220.6V V2＝220.7V V3＝220.8V Verkettete Spannungen U12＝380.0V U23＝380.1V U31＝380.3V 3 Phasen Ströme I1＝5.011A I2＝5.012A I3＝5.013A。 3 Phasen Wirkleistung P1＝5701W P2＝5702W P3＝5703W Summe Wirkleistung P＝5700W 3 Phasen Blindleistung Q1＝680.5va Q2＝680.6var Q3＝680.7var Summe Blindleistung Q＝2200var...
- Seite 15 3 Phasen Scheinleistung S1＝7817VA S2＝7818VA S3＝7819VA Summe Scheinleistung S＝6700VA 3 Phasen Leistungsfaktor PF1＝0.932 PF2＝0.931 PF3＝0.930 Summe Leistungsfaktor PF＝0.980 Neutralleiterstrom (interpoliert) In=0.108A Frequenz F＝50Hz Betriebsdauer (Angaben in Minuten) Zeit=271536 Minuten www.stromverteiler24.de V1.0 - 15 - Wir behalten uns das Recht vor, die technischen Merkmale ohne Benachrichtigung zu ändern.
- Seite 16 Tabelle 4-2 Energie Display Seiten Display Beschreibung Import gesamt Wirkenergie. EP+＝38866.77kWh Export gesamt Wirkenergie. EP-＝162003kWh Import gesamt Blindenergie EQ+＝300201.05kvarh Export gesamt Blindenergie. EQ-＝150020.05kvarh。 Tabelle 4-3 Fehlermeldung bei Phasenfolgefehler Display interface Instruction Wenn die Phasenfolge des 3 Phasen- anschluß kein Rechtsdrehfeld ergibt, wird die Fehlermeldung Err 123 angezeigt.
-
Seite 17: Einstellungen
4.3 Einstellungen Das Einstellmenü übernimmt den hierarchischen Verwaltungsmodus: In der ersten Zeile werden die Menüinformationen der ersten Ebene angezeigt, in der zweiten Zeile die Menüinformationen der zweiten Ebene und in der dritten Zeile die Einstellwerte. Die Gesamtübersicht für das Einstellungsmenü sieht wie folgt aus: Grundeinstellungen Passwort Zyklusanzeige... - Seite 18 Kommunikation Geräte Adresse Baudrate Datenformat Kommunikations Protokoll Software Version Versionsnummer www.stromverteiler24.de V1.0 - 18 - Wir behalten uns das Recht vor, die technischen Merkmale ohne Benachrichtigung zu ändern.
- Seite 19 Tabelle 4-3 Beschreibung des Einstellmenüs 1. Ebene 2. Ebene 3. Ebene Beschreibung Passwort ～ Benutzer Passwort NO：keine Zyklusanzeige Zyklusanzeige YES：Zyklusanzeige, oder 3s Interval Zeit Hintergrundbel. 0～180 Einheit s, 0: immer an Display Startwert Spannung, Strom Startseite nach dem u.s.w. Einschalten 0: Limit Alarm AUS Alarm Display blinkt...
- Seite 20 Sekundärspannung Sekundärspannung 0～690 V Bereich Primärstrom Primärstrom 0～9999 kA Bereich Sekundärstrom Sekundärstrom für 0～6 A Stromwandler Einstellung. Geräte Adresse ～ Kommunikation Adresse： 1～247 Baudrate ～ Unit bps ： no check, one stop First communication ：odd check, one Data format stop bit Beschreibung ：even check, one in Englisch...
-
Seite 21: Systemparameter Einstellungen
Aufrufen des Einstellmenüs: Drücken Sie die Taste " " im Anzeigezustand des Messgeräts. Das Messgerät zeigt " " an. Drücken Sie die Taste " " und geben Sie das Kennwort mit den Tasten " " und " " ein. Das werksseitige Passwort des Systems lautet 0001. Drücken Sie zur Bestätigung „... - Seite 22 Enter programming mode Change password to 112 Clear energy Save modified data and exit programming mode www.stromverteiler24.de V1.0 - 22 - Wir behalten uns das Recht vor, die technischen Merkmale ohne Benachrichtigung zu ändern.
-
Seite 23: Signal Eingang Einstellungen
4.3.2 Signal Eingang Einstellungen z.b. Eingangsspannung = 10kV/100V / max. Stromstärke 2000A/5A. Diese Paramter müssen Sie wie im u.s. Diagramm ersichtlich, einstellen. Die Werkseinstellungen sind hierbei: 400 / 1 und 150 / 5 (siehe Hinweis in der Grafik) Bitte ändern Sie diese Werte nicht ab, wenn Sie dieses Messgerät in Verbindung mit einem Stromverteiler erworben haben. -
Seite 24: Communication Setting
4.3.3 Communication setting (Experten Modus / Beschreibung nur in Englisch) If the instrument communication address is set to 12, the baud rate is 9600, and the data format is E81 even parity mode, the menu operation steps are as follows: Enter programming mode Change slave address to 12 Change baud rate to 9600... - Seite 25 5 Function 5.1 Energy pulse output The meter provides active and reactive energy metering, and the power data can be transmitted and calibrated through 2 power pulse outputs. Picture 5-3 Energy pulse output (1) Pulse constant：5000 imp/kWh (all ranges), the meaning is when the meter accumulates 1kWh, the number of pulse output is 5000.
-
Seite 26: Communication (In Englischer Sprache)
6. Communication 6.1 Physical layer 1) RS485 communication interface, asynchronous half-duplex mode; 2) Communication speed 2400 ~ 9600bps can be set, the factory default is 9600 bps; 3) Byte transfer format (N81, N82, E81, O81): 1 start bit, 8 data bits, (1 parity bit), 1/2 stop bit. 6.2 Communication protocol The instrument supports the standard Modbus-RTU communication protocol. -
Seite 27: Message Format Instruction
compares it with the value in the received CRC field. If the two values are not equal, it occurs. error. 6.3 Message format instruction Read the data register value (function code is 0x03/0x04) Request Data code Frame Address Function code Check code Starting register structure... - Seite 28 Write setting register (function code 0x10) Request Data code Frame Address Function Starting Check code Register Number of Writing structure code code address of length register bytes values registers Occupied 1 byte 1 byte 2 bytes 2 bytes 1 byte 2N bytes 2 bytes bytes...
-
Seite 29: Appendix Communication Address Information Table
Appendix Communication address information table Primary grid data Address Format Data description Unit (HEX) 0006-0007 float Voltage-L1 0008-0009 float Voltage-L2 000A-000B float Voltage-L3 000C-000D float Voltage-L12 000E-000F float Voltage-L23 0010-0011 float Voltage-L31 0012-0013 float Current-L1 0014-0015 float Current-L2 0016-0017 float Current-L3 0018-0019 float... -
Seite 30: Econdary Grid Data
Secondary grid data Address Format Data description Unit (HEX) 003A Power factor-L1 0.001 003B Power factor-L2 0.001 003C Power factor-L3 0.001 003D Voltage-L1 0.1V 003E Voltage-L2 0.1V 003F Voltage-L3 0.1V 0040 Voltage-L12 0.1V 0041 Voltage-L23 0.1V 0042 Voltage-L31 0.1V 0043 Current-L1 0.001A 0044... -
Seite 31: Max./Min Value And Demand Data
0056-0057 long 0058-0059 long Inductive reactive energy 1varh 005A-005B long Capacitive reactive energy 1varh 005C-005D long Apparent energy 1VAh 005E-005F long First-quadrant reactive energy 1varh 0060-0061 long Second-quadrant reactive energy 1varh 0062-0063 long Third-quadrant reactive energy 1varh 0064-0065 long Fourth-quadrant reactive energy 1varh 0066 Neutral line current... - Seite 32 0110 Max. total power factor 0.001 0111 Max. grid frequency 0.01Hz 0112-0117 Reserved 0118 Min. voltage-L1 0.1V 0119 Min. voltage-L2 0.1V 011A Min. voltage-L3 0.1V 011B Min. voltage-L12 0.1V 011C Min. voltage-L23 0.1V 011D Min. voltage-L31 0.1V 011E Min. current-L1 0.001A 011F Min.
-
Seite 33: Etting Parameters
01CA Current demand of last cycle-L3 0.001A 01CB Total active power demand of last cycle 01CC Total reactive power demand of last cycle 1var 01CD Total apparent power demand of last cycle 01CE-01CF Reserved 01D0 Max. current demand-L1 0.001A 01D1 Max. - Seite 34 2：4800bps 3：9600bps 0805 High byte: data format 0：N,8,1 1：E,8,1 2：O,8,1 3：N,8,2 0806-0807 0808 High byte: wiring mode 0：3P4W 1：3P3W 2：1P2W Low byte: grid frequency 0：50Hz 1：60Hz 0809 High byte: dispaly energy 0：close energy display 1：enable energy display Low byte:reserved 080A PT secondary voltage rated 1～660V value...
- Seite 35 Version No.：V18.09A www.stromverteiler24.de V1.0 - 35 - Wir behalten uns das Recht vor, die technischen Merkmale ohne Benachrichtigung zu ändern.
