Dreiwegeventil
MONTAGEANLEITUNG
Allgemeines
Montage
Mindestens 25 mm Freiraum !
Montage Ventilantrieb

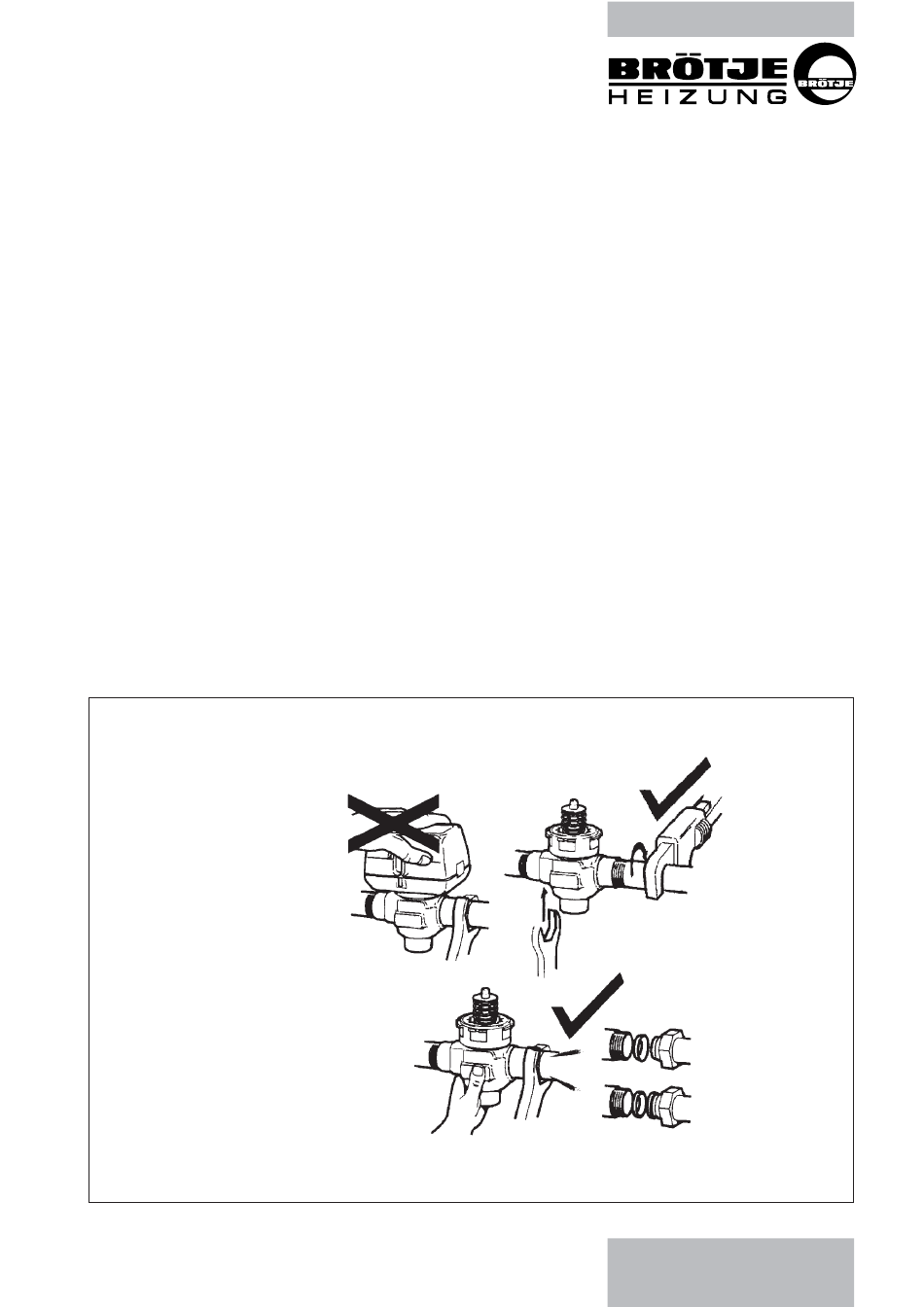

Abb. 1 Montage
Zur Montage und Verdrahtung des Dreiwegeventils USV 3 ist die
Installationsanleitung W / WH zu beachten!
Wichtig! Beachten Sie die Ventilstellung und den Elektroanschluß auf der
Rückseite dieser Anleitung.
Die Einbaulage des Dreiwegeventils ist beliebig, jedoch darf der
Ventilantrieb nicht mehr als 90° gegen die Vertikale geneigt sein. Stellen
Sie sicher, daß um den Ventilantrieb herum genügend Freiraum für
Wartung und Austausch vorhanden ist.
Zum Entfernen des Ventilantriebes ist oberhalb ein Freiraum von 25 mm
erforderlich!
Beim Einbau des Dreiwegeventils in die Solaranlage sollte es nicht an
Stellen montiert werden, an denen es im geschlossenen Zustand
Systementleerungen, Kaltwasserzufluß oder Bypassleitungen blokieren
kann.
Fassen Sie den Ventilantrieb weder während der Herstellen der
Verbindungen noch während dem Anziehen der Anschlüsse an. Halten Sie
das Ventilgehäuse entweder mit der Hand oder mit einem einstellbaren
Schlüssel an den sechseckigen oder flachen Stellen.
Den Ventilantrieb auf das Dreiwegeventil setzen, mit leichtem Druck nach
unten in Richtung Dreiwegeventil drücken und gleichzeitig um 1/4
Umdrehung (45°) im Uhrzeigersinn drehen.
DREIWEGEVENTIL
USV 3
loading

Inhaltszusammenfassung für BROTJE USV 3

  • Seite 1 MONTAGEANLEITUNG DREIWEGEVENTIL USV 3 Allgemeines Zur Montage und Verdrahtung des Dreiwegeventils USV 3 ist die Installationsanleitung W / WH zu beachten! Wichtig! Beachten Sie die Ventilstellung und den Elektroanschluß auf der Rückseite dieser Anleitung. Montage Die Einbaulage des Dreiwegeventils ist beliebig, jedoch darf der Ventilantrieb nicht mehr als 90°...
  • Seite 2 Abb. 2 Ventilstellung und Stromanschluß Hebel braun (Dauerspannung) schwarz (Steuerspannung) blau (Nulleiter) Entriegelung (Bei Demontage drücken und Motor nach links drehen) Funktion Ruhestellung Weg AB-B offen, Hebel oben (wie in Abb. dargestellt, schwarz spannungslos) Arbeitsstellung Weg AB-A offen, Hebel unten (an schwarz liegt Spannung) Laufzeit des Motors ca.
