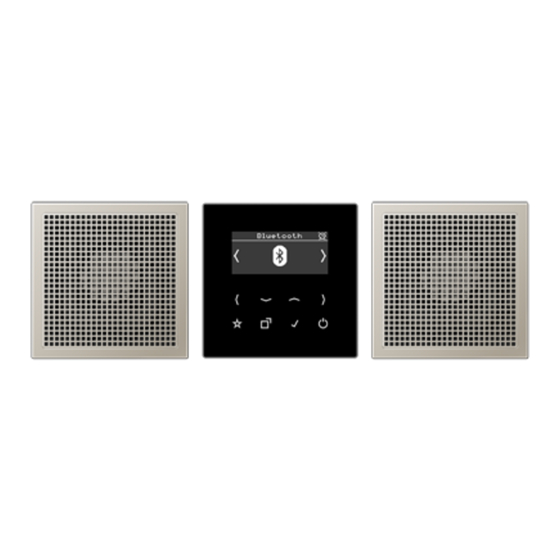

Smart Radio DAB+ und Smart Radio DAB+ Bluetooth
Smart Radio DAB+
DE
Art.-Nr.: DAB ..
Smart Radio DAB+ Bluetooth
Art.-Nr.: DAB .. BT ..
Bedienungsanleitung
1 Sicherheitshinweise
Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten.
Gefahr durch elektrischen Schlag. Vor Arbeiten am Gerät Netzspannung freischalten und Sicherungsautoma-
ten abschalten.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Bestimmungsgemäßer Gebrauch
- DAB-Empfang im Frequenzbereich 174 MHz bis 240 MHz (VHF-Band III und Kanal 13)
- UKW-Empfang im Frequenzbereich 87,5 MHz bis 108 MHz (VHF-Band II)
- Montage in Gerätedose nach DIN 49073 (Empfehlung: tiefe Dose)
3 Produkteigenschaften
- Digitalradio mit Display und Sensortasten
- Echtglasfront
- Stereoempfang
- Anschlussklemmen für zwei Lautsprecher
- Stereo-/Monoumschaltung
- Einfache Bedienung
- Integrierte Antenne für DAB+ und UKW
- Hohe Empfangsqualität
- Automatischer Sendersuchlauf
- Speicherung von 8 Favoriten DAB+ und 8 Favoriten UKW (bleiben nach Spannungsausfall erhalten)
- Einschalten mit letztem Sender
- Einschalten mit letzter Lautstärke
- Einschalten mit letztem Betriebsmodus (DAB+ oder UKW)
- Anzeige von Senderinformationen, Uhrzeit und aktuellen Einstellungen
- Aktualisierung der Uhrzeit über RDS und DAB+
- Display-Helligkeit einstellbar
- Nachtmodus
- Weckfunktion
- Sleep-Modus
- Ein-/Ausschalten über Nebenstelle
- Line-Out-Ausgang (AUX) zum Anschluss an externe Verstärker
- Optionale externe Wurfantenne Art.-Nr.: RAD-ANT
Nur Version mit Bluetooth
- Wiedergabe und Steuerung der Musik von mobilen Geräten über Bluetooth
- Speicherung von 8 Bluetooth-Audioquellen
- Bluetooth-Gerätename änderbar
0024075202
1 / 7
31.07.2020
