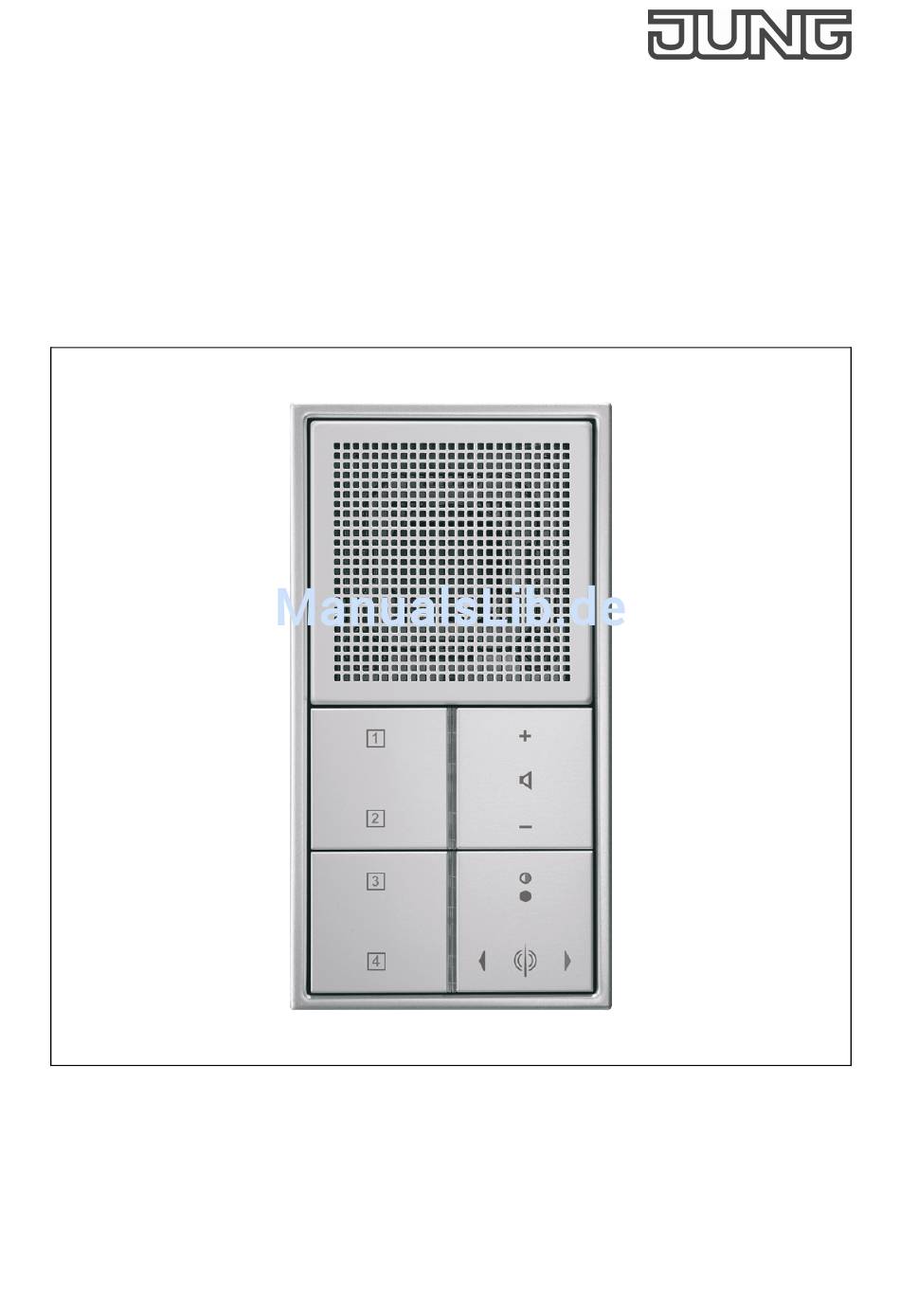

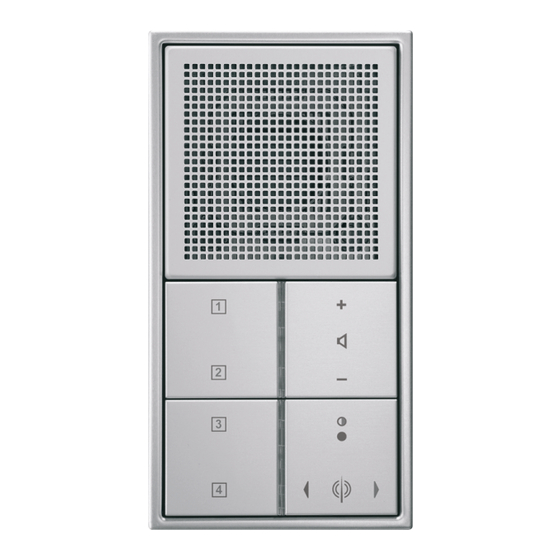

- Seite 1 Radio Art.-Nr.: RAN ..514.. RAN ..914.. ALBRECHT JUNG GmbH & CO.KG Volmestraße 1 Telefon +49.2355.806-0 E-mail: mail.info@jung.de D-58579 Schalksmühle Telefax +49.2355.806-189 Internet: www.jung.de www.jungradio.de...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheitshinweise ..................3 2. Geräteaufbau....................4 2.1.Bedienelemente ..................... 4 3. Funktion......................5 3.1.Bestimmungsgemäßer Gebrauch..............5 3.2.Produkteigenschaften ..................5 4. Bedienung ..................... 6 5. Informationen für Elektrofachkräfte ............7 5.1.Montage und elektrischer Anschluss ............. 7 6. Inbetriebnahme ................... 10 7. -
Seite 4: Geräteaufbau
2. Geräteaufbau Abb. 1 Explosionsdarstellung LS-Programme (1) Radio (2) Tastensatz (senkrecht oder waagerecht) (3) Kunststoffschrauben (4) Designrahmen (5) Tragring mit Netzteil (6) Hebel (7) Ausgang Netzteil Für LS-Programme ist die Montage in Mehrfachrahmen und Aufputzkappen möglich. Für AS-, A-, und CD-Programme ist der Designrahmen integriert, daher ist keine Montage in Mehrfachrahmen und Aufputzkappen möglich. -
Seite 5: Funktion
Langer Druck bei eingeschaltetem Radio schaltet in den Sleep-Modus. Lautstärke Lautstärkeregelung laut / leise Speicher Speicher der vier Vorzugssender 3. Funktion 3.1. Bestimmungsgemäßer Gebrauch • Einbau in zwei UP-Gerätedosen nach DIN EN 49073 (Empfehlung: tiefe Dosen) • zur senkrechten Montage, Lautsprecher oben zur waagerechten Montage, Lautsprecher links •... -
Seite 6: Bedienung
4. Bedienung Radio ein- / ausschalten Taste kurz betätigen. Gerät schaltet Ein / Aus. Die blaue LED leuchtet / schaltet aus. Es wird der zuletzt eingestellte Sender mit der zuletzt eingestellten Lautstärke aufgerufen. Sleep-Modus Das Radio ist eingeschaltet. Taste lang (ca. 3 Sekunden) betätigen. Die lange Betätigung wird durch einen Ton quittiert. -
Seite 7: Informationen Für Elektrofachkräfte
Vorzugssender auswählen Speichertaste oder kurz betätigen. Die zugehörige rote LED leuchtet. Der gespeicherte Sender wird empfangen. Lautstärke Die Taste regelt die Lautstärke Taste + betätigen lauter Taste - betätigen leiser 5. Informationen für Elektrofachkräfte GEFAHR! Elektrischer Schlag bei Berühren spannungsführender Teile. Elektrischer Schlag kann zum Tod führen. - Seite 8 Abb. 2 Senkrechte Montage: Lautsprecher oben Abb. 3 Waagerechte Montage: Lautsprecher links Für AS-, A-, CD-Programme und FD-design Hebel (6) Position A, für LS-Programme Position B (Abb. 1). Anschluss Netzteil nach Schaltplan (Abb. 4). Anschluss der Nebenstelle ist optional. Anschluss A und B am Radio (Abb. 5) zum Anschluss an einen potentialfreien Kontakt (z.B.
- Seite 9 Abb. 4 Anschluss Netzteil Anschluss AC 230 V~ Nebenstellenanschluss ACHTUNG! Kein Potential an die Kontakte A/B anschließen. Abb. 5 Anschluss A und B für potentialfreien Kontakt Anschluss für potentialfreien Kontakt...
-
Seite 10: Inbetriebnahme
6. Inbetriebnahme Nach der Erstinbetriebnahme erfolgt ein automatischer Sendersuchlauf. Der gesamte Ferquenzbereich wird gescannt und speichert die vier stärksten Sender auf den Speicherplätzen 1 bis 4. -
Seite 11: Anhang
2 x 1,5 mm² 8. Gewährleistung Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle: ALBRECHT JUNG GMBH & CO. KG Service-Center Kupferstr. 17-19 D-44532 Lünen Service-Line: 0 23 55 . - Seite 12 ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 D-58579 Schalksmühle Telefon +49.23 55.8 06-0 Telefax +49.23 55.8 06-1 89 E-Mail: mail.info@jung.de Internet: www.jung.de www.jung-katalog.de www.jungradio.de 0024013711 10.08...
