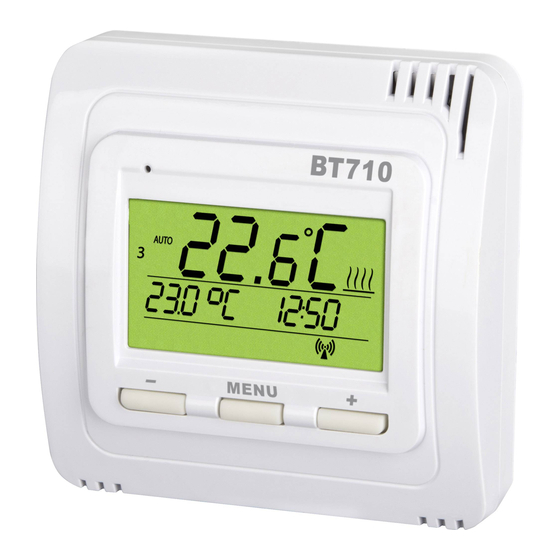

Elektrobock BT710 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für BT710:
- Bedienungsanleitung (22 Seiten) ,
- Bedienungsanleitung (24 Seiten)
Inhaltsverzeichnis
Verwandte Anleitungen für Elektrobock BT710
Inhaltszusammenfassung für Elektrobock BT710
- Seite 1 BT710 Bedienungsanleitung überreicht durch: Elektrofl achheizung Schnatterer Josef-Sammer-Str. 19 82031 München-Grünwald Tel: 089 - 64 260 404 handy: 0171- 46 48 250 Fax: 089 - 35 855 748 info@elektrofl achheizung.de Thermostat hotline 089 - 21 55 26 44...
- Seite 2 Videoanleitungen zur Programmierung des Funksenders finden Sie unter: www.vimeo.com/elektrobock/videos...
-
Seite 3: Inhaltsverzeichnis
Inhalt Installation ..........4 Bedienung (Übersicht) ......5 Uhrzeiteinstellung ........ 6 Verbindung ........... 7 Empfänger löschen ....... 9 Programmierung ......... 10 Betriebsarten ........12 Ruhestellung während des Urlaubs ... 13 Einstellen der Konstanten ....14 Solltemp., Programm schnell verändern ..........17 Batterien ersetzen ...... -
Seite 4: Installation
Installation Nehmen Sie die vordere Abdeckung des Legen Sie 2 x 1.5 V AAA Mikrobatterien ein. Gehäuses ab. 1 2 Befestigen Sie die Rückseite des Gehäuses an Stecken Sie die vordere Abdeckung auf die der Wand. Rückseite des Gehäuses. Freistehende Montage: Vermeiden Sie Standorte wie z.B. -
Seite 5: Bedienung (Übersicht)
Bedienung (Übersicht) Betriebsarten: Ist-Temperatur Symbol Heizung ein OFF, Programmieren, Automatik, Handbetrieb, Ruhestellung während der Ferien Aktueller Wochentag Anzeige für Tastensperre Soll-Temperatur Uhrzeit Frostschutztem- Signalausstrahlung peratur 3°C Batterien sind MENU schwach Funktionen der Betätigungstasten 1. Druck MENU Das Drücken auf eine beliebige Taste aktiviert die Anzeigebeleuchtung und damit auch das Display. -
Seite 6: Uhrzeiteinstellung
Uhrzeiteinstellung Es erscheint AUTO Grundanzeige ggf. MANU MENU MENU MENU Taste finden Sie Bestätigen Sie mit 1x MENU MENU „CLOC Modus“. Stellen Sie jeweils Minuten und Sekunden sowie Tag, Monat und Jahr schrittweise auf die gleiche Weise ein. Jede Einstellung wird mit der Taste bestätigt. -
Seite 7: Verbindung
Verbindung Es erscheint AUTO Grundanzeige ggf. MANU MENU MENU MENU Taste fi nden Sie MENU Drücken Sie 3x auf MENU „COnSt Menü“. MENU Auf dem Display erscheint tESt 1- Drücken Sie auf dem Empfänger* kurz die Funktionstaste für ca. 1s. Empfänger UP BT001 Empfänger AP BT002 Empfänger AP BT002... -
Seite 8: Empfänger
Empfänger LED1 LED2 MENU MENU Am Empfänger leuchten gleichzeitig beide LEDs mehrmals auf und es kommt zum mehrmaligen Ein- und Ausschalten des Ausgangsrelais. Auf dem Display erscheint mehrmals Drücken Sie auf die abwechselnd „test On / test Off“. Taste, wodurch das Signal Warten Sie ca. -
Seite 9: Empfänger Löschen
Empfänger löschen Es können nur alle Empfänger gleichzeitig gelöscht werden. Beim Verwenden von mehreren Empfängern können einzelne Empfänger nicht gelöscht werden. Es erscheint AUTO Grundanzeige ggf. MANU MENU MENU MENU Taste finden Sie MENU Drücken Sie 3x auf MENU „COnSt Menü. Es erscheint tESt dEL Es erscheint tESt 1A Auf dem Display... -
Seite 10: Programmierung
Programmierung Es erscheint AUTO Grundanzeige ggf. MANU MENU MENU MENU Taste finden Sie Drücken Sie 1x auf MENU MENU „PROG Menü“. 1= Montag 2= Dienstag 6 = Samstag 7= Sonntag 12345 = Mo-Fr MENU MENU 67 = Sa-So 1234567 = ganze Woche Auf dem Display blinkt P1 Auf der rechten Seite blinkt 1 (= Montag).Mit der Taste (=erstes Wochenprogramm*). - Seite 11 Auf dem Display erscheint Stellen Sie die Einschaltzeit ein für diese Temperatur mit U2 (2. Temperaturänderung). Hilfe der Tasten. Soll-Temp. Zeit MENU MENU Stellen Sie die Temperatur mit Bestätigen Sie mit der Taste MENU den Tasten ein und be- stätigen Sie mit der Taste MENU Auf dem Display blinkt nun U3 für die Einstellung der dritten Temperaturänderung.
-
Seite 12: Betriebsarten
Betriebsarten AUTO MANU MENU MENU MENU Der Thermostat arbeitet Der Thermostat arbeitet Der Thermostat ist gemäß dem voreingestellten gemäß der von Ihnen ausgeschaltet. Wochenprogramm, wenn eingestellten Temperatur, Wir empfehlen, die Be- die Betriebsart AUTO bis Sie diese Temperatur triebsart OFF außerhalb der ausgewählt wurde. -
Seite 13: Ruhestellung Während Des Urlaubs
Ruhestellung während des Urlaubs Der Thermostat sorgt bis zum eingestellten Datum und der Zeit für die gewünschte Temperatur. Es erscheint Grundanzeige AUTO, ggf. MANU MENU MENU MENU Taste finden Sie Drücken Sie 1x auf MENU MENU AUTO, ggf. MANU Geben Sie außerdem Mi- nute, Tag, Monat und Jahr Ihres Urlaubsende ein und bestätigen jede Einstellung... -
Seite 14: Einstellen Der Konstanten
Einstellen der Konstanten Graphische Darstellung der Konstanten: Const KORREKTUR FUNKTION VERBINDUNG SIChERhEITS- DER GEMESSE- „GEÖFFNETES MIT DEM SPERRE NEN TEMP. FENSTER” EMPFÄNGER ÄNDERUNG VON ADAPTIVE FIRMWARE-VERSION/ SOMMER-/WINTER- zURüCKSETzEN AUF REGELUNG DES ZEIT hEIzBEGINNS WERKSEINSTELLUNG Es erscheint Grundanzeige AUTO, ggf. MANU MENU MENU MENU... -
Seite 15: Verbindung Mit Dem Empfänger
2. Funktion „GEÖFFNETES FENSTER” Sollte die Raumtemperatur innerhalb von 2 Minuten um ca. 1-2°C abfallen, so schaltet der Thermostat die Heizungen aus und spart dadurch Energie. MENU Der Thermostat kehrt in den normalen Betrieb zurück, sobald die Temperatur wieder ansteigt. Für die Aktivierung der Funktion wählen Die Aktivierung dieser Funktion wird Sie mit den... -
Seite 16: Adaptive Regelung Des Heizbeginns
Der Code kann durch Aktivierung des „–” (statt „y“) Symbols im vierten Parameter wieder deaktiviert werden Bei Verlust des Codes muss der Thermostat auf die Werkseinstellung zurückgesetzt werden. Dies kann durch Drücken der im oberen Thermostatbereich versteckten Taste erfolgen, s. Abbildung. Halten Sie diese Taste und dazu drücken Sie Danach lösen Sie die obere Taste und die Taste MENU... -
Seite 17: Solltemp., Programm Schnell Verändern
Solltemp., Programm ° schnell verändern In der aktiven Betriebsart MANU Grundanzeige MENU MENU MENU Die Solltemperatur beginnt zu Den gewählten Wert bestäti- Taste blinken. Über die Taste gen Sie durch langes Drücken oder oder kann die Solltempe- (ca. 3 s) der Taste Taste MENU ratur geändert werden. -
Seite 18: Batterien Ersetzen
Batterien ersetzen MENU Schwache Batterien wer- Nehmen Sie die vordere Abdeckung des den mit dem Symbol Gehäuses ab. angezeigt. 1 2 Legen Sie 2 x neue 1.5 V AAA Stecken Sie die vordere Abdeckung auf die Mikrobatterien ein. Gehäuserückseite Verwenden Sie bitte immer alkalische Batterien 2 x 1.5 V, Typ AAA! (keine wieder aufladbaren Batterien). -
Seite 19: Fehlermeldung
Thermostat in diesem Fall damit beginnt, ein Suchsignal zu senden, welches ein schnelles Entladen der Batterien verursacht. gleichzeitiges Drücken der Tasten und der Taste (in der Grundanzeige)= Tastensperre MENU gleichzeitiges Drücken der Tasten und der Taste (in der Grundanzeige)=Tastenfreigabe MENU Videoanleitungen zur Programmierung des Funksenders finden Sie unter: www.vimeo.com/elektrobock/videos... -
Seite 20: Beispiel An Der Einstellung Des Wochenprogramms
Beispiel an der Einstellung des Wochenprogramms Mo-Fr Temp. (°C) 23°C 22°C 18°C 18°C 18°C 7:00 8:30 16:00 21:00 Std. U4-U6 Sa-So Temp. (°C) 23°C 18°C 18°C 7:00 21:00 Std. U2-U6 Drücken Sie 2x auf Taste Mit der Taste können und wählen Sie MENU Sie die Temperatur von PROG Modus mit dem... - Seite 21 Mit Hilfe der Taste stellen Sie Drücken Sie 1 x auf Taste MENÜ 8:30 ein. Auf dem Display erscheint U1 (1. Tempera- Drücken Sie 1x auf Taste turänderung) und 19°C blinkt. MENU MENU Mit der Taste kön- Auf dem Display erscheint nen Sie 23°C einstellen.
- Seite 23 Videoanleitungen zur Programmierung des Funksenders finden Sie unter: www.vimeo.com/elektrobock/videos...
-
Seite 24: Hergestellt Durch
Schutzklasse IP20 Arbeitstemperatur 0°C bis +40°C KONFORMITÄTSERKLÄRUNG Hiermit erklärt ELEKTROBOCK CZ s.r.o., dass der Funkanlagentyp BT710 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgen- den Internetadresse verfügbar: www.elbock.cz Erstellt: den 13.06.2017 Hergestellt durch: ELEKTROBOCK CZ s. r. o.
