Verwandte Anleitungen für Madison MAD1305
Inhaltszusammenfassung für Madison MAD1305

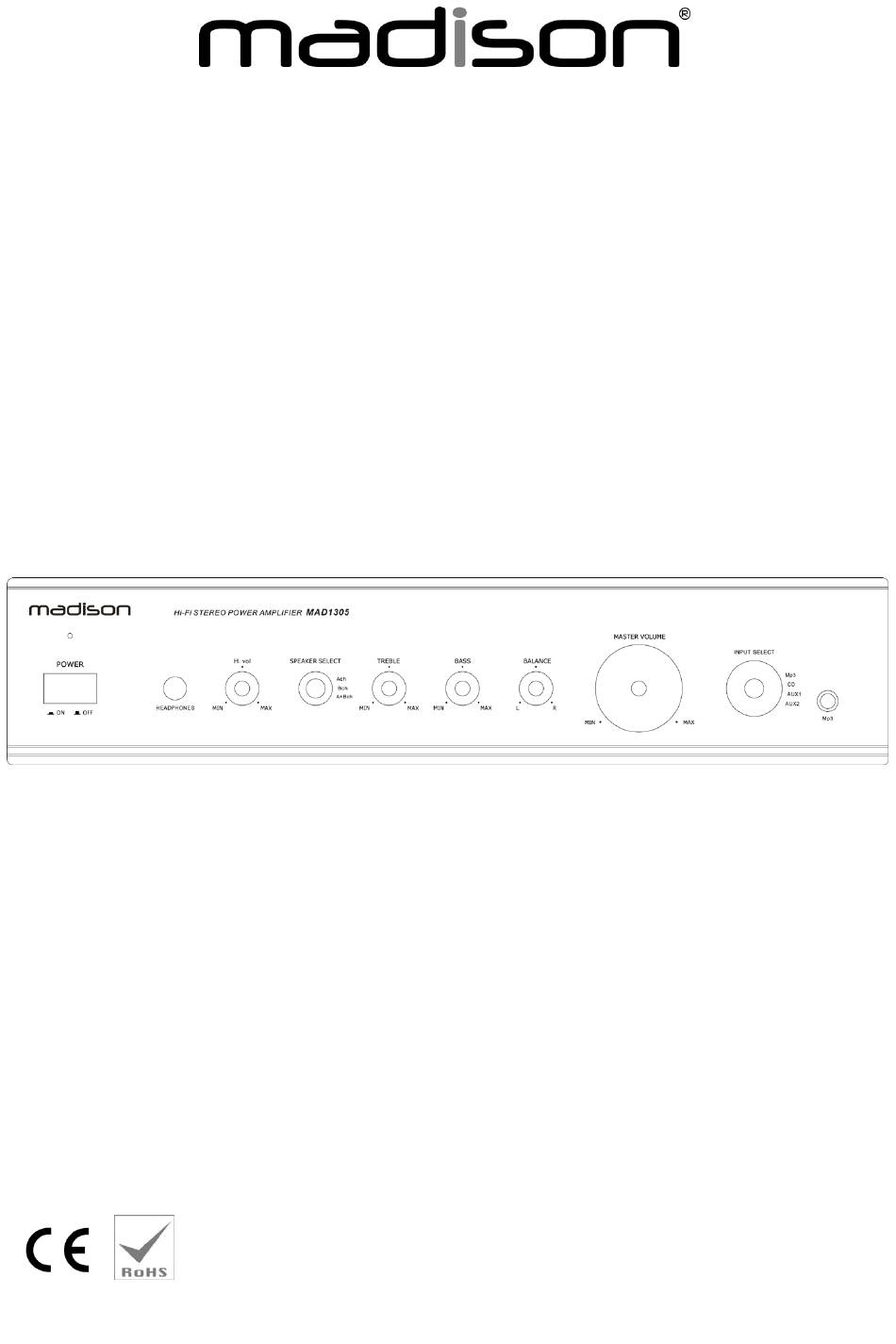

- Seite 1 POWER AMPLIFIER AMPLIFICATEUR DE PUISSANCE LEISTUNGSVERSTÄRKER VERMOGENSVERSTERKER MAD1305 Instruction Manual Manuel d’Utilisation Bedienungsanleitung Handleiding ©Copyright LOTRONIC 2015...
-
Seite 10: Sicherheitshinweise
Herzlichen Glückwunsch zum Kauf Ihres neuen Verstärkers. Bitte lesen Sie die Anleitung vor der ersten Inbetriebnahme durch und bewahren Sie sie für spätere Bezugnahme auf. Warnhinweise: Der Blitz im Dreieck weist den Bediener auf gefährliche, unisolierte Spannungen im Gehäuseinneren hin, die stark genug sind, um einen elektrischen Schlag zu verursachen. - Seite 11 Beschreibung der Front- und Rückseite 1. Hauptschalter 2. Kopfhörerausgang 3. Lautstärkeregler des Kopfhörers 4. Kanalwahlschalter 5. Treble Regler 6. Bass Regler 7. Balance Regler 8. Master Lautstärkeregler 9. Eingangswahlschalter (AUX1/AUX2/CD/MP3) 10. MP3 Eingangsbuchse 11. AUX1 Eingangsbuchse 12. AUX2 Eingangsbuchse 13. CD Eingangsbuchse 14.
- Seite 12 Falls einmal die Sicherung durchbrennt, wenden Sie sich an einen erfahrenen Techniker. Die neue Sicherung muss der alten in jeder Hinsicht entsprechen. Wenn die LED beim Einschalten des Verstärkers nicht aufleuchtet, liegt ein Fehler vor. Schalten sie sofort wieder das Gerät aus und lösen Sie das Problem. Danach das Gerät erneut einschalten.
- Seite 13 Technische Daten Ausgangleistung (RMS) ............2 x 140W @ 4 Ohm ................... 2 x 100W @ 8 Ohm THD ..................<2% (30-20kHz) Frequenzgang................30Hz – 20kHz Störabstand ...............>77dB (A-gewichtet) Nom. Eingangspegel/-impedanz ............500mV Nom. Lastimpedanz ................4 Ohm Verbrauch ....................<140W Versorgungsspannung ..........
