IT-101
[3]

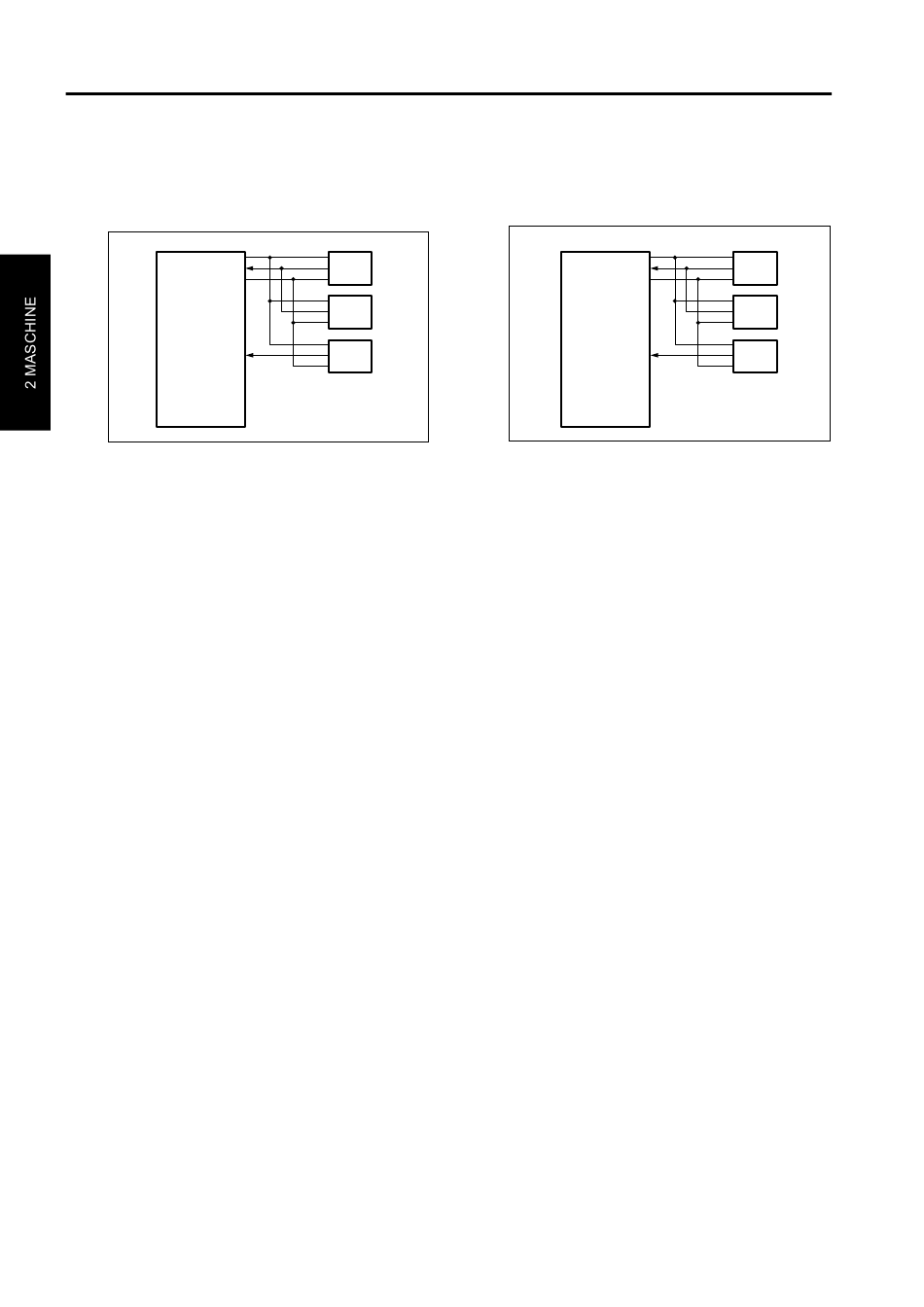

Steuerung Papierausgabe
5V
PS23.SIG
S.GND
PS25 SIG
PRDB
1.
Funktion
PS23 (PS IT-Ausgabe (oben)) und PS24 (PS IT-Aus-
gabe (unten)) ermitteln, ob das Papier innerhalb ei-
nes bestimmten Zeitraums, nachdem es PS3 (PS
Papierausgabe) in der Maschine durchlaufen hat,
hindurchgelaufen ist.
2.
Signale
a.
Ausgangssignale
(1) PS23 SIG (PS23→PRDB)
Ermittlungssignal Papierausgabe (oben/unten)
[H] : Kein Papier
[L] : Papier ist vorhanden
[4]
PS23
PS24
PS25
1.
Funktion
Der Status IT-Klappe offen/geschlossen wird in Über-
einstimmung mit dem EIN-/AUS-Status von PS25
(IT-Klappe) ermittelt.
2.
Signal
a.
Ausgangssignale
PS25 SIG (PS25→PRDB)
Ermittlungssignal IT-Klappe offen/geschlossen
[H] : Klappe wird geschlossen
[L] : Klappe wird geöffnet
2-2
Ermittlungssteuerung Klappe offen/
geschlossen
5V
PS23.SIG
S.GND
PS25 SIG
PRDB
PS23
PS24
PS25
