BEREICH TRANSPORT/PAPIERAUSGABE
[1]
Zusammensetzung
Papierausgaberolle
(oben)
Papierausgabefach
(oben)
Papierausgabefach
(unten)
[2]
Mechanismen
Mechanismus
Papiertransport *1
Umschaltung der Papierausgabe *2

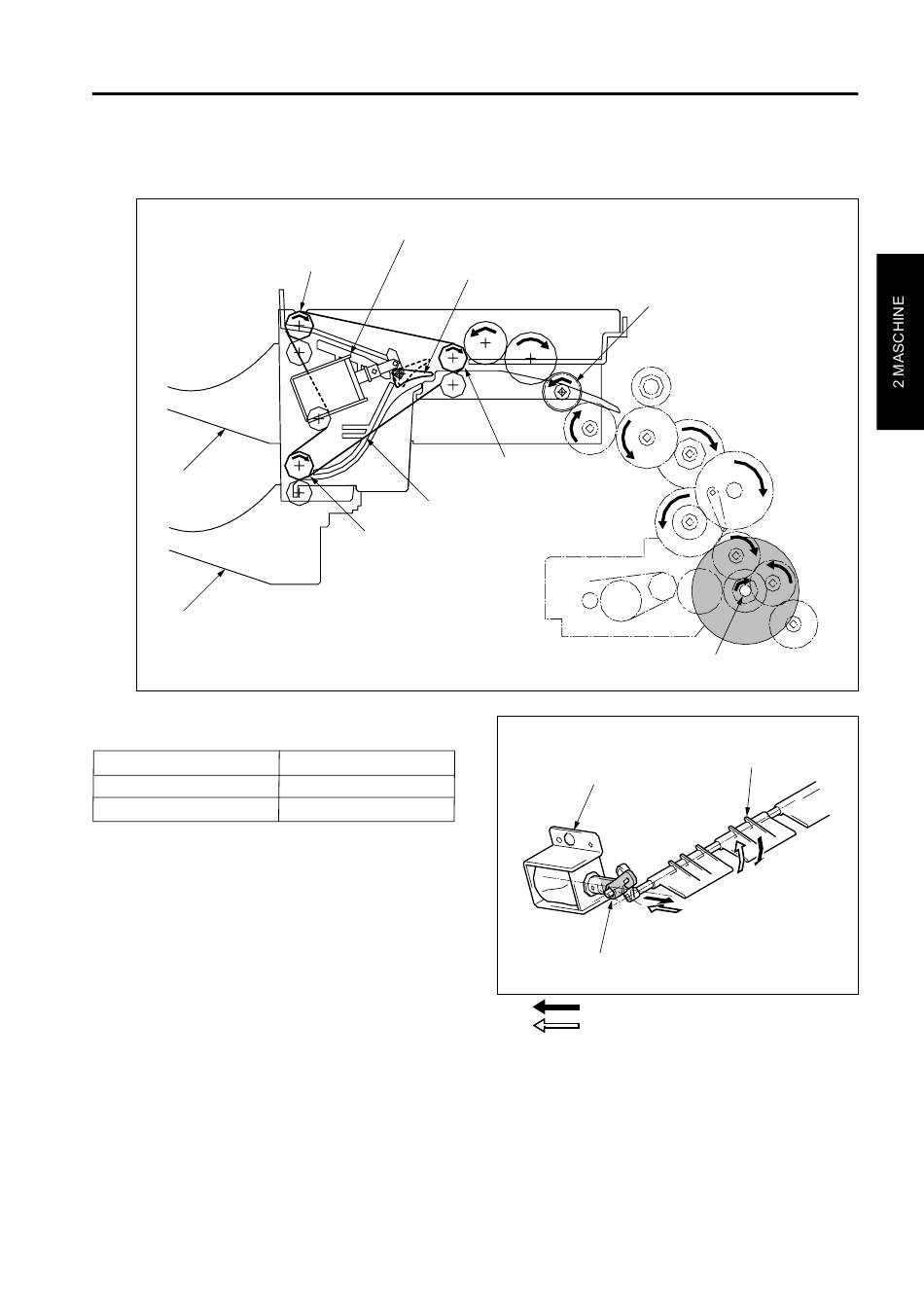

*1: Papiertransport
Das von der Fixiereinheit in der Maschine ausge-
gebene Papier wird von der Transportrolle zur
oberen oder unteren Papierausgaberolle geführt.
Die Transportrolle wird vom Hauptmotor in der
Maschine (M1) angetrieben. Die Antriebsleistung
wird über einen Zahnriemen auf die obere und un-
tere Papierausgaberolle übertragen.
*2: Umschaltung der Papierausgabe
Das von der Transportrolle transportierte Papier
wird von der Papierausgabeführungsweiche in
das obere oder untere Papierausgabefach ausge-
geben. Die obere Ausgabeführungsweiche wird
von SD IT-Weiche (SD8) betätigt. Wenn SD IT-
Weiche aktiviert ist, wird das Papier in das untere
Papierausgabefach ausgeworfen.
SD IT-Weiche
Papierausgabeführungsweiche
Zahnriemen
Papierausgaberolle
(unten)
Methode
Transportrolle
Papierausgabeführungsweiche *1
2-1
IT-Antriebskupplung
Transportrolle
SD IT-Weiche
Magnetarm
AUS :
EIN :
IT-101
Hauptmotor (M1)
Papierausgabeführungsweiche
