Altrad assco rapido 4601 Aufbau- Und Verwendungsanleitung

Aluminium sicherheitsfahrgerüst
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
ALUMINIUM SICHERHEITSFAHRGERÜST
assco rapido 4601
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Altrad assco rapido 4601

Inhaltszusammenfassung für Altrad assco rapido 4601

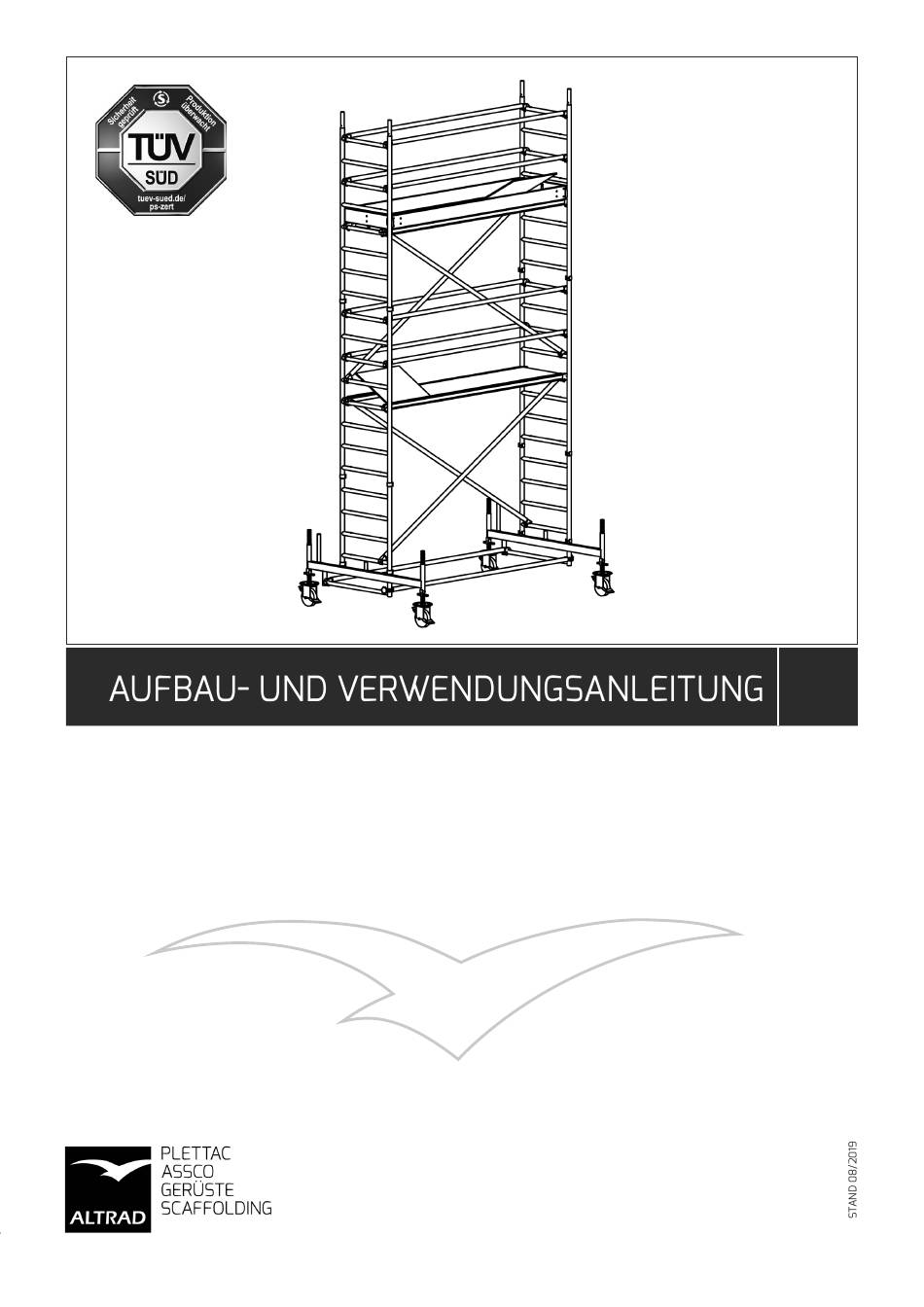

  • Seite 1 ALUMINIUM SICHERHEITSFAHRGERÜST assco rapido 4601...
  • Seite 4 Sicherheitsfahrgerüst assco rapido 4601 Seite 2 Aufbau- und Verwendungsanleitung System assco rapido 4601 Fahrbalken L180 mit Bügel Fahrbalken L228 mit Bügel, teleskopierbar Aufsetzleiter H200, B75 Aufsetzleiter H100, B75 Grund-Riegel L285 Alu-Geländer L285 Alu-Diagonale L335 Arbeitsbühne L285, B68 Alu-Sperrholz mit Klappe...

  • Seite 5: Inhaltsverzeichnis

    Aufbau- und Verwendungsanleitung Inhaltsverzeichnis 1. Allgemeines Vorbemerkungen Gerüstsystem Bauteile 2. Aufbau des assco rapido 4601 Vorbemerkungen Aufbau der Grundeinheit 2.2.1 Fahrwerk 2.2.2 Grundeinheit für Standhöhen 2.40, 4.40, 6.40, 8.45, 10.45 m 2.2.3 Grundeinheit für Standhöhen 3.40, 5.40, 7.45, 9.45, 11.45 m 2.2.4 Grundeinheit mit Ballast...

  • Seite 6: Sicherheitsfahrgerüst Assco Rapido 4601 Aufbau- Und Verwendungsanleitung

    Sicherheitsfahrgerüst assco rapido 4601 Seite 4 Aufbau- und Verwendungsanleitung Allgemeines Vorbemerkungen Im Hinblick auf die folgende Aufbau- und Verwendungs- anleitung zum Sicherheitsfahrgerüst rapido 4601 wird grundlegend darauf verwiesen, dass Gerüste nur unter der Aufsicht einer befähigten Person und von fachlich geeigneten Beschäftigten auf-, ab- oder umgebaut werden dürfen, die...

  • Seite 7: Gerüstsystem

    Sicherheitsfahrgerüst assco rapido 4601 Seite 5 Aufbau- und Verwendungsanleitung Gerüstsystem Das Sicherheitsfahrgerüst assco rapido 4601 ist eine  fahrbare Arbeitsbühne aus vorgefertigten Bauteilen mit einer Systembreite von 0.75 m und einer Länge von 2.85 m. Es besteht aus Stahl-Fahrbalken, auf die für assco rapido...
  • Seite 8 Sicherheitsfahrgerüst assco rapido 4601 Seite 6 Aufbau- und Verwendungsanleitung Gewicht Bezeichnung Abbildung Bestellnummer (kg) Grundriegel L285 11.0 5F00 454 140 Aufsetzleiter H200, B75 5F00 451 120 Aufsetzleiter H100, B75 5F00 451 110 Federstecker 3Z FED 301 00 Alu-Diagonale L335 5F00 453 126 Alu-Geländer L285...

  • Seite 9: Aufbau Des Assco Rapido 4601

    Vor Beginn des Aufbaus ist zu überprüfen, ob alle Teile, Hilfswerkzeuge und Sicherheitsvorrichtungen auf der Baustelle zur Verfügung stehen. Vor Einbau sind alle Bauteile durch Sichtkontrolle auf Beschädigungen zu prüfen. Beschädigte oder fehlerhafte Bauteile dürfen beim Aufbau des assco rapido 4601 nicht verwendet werden. Aug. 2019...

  • Seite 10: Aufbau Der Grundeinheit

    Seite 8 Aufbau- und Verwendungsanleitung Aufbau der Grundeinheit 2.2.1 Fahrwerk Das Fahrwerk des assco rapido 4601 besteht aus Fahrbalken, Lenkrollen und Aussteifungselementen. Die Fahrbalken sind Fahrbalkeneinsatz: nach der geplanten Aufbauhöhe auszuwählen. Die zulässigen Höhen sind abhängig von einer zu erwartenden Windbelastung Starrer Fahrbalken (Aufbau im Freien oder in geschlossenen Räumen) und von der...
  • Seite 11 Sicherheitsfahrgerüst assco rapido 4601 Seite 9 Aufbau- und Verwendungsanleitung Alu-Geländer L285 Grundriegel L285 Fußhebel in Bremsstellung siehe Detail (rote Seite unten) Bild 1: Fahrwerk mit Fahrbalken L180 Fahrbalken L228 Alu-Geländer L285 mit Teleskop Grundriegel L285 siehe Detail Fußhebel in Bremsstellung...

  • Seite 12: Grundeinheit Für Standhöhen 2.40, 4.40, 6.40, 8.45, 10.45 M

    Sicherheitsfahrgerüst assco rapido 4601 Seite 10 Aufbau- und Verwendungsanleitung 2.2.2 Grundeinheit für Standhöhen 2.40, 4.40, 6.40, 8.45, 10.45 m Auf beide Fahrbalken L180 je eine 1 m-Aufsetzleiter über die Rohrverbinder schieben und mit Federsteckern sichern. Beim Fahrbalken L180 ist eine mittige (Bild 3 und 4) und eine wandseitige Stellung (Bild 5) möglich.
  • Seite 13 Für die Ausführung mit Teleskop-Fahrbalken L228 gibt es zwei Varianten, „Teleskop ausgezogen“ oder „Teleskop ein- geschoben“. Die Variante mit eingeschobenem Teleskop stellt praktisch eine wandseitige Stellung des Assco rapido 4601 dar. Einzelheiten hierzu sind Kapitel 4 zu entnehmen. Aug. 2019...

  • Seite 14: Grundeinheit Mit Ballast

    Sicherheitsfahrgerüst assco rapido 4601 Seite 12 Aufbau- und Verwendungsanleitung Sollen die Teleskope bei aufgebautem Gerüst verstellt werden, sind die Entlastungsspindeln herunterzudrehen. Die Arretierung der Teleskoparme erfolgt mit dem seitlich angebrachten Knebel. (siehe Bild 6) 2.2.4 Grundeinheit mit Ballast Die Ballastkörper sind an den Ständerrohren...

  • Seite 15: Aufbau Der Zwischenbühnen

    Sicherheitsfahrgerüst assco rapido 4601 Seite 13 Aufbau- und Verwendungsanleitung Aufbau der Zwischenbühnen Für Standhöhen 2.40, 4.40, 6.40, 8.45, 10.45 m Der weitere Aufbau wird am Fahrbalken L180 mit mittiger Leiterstellung gezeigt. Beim Teleskop-Fahrbalken L228 und bei wandseitiger Leiterstellung erfolgt der Aufbau sinngemäß. Die Beim weiteren erforderlichen Ballastkörper werden nicht dargestellt.
  • Seite 16 Die weiteren Arbeitsschritte sind unter Berücksichtigung der Belange der Betriebssicherheitsverordnung und der TRBS durchzuführen, d.h. es sind Maßnahmen gegen Absturz zu treffen. Beim Sicherheitsfahrgerüst assco rapido 4601 ist dies der Einbau von Geländer- und Knieholmen über der nächsten Standfläche, in diesem Fall der Zwischenbühne.

  • Seite 17: Zwischenbühne Auf Standhöhe 4.40 M

    Sicherheitsfahrgerüst assco rapido 4601 Seite 15 Aufbau- und Verwendungsanleitung Für Standhöhen 2.40, 4.40, 6.40, 8.45, 10.45 m 2.3.2 Zwischenbühne auf Standhöhe 4.40 m • Von der Zwischenbühne auf Standhöhe 2.40 m beidseitig eine 2 m-Aufsetzleiter aufstecken und mit Federsteckern sichern.

  • Seite 18: Aufbau Der Zwischenbühnen

    Sicherheitsfahrgerüst assco rapido 4601 Seite 16 Aufbau- und Verwendungsanleitung 2.4 Aufbau der Zwischenbühnen Für Standhöhen 3.40, 5.40, 7.45, 9.45, 11.45 m Zwischenbühne auf Standhöhe 3.40 m • Zunächst die Grundeinheit (siehe Kap. 2.2.3) ohne Diagonalen aufbauen und eine Arbeitsbühne L285, B68 als temporäre Montagebühne auf die 4.

  • Seite 19: Aufbau Bis Zur Arbeitsbühne

    Sicherheitsfahrgerüst assco rapido 4601 Seite 17 Aufbau- und Verwendungsanleitung Aufbau bis zur Arbeitsbühne • Oberhalb der Zwischenbühne die nächsten Aufsetzleitern und Vertikaldiagonalen wie bereits zuvor beschrieben und in Bild 12 dargestellt montieren, bis die oberste Zwischenbühne (2 m unterhalb der Arbeitsebene) erreicht wird.

  • Seite 20: Aufbau Mit Wandabstützung

    • Das Längsbordbrett L285 wird in die geschlitzten Bleche des Holz-Bordbrettes klappbar L285 geschoben. • Damit ist der Aufbau des Alu Fahrgerüstes assco rapido 4601 abgeschlossen. Aufbau mit Wandabstützung Für Arbeiten an Wänden ist es möglich bei wandseitigem Gerüstaufbau die Anzahl der Ballastgewichte zu verringern, wenn das Gerüst an der Wand abgestützt bzw.

  • Seite 21: Aufbau Mit Alu-Gerüststützen

    Sicherheitsfahrgerüst assco rapido 4601 Seite 19 Aufbau- und Verwendungsanleitung Aufbau mit Alu-Gerüststützen 2.7.1 Grundeinheit für Standhöhen 2.25 m, 4.25 m …10.25 m Die Lenkrollen mit den Spindeln in die 1 m-Aufsetzleitern schieben und die Feststellschrauben der Spindeln in die Löcher der Aufsetzleitern drehen (siehe Detail zum Bild 1).

  • Seite 22: Anbau Der Alu-Gerüststütze

    Sicherheitsfahrgerüst assco rapido 4601 Seite 20 Aufbau- und Verwendungsanleitung 2.7.3 Anbau der Alu-Gerüststütze Aufbau der Grundeinheiten wie bei Bild 13 und 14 beschrieben. Aufbau der Zwischen- und Arbeitsbühnen wie unter 2.3 bis 2.5. Bild 15: Aufbau mit Alu-Gerüststütze, Standhöhe 2.25 m An jedem Holm der Aufsetzleitern eine Alu-Gerüststütze...

  • Seite 23: Abbau Des Assco Rapido 4601

    Bild 16: mittiger Aufbau Bild 17: wandseitiger Aufbau Abbau des assco rapido 4601 Für den Abbau des Sicherheitsfahrgerüstes assco rapido 4601 ist die Reihenfolge der in den Abschnitten 2.2 bis 2.6 beschriebenen Arbeitsschritte umzukehren. Die einzelnen Gerüstebenen sind erst vollständig abzubauen, Es dürfen keine...

  • Seite 24: Verwendung Des Assco Rapido 4601

    Sicherheitshinweise zur Standsicherheit Bei Überlastung kann das assco rapido 4601 • Beim assco rapido 4601 darf nur eine Arbeitsbühne mit zusammenbrechen ! einer Nutzlast von ≤ 2.0 kN/m² belastet werden. • Das Anbringen und der Gebrauch von Hebevorrichtungen am assco rapido 4601 ist nicht zulässig.

  • Seite 25: Sicherheitshinweise Zum Verfahren

    • Die Fläche, auf der das assco rapido 4601 verfahren werden soll, muss dessen Gewicht aufnehmen können. • Das assco rapido 4601 darf nur von Hand und nur auf Beim Verfahren fester, ebener und hindernisfreier Aufstellfläche verfahren besteht die Gefahr, werden.

  • Seite 26: Sicherheitshinweise Zur Verwendung

    • Der Nutzer hat das assco rapido 4601 vor Gebrauch auf augenscheinliche Mängel zu überprüfen. • Das assco rapido 4601 darf nur auf der Innenseite über die Aufsetzleitern betreten und verlassen werden. • Beim Aufstieg darf kein Material transportiert werden.

  • Seite 27: Übersicht Der Ballastierung

    Sicherheitsfahrgerüst assco rapido 4601 Seite 25 Aufbau- und Verwendungsanleitung Übersicht der Ballastierung Aufbau mit Fahrbalken L180 Die angegebenen Stückzahlen der Ballastkörper sind je Befestigungspunkt anzubringen ! (siehe hierzu Bild 7, Seite 12) Artikel- Stand- Aufbau wandseitig Aufbau mittig Aufbau wandseitig nummer höhe...

  • Seite 28: Aufbau Mit Fahrbalken L228, Teleskopierbar

    Sicherheitsfahrgerüst assco rapido 4601 Seite 26 Aufbau- und Verwendungsanleitung Aufbau mit Fahrbalken L228, teleskopierbar Die angegebenen Stückzahlen der Ballastkörper sind je Befestigungspunkt anzubringen ! (siehe hierzu Bild 7, Seite 12) Artikel- Stand- Aufbau mittig Aufbau wandseitig Aufbau wandseitig nummer höhe...

  • Seite 29: Aufbau Mit Alu-Gerüststützen

    Sicherheitsfahrgerüst assco rapido 4601 Seite 27 Aufbau- und Verwendungsanleitung 4.3 Aufbau mit Alu-Gerüststützen Die angegebenen Stückzahlen der Ballastkörper sind je Befestigungspunkt anzubringen ! (siehe hierzu Bild 7, Seite 12) Stand- Aufbau mittig Aufbau wandseitig Aufbau wandseitig höhe mit Stützung [ m ] Einsatz im Freien Pos.

  • Seite 30: Aufbauvarianten Des Rapido 4601

    Sicherheitsfahrgerüst assco rapido 4601 Seite 28 Aufbau- und Verwendungsanleitung Aufbauvarianten des rapido 4601 Aufbau mit Fahrbalken L180 Standhöhe 2.40 m Standhöhe 3.40 m Standhöhe 4.40 m → Arbeitshöhe in m 4.40 5.40 6.40 Einzelteil → Gerüsthöhe in m Bestell- 3.65 4.65...

  • Seite 31: Fahrbalken L180, Standhöhe 5.40 M, 6.40 M

    Sicherheitsfahrgerüst assco rapido 4601 Seite 29 Aufbau- und Verwendungsanleitung Aufbau mit Fahrbalken L180 Standhöhe 5.40 m Standhöhe 6.40 m → Arbeitshöhe in m 7.40 8.40 Einzelteil → Gerüsthöhe in m 6.65 7.65 Bestell- → Standhöhe in m Nummer 5.40 6.40...

  • Seite 32: Fahrbalken L228, Teleskopierbar, Standhöhe 7.45 M, 8.45 M, 9.45 M

    Sicherheitsfahrgerüst assco rapido 4601 Seite 30 Aufbau- und Verwendungsanleitung Aufbau mit Fahrbalken L228, teleskopierbar Standhöhe 7.45 m Standhöhe 8.45 m Standhöhe 9.45 m Arbeitshöhe in m 9.45 10.45 11.45 Einzelteil → Gerüsthöhe in m Bestell- 8.70 9.70 10.70 Nummer →...

  • Seite 33: Fahrbalken L228, Teleskopierbar, Standhöhe 10.45 M, 11.45 M, 12.00 M

    Sicherheitsfahrgerüst assco rapido 4601 Seite 31 Aufbau- und Verwendungsanleitung Aufbau mit Fahrbalken L228, teleskopierbar Standhöhe 11.45 m Standhöhe 10.45 m Arbeitshöhe in m 12.45 13.45 Einzelteil → Gerüsthöhe in m Bestell- 11.70 12.70 Nummer → Standhöhe in m 10.45 11.45...

  • Seite 34: Aufbau Mit Alu-Gerüststütze

    Sicherheitsfahrgerüst assco rapido 4601 Seite 32 Aufbau- und Verwendungsanleitung Aufbau mit Alu-Gerüststütze Standhöhe 2.25 m Standhöhe 3.25 m Standhöhe 4.25 m → Arbeitshöhe in m 4.25 5.25 6.25 Einzelteil → Gerüsthöhe in m Bestell- 3.45 4.45 5.45 Nummer → Standhöhe in m 2.25...

  • Seite 35: Alu-Gerüststütze, Standhöhe 5.25 M, 6.25 M

    Sicherheitsfahrgerüst assco rapido 4601 Seite 33 Aufbau- und Verwendungsanleitung 5.6 Aufbau mit Alu-Gerüststütze Standhöhe 5.25 m Standhöhe 6.25 m → Arbeitshöhe in m 7.25 8.25 Einzelteil → Gerüsthöhe in m 6.45 7.45 Bestell- → Standhöhe in m Nummer 5.25 6.25...

  • Seite 36: Alu-Gerüststütze, Standhöhe 7.25 M, 8.25 M, 9.25 M

    Sicherheitsfahrgerüst assco rapido 4601 Seite 34 Aufbau- und Verwendungsanleitung Aufbau mit Alu-Gerüststütze Standhöhe 7.25 m Standhöhe 8.25 m Standhöhe 9.25 m Arbeitshöhe in m 9.25 10.25 11.25 Einzelteil → Gerüsthöhe in m Bestell- 8.50 9.50 10.50 Nummer → Standhöhe in m 7.25...

  • Seite 37: Alu-Gerüststütze, Standhöhe 10.25 M, 11.25 M, 12.00 M

    Sicherheitsfahrgerüst assco rapido 4601 Seite 35 Aufbau- und Verwendungsanleitung Aufbau mit Alu-Gerüststütze Standhöhe 11.25 m Standhöhe 10.25 m Arbeitshöhe in m 12.25 13.25 Einzelteil → Gerüsthöhe in m Bestell- 11.50 12.50 Nummer → Standhöhe in m 10.25 11.25 5F00 451 110...
  • Seite 38 Sicherheitsfahrgerüst assco rapido 4601 Seite 36 Aufbau- und Verwendungsanleitung Aug. 2019...
  • Seite 39 Sicherheitsfahrgerüst assco rapido 4601 Seite 37 Aufbau- und Verwendungsanleitung Aug. 2019...
  • Seite 40 ALTRAD PLETTAC ASSCO GMBH Daimlerstraße 2 - 58840 Plettenberg, Germany Tel.: +49 2391 815-01 - Fax: +49 2391 815-376 - E-mail: info@plettac-assco.de www.plettac-assco.de...
