dE

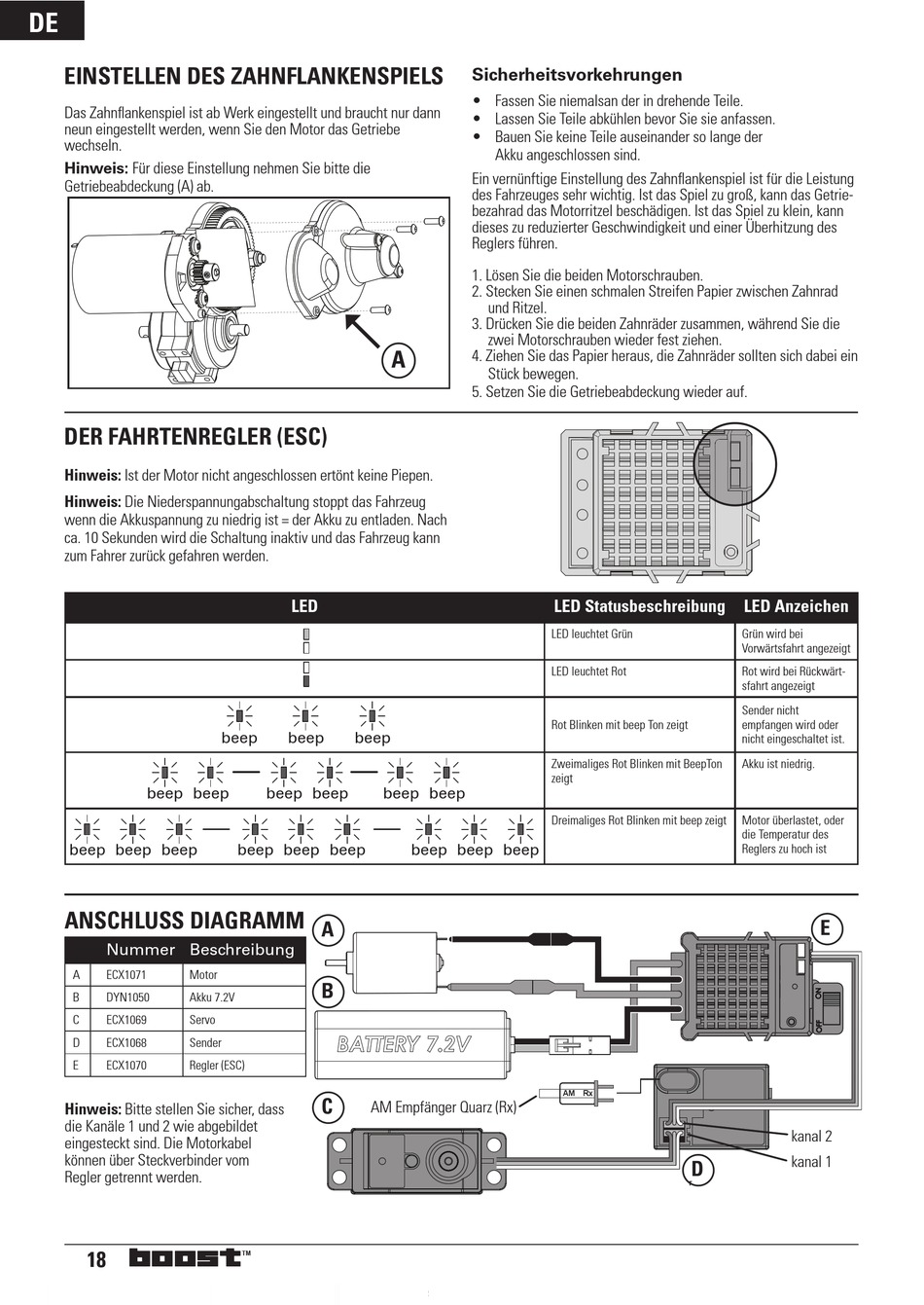

EINSTELLEN dES ZAhNfLANkENSPIELS
Das Zahnflankenspiel ist ab Werk eingestellt und braucht nur dann
neun eingestellt werden, wenn Sie den Motor das Getriebe
wechseln.
hinweis: Für diese Einstellung nehmen Sie bitte die
Getriebeabdeckung (A) ab.
dER fAhRTENREGLER (ESC)
hinweis: Ist der Motor nicht angeschlossen ertönt keine Piepen.
hinweis: Die Niederspannungabschaltung stoppt das Fahrzeug
wenn die Akkuspannung zu niedrig ist = der Akku zu entladen. Nach
ca. 10 Sekunden wird die Schaltung inaktiv und das Fahrzeug kann
zum Fahrer zurück gefahren werden.
beep beep
beep
beep beep
ANSChLUSS dIAGRAMM
Nummer Beschreibung
A
ECX1071
Motor
B
DYN1050
Akku 7.2V
C
ECX1069
Servo
D
ECX1068
Sender
E
ECX1070
Regler (ESC)
hinweis: Bitte stellen Sie sicher, dass
die Kanäle 1 und 2 wie abgebildet
eingesteckt sind. Die Motorkabel
können über Steckverbinder vom
Regler getrennt werden.
boost
18
A
LEd
beep
beep
beep
beep beep
beep beep
beep
beep beep
A
Motor
b
Battery 7.2V
C
AM Empfänger Quarz (Rx)
Steering Servo
TM
sicherheitsvorkehrungen
•
Fassen Sie niemalsan der in drehende Teile.
•
Lassen Sie Teile abkühlen bevor Sie sie anfassen.
•
Bauen Sie keine Teile auseinander so lange der
Akku angeschlossen sind.
Ein vernünftige Einstellung des Zahnflankenspiel ist für die Leistung
des Fahrzeuges sehr wichtig. Ist das Spiel zu groß, kann das Getrie-
bezahrad das Motorritzel beschädigen. Ist das Spiel zu klein, kann
dieses zu reduzierter Geschwindigkeit und einer Überhitzung des
Reglers führen.
1. Lösen Sie die beiden Motorschrauben.
2. Stecken Sie einen schmalen Streifen Papier zwischen Zahnrad
und Ritzel.
3. Drücken Sie die beiden Zahnräder zusammen, während Sie die
zwei Motorschrauben wieder fest ziehen.
4. Ziehen Sie das Papier heraus, die Zahnräder sollten sich dabei ein
Stück bewegen.
5. Setzen Sie die Getriebeabdeckung wieder auf.
LEd Statusbeschreibung
LED leuchtet Grün
LED leuchtet Rot
Rot Blinken mit beep Ton zeigt
Zweimaliges Rot Blinken mit BeepTon
zeigt
Dreimaliges Rot Blinken mit beep zeigt
beep
beep beep
AM Rx
LEd Anzeichen
Grün wird bei
Vorwärtsfahrt angezeigt
Rot wird bei Rückwärt-
sfahrt angezeigt
Sender nicht
empfangen wird oder
nicht eingeschaltet ist.
Akku ist niedrig.
Motor überlastet, oder
die Temperatur des
Reglers zu hoch ist
E
kanal 2
kanal 1
d
Receiver
