GA-2 Fettalarm
Montage- und Gebrauchsanweisungen
2.2

Installation der Sensoren

2.3 Installationszubehör
Copyright © 2020 Labkotec Oy
Wir behalten uns das Recht auf Änderungen ohne vorherige Ankündigung vor.
Der Sensor sollte installiert werden, wie in Abbildung 3 beschrieben.
Der Fettalarm-Sensor gibt spätestens dann einen Alarm aus, wenn er
vollständig in das Fett eingetaucht wird.
Der Verstopfungssensor gibt spätestens dann einen Alarm aus, wenn
er vollständig in die Flüssigkeit eingetaucht wird.
Bitte prüfen Sie die richtige Installationstiefe auch nach den
Instruktionen des Fettabscheiders.
Die Lieferung beinhaltet
Befestigungsmittel (Abb. 5) für die Installation der Steuereinheit und
den Sensor. In Abbildung 6 befindet sich ein Installationsbeispiel für ein
Kabel mit Aufhängung.
Die Verbindungen des Sensorkabels in der Kabelverbindung werden in
Abb. 3 erklärt. Wenn abgeschirmte Kabel verwendet werden, müssen
die Kabelabschirmungen und evtl. Verlängerungskabel am selben
Punkt im galvanischen Kontakt verbunden werden.
Die Schutzart der Kabelverbindung ist IP68. Vergewissern Sie sich,
dass die Kabelverbindung gut geschlossen ist.

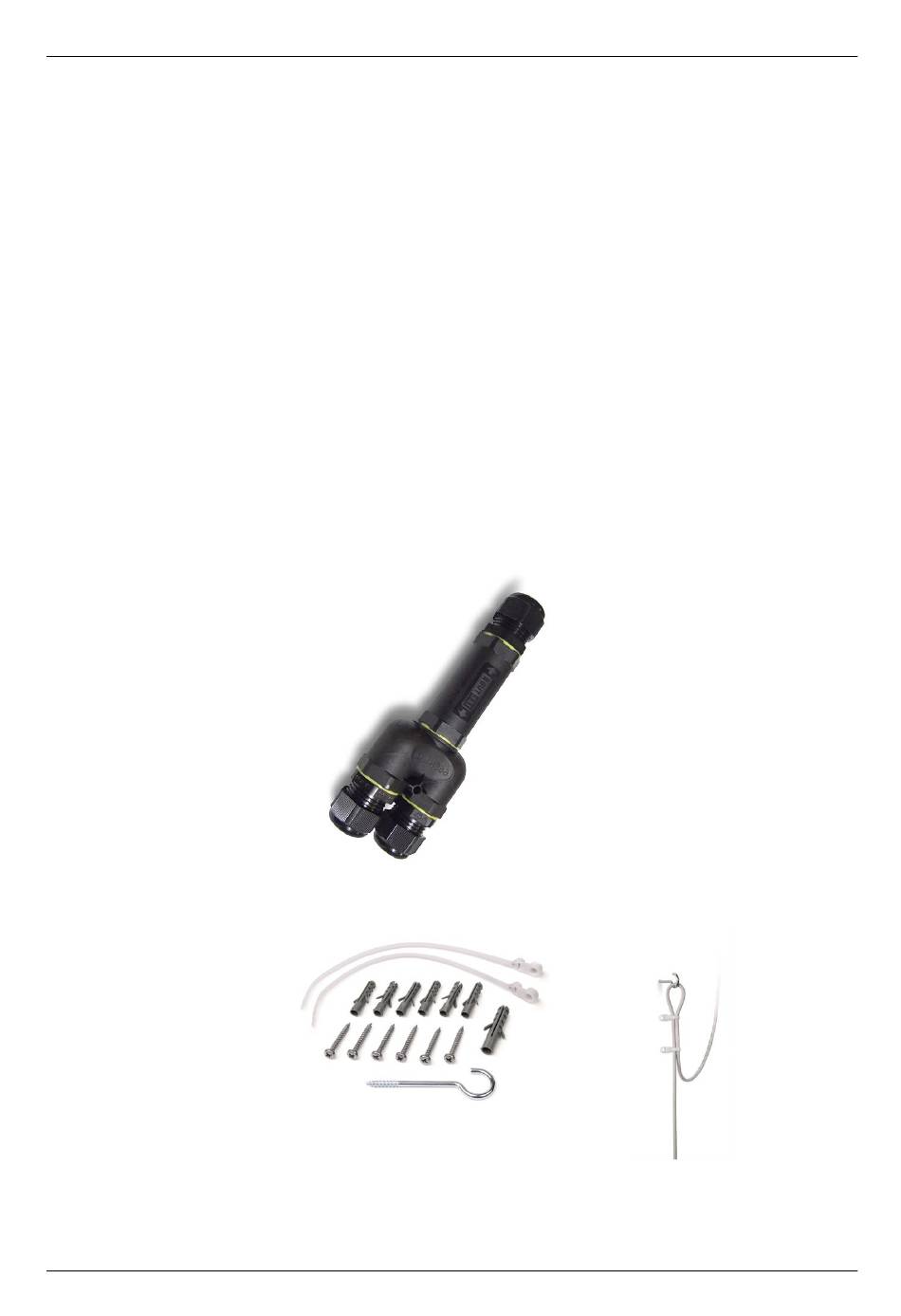

Abb. 4. Kabelverbindung
Abb. 5. Befestigungsmittel
eine Kabelverbindung
Abb. 6. Beispiel der
Kabelinstallation
D15623CG-4
(Abb. 4),
5/12
