GA-2 Fettalarm
Montage- und Gebrauchsanweisungen
1

ALLGEMEINES

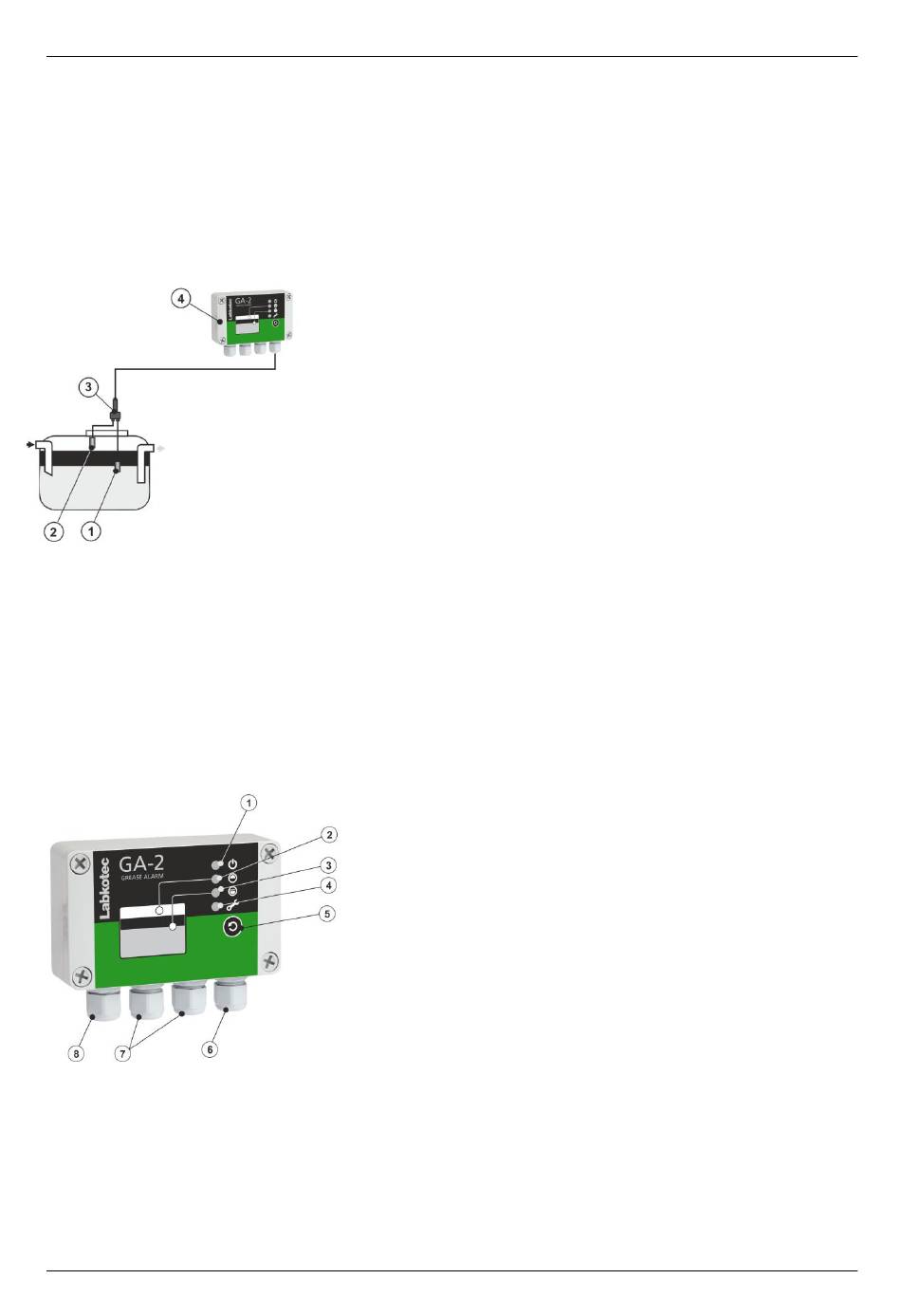

Abb. 1. Fettabscheider-Alarmsystem mit GA-2 Fettalarm
Abb. 2. GA-2 Fettalarm - Funktionen
Copyright © 2020 Labkotec Oy
Wir behalten uns das Recht auf Änderungen ohne vorherige Ankündigung vor.
GA-2 Fettalarm ist ein Alarmgerät zur Überwachung der Dicke der
Fettschicht, die sich im Fettabscheider ansammelt. Die Lieferung
enthält eine GA-2 Fettalarm-Steuereinheit, Fettalarmsensor GA-SG1,
Verstopfungsensor GA-HLL1, und eine Kabelverbindung.
Systemkomponenten:
1. GA-SG1 Sensor (Fettalarm)
2. GA-HLL1 Sensor (Verstopfung)
3. Kabelverbindung
4. GA-2 Steuereinheit
Der Fettalarm-Sensor GA-SG1 ist im Fettabscheider installiert und
überwacht die Dicke der Fettschicht.
Der Verstopfungssensor GA-HLL1 ist über der Fettsammelkammer
installiert und überwacht den Stand der Gesamtflüssigkeit des
Abscheiders und erteilt bei einer möglichen Verstopfung einen Alarm.
Die LED-Indikatoren, Drucktasten und Schnittstellen des Gerätes sind
in Abbildung 2 beschrieben.
GA-2 Fettalarm - Funktionen
1. LED-indikator für die Hauptleitung
2. LED-indikator für den Verstopfungsalarm-Sensor
3. LED-indikator für den Fettalarm-Sensor
4. LED-indikator für Fehler
5. Alarm Reset/Test-Drucktaste
6. Die Konnektoren für den Fettalarm- und den
Verstopfungssensor
7. Realisausgang zur Überwachung und Kontrolle
8. Versorgnungsspannung
