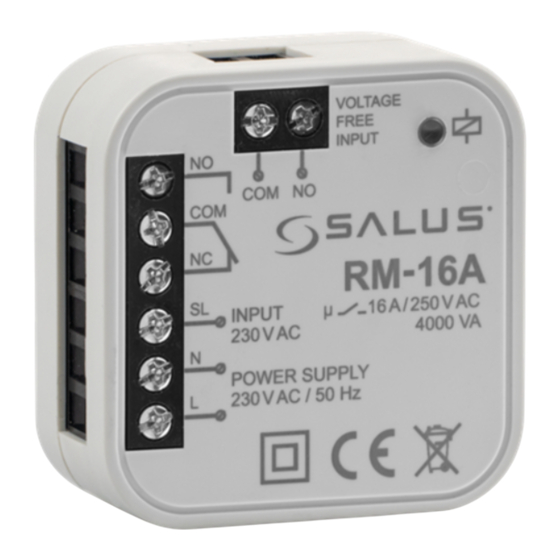

Relaismodul SALUS Controls
RM-16A
Ø60 Unterputzmontage
Das Relaismodul RM-16A wird zum Ein-/AUS-Schalten elektrischer Geräte verwendet. Dank der geringen
Größe kann es in Unterputzdosen installiert werden oder überall dort wo das Gerät eine maximalen Last
von 16A zu regeln hat.
Anwendungsbeispiele für andere SALUS-Produkte: 1. Steuerung der Heizung (AN-AUS-Typ) durch
Anschluss von 230 V Thermostaten wie SALUSz.B. VS30/HTRP/BTRP durch das Relaismodul RM-16A. 2.
Steuerung eines Festbrennstoffkessels (der einen NC/COM-Kontakt erfordert) durch Anschluss des Ther-
mostats mit NO/ COM-Ausgang (z.B. SALUS 091FL) durch das Relaismodul RM-16A. 3. Anschließen eines
Geräts, das mehr Leistung benötigt als das Relais des Thermostats verarbeiten kann. Maximaler Strom Ver-
brauch darf 16A nicht überschreiten. 4. RM-16A Relaismodul ermöglicht den Anschluss von mehr Aktoren
oder Geräten außer thermoelektrischen Aktoren (z.B. Pumpen, Absperrventile, elektrische Heizmatten) zur
Klemmleiste (z.B. SALUS KL06/KL08NSB/ KL08RF), um das interne Relais zu entlasten.
Verkauf:
Technik:
nur im Innenbereich anwenden
SALUS Controls GmbH
Dieselstrasse 34
D-63165 Mühlheim a. M.
T: +49 (0) 6108 82585 - 0
E: info@salus-controls.de
T:+ 49 (0) 6108 82585 - 15
E: info@salus-controls.de
Relaismodul SALUS Controls
Produktcode: RM-16A
Relaismodul
RM-16A
Werbung
Verwandte Anleitungen für Salus RM-16A
Inhaltszusammenfassung für Salus RM-16A
- Seite 1 Steuerung eines Festbrennstoffkessels (der einen NC/COM-Kontakt erfordert) durch Anschluss des Ther- mostats mit NO/ COM-Ausgang (z.B. SALUS 091FL) durch das Relaismodul RM-16A. 3. Anschließen eines Geräts, das mehr Leistung benötigt als das Relais des Thermostats verarbeiten kann. Maximaler Strom Ver- brauch darf 16A nicht überschreiten.
- Seite 2 Notwendigkeit besteht eine maximale Last von 16A zu schalten. PRINZIP DES BETRIEBS Das RM-16A-Relais wird von 230 V AC versorgt und durch die Bereitstellung der 230 AC- Spannung am SL-Eingang oder durch NO/COM-Kontakte (POTENTIALFREI). Dies erlaubt es NO/COM/ NC- (Wechsler) zu verwenden. Relaiszustand wird durch die rote LED-Diode...
- Seite 3 ANSCHLUSSPLAN ANSCHLUSSDIAGRAMM 1. Anschluss mit einem 230 V Thermostaten (z.B. VS30/BTRP230) in Kombination 2. Anschluss mit einem Thermostaten mit potentialfreiem Kontakt z.B. SQ610 in mit einer elektrischen Heizung (Max. 16 A ohmsche Schaltleistung). Kombination mit einer elektrischen Heizung. (Max. 16 A ohmsche Schaltleistung). Elektrische Heizung Thermostat mit potentialfreiem Kontakt...
- Seite 4 VS30 VS30 Thermostat Thermostat 230 V AC L N SL L N SL BITTE BEACHTEN: Sollten in einer Zone mehr als 6 Stellmotoren angesteuert werden, empfiehlt es sich ein Leistungsrelais RM-16A zu verwenden, da sonst das Thermostat Schaden nehmen könnte.
