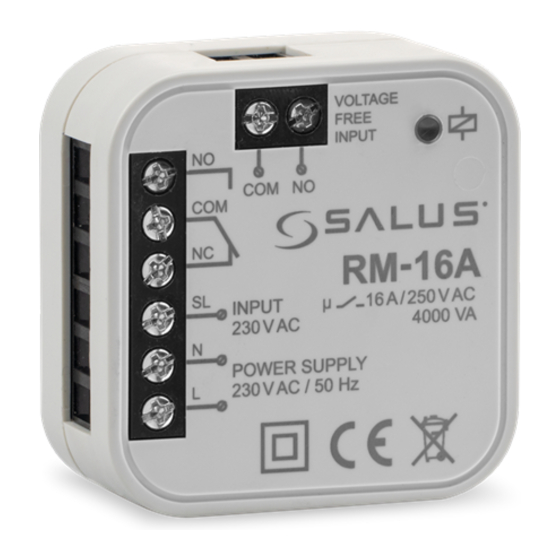

Relaismodul SALUS Controls
RM-16A
Ø60 Unterputzmon-
tage
Das Relaismodul RM-16A wird zum Ein-/AUS-Schalten elektrischer Geräte verwendet. Dank der geringen
Größe kann es in Unterputzdosen installiert werden und eine maximalen Last von 16A regeln.
Anwendungsbeispiele für andere SALUS-Produkte: 1. Steuerung der Heizung (AN-AUS-Typ) durch
Anschluss von 230 V Thermostaten wie SALUSz.B. VS30/HTRP/BTRP durch das Relaismodul RM-16A.
2. Steuerung eines Festbrennstoffkessels (der einen NC/COM-Kontakt erfordert) durch Anschluss des
Thermostats mit NO/ COM-Ausgang (z.B. SALUS 091FL) durch das Relaismodul RM-16A. 3. Anschließen
eines Geräts, das mehr Leistung benötigt als das Relais des Thermostats verarbeiten kann. Maximaler
Strom Verbrauch darf 16A nicht überschreiten. 4. RM-16A Relaismodul ermöglicht den Anschluss von
mehr Stell-antrieben oder Geräten außer thermoelektrischen Stellantrieben (z.B. Pumpen, Absperrventile,
elektrische Heizmatten) zur Klemmleiste (z.B. SALUS KL06/KL08NSB/ KL08RF), um das interne Relais zu
entlasten.
nur im Innenbereich
anwenden
Salus Controls GmbH
Dieselstrasse 34
63165 Mühlheim am Main
tel: +49 6108 825850
e-mail: info@salus-controls.de
www.salus-controls.de
Relaismodul SALUS Controls
Produktcode: RM-16A
Relaismodul
RM-16A
