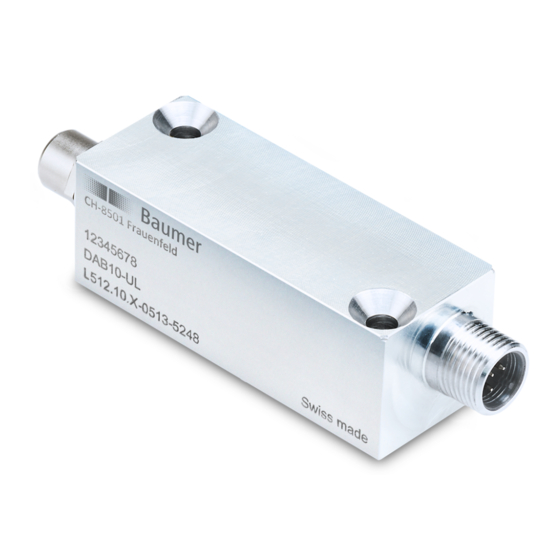

- Seite 1 Betriebsanleitung Messverstärker DAB10...
-
Seite 2: Inhaltsverzeichnis
7.1 Process Data ............................18 7.1.1 Prozesswert Process Data In (PDI) ................... 18 7.1.2 Status Bits Process Data In (PDI)....................19 7.1.3 Status Bits Process Data Out (PDO) ..................19 7.2 Observation ............................20 7.2.1 Spitzenwertspeicher (Memory Values) ..................21 Betriebsanleitung DAB10 | V1... - Seite 3 7.2.2 Sample and Hold ........................22 7.3 Parameter ............................. 23 7.3.1 Parametrierung der Sensoreigenschaften ................. 23 7.3.2 Tiefpassfilter..........................30 7.3.3 Parametrierung des Analogausgangs (DAB10-AI, DAB10-AU)..........31 7.3.4 Parametrierung SIO1/2 ......................35 7.3.5 Parametrierung der Schaltfunktionen SSCx ................37 7.4 Diagnosis .............................. 44 7.4.1 Remote-Betrieb..........................
-
Seite 4: Zu Diesem Dokument
Zu diesem Dokument Zweck Diese Betriebsanleitung (im Folgenden als Anleitung bezeichnet) ermöglicht den sicheren und effizienten Umgang mit dem SensControl von Baumer. Die Anleitung ist Bestandteil des Produkts und muss in seiner unmittelbaren Nähe für das Per- sonal jederzeit zugänglich aufbewahrt werden. -
Seite 5: Kennzeichnungen In Dieser Anleitung
2 x Montageschrauben 1 x Kurzanleitung 1 x Faltblatt Allgemeine Hinweise Zusätzlich ist auf www.baumer.com u. a. folgendes Begleitmaterial in digitaler Form bereitge- stellt: Betriebsanleitung Datenblatt 3D CAD-Zeichnung Quickstart Masszeichnung Anschlussbild & Steckerbelegung Zertifikate (EU-Konformitätserklärung, etc.) DAB10 | V1 Betriebsanleitung... -
Seite 6: Typenschild
Zu diesem Dokument Baumer Typenschild CH-8501 Frauenfeld Swiss made Abb. 1: Typenschild Artikelnummer Bezeichnung Seriennummer Rücksendung und Reparatur Bitte kontaktieren Sie bei Beanstandungen die für Sie zuständige Sales Unit. Zubehör Zubehör finden Sie auf der Website unter: https://www.baumer.com Betriebsanleitung DAB10 | V1... -
Seite 7: Sicherheit
Steckergehäuse verbunden werden. Entsorgung Gebrauchte Elektro- und Elektronikgeräte dürfen nicht im Hausmüll entsorgt wer- den. Das Produkt enthält wertvolle Rohstoffe, die recycelt werden können. Ent- sorgen Sie dieses Produkt deshalb am entsprechenden Sammeldepot. Weitere Informationen siehe www.baumer.com. DAB10 | V1 Betriebsanleitung... -
Seite 8: Beschreibung
Kraft-, Dehnungs-, Wägesensoren, welche typischerweise mit 4 DMS ausgerüstet und zu einer (Wheatstone-)Vollbrücke verschaltet sind. Die Ausgabe ist abhängig von der Produktvariante: Produktvariante Ausgabe DAB10-AI Analogausgang (Strom) IO-Link DAB10-AL IO-Link DAB10-AU Analogausgang (Spannung) IO-Link Betriebsanleitung DAB10 | V1... -
Seite 9: Blockschaltbild Und Signalpfad
Änderung des Signals gemessen. 6. Ausgabe: Der Messverstärker gibt wahlweise den Prozesswert, einen Spitzenwert oder ein S&H-Wert über IO-Link oder (nur bei DAB10-AI und DAB10-AU) über einen Analogausgang aus. Über SSC1/2 (Switching Signal Channel) erfolgt die Parametrierung der Schaltschwellen. Aus- gegeben werden die Schaltsignale über IO-Link (zyklische Daten) oder über die 2 digitalen I/O... -
Seite 10: Io-Link Kommunikation (Übersicht)
- Funktionsauswahl für SIO1/2 Detaill. Gerätestatus (bis zu 10 Meldungen) - Eingangsverzögerung für SIO1/2 Betriebszeit (seit dem Einschalten) Betriebszeit (Lebensdauer) Analogausgang (nur für DAB10-AI & -AU): Anzahl der Einschaltzyklen (Lebensdauer) - Signalauswahl für Analogausgang - Skalierung des Analogausgangs Anzahl der Tarierzyklen (Lebensdauer) -
Seite 11: Masszeichnung
Baumer Beschreibung Masszeichnung 2 x Ø 9,5 x 90° 2 x Ø 4,5 11,4 M12 x 1 M8 x 1 Abb. 3: Masszeichnung DAB10 DAB10 | V1 Betriebsanleitung... -
Seite 12: Transport Und Lagerung
Keinen aggressiven Medien aussetzen. Vor Sonneneinstrahlung schützen. Mechanische Erschütterungen vermeiden. Lagertemperatur: -40 ... +85 °C Umgebungsluftfeuchte: 20 ... 85 % Bei Lagerung länger als 3 Monate regelmässig den allgemeinen Zustand aller Teile und der Verpackung kontrollieren. Betriebsanleitung DAB10 | V1... -
Seite 13: Elektrische Installation
DI/DQ Ground -V s IO-Link DAB10-AU Transducer DAB10-AU Control unit max. 10 m max. 10 m +V s L+ / +V s Supply voltage Voltage output L- / 0 Ground IO-Link / I/O -V s DI/DQ DAB10 | V1 Betriebsanleitung... -
Seite 14: Steckerbelegung
Iout 0 V/L- DI/DQ Sensor side Sig + Sig - DAB10-AL Control side DI/DQ n. c. Sensor side Sig + Sig - DAB10-AU Control side +Vs/L+ Vout 0 V/L- DI/DQ Sensor side Sig + Sig - Betriebsanleitung DAB10 | V1... -
Seite 15: Inbetriebnahme
Baumer Inbetriebnahme Inbetriebnahme Der Messverstärker-Eingang ist standardmässig auf 1 mV/V eingestellt und somit direkt an die Baumer Kraftsensoren angepasst. Sie können den Messverstärker per Plug & Play in Betrieb nehmen. Werkseinstellungen DAB10-AI Wert Eingang (sensorseitig): Einheit Prozesswert: ppth (mV/V) Nennkennwert Sensor:... -
Seite 16: Parametrierung Des Messverstärkers
Für die Parametrierung des Messverstärkers benötigen Sie einen USB IO-Link Master, das Baumer IO-Link Device Tool (Parametriersoftware) sowie die IODD des Messverstärkers. Das Baumer IO-Link Device Tool und die IODD finden Sie als Download unter www.baumer.com. Für die Anpassung des Messverstärkers an ihre Anwendung stehen Ihnen folgende Parame- triermöglichkeiten zur Verfügung (Parametrierung erfolgt über IO-Link):... -
Seite 17: Funktionen
Baumer Funktionen Funktionen Mit Hilfe des Baumer IO-Link Device Tools haben Sie unter den folgenden 4 Registern Zugriff auf alle Funktionen des Messverstärkers: Process Data Observation Parameter Diagnosis Sehen Sie dazu auch 2 Process Data [} 18] 2 Observation [} 20] 2 Parameter [} 23] 2 Diagnosis [} 44]... -
Seite 18: Process Data
Einheit gewählt werden, die besser zum fixen Exponenten passt (z. B. 100 N statt 0,1 kN). Nominalwert Auflösung Anzeigebereich als Wert in %FS in Bit 0,01 0,0001 0,1 % 10,0 -0,0200 ... 0,0200 0,0001 0,01 % 13,3 -0,20000 ... 0,20000 0,0001 0,001 % 16,6 -2,00000 ... 2,00000 0,0001 0,0001 % 19,9 -20,00000 ... 20,00000 10000 0,0001 -20000,00000 ... 20000,00000 Betriebsanleitung DAB10 | V1... -
Seite 19: Status Bits Process Data In (Pdi)
Löst einen Kennwert-Teach aus (Teach-In Sensitivity). Sensitivity Die Funktion ist aktiv, solange das Bit gesetzt ist. Die Funktion ist nur aktiv, wenn der Parameter Teach-in.Sensitivty Enable auf Enable gesetzt ist. Wenn nicht, wird dieses Bit nicht ausgewertet. DAB10 | V1 Betriebsanleitung... -
Seite 20: Observation
Prozesswert) seit dem letzten Memory Reset. Process Value.Sample and Hold Ausgabe des beim letzten S&H-Trigger gehaltenen Pro- zesswert. Process Value.Sample and Hold Del- Ausgabe der Differenz zwischen dem beim letzten S&H- Trigger gehaltenen Prozesswert und dem aktuellen Pro- zesswert. Betriebsanleitung DAB10 | V1... -
Seite 21: Spitzenwertspeicher (Memory Values)
Memory Signals Minimum Memory Reset Abb. 4: Spitzenwertspeicher Die Ausgabe der Spitzenwerte erfolgt über die zyklischen Prozessdaten und/oder über den Analogausgang (Letzteres nur bei DAB10-AI und DAB10-AU). Zusätzlich können alle Speicher- werte azyklisch über IO-Link ausgelesen werden. DAB10 | V1 Betriebsanleitung... -
Seite 22: Sample And Hold
S&H Trigger Abb. 5: Sample and Hold Die Ausgabe der Werte erfolgt über die zyklischen Prozessdaten und/oder über den Analogaus- gang (Letzteres nur bei DAB10-AI und DAB10-AU). Zusätzlich können alle Speicherwerte azy- klisch über IO-Link ausgelesen werden. Betriebsanleitung DAB10 | V1... -
Seite 23: Parameter
über IO-Link Einlernen der Parameter über Teachvorgang ▪ Offset-Teach (Teach-In Offset/Taring) ▪ Kennwert-Teach (Teach-In Sensitivity) Sehen Sie dazu auch 2 Manuelle Parametrierung der Sensoreigenschaften (Teach-In by Value) [} 25] 2 Einlernen der Sensoreigenschaften über Teachvorgang [} 26] DAB10 | V1 Betriebsanleitung... -
Seite 24: Abb. 6 Eingangssignal In Prozesswert Umrechnen
Process Value (in positiver und negativer Signalrichtung). Beispiel: Nominal Process Value: 1000 N Bereich Eingangssignal: -0,8 ... 1,2 mV/V (Nominal) Auswertbarer Messbereich: ±(2 × 1000 N) = ±2000 N Das entspricht: 0,2 ± (2 × 1 mV/V) = -1,8 ... 2,2 mV/V Also: Prozesswerte kleiner als -2000 N oder grösser als +2000 N werden nicht angezeigt (siehe Diagnosis | Device Status). Betriebsanleitung DAB10 | V1... -
Seite 25: Manuelle Parametrierung Der Sensoreigenschaften (Teach-In By Value)
Nominalen Prozesswert eingeben (in der für den Prozesswert definierten Einheit). Customer Sensor Adjustment.Nominal Sensitivity Nennkennwert des angeschlossenen Sensors eingeben (in mV/V). Customer Sensor Adjustment.Offset Eingangssignal eingeben, bei dem ein Prozesswert von 0 ausgegeben wird (in mV/V). DAB10 | V1 Betriebsanleitung... -
Seite 26: Einlernen Der Sensoreigenschaften Über Teachvorgang
Während des Teachvorgangs legt der Messverstärker den Filter Moving Average über das Ein- gangssignal. Der Filter erhöht die Genauigkeit für das Messen des Eingangssignals. Sehen Sie dazu auch 2 Offset-Teach (Teach-In Offset/Taring) [} 27] 2 Kennwert-Teach (Teach-In Sensitivity) [} 28] 2 Filter Moving Average für Offset- und Kennwert-Teach [} 30] Betriebsanleitung DAB10 | V1... -
Seite 27: Abb. 7 Offset-Teach (Mit Und Ohne Vorlast)
Process Data wird der Offset-Teach durchgeführt. Anschliessend erscheint unter Parameter Offset der Wert 0,2. 1'000 Offset-Teach mit Vorlast mV/V -2.0 -1.6 -1.2 -0.8 -0.4 Offset-Teach ohne Vorlast -600 -800 -1'000 Abb. 7: Offset-Teach (mit und ohne Vorlast) DAB10 | V1 Betriebsanleitung... -
Seite 28: Kennwert-Teach (Teach-In Sensitivity)
Geben Sie vor dem Offset- und Kennwert-Teach über IO-Link folgende Parameter ein: Customer Sensor Adjustment.Process Value Unit = kN (es soll die Presskraft gemessen werden) Customer Sensor Adjustment.Nominal Process Value = 100 (maximal zu messende Kraft) Teach-in.Offset Process Value = 0 Teach-in.Sensitivity Process Value = 50 kN Betriebsanleitung DAB10 | V1... - Seite 29 Kennlinie nach Offset-Teach Kennlinie nach Kennwert-Teach mV/V -1.0 -0.8 -0.6 -0.4 -0.2 Referenzunkt Offset-Teach -100 Abb. 8: Kennwert-Teach IO-Link Parameter: Kennwert-Teach (Teach-in Sensitivity) Parameterbezeichnung Beschreibung Teach-in.Sensitivity Process Value Kennwert-Teach Teach-in.Sensitivity Enable Kennwert-Teach aktivieren/deaktivieren: 0: Deaktivieren 1: Aktivieren DAB10 | V1 Betriebsanleitung...
-
Seite 30: Tiefpassfilter
Input Low Pass Filter.Enable Tiefpassfilter aktivieren/deaktivieren: 0: deaktivieren 1: aktivieren Input Low Pass Filter.Frequency Grenzfrequenz des Tiefpassfilters wählen: 0: 1 kHz 1: 500 Hz 2: 200 Hz 3: 100 Hz 4: 50 Hz 5: 10 Hz 6: 10 Hz 7: 5 Hz 8: 2 Hz 9: 1 Hz Betriebsanleitung DAB10 | V1... -
Seite 31: Parametrierung Des Analogausgangs (Dab10-Ai, Dab10-Au)
Baumer Funktionen 7.3.3 Parametrierung des Analogausgangs (DAB10-AI, DAB10-AU) Über die Parametrierung des Analogausgangs können Sie folgende Einstellungen vornehmen: Auswahl des Ausgangssignals (Signal Selection) Skalierung des Analogausgangs (Signal Adjustment) Parametrierung des Signalbereichs des Analogausgangs (Signal Alarm): 2-Punkt-Abgleich von Prozesswert und Analogsignal... -
Seite 32: Auswahl Des Ausgangssignals (Signal Selection)
Parameterbezeichnung Beschreibung Analog Output.Process Value 1 Prozesswert von Einstellpunkt 1 Analog Output.Analog Signal 1 Analoges Ausgangssignal bei Einstellpunkt 1 Analog Output.Process Value 2 Prozesswert von Einstellpunkt 2 Analog Output.Analog Signal 2 Analoges Ausgangssignal bei Einstellpunkt 2 Betriebsanleitung DAB10 | V1... -
Seite 33: Parmetrierung Des Signalbereichs Des Analogausgangs (Signal Limits)
Hardware- oder Systemfehler INFO Im Register Diagnosis | Device Status wird die Ursache des Alarmzustandes angezeigt. IO-Link Parameter: Parametrierung Alarmsignal (Signal Alarm) Parameterbezeichnung Beschreibung Analog Output.Alarm Level des Analogsignals, wenn kein gültiger Messwert ausgegeben werden kann. DAB10 | V1 Betriebsanleitung... -
Seite 34: Beispiel: Parametrierung Des Analogausgangs
Analog Output.Maximum = 9 V Analog Output.Analog Value = -2 V Maximum Process Value 1 & Process Value 1 & Analog Value 1 Analog Value 1 Minimum -1000 -800 -600 -400 -200 1000 Alarm Abb. 9: Parametrierung des Analogausgangs (Beispiel) Betriebsanleitung DAB10 | V1... -
Seite 35: Parametrierung Sio1/2
übernommen wird, wenn das Eingangssignal über die als Eingangsver- zögerung eingestellte Zeit dauerhaft auf einem neuen Zustand ist. Beispiel: Settings.SIO1 Input Delay = 3 ms externes Signal Input Delay internes Input Delay Input Delay Signal Funktion aktiv Trigger-Funktion Abb. 10: Timing SIO1/2 DAB10 | V1 Betriebsanleitung... - Seite 36 11: Teach-in Offset/ Tare (DO) 12: Memory Reset (DO) 13: Sample & Hold (DO) 14: Teach-in Sensitivity (DO) Settings.SIOx Input Delay Eingangsverzögerungszeit einstellen (in ms). Um einen fehlerfreien Aufbau der IO-Link-Kommunikation zu ge- währleisten, werden mindestens 3 ms empfohlen. Betriebsanleitung DAB10 | V1...
-
Seite 37: Parametrierung Der Schaltfunktionen Sscx
Skala der Breite der Hysterese von SSCx definieren. Die Breite kann absolut in der Einheit der Prozessgrösse an- gegeben werden (z. B. 10 N). Sehen Sie dazu auch 2 SSC Modi [} 38] 2 SSC Logic [} 39] 2 SSC Hysterese [} 40] 2 Timing SSCx [} 42] DAB10 | V1 Betriebsanleitung... -
Seite 38: Abb. 11 Ssc Modus - Single Point
Abb. 13: SSC Modus – Two Point 2 Schaltschwellen, die angeben, wann das Signal auf high und wann auf low wechseln soll. In diesem Modus wird die Hysterese anhand der Schaltpunkte definiert. Die Hysterese-Pa- rameter haben in diesem Modus keinen Einfluss. Betriebsanleitung DAB10 | V1... -
Seite 39: Abb. 14 Ssc Logic - Single Point, Inverted
SSC Logic SSC Logic Single Point, inverted Abb. 14: SSC Logic – Single Point, inverted SSC Logic Window, inverted Abb. 15: SSC Logic – Window, inverted SSC Logic Two Point, inverted Abb. 16: SSC Logic – Two Point, inverted DAB10 | V1 Betriebsanleitung... - Seite 40 Settings.SSCx Setpoint 2: 800 N Hysterese.SSCx Allignment Mode: Left/Outer, Center, Right/Inner Hysteresis.SSCx Width: 100 N Single Point Window Left/ Outer Hyst Hyst Hyst 1000 1000 Center Hyst Hyst Hyst 1000 1000 Right/ Inner Hyst Hyst Hyst 1000 1000 Betriebsanleitung DAB10 | V1...
- Seite 41 Settings.SSCx Setpoint 2: 800 N Hysterese.SSCx Allignment Mode: Left/Outer, Center, Right/Inner Hysteresis.SSCx Width: 100 N Single Point Window Left/ Outer Hyst Hyst Hyst 1000 1000 Center Hyst Hyst Hyst 1000 1000 Right/ Inner Hyst Hyst Hyst 1000 1000 DAB10 | V1 Betriebsanleitung...
-
Seite 42: Abb. 17 Ein- Und Auschaltverzögerung
Abb. 17: Ein- und Auschaltverzögerung Beispiel für minimale Pulsdauer Minimal Pulse Duration.SSCx Time: 4 ms Minimal Pulse Duration.SSCx Mode: 1 (positiv und negativ) SSCx Eingangssignal Min. Pulsdauer Min. Pulsdauer Min. Pulsdauer Min. Pulsdauer SSCx Ausgangssignal Abb. 18: Minimale Pulsdauer Betriebsanleitung DAB10 | V1... - Seite 43 Minimal Pulse Duration.SSCx Enable Mininmale Pulsdauer von SSCx aktivieren/deaktivieren. 0: Deaktivieren 1: Aktivieren Minimal Pulse Duration.SSCx Time Minimale Pulsdauer einstellen (in ms). Minimal Pulse Duration.SSCx Mode Pulsrichtung der minimalen Pulsdauer einstellen. 1: Positiv und negativ 2: Positiv 3: Negativ DAB10 | V1 Betriebsanleitung...
-
Seite 44: Diagnosis
0: Device is operating properly 1: Maintenance required 2: Out of specification 3: Functional check (Remote mode) 4: Failure (highest priority) Detailed Device Status Details siehe Tabelle im Anhang. Sehen Sie dazu auch 2 Anhang [} 46] Betriebsanleitung DAB10 | V1... -
Seite 45: Wartung
Verwenden Sie niemals zur Reinigung Scheuermittel, Lösungsmittel oder andere aggressi- ve Reinigungsmittel. c) Reinigen Sie niemals mit Flüssigkeitsstrahl, zum Beispiel Hochdruckreiniger. d) Kratzen Sie niemals Verschmutzungen mit scharfkantigen Gegenständen ab. Innenreinigung Es ist grundsätzlich keine Innenreinigung des Geräts vorgesehen. DAB10 | V1 Betriebsanleitung... -
Seite 46: Anhang
Anhang Baumer Anhang Sehen Sie dazu auch 2 Error Handling [} 47] Betriebsanleitung DAB10 | V1... -
Seite 47: Error Handling
Error Handling Device Status Cyclic data Analog Description Condition Value Detailed Quality Bit Alarm Bit Process Value Output > 1 · Nominal Process Value 0xE4, 0x18, 0x00 Process value outside of nominal range Warning n.a. n.a. n.a. < -1 · Nominal Process Value 0xE4, 0x18, 0x01 21’001 >... - Seite 48 Abbildungsverzeichnis Baumer Abbildungsverzeichnis Abb. 1 Typenschild............................Abb. 2 Blockschaltbild Messverstärker ......................Abb. 3 Masszeichnung DAB10 ........................11 Abb. 4 Spitzenwertspeicher ........................... 21 Abb. 5 Sample and Hold ..........................22 Abb. 6 Eingangssignal in Prozesswert umrechnen..................24 Abb. 7 Offset-Teach (mit und ohne Vorlast)....................27 Abb.
