Szenario C: elektrischer Anschluss der eClick ohne eSmartMeter,
zweifache Zuleitung (separate Stromzuleitung zur Eigenversorgung)
Längen Sie das Kabel länger als notwendig ab, sodass
Umlenkungen möglich sind und nachträglich ein eSmart-
Meter nachgerüstet werden kann.
1. Bohren Sie ein Loch für das AUX-Kabel in die entspre-
chende Kabeldurchführungsplatte und setzen Sie die
beigelegte M20-Kabelverschraubung ein.
2. Setzen Sie die Kabeldurchführungsplatte wieder in
die eClick ein und drücken Sie diese fest, um Dichtigkeit
sicherzustellen.
3. Verschrauben Sie die Kabelverschraubung fest,
um Dichtigkeit sicherzustellen.
U
M20-Kabelverschraubung
Die separate AUX-Versorgungsleitung ist mit einem
separaten RCD, ausgelegt auf 6 A, abzusichern.

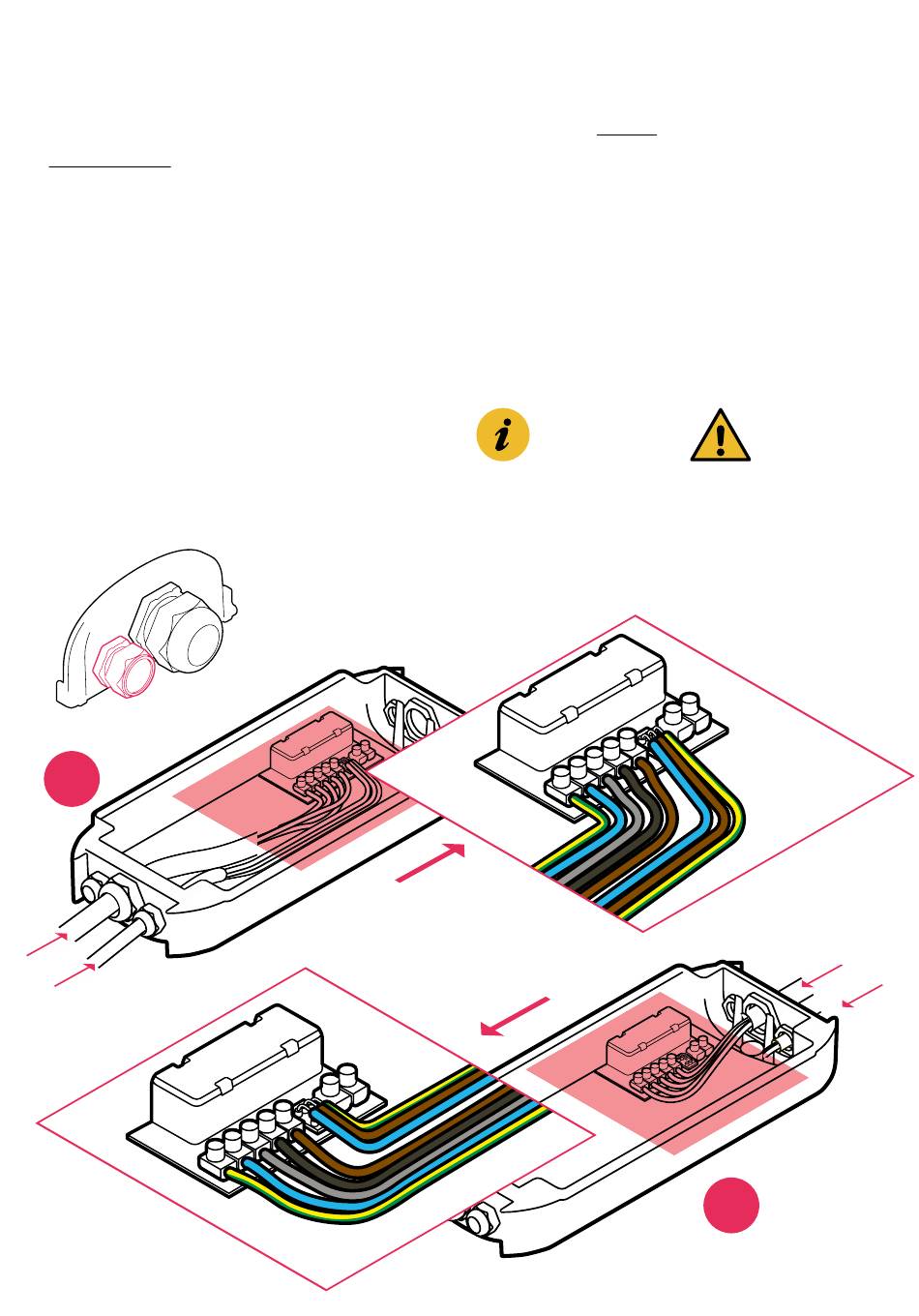

Führen Sie das Versorgungskabel von oben (O) oder unten
(U) in die eClick ein. Entfernen Sie die blaue und schwarze
Brücke auf dem Mainsboard, um die AUX-Leitungen auf-
legen zu können. Legen Sie die Litzen anschließend ent-
sprechend der Abbildung auf die Kontakte und ziehen Sie
die Schrauben an den Kabelklemmen mit einem Anzugs-
moment von 1,2 - 1,5 Nm an.
Hinweis
Der Kabelquerschnitt der
separaten AUX-Zuleitung darf
maximal 1,5 mm² betragen.
25
Installation
Achtung
Falls einphasig angeschlossen
werden soll, darf nicht auf L2
oder L3 das Mainsboard oder
eSmartMeters aufgelegt werden!
Die Zuleitung L1 muss immer
zwingend auf L1 des Mainsboards
oder des eSmartMeters gelegt
werden.
O
