Kommunikationseinheit An Der Wand Befestigen; Frontblende Entfernen; Kommunikationseinheit An Der Wand Fixieren - Vaillant comDIALOG Installationsanleitung

4 Montage
Gilt für: comDIALOG plus
▶ Prüfen Sie den Aufstellort der GSM-Antenne auf Emp-
fang des Mobilfunknetztes.
4.3 Kommunikationseinheit an der Wand
befestigen
Kommunikationseinheit öffnen

Frontblende entfernen

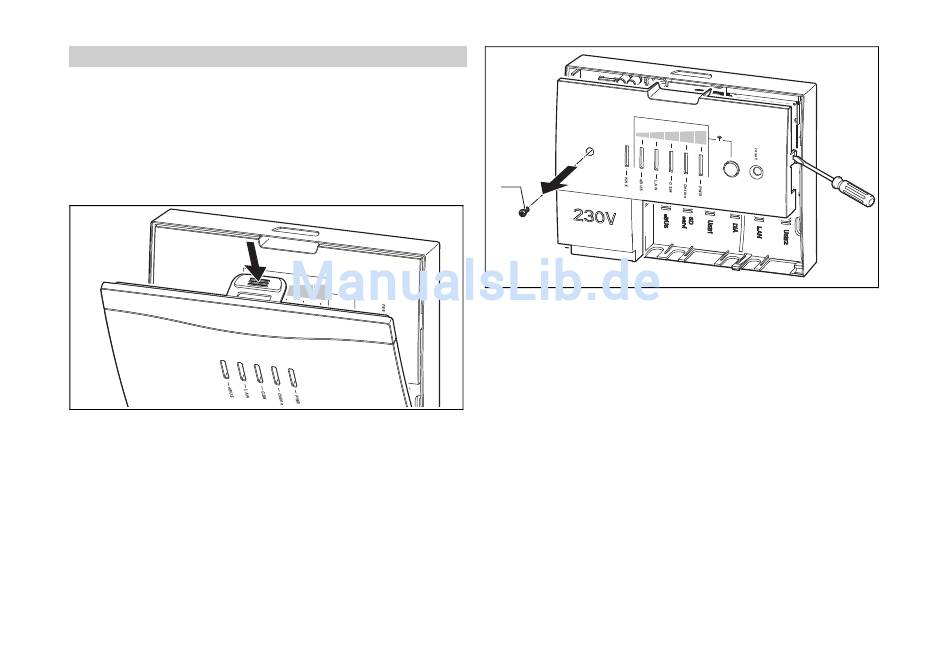

1. Drücken Sie auf den Klickverschluss oben auf der
Kommunikationseinheit.
2. Hängen Sie die Frontblende aus, indem Sie die Front-
blende zu sich kippen.
◁
Die Innenblende ist sichtbar.
16
S1
S2
a b
a b
1
1 Fixierschraube
Innenblende entfernen
3. Lösen Sie die Fixierschraube der Innenblende.
4. Hebeln Sie die Innenblende mithilfe eines Schlitz-
schraubendrehers heraus.
◁ Der Innenaufbau ist sichtbar.

Kommunikationseinheit an der Wand fixieren

5. Bohren Sie entsprechend der Abmessungen der
Kommunikationseinheit drei Löcher in die Wand.
Installationsanleitung comDIALOG/comDIALOG plus 0020140083_01
