8. Klassen
OSZ Rapperswil

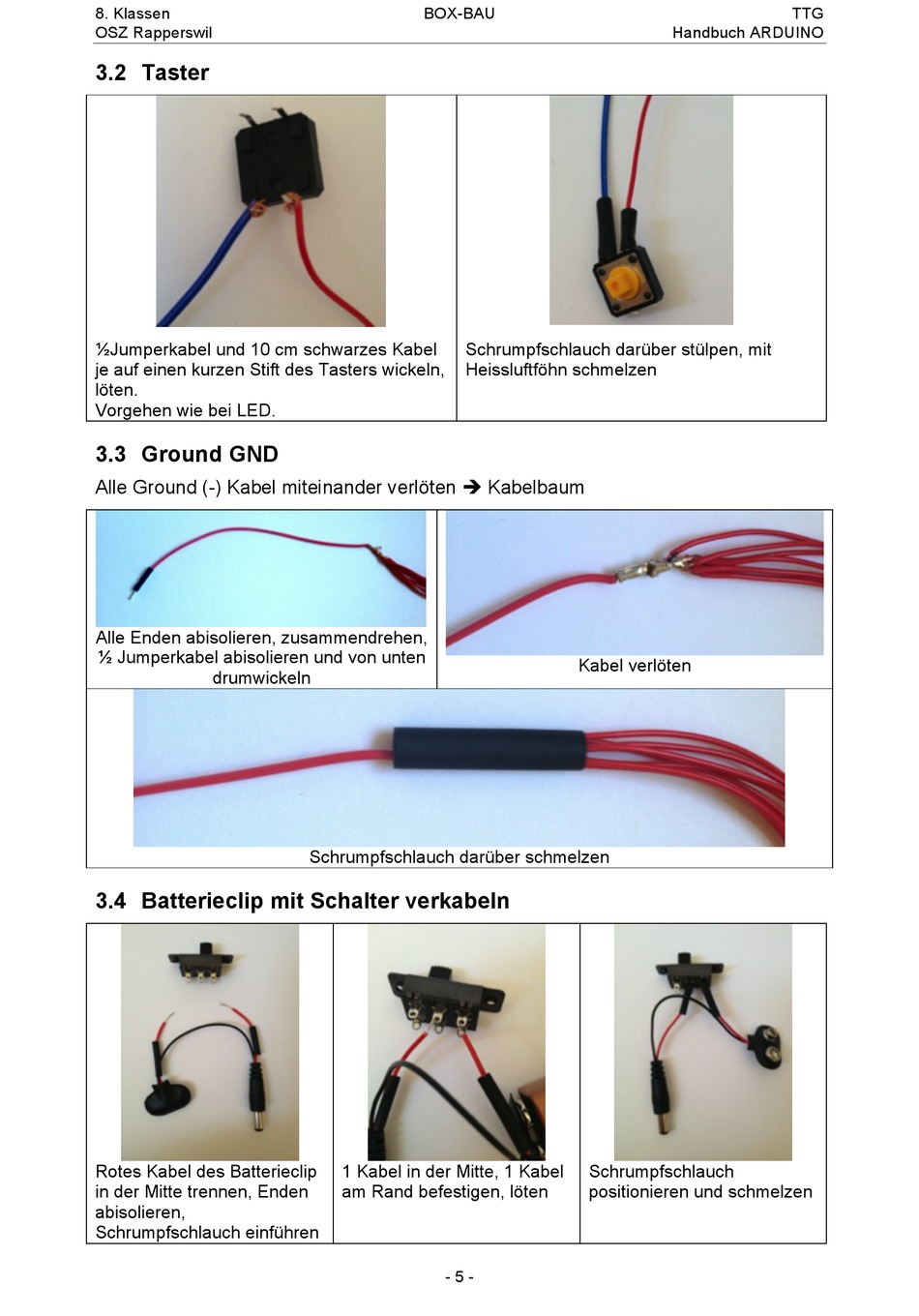

3.2 Taster

½Jumperkabel und 10 cm schwarzes Kabel
je auf einen kurzen Stift des Tasters wickeln,
löten.
Vorgehen wie bei LED.

3.3 Ground GND

Alle Ground (-) Kabel miteinander verlöten è Kabelbaum
Alle Enden abisolieren, zusammendrehen,
½ Jumperkabel abisolieren und von unten
drumwickeln

3.4 Batterieclip mit Schalter verkabeln

Rotes Kabel des Batterieclip
in der Mitte trennen, Enden
abisolieren,
Schrumpfschlauch einführen
BOX-BAU
Schrumpfschlauch darüber stülpen, mit
Heissluftföhn schmelzen
Schrumpfschlauch darüber schmelzen
1 Kabel in der Mitte, 1 Kabel
am Rand befestigen, löten
- 5 -
Handbuch ARDUINO
Kabel verlöten
Schrumpfschlauch
positionieren und schmelzen
TTG
