3 Vorbereiten der Bauteile

ACHTUNG! Überlege dir gut, ob du die Bauteile vor oder nach dem Löten in die Box
einbauen musst!
Verwende für alle Ground (-, GND) die gleiche Kabelfarbe!

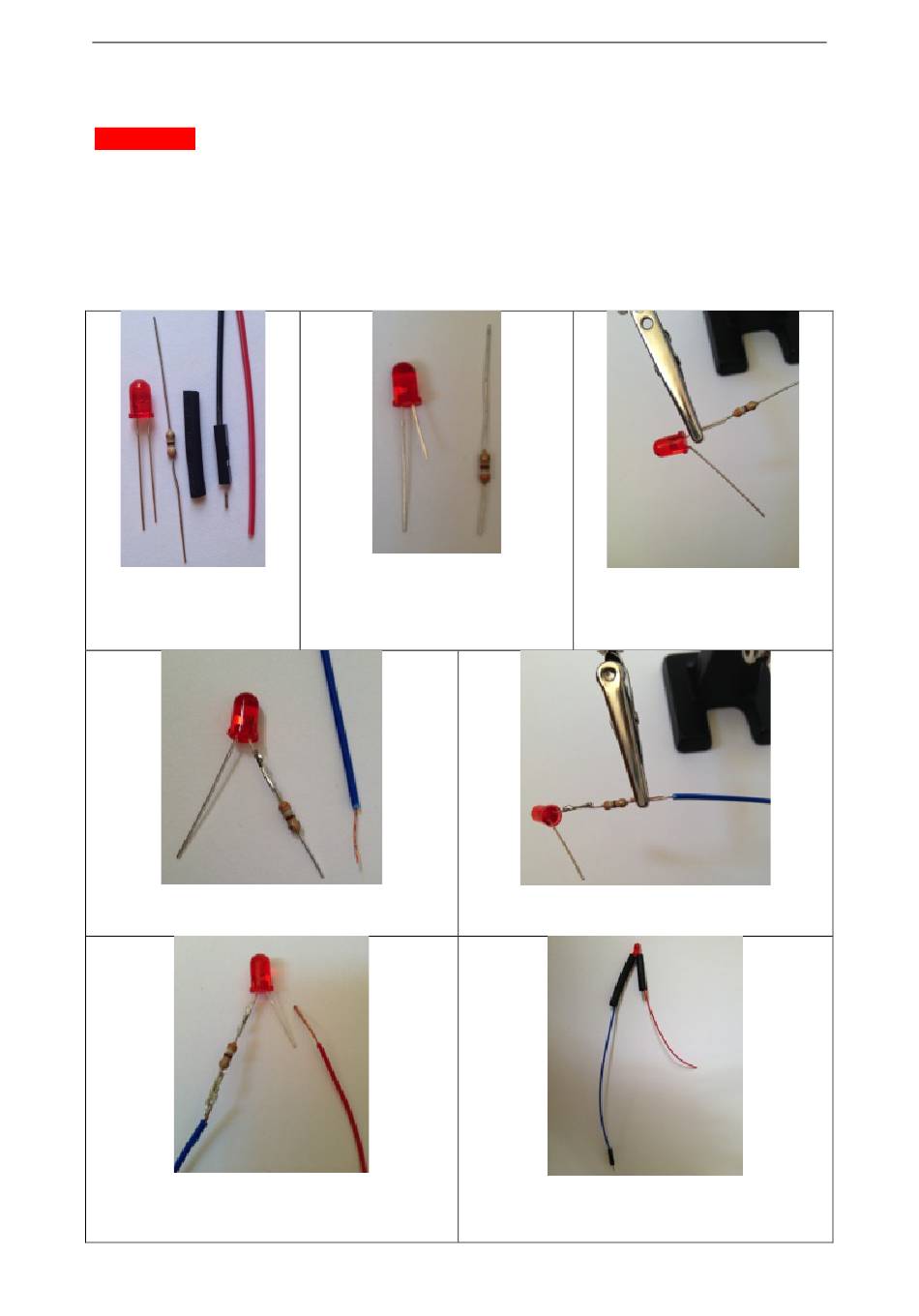

3.1 LED

LED, Widerstand 390
Ohm, Schrumpfschlauch
½ Jumperkabel,
10cm Kabel
Jumperkabel und 2. Ende des Widerstands
löten (zurückschneiden, abisolieren)
Kathode auf 1 cm zurückschneiden, Kabel
abisolieren, löten
BOX-BAU
Anode (+) der LED mit dem
Seitenschneider auf 1cm
kürzen, 1. Ende des
Widerstands ebenfalls
Schrumpfschlauch über die Verbindung
stülpen und mit Heissluftföhn anschmelzen
- 4 -
Handbuch ARDUINO
(Hier rot)
Mit der Löthilfe die Teile
zusammenlöten.
(Erwärmen, Lötzinn
hinzufügen)
Löten
