Gleichstrommessungen
4.2.5.
Stromschlaggefahr! Die Sondenspitzen sind möglicherweise nicht so lang, dass die
spannungsführenden Teile im Inneren einiger 240-V-Gerätesteckdosen erreicht werden, da die
Kontakte tief in den Steckdosen versenkt sind. Infolgedessen kann die Messung 0 V anzeigen,
obwohl tatsächlich Spannung an der Steckdose anliegt. Die Sondenspitzen müssen die
Metallkontakte im Inneren der Steckdose berühren, bevor davon ausgegangen werden kann, dass
keine Spannung anliegt.
Strommessungen mit 20 A nicht länger als 30 s durchführen. Eine Überschreitung von 30 s kann
zu Schäden am Gerät und/oder an den Messleitungen führen.

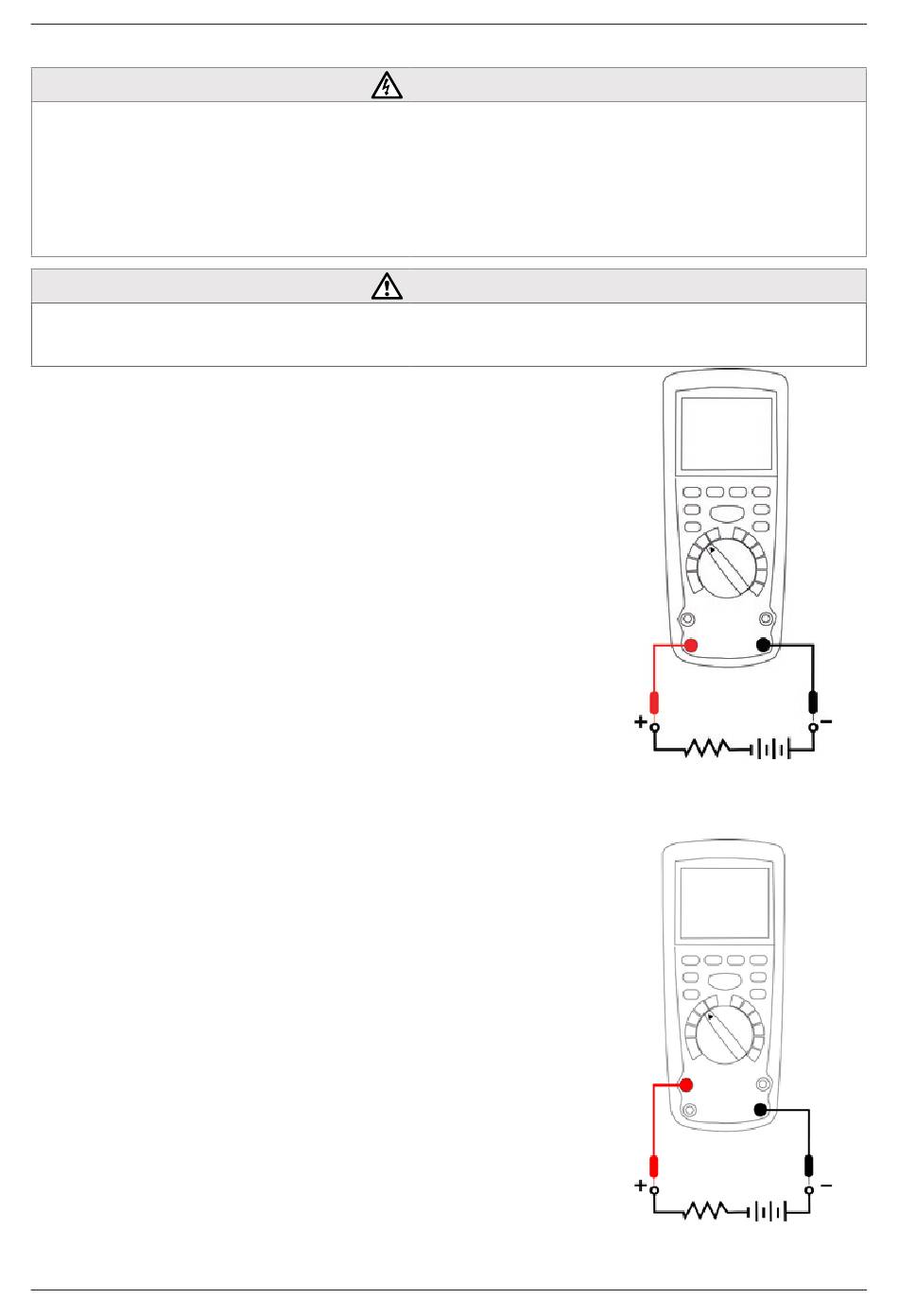

1. Die schwarze Messleitung in die COM-Buchse (negativ)
stecken.
2. Den Funktionsschalter in die gewünschte Position stellen und
die rote Messleitung einstecken:
a. Bei Strommessungen bis zu 4000 µA=: Den
Funktionsschalter auf die Position µA stellen und die rote
Messleitung in die µA mA-Buchse stecken.
b. Bei Strommessungen bis zu 400 mA=: Den
Funktionsschalter auf die Position mA stellen und die rote
Messleitung in die µA mA-Buchse stecken.
c. Bei Strommessungen bis zu 20 A=: Den Funktionsschalter
auf die Position 10A stellen und die rote Messleitung in die
10A-Buchse stecken.
3. Für den Wechsel zu DC die Taste MODE drücken.
4. Den zu prüfenden Stromkreis spannungsfrei schalten.
5. Den Stromkreis an der Stelle, an der Strom gemessen werden
soll, öffnen.
6. Die schwarze Prüfspitze an die negative Seite des
Stromkreises halten und die rote Prüfspitze an die positive
Seite des Stromkreises.
7. Spannung an den Kreis anlegen.
8. Den Strom in der Anzeige ablesen.
