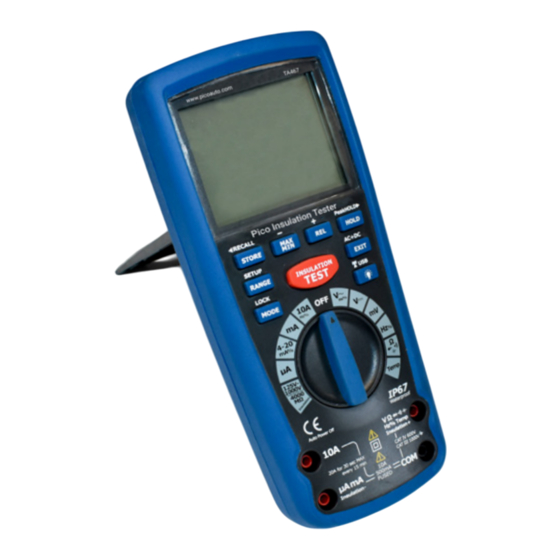

- Seite 1 TA467 Isolationsprüfer Benutzerhandbuch www.picoauto.com...
-
Seite 2: Inhaltsverzeichnis
Senden von gespeicherten Daten an den PC ................ 18 4.14. EINSTELLUNG (SET) ....................... 19 4.15. AC + DC ........................... 19 4.16. Anzeige niedriger Batteriestand .................... 19 4.17. Wartung ........................... 20 4.17.1. Einsetzen der Batterien ......................20 4.18. Technische Daten ........................22 Copyright © 2020 Pico Technology Ltd. Alle Rechte vorbehalten. DO341-2.de... -
Seite 3: Beschreibung
6. Taste MODE und LOCK 14. V, Ω, , Hz%, Temp und Isolierung + Eingangsbuchse 7. Funktionsschalter 15. COM-Eingangsbuchse 8. 10-A-Eingangsbuchse Hinweis: Der Kippfuß und das Batteriefach befinden sich auf der Rückseite des Geräts. DO341-2.de Copyright © 2020 Pico Technology Ltd. Alle Rechte vorbehalten. -
Seite 4: Symbole Und Meldezeichen
Mega (10 ) (Ω) PEAK Spitzenwert halten Ω Volt Hertz (Frequenz) Relative Prozent (Einschaltdauer) AUTO Automatische Bereichswahl Wechselstrom HOLD Anzeige halten Gleichstrom °C Grad Celsius °F Grad Fahrenheit Mindestwert Höchstwert HF-Symbol Copyright © 2020 Pico Technology Ltd. Alle Rechte vorbehalten. DO341-2.de... -
Seite 5: Bedienungsanleitung
Die rote Messleitung in die V-Buchse (positiv) stecken. 3. Die schwarze Prüfspitze an die negative Seite des Stromkreises halten und die rote Prüfspitze an die positive Seite des Stromkreises. 4. Die Spannung in der Anzeige ablesen. DO341-2.de Copyright © 2020 Pico Technology Ltd. Alle Rechte vorbehalten. -
Seite 6: Wechselspannungsmessungen (Frequenz, Tastverhältnis)
8. Die Taste EXIT drücken. 9. Für den Wechsel zu AC + DC die Taste AC + DC 2 s lang gedrückt halten. 10. Die echten Effektivwerte von Wechsel- und Gleichstrom prüfen. Copyright © 2020 Pico Technology Ltd. Alle Rechte vorbehalten. DO341-2.de... -
Seite 7: Spannungsmessungen In Mv
Die rote Messleitung in die Ω-Buchse (positiv) stecken. 3. Die Prüfspitzen an den zu prüfenden Schaltkreis oder das Bauteil halten. Am besten wird eine Seite des zu prüfenden Teils vom Kreis getrennt, damit es nicht zu Rückwirkungen aus dem Schaltkreis kommt. 4. Den Widerstand in der Anzeige ablesen. DO341-2.de Copyright © 2020 Pico Technology Ltd. Alle Rechte vorbehalten. -
Seite 8: Gleichstrommessungen
6. Die schwarze Prüfspitze an die negative Seite des Stromkreises halten und die rote Prüfspitze an die positive Seite des Stromkreises. 7. Spannung an den Kreis anlegen. 8. Den Strom in der Anzeige ablesen. Copyright © 2020 Pico Technology Ltd. Alle Rechte vorbehalten. DO341-2.de... -
Seite 9: Wechselstrommessungen (Frequenz, Tastverhältnis)
13. Zur Rückkehr zur derzeitigen Messung die Taste EXIT drücken. 14. Für den Wechsel zu AC die Taste MODE drücken. 15. Für den Wechsel zu AC + DC die Taste AC + DC 2 s lang gedrückt halten. 16. Die echten Effektivwerte von Wechsel- und Gleichstrom prüfen. DO341-2.de Copyright © 2020 Pico Technology Ltd. Alle Rechte vorbehalten. -
Seite 10: Durchgangsprüfung
3. Für den Wechsel zu und V die Taste MODE drücken. 4. Die Prüfspitzen an den zu prüfenden Schaltkreis an beiden Seiten der Diode halten. Als Vorwärtsspannung wird typischerweise 0,400 bis 0,700 V angezeigt. Als Rückwärtsspannung wird OL angezeigt. Kurzgeschlossene Geräte zeigen annähernd 0 V an und offene Geräte zeigen bei beiden Polaritäten OL an. Copyright © 2020 Pico Technology Ltd. Alle Rechte vorbehalten. DO341-2.de... -
Seite 11: Kapazitätsmessungen
Teil halten, bis sich der Messwert stabilisiert hat (ca. 30 s). 5. Die Temperatur in der Anzeige ablesen. Hinweis: Der Temperaturfühler ist mit einem Ministecker vom Typ K ausgestattet. Das Gerät wird mit einem Mini-Bananen- Adapter zum Anschluss an die Eingangsbuchsen des Geräts geliefert. DO341-2.de Copyright © 2020 Pico Technology Ltd. Alle Rechte vorbehalten. -
Seite 12: Frequenz (Tastverhältnis) Messungen (Elektronisch)
6. Die schwarze Prüfspitze an die negative Seite des Stromkreises halten und die rote Prüfspitze an die positive Seite des Stromkreises. 7. Spannung an den Kreis anlegen. 8. Der Schleifenstrom wird in % angezeigt, wobei 0 mA = -25 %, 4 mA = 0 %, 20 mA = 100 % und 24 mA = 125 %. Copyright © 2020 Pico Technology Ltd. Alle Rechte vorbehalten. DO341-2.de... -
Seite 13: Isolationswiderstandsmessungen
4. der Isolationswiderstand mittels eines analogen Balkendiagramms dargestellt 5. ein Warnsummer ertönen Andernfalls legt der Isolationsprüfer keine Prüfspannung an und zeigt sowohl > 30 V als auch ein blinkendes Blitzsymbol an und gibt eine Summerwarnung aus. iii. Die Taste INSULATION TEST loslassen iv. Der Isolationswiderstand und die erreichte Prüfspannung werden noch ca. 20 s lang angezeigt; innerhalb dieses Zeitraums kann die Taste EXIT zum Löschen der Anzeige sowie zum Entladen einer u. U. vorhandenen Restprüfspannung aus dem Prüfgerät gedrückt und losgelassen werden. DO341-2.de Copyright © 2020 Pico Technology Ltd. Alle Rechte vorbehalten. - Seite 14 iv. Durch Drücken der Taste EXIT werden die Prüfspannung abgeschaltet, eine u. U. vorhandene Restprüfspannung vom Prüfgerät entladen, der Isolationswiderstandswert gelöscht sowie die erreichte Prüfspannung aus der Anzeige gelöscht. 5. Den Funktionsschalter zum Beenden der Prüfung auf die Position OFF drehen. Dadurch wird die verbleibende Isolationsprüfspannung über einen internen Schalter entladen, was etwa 2 s dauert. Copyright © 2020 Pico Technology Ltd. Alle Rechte vorbehalten. DO341-2.de...
- Seite 15 Prüfleitung an Masse bzw. den Kabelschirm und die andere Prüfleitung nacheinander an jeden der Leiter angeschlossen wird. Den Isolationswiderstand zwischen den Leitern prüfen, indem die Prüfleitungen paarweise an die Leiter angeschlossen werden. DO341-2.de Copyright © 2020 Pico Technology Ltd. Alle Rechte vorbehalten.
-
Seite 16: Automatische/Manuelle Bereichswahl
a. Auf der linken Nebenanzeige wird die Spanne zwischen dem Anfangswert und dem derzeitigen Wert angezeigt. Der Anfangswert wird in der Nebenanzeige angezeigt. Die Hauptanzeige zeigt den Messwert nach dem REL TEST. 3. Zum Beenden des Relativmodus die Taste EXIT drücken. Anzeigehinterleuchtung 4.6. Die Taste zum Einschalten der Hinterleuchtung drücken. Die Hinterleuchtung geht nach der eingestellten Zeit automatisch aus (siehe page 19 für Hinweise, wie diese Einstellung geändert werden kann). Zum Beenden des Hinterleuchtungsmodus die Taste drücken. Copyright © 2020 Pico Technology Ltd. Alle Rechte vorbehalten. DO341-2.de... -
Seite 17: Halten
Ecke angezeigt, die Daten in der oberen rechten Ecke. Hinweis: Die Zeitanzeige ist auf vier Stellen begrenzt. Zum Beenden der STORE-Funktion die Taste EXIT drücken. Speichern von Isolationsmessungen: Wenn die Aufzeichnungsdauer auf 0000 S eingestellt ist, kann durch Drücken der Taste STORE in die manuelle Aufnahme gewechselt werden. Während die Isolationsprüfung durchgeführt wird, die Taste STORE zur Speicherung des angezeigten Wertes drücken. Wenn die Aufzeichnungsdauer auf 1 bis 255 S eingestellt ist, wird durch Drücken der Taste STORE die Aufzeichnung des angezeigten Wertes im gewählten Intervall automatisch gestartet, während die Prüfung durchgeführt wird. Die Anzahl der gespeicherten Aufzeichnungen wird in der oberen linken Ecke angezeigt, die Daten in der oberen rechten Ecke. Hinweis: Die Zeitanzeige ist auf vier Stellen begrenzt. Zum Beenden der STORE-Funktion die Taste EXIT drücken. DO341-2.de Copyright © 2020 Pico Technology Ltd. Alle Rechte vorbehalten. -
Seite 18: Abruf Der Gespeicherten Daten
7. Weitere Informationen befinden sich in der HELP-Datei der Software. Senden von gespeicherten Daten an den PC 4.13. 1. PC-Software starten. 2. Messgerät einschalten. 3. Zum Aufrufen der Datenabruffunktion RECALL die Taste STORE 2 s lang gedrückt halten. 4. Die Taste HOLD 2 s gedrückt halten. Das RF-Sendesymbol blinkt, während die gespeicherten Daten an den PC gesendet werden. Hinweis: Der Zeitstempel für die übertragenen Daten ist der Zeitpunkt, zu dem sie übertragen wurden, nicht der Zeitpunkt der Erfassung. Hinweis: Ausführliche Softwareanweisungen befinden sich in der HELP-Datei, die in der Software enthalten ist. Copyright © 2020 Pico Technology Ltd. Alle Rechte vorbehalten. DO341-2.de... -
Seite 19: Einstellung (Set)
Prüfung aufgerufen werden, indem die EXIT-Taste zwei Sekunden lang gedrückt gehalten wird. Der Vorgang ist derselbe wie bei der AC-Messung. In der Anzeige erscheint das Symbol AC+DC. Durch Drücken der EXIT-Taste wird der Modus beendet. Anzeige niedriger Batteriestand 4.16. Wenn das Symbol allein in der Anzeige erscheint, muss die Batterie ersetzt werden. DO341-2.de Copyright © 2020 Pico Technology Ltd. Alle Rechte vorbehalten. -
Seite 20: Wartung
4.17.1. 1. Das Gerät ausschalten und die Messleitungen vom Gerät abziehen. 2. Den Ständer für Zugang zur Batterieabdeckung anheben. 3. Die Batterieabdeckung abnehmen, dazu die vier Schrauben lösen (hierzu wird ein Kreuzschlitzschraubendreher benötigt). 4. Sechs AA-Batterien in den Batteriehalter einsetzen. Dabei auf die richtige Polarität achten. 5. Die Batterieabdeckung wieder aufsetzen und festschrauben. Hinweis: Wenn der Isolationsprüfer nicht ordnungsgemäß funktioniert, den Zustand und Einbau der Sicherungen und Batterien überprüfen. Copyright © 2020 Pico Technology Ltd. Alle Rechte vorbehalten. DO341-2.de... -
Seite 21: Auswechseln Der Sicherungen
2. Den Ständer für Zugang zur Batterieabdeckung anheben. 3. Die Batterieabdeckung abnehmen, dazu die vier Schrauben lösen (hierzu wird ein Kreuzschlitzschraubendreher benötigt). 4. Die sechs AA-Batterien herausnehmen. 5. Die hintere Abdeckung abnehmen, dazu die sechs Schrauben lösen (dafür wird ein Kreuzschlitzschraubendreher benötigt) und vorsichtig vom Gehäuse abnehmen. Dabei auf die Zuleitungen achten, nicht zu stark daran ziehen. Beide Sicherungen sollten nun leicht zugänglich sein. 6. Die alten Sicherungen vorsichtig herausnehmen und die neuen Sicherungen einsetzen. a. Immer Sicherungen der richtigen Größe und Art (0,5 A/1000 V flink für den 400-mA- Bereich [SIBA 70-172-40] sowie 10 A/1000 V flink für den 20-A-Bereich [SIBA 50-199-06]) verwenden. 7. Die hintere Abdeckung, die Batterien und den Batteriefachdeckel wieder anbringen bzw. einsetzen und anschrauben. Dabei dürfen die Versorgungsleitungen beim Aufsetzen der hinteren Abdeckung nicht eingeklemmt werden. DO341-2.de Copyright © 2020 Pico Technology Ltd. Alle Rechte vorbehalten. -
Seite 22: Technische Daten
40 mA 0,01 mA 400 mA 0,1 mA 10 A 0,01 A (20 A: max. 30 s bei reduzierter Genauigkeit) Alle Wechselstrombereiche werden in Bereichen von 5 % bis 100 % angegeben. Hinweis: die Genauigkeit bezieht sich auf den Bereich 65 °F bis 83 °F (18 °C bis 28 °C) und weniger als 75 % RF. Die Wechselstromgenauigkeit hängt von der Reinheit der Sinuswelle ab. Der Fehler erhöht sich im Allgemeinen ± (2 % Messwert + 2 % Skalenendwert) bei anderen Wellenformen mit einem Scheitelfaktor von unter 3,0. Copyright © 2020 Pico Technology Ltd. Alle Rechte vorbehalten. DO341-2.de... -
Seite 23: Funktion
0,001 MHz 100 MHz 0,01 MHz Nicht näher angegeben Empfindlichkeit: min. 0,8 Veff bei Tastverhältnis 20 % bis 80 % und < 100 kHz; min. 5 Veff bei Tastverhältnis 20 % bis 80 % und > 100 kHz. Frequenz 40,00 Hz - 10 kHz 0,01 Hz - 0,001 kHz ± (0,5 % Messwert) (elektrisch) Empfindlichkeit: 1 Veff Tastverhältnis 0,1 bis 99,90 % 0,01 % ± (1,2 % Messwert + 2 Stellen) Pulsbreite: 100 µs - 100 ms, Frequenz: 5 Hz bis 150 kHz Temp. -50 bis 1000 °C 0,1 °C ± (1,0 % Messwert + 2,5 °C) (Typ-K) - 58 bis 1832 °F 0,1 °F ± (1,0 % Messwert + 4,5 °F) 4-20 mA% -25 bis 125 % 0,1 °F ± 50 Stellen 0 mA = -25 %, 4 mA = 0 %, 20 mA = 100 %, 24 mA = 125 % DO341-2.de Copyright © 2020 Pico Technology Ltd. Alle Rechte vorbehalten. - Seite 24 40,00 MΩ 40,01 ~ 0,1 MΩ ±(2 % + 5) 400,0 MΩ 400,1 ~ 1 MΩ ±(4 % + 5) 4000 MΩ 1000 V 1,000 ~ 0,001 MΩ ±(3 % + 10) 1 mA bei ≤ 1 mA (0 % ~ +10 %) 4,000 MΩ Last 1 MΩ 4,001 ~ 0,01 MΩ ±(2 % + 10) 40,00 MΩ 40,01 ~ 0,1 MΩ ±(2 % + 5) 400,0 MΩ 400,1 ~ 1 MΩ ±(4 % + 5) 4000 MΩ Copyright © 2020 Pico Technology Ltd. Alle Rechte vorbehalten. DO341-2.de...
- Seite 25 Batteriespannung unter die Betriebsspannung sinkt. Batteriestand Batterie 6 AA-Batterien Sicherungen mA-, μA-Bereiche; 0,5 A/1000 V Keramik flink Sicherheit Vollständige Sicherheitshinweise siehe PicoScope 4225A und 4425A KFZ- ® Oszilloskope und Zubehör Sicherheitsleitfaden . DO341-2.de Copyright © 2020 Pico Technology Ltd. Alle Rechte vorbehalten.
