Blanke•ELOTOP

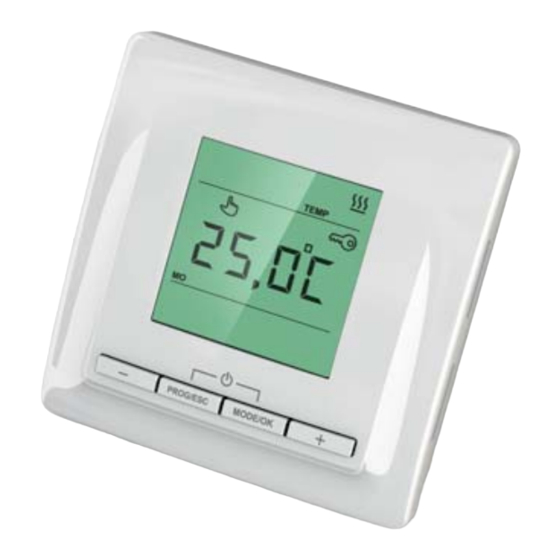

Thermostat TP520
Thermostat
Die Herstellergarantie erstreckt sich nicht auf Fehlfunktionen des Gerätes, die infolge mechanischer Beschädigung, fehlerhafter Montage,
unsachgemäßer Handhabung und bei der Nutzung für Zwecke oder Bedingungen, die nicht in der vorliegenden Montage- und Gebrauchs-
anweisung aufgeführt sind, entstehen. Den Schaltplan und die Montagehinweise zum Gerät finden Sie auf Seite 8. Denken Sie daran, eine
Anleitung kann Ihnen die Fähigkeiten eines professionellen Installateurs nicht ersetzen.
Wir empfehlen, die Montage des Temperaturreglers und der Heizanlage Fachkräften zu überlassen. Die elektrischen Verbindungen und
den Netzanschluss des Gerätes sollte nur ein qualifizierter Elektriker ausführen und protokollieren. Trennen Sie die Leitungen vom Strom
bevor Sie ein Thermostat installieren, überprüfen oder austauschen.
Einleitung
Vielen Dank, dass Sie sich für TP 520©, dem neuen, progammierbaren Thermostat entschieden haben. Der TP 520© ermöglicht es Ihnen,
Ihre Komfortheizung energieeffizient und somit ökonomisch zu betreiben. In die Entwicklung des TP 520© sind unsere Inspirationen und
Erfahrungen mit elektrischen Fußbodenheizungen eingeflossen. Der so entwickelte neue Thermostat zeichnet sich durch höchste Zuver-
lässigkeit, leichte Einstellung und Handhabung aus.
Anwendung
Der Thermostat TP 520© kann zur Regelung von Blanke•ELOTOP + eingesetzt werden. Der TP 520© sorgt dafür, dass die gewünschte
Temperatur zur gewünschten Zeit zur Verfügung steht (Selbstlerneffekt, dh. die Aufheizzeit passt sich den Umgebungsbedingungen nach
an). So können Sie z.B. die Temperaturen für den Zeitraum vom AUFWACHEN bis zum (aus dem Haus) GEHEN sowie von (nach Hause)
KOMMEN bis zum SCHLAFEN GEHEN individuell einstellen.
www.blanke-systems.de
+
Inhalt
Technisches Datenblatt
Verfasser: AWT 09/04/2014
1
2
2
2
3
4
4
4
5
6
7
7
8
8
8
8

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Blanke TP520

Inhaltszusammenfassung für Blanke TP520

  • Seite 1: Inhaltsverzeichnis

    Einstellung und Handhabung aus. Anwendung Der Thermostat TP 520© kann zur Regelung von Blanke•ELOTOP + eingesetzt werden. Der TP 520© sorgt dafür, dass die gewünschte Temperatur zur gewünschten Zeit zur Verfügung steht (Selbstlerneffekt, dh. die Aufheizzeit passt sich den Umgebungsbedingungen nach an).

  • Seite 2: Bedienelemente Und Einstellungen

    BEDIENELEMENTE UND EINSTELLUNGEN Regler einschalten Taste 2 und 3 gleichzeitig (bis ca. 30 sec.) drücken. Regler ausschalten Mit Taste 1 und 4 entsperren, danach mit Taste 2 und 3 ausschalten. verringert den entsprechenden Wert PROG / ESC öffnet und schließt den Programmmodus MODE /OK wählt die Anzeige und bestätigt die Einstellungen erhöht entsprechend den Wert...

  • Seite 3: Einstellen Tag Und Uhrzeit

    EINSTELLEN TAG UND UHRZEIT MODE/OK PROG/ESC 8 sec. PROGRAMM ÖFFNEN Thermostat entsperren Drücken und halten Sie die PROG/ESC Taste für 8 sec. TEMP DATE & TIME 19,0 C PROG/ESC MODE/OK PROG/ESC MODE/OK WOCHENTAG EINSTELLEN Drücken Sie die MODE/OK Taste. Das Symbol für den Wählen Sie den aktuellen Wochentag mit der „+”...

  • Seite 4: Funktionsbeschreibung

    FUNKTIONSBESCHREIBUNG FROSTSCHUTZ Wenn Sie im Winter für lange Zeit den Raum nicht benutzen und um Gebäudeschäden zu vermeiden, ist es ratsam den Frostschutz zu aktivieren. Die Frostschutz-Temperatur ist einstellbar von +5°C bis +12°C (mit entsperren, 4s Mode / OK drücken, mit Symbol Schneeflocke, mit Mode / OK bestätigen, mit Temperatur wählen und mit Mode / OK bestätigen).

  • Seite 5: Zeiteinstellung Der Programmabschnitte

    ZEITEINSTELLUNG DER PROGRAMMABSCHNITTE MODE/OK PROG/ESC 4 sec. PROGRAMM ÖFFNEN Thermostat entsperren Drücken und halten Sie die PROG/ESC Taste für 4 sec. TEMP DATE & TIME 19,0 C PROG/ESC MODE/OK PROG/ESC MODE/OK PROGRAMM AUFWACHEN Drücken Sie die MODE/OK Taste. Stellen Sie Ihre „AUFWACHEN“ Zeit Aktivieren sie den COMFORT Die „Uhrzeit“...

  • Seite 6: Auswahl Bildschirmschoner

    ZEITEINSTELLUNG DER PROGRAMMABSCHNITTE PROG/ESC MODE/OK 4 sec. KOMMEN Drücken Sie die MODE/OK Taste. Stellen Sie Ihre „Kommen“ Zeit mit Aktivieren sie den COMFORT Die „Uhrzeit“ beginnt zu blinken. Hilfe der „+” oder „–” Taste. Bestätigen Modus mit der „+” oder „–” Sie Ihre Wahl mit der MODE/OK Taste.

  • Seite 7: Auswahl Betriebsmodus

    AUSWAHL BETRIEBSMODUS PROG/ESC MODE/OK 4 sec. PROGRAMM ÖFFNEN Thermostat entsperren Drücken und halten Sie die MODE/OK Taste für 4 sec. Die „Programm Modus“ Anzeige beginnt zu blinken. TEMP 19,0 C 19,0 C PROG/ESC MODE/OK PROG/ESC MODE/OK BETRIEBSMODUS EINSTELLEN Wählen Sie den Modus mit Hilfe der „+” oder „–” Tasten. Bestätigen Sie Ihre Wahl mit der MODE/OK Taste.

  • Seite 8: Montage

    BEANSTANDUNGEN verschulden, falscher Installation (nicht der Anleitung folgend) oder deren Folgeschäden, sind von der Garantie ausgenommen. Bitte Im Schadensfall wenden Sie sich bitte an bitte an die Blanke GmbH bewahren Sie Ihren Kaufbeleg auf. Garantieleistungen werden nur & Co. KG.
