Anschluss Sensorik und Datenleitung

Die Sensorelektronik besteht aus einem Edelstahlgewicht [22] mit einem roten und einem weißen Sensorka-
bel [27] und dem Messwertaufnehmer [28].

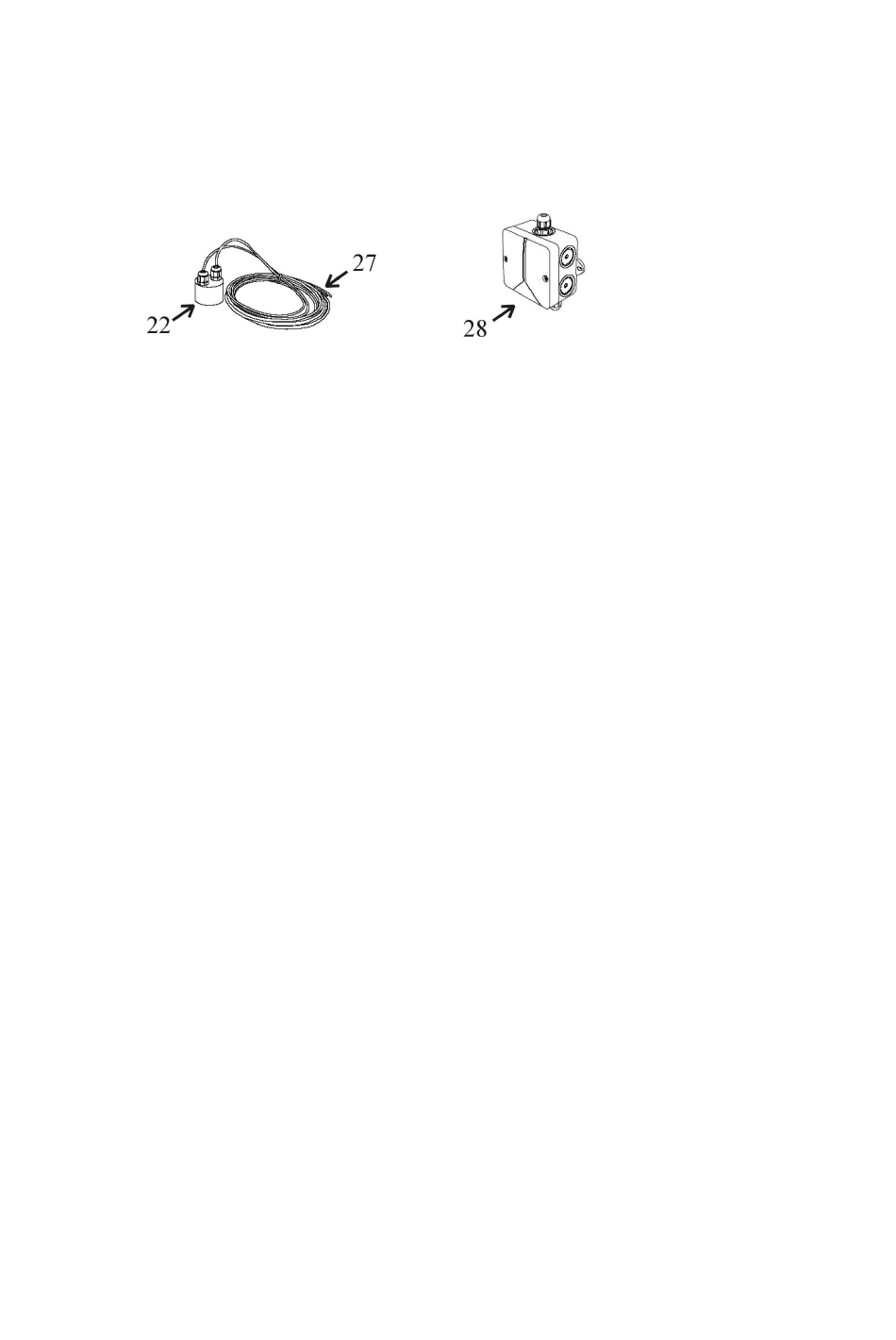

Abbildung 3: Sensorik
1. Montieren Sie nun zunächst den Messwertaufnehmer (Deckel öffnen) an der Tank-
wand (im Graf- Kunststofftank vorzugsweise im Tankdom). Der Montageort des
Messwertaufnehmern sollte sich zwischen 10 cm und 15 cm oberhalb des Über
laufs [25] befinden. Für die Befestigung sind die beigelegten Schrauben zu verwen
den. Um Verletzungen zu vermeiden, sind die Schrauben nach dem Anziehen abzu
stumpfen [24] (Außenseite des Tanks) !
2. Messen Sie die Höhe vom Tankboden [23] bis zum Ende der Klemmen [15] und
[16] am Messwertaufnehmer.
3. Kürzen Sie die Anschlusskabel entsprechend der gemessenen Höhe.
4. Schließen Sie die Sensorkabel wie nachfolgend beschrieben am Messwertaufneh-
mer an: Isolieren Sie beide Kabel auf einer Länge von 5-7mm ab. Danach stecken
Sie das rote Kabel durch die Verschraubung 1 [19], ziehen die Verschraubung 1
leicht an und schließen das rote Kabel an die Klemme [16] an. Das offene weiße
Sensorkabel stecken Sie durch die Verschraubung 2 [18]. Ziehen Sie die Ver-
schraubung 2 leicht an und schließen Sie das weiße Kabel an die Klemme [15] an.
5. Führen Sie nun das Ende der Datenleitung [12] , an dem sich kein Stecker befindet,
durch die Verschraubung 3 [13]. Ziehen Sie die Verschraubung 3 leicht an und
schließen Sie die Adern der Datenleitung [12] an die Doppelklemme [14] an. Der
