Steckernetzteil
Betriebsspannung
Netzfrequenz
Ausgangsstrom
Schutzklasse
4.
Montage
4.1
Gehäuse der Steuerelektronik
Die Montage des Gerätes muss in unmittelbarer Nähe einer Steckdose erfolgen. Zur Be-
festigung sind die beiden oberen Befestigungsbohrungen im Gehäuse (siehe nachfolgen-
de Abbildung) ausreichend.

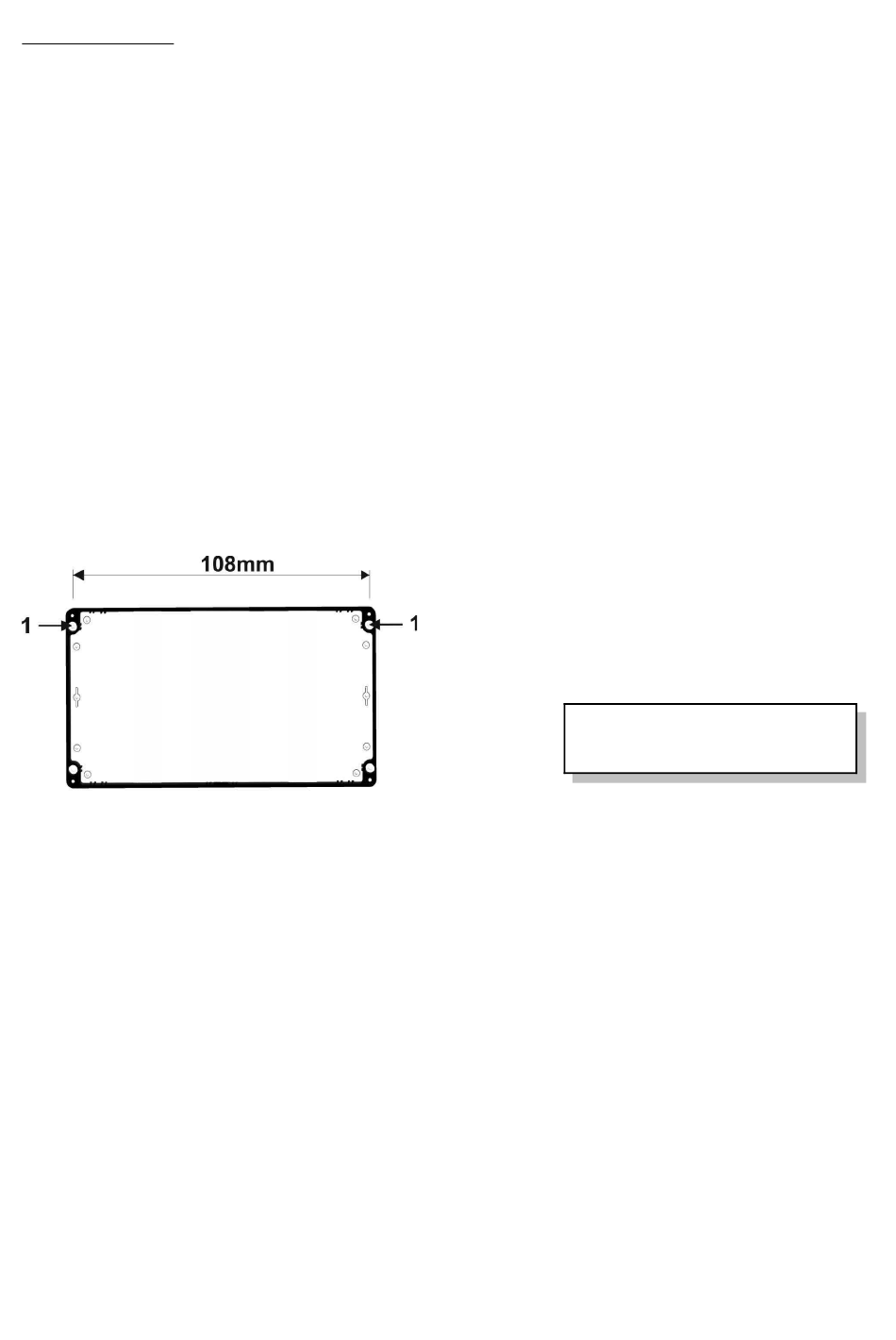

Abbildung 2: Lage der Befestigungsbohrungen (Innenansicht ohne Deckel)
Zeichnen Sie die Bohrpunkte im Abstand von 108mm an der von Ihnen vorgesehenen An-
baustelle des Gerätes an und bohren Sie entsprechend. Verwenden Sie zur Montage das
beiliegende Montagematerial (Dübel und Schrauben). Bevor Sie das Gerät nun anschrau-
ben können, öffnen Sie zunächst den Deckel des Gerätes. Lösen Sie dazu die 4 von vorn
sichtbaren Schrauben. Klappen Sie den Gerätedeckel nach oben (Gerät und Deckel dabei
festhalten). Setzen Sie die beiliegenden Schrauben in die Gehäusebohrungen [1 in Abbil-
dung 2] ein und schrauben Sie das Gerät an der Wand fest. Schließen Sie danach des
Deckel des Gerätes wieder und schrauben Sie den Deckel wieder fest.
: 100V AC bis 240V AC
: 50Hz bis 60Hz
: 1A
: II (Schutzisolierung)
1: Gehäusebohrungen zur
Befestigung des Gerätes
