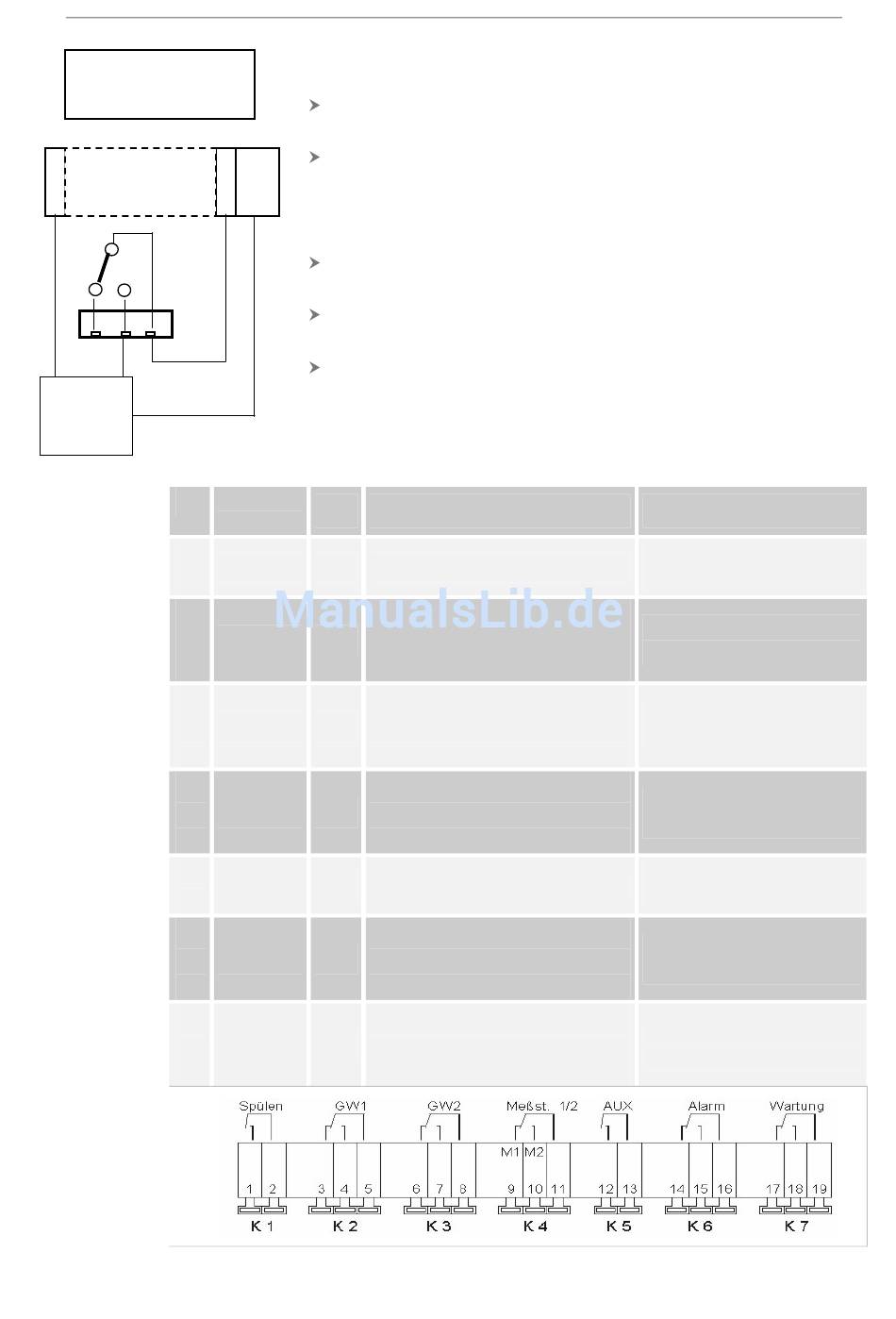

Anschlußbeispiel
Grenzwertkontakt GW 1
schaltet Netzspannung
n
x
3 4 5
z.B.
Magnet-
ventil
Nr.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Anlagenkomponenten anschließen
Schließen Sie die Anlagenkomponenten an die Ausgangsklemmen
der Relais 1 bis 19 an (z.B. Ventile)
Benötigen die Anlagenkomponenten Netzspannung, führen Sie die
l PE
geschaltete Netzspannung (l) auf den Wurzelkontakt
ligen Relais (siehe nebenstehendes Anschlussbeispiel für 230
VAC)
Verbinden Sie den Nulleiter der Anlagenkomponente mit einer der
Klemmen (n)
Bei Komponenten mit Schutzleiteranschluß schließen diesen am
PE-Anschluß an
Achten Sie darauf, dass die Adern in den Klemmen fest sitzen
Klemmen-
Art Funktion
bezeichnung
Spülen
OUT Externes Spülventil
Grenzwertausgang 1 - Öffner
GW1 OUT Grenzwertausgang 1 - Schließer
Grenzwertausgang 1 - Wurzel
Grenzwertausgang 2 - Öffner
GW2 OUT Grenzwertausgang 2 - Schließer
Grenzwertausgang 2 - Wurzel
Meßstelle 1 - Öffner
Meßst. 1/2 OUT Meßstelle 2 - Schließer
Meßstellenumschaltung - Wurzel
AUX OUT Universalausgang
Störmeldeausgang - Öffner
Alarm OUT Störmeldeausgang - Schließer
Störmeldeausgang - Wurzel
Wartungsmeldung - Öffner
Wartung OUT Wartungsmeldung - Schließer
Wartungsmeldung - Wurzel
Montage
x
des jewei-
Bemerkung
Potentialfreier Relaisaus-
gang, max. 240VAC, 4A
Potentialfreier Relaisaus-
gang, max. 240VAC, 4A
Potentialfreier Relaisaus-
gang, max. 240VAC, 4A
Potentialfreier Relaisaus-
gang, max. 240VAC, 4A
Potentialfreier Relaisaus-
gang, max. 240VAC, 4A
Potentialfreier Relaisaus-
gang, max. 240VAC, 4A
Potentialfreier Relaisaus-
gang, max. 240VAC, 4A
15
