Inhaltszusammenfassung für DAP audio Palladium P-400

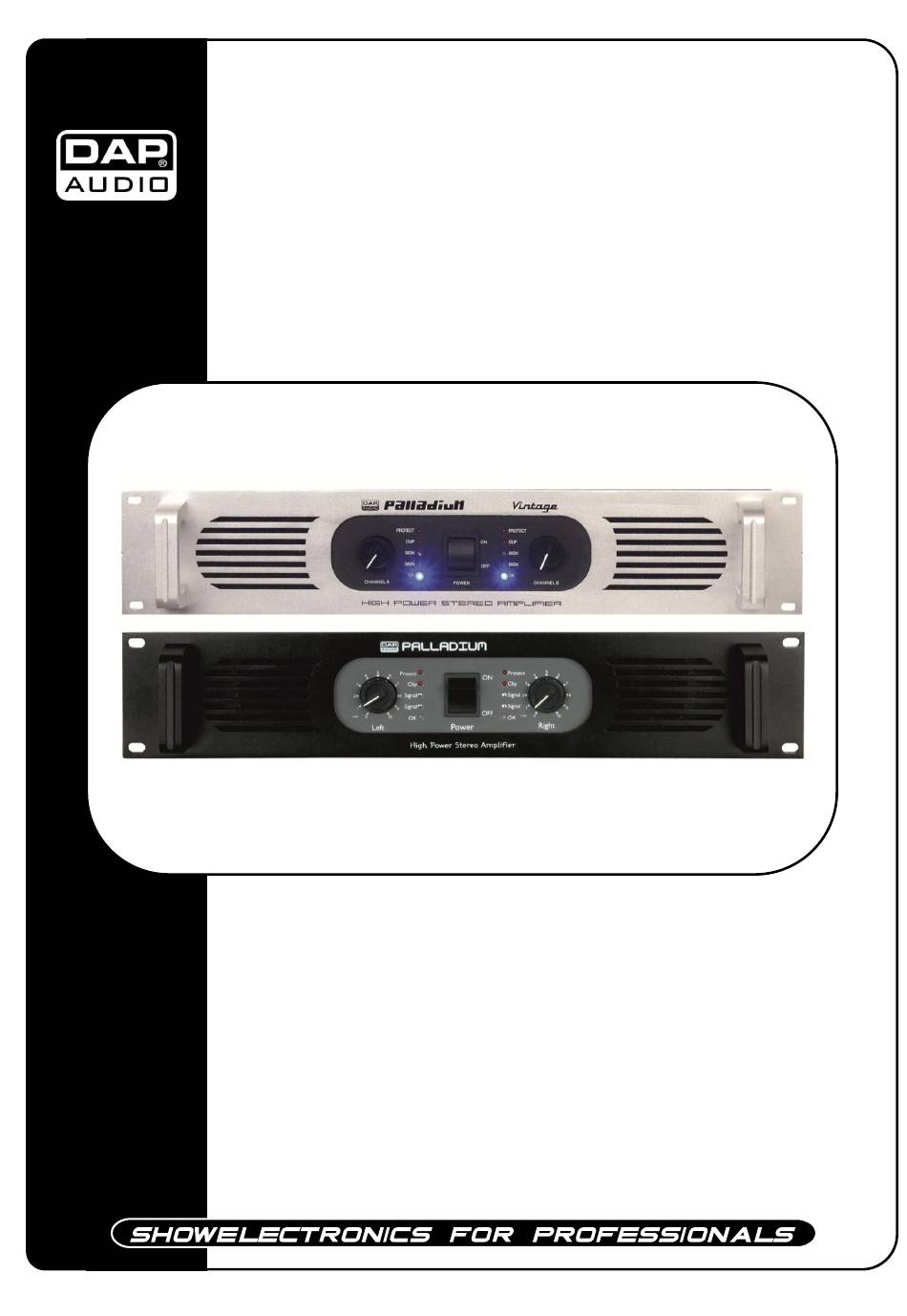

- Seite 1 Palladium P-400 ORDERCODE D4131(B) P-500 ORDERCODE D4132(B) P-700 ORDERCODE D4133(B) P-900 ORDERCODE D4134(B) P-1200 ORDERCODE D4135(B) P-1600 ORDERCODE D4136(B) P-2000 ORDERCODE D4137(B) Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Seite 2 Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von DAP Audio erworben. Die Geräte der Palladium-Serie von DAP Audio sorgen auf jeder Veranstaltung für beste Unterhaltung. Egal ob Sie eine Veranstaltung ohne großen technischen Aufwand oder eine anspruchsvolle Show planen, dieses Produkt wird die von Ihnen gewünschten Effekte professionell umsetzen.
-
Seite 3: Inhaltsverzeichnis
DAP Audio DAP Audio Palladium Anleitung ™ Warnung ..................................3 Sicherheitshinweise ..............................3 Bestimmungsgemäßer Gebrauch .......................... 5 Reklamationen ................................6 Beschreibung des Geräts ............................. 7 Leistungsmerkmale ..............................7 Übersicht ..................................7 Rückseite ..................................8 Installation ..................................9 Setup und Betrieb ................................9 Verbindungseingänge ............................. -
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: • Dap Audio Palladium Verstärker mit 1,5m IEC-Netzkabel • Bedienungsanleitung ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! Ziehen Sie das Stromkabel ab, bevor Sie das Gehäuse öffnen! - Seite 5 Schließen Sie dieses Gerät nie an ein Dimmerpack an. Schalten Sie das Gerät nicht in kurzen Abständen ein und aus, da das die Lebenszeit des Geräts verkürzt. Berühren Sie das Gerät während des Betriebs niemals mit bloßen Händen, da es extrem heiß wird. Lassen Sie das Gerät nach Gebrauch mindestens 15 Minuten lang abkühlen, bevor Sie es berühren.
-
Seite 6: Bestimmungsgemäßer Gebrauch
Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Dap Audio- Händler. Versuchen Sie unter keinen Umständen, den Temperaturschalter oder die Sicherungen zu überbrücken. -
Seite 7: Reklamationen
Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 8: Beschreibung Des Geräts

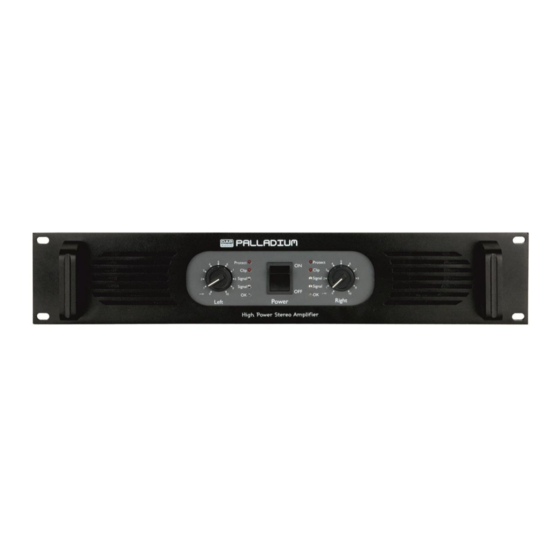

Beschreibung des Geräts Leistungsmerkmale Der Palladium ist ein Verstärker von DAP Audio. Es gibt 7 verschiedene Modelle: P-400, P-500, P-700, P-900, P-1200, P-1600 und P-2000. P400 P1200 Stereomodus: Stereomodus: • 2x 150 Watt RMS – 8 Ω • 2x 530 Watt RMS – 8 Ω... -
Seite 9: Rückseite
Rückseite Abb. 2 5) IEC-Stromanschluss 6) Sicherung 7) 5-Wege-Polklemme und Ausgangsbuchsen 8) Erdfreischalter (Groundlift) 9) Brücke / Parallel / Stereo 10) Symmetrische Audioeingangsklinkenbuchsen... -
Seite 10: Installation
Installation Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Bringen Sie das Gerät sicher in einem 19-Zoll-Rack an. Schließen Sie alle Kabel an. Setup und Betrieb Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische Daten), bevor Sie es an das Stromnetz anschließen. -
Seite 11: Verbindungsausgänge
Verbindungsausgänge Die Lautsprecher können mit Bananensteckern, Speakon-Steckverbindungen oder dem blanken Draht an die Verbindungsklemmen auf der Rückseite des Verstärkers angeschlossen werden. Konsultieren Sie die Drahtlehre-Tabelle, um die geeigneten Drahtquerschnitte für unterschiedliche Lastimpedanzen und die Kabellängen zu bestimmen. Die roten Klemmen sind „heiß“ und werden an den Pluspol der Lautsprecher angeschlossen. -
Seite 12: Monobrückenbetrieb
Monobrückenbetrieb Die beiden Verstärkerkanäle können zusammen gebrückt werden, um einen einzigen äußerst leistungsstarken Verstärker zu erhalten. Wenn der Modusauswahlschalter auf „Bridge“ gestellt ist, "drückt" ein Kanal, während der andere gleichzeitig "zieht", sodass die Leistung verdoppelt wird. Seien Sie sehr vorsichtig, wenn Sie den Verstärker im Brückenmodus betreiben. Stellen sie den Modusauswahlschalter auf „Bridge“, um den Brückenbetrieb einzustellen. -
Seite 13: Clip-Led
Clip-LED Die rote Clip-LED zur Anzeige von Übersteuerung leuchtet schwach auf, sobald der Verstärker leicht übersteuert und nimmt an Intensität zu, wenn die Übersteuerung stärker wird. Wenn die LED schnell hintereinander aufblinkt hat der Kanal den Schwellenwert zum Clipping erreicht und eine beständiges helles Leuchten der LED bedeutet, dass der Verstärker die Eingangssignale klippt oder die Verstärkung reduziert, um zu verhindern, dass zu extrem geklippte Signale an die Lautsprecher ausgegeben werden. -
Seite 14: Schutzfunktionen
Alle Verstärker sind mit verschiedenen Schaltkreisen ausgestattet, um sich und die angeschlossenen Lautsprecher in praktisch allen denkbaren Situation zu schützen. DAP Audio hat versucht, diesen Verstärker so „narrensicher“ wie möglich zu gestalten. Es ist fast unmöglich das Gerät kurzzuschließen, die Schaltkreise zu öffnen, Gleichspannung anzulegen oder das Gerät zu überhitzen. -
Seite 15: Anschlusskabel
Anschlusskabel Gehen Sie mit Ihren Kabeln vorsichtig um. Halten Sie sie an den Verbindungsteilen und vermeiden Sie Knoten und Verdrehungen, wenn Sie die Kabel einrollen. Dadurch wird Ihre Lebensdauer verlängert und ihre Funktionstüchtigkeit verbessert. Überprüfen Sie den Zustand Ihrer Kabel in regelmäßigen Abständen. Viele Probleme (mangelhafte Kontakte, Brummschleifen, Entladungen, etc.)treten nur auf, weil ungeeignete oder defekte Kabel verwendet werden. -
Seite 16: Wartung
Sie das Gerät wieder mit dem Netz. 4. Wenn Sie die Ursache des Problems nicht ausfindig machen können, öffnen Sie auf keinen Fall den Verstärker, da er Schaden nehmen könnte und die Garantie erlischt. 5. Geben Sie das Gerät an Ihren Dap Audio-Händler zurück. -
Seite 17: Technische Daten
Technische Daten Technische P-400 P-500 P-700 P-900 P-1200 P-1600 P-2000 Daten 8 Ω Stereo 150W 180W 240W 350W 530W 600W 700W Leistung (RMS) 4 Ω Stereo 225W 270W 360W 525W 800W 900W 1050W Leistung (RMS) 8 Ω Brücke 450W 540W 720W 1050W 1600W... -
Seite 18: Tabelle Drahtlehre (Metrisch)
Tabelle Drahtlehre (metrisch) Stranded Cable Wire Gauge Power Loss % Power Loss % Power Loss % Length (m) (8 ohm load) (4 ohm load) (2 ohm load) 10,8 1,74 0,75 1,16 0,58 1,16 0,35 1,39 0,22 0,44 0,87 15,5 0,75 10,8 1,45 0,87... -
Seite 19: Tabelle Drahtlehre (Awg: American Wire Gauge)
Tabelle Drahtlehre (AWG: American Wire Gauge) Stranded Cable Wire Gauge Power Loss % Power Loss % Power Loss % Length(ft) (AWG) (8 ohm load) (4 ohm load) (2 ohm load) 0.81 1.61 0.51 1.02 0.32 0.64 1.28 0.128 0.25 0.51 1.61 1.02 0.64...
