- Seite 1 HANDBUCH DEUTSCH Qi-4200 / 4400 / 4600 Bestellnummer: D4530 / D4531 / D4532 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Qi-4200 / 4400 / 4600 Inhaltsverzeichnis Warnung ....................................2 Auspacken ..................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Rückgabe ..................................5 Reklamationen ................................5 Beschreibung des Geräts ..............................6 Funktionen ..................................6 Vorderseite ..................................6 Rückseite ..................................7 Installation ................................... 7 Setup und Betrieb ................................ -
Seite 3: Warnung
Qi-4200 / 4400 / 4600 Warnung Auspacken Packen Sie das Produkt direkt nach dem Erhalt aus und überprüfen Sie es auf Vollständigkeit und Unversehrtheit. Falls Sie Transportschäden an einem oder mehreren Teilen des Produkts oder der Verpackung feststellen, benachrichtigen Sie bitte unverzüglich den Verkäufer und heben Sie das Verpackungsmaterial für eine spätere Überprüfung auf. - Seite 4 Systems anschließen. Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und geben Sie es an Ihren DAP-Audio-Händler zurück. Wenn der Verstärker Teil eines Audiosystems ist, muss die Ausgangsleistung 50%–100% höher als die Nennleistung der Lautsprecher sein.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Qi-4200 / 4400 / 4600 Wenn Sie ein Signal an mehr als einen Verstärker leiten wollen, sollten Sie einen Signalverteiler verwenden. Masseschleifen lassen sich am besten vermeiden, wenn die Massekabel an einen zentralen Erdungspunkt („Stern“-Prinzip) angeschlossen werden. In diesem Fall kann der Mischer als zentraler Punkt verwendet werden. -
Seite 6: Rückgabe
Qi-4200 / 4400 / 4600 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 7: Beschreibung Des Geräts
Qi-4200 / 4400 / 4600 Beschreibung des Geräts Die Qi Serie ist eine Produktfamilie aus leistungsfähigen Verstärkern, die hohe Ausgabepegel garantieren. Es sind drei Versionen erhältlich: Qi-4200, Qi-4400 und Qi-4600. Funktionen Verstärkerklasse: D 4 Kanäle 4X Speakon Ausgänge ... -
Seite 8: Rückseite
Qi-4200 / 4400 / 4600 Rückseite Abb. 02 IEC-Netzeingang 120-230V + interne Sicherung Speakon Lautsprecherausgänge Schalter für Kanal 3 / Kanal 4 Stereo / Mono / Bridge Schalter für Kanal 1 / Kanal 2 Stereo / Mono / Bridge Modus-Auswahlschalter für Kanal 3 / Kanal 4 Symmetrische 3-polige XLR-Eingänge... -
Seite 9: Bezeichnungen Und Funktionen

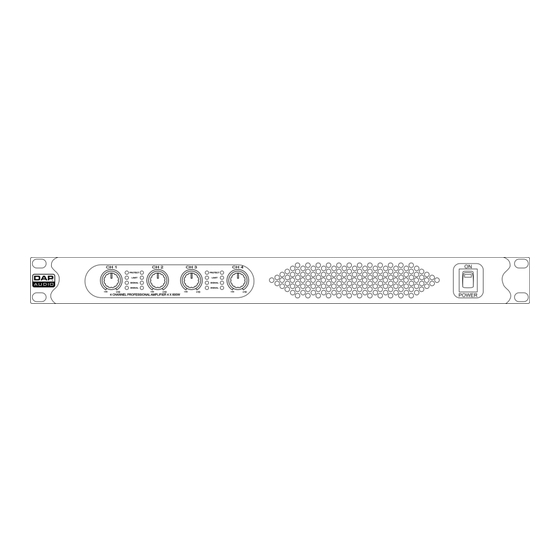

Qi-4200 / 4400 / 4600 Bezeichnungen und Funktionen Vorderseite Abb. 03 01) PROTECT-, LIMIT-, SIGNAL-LEDs Schutz-LED Wenn diese Anzeige aufleuchtet, befindet sich der Leistungsverstärker im Schutzmodus. Schalten Sie das Gerät aus und suchen Sie nach dem Problem. Der Leistungsverstärker ist vor Überhitzung, Überlastung, Kurzschluss etc. -
Seite 10: Rückseite
Qi-4200 / 4400 / 4600 Rückseite Abb. 04 05) IEC-Netzeingang 120-230V + interne Sicherung Schließen Sie das Gerät über diesen Anschluss an die Stromversorgung an. 06) Speakon Lautsprecherausgänge Schließen Sie an diese Anschlüsse Lautsprecher an. Verwenden Sie dafür professionelle Lautsprecherkabel mit Drehverriegelung. -
Seite 11: Verbindungsmodi
Qi-4200 / 4400 / 4600 Verbindungsmodi Stereoanschluss Abb. 05 Hinweis: Das Verbindungsbeispiel oben umfasst nur Kanal 1 und 2. Kanal 3 und 4 können jedoch ebenso angeschlossen werden. Im Stereomodus ist eine Impedanz von 2 Ω oder weniger nicht zulässig, da das zu einem Kurzschluss führen könnte, der den Verstärker erheblich beschädigen würde. -
Seite 12: Anschlusskabel
Qi-4200 / 4400 / 4600 Hinweis: Um sicherzustellen, dass der Bridgemodus ordnungsgemäß funktioniert, dürfen Sie die Lautsprecher ausschließlich an die Ausgänge für Kanal 1 und Kanal 3 anschließen. Wenn Sie die Lautsprecher an Kanal 2 und 4 anschließen, funktioniert der Bridgemodus nicht. -
Seite 13: Wartung
Qi-4200 / 4400 / 4600 Wartung Der Qi-4200 / 4400 / 4600 ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit. -
Seite 14: Technische Daten
Qi-4200 / 4400 / 4600 Technische Daten Nennleistung / Modell Qi-4200 Qi-4400 Qi-4600 1 kHz mit 1%THD 4 x 200W 4 x 400W 4 x 600W 4Ω Stereo (pro Kanal): 8Ω Stereo (pro Kanal): 4 x 120W 4 x 250W 4 x 360W 8Ω... -
Seite 15: Abmessungen
Qi-4200 / 4400 / 4600 Abmessungen Bestellnummer: D4530 / D4531 / D4532... -
Seite 16: Notizen
Qi-4200 / 4400 / 4600 Notizen Bestellnummer: D4530 / D4531 / D4532... - Seite 17 ©2017 DAP Audio...
