Induktiver Sensor
Installationshinweis
Montage:
Montieren Sie den Sensor 15 ... 30 mm über der
Förderkette. Dadurch wird der Sensor nicht durch
die Förderkette beeinflusst.
Einstellung:
Für die korrekte Empfindlichkeitseinstellung stim-
men Sie den Sensor entsprechend der jeweiligen
Anwendung ab.
1) nach Anschaltung der Betriebsspannung
(10 ... 30 V DC) leuchtet die grüne LED
2) die gelbe LED leuchtet bei eingeschalteter
Endstufe
3) Wenn kein Objekt vorhanden ist muss die
Doppel-LED in der Mitte grün leuchten.
Ist dies nicht der Fall, drehen Sie das Potentio-
meter so lange nach rechts, bis die gelbe LED
leuchtet. Drehen Sie das Potentiometer anschlies-
send so lange nach links, bis die Doppel-LED grün
leuchtet.
Kontrolle:
Zur Überprüfung der korrekten Einstellung verifizieren
Sie das einwandfreie Erkennen eines Edelstahlröhr-
chens in der Flasche.
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten
2
Pepperl+Fuchs Gruppe
www.pepperl-fuchs.com
Doppel-LED leuchtet rot
Doppel-LED aus
Doppel-LED leuchtet grün
Doppel-LED aus
Doppel-LED leuchtet rot
gelbe LED an
USA: +1 330 486 0001
Germany: +49 621 776-1111
fa-info@us.pepperl-fuchs.com
fa-info@de.pepperl-fuchs.com

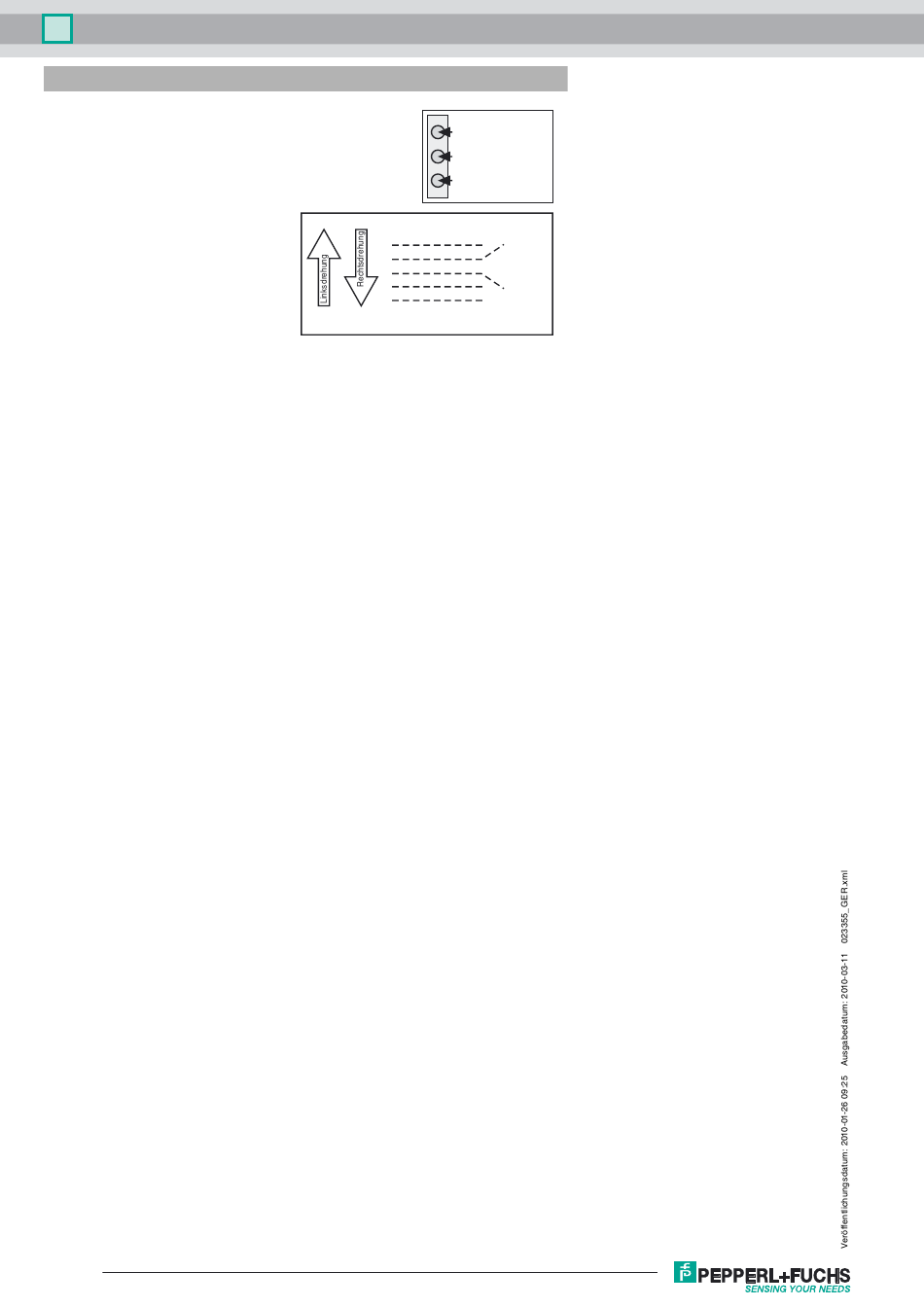

Betriebsspannung
LED grün
Schaltzustand:
Doppel-LED
grün/rot
Ausgang:
LED gelb
Einzustellender
Bereich
Copyright Pepperl+Fuchs
Singapore: +65 6779 9091
fa-info@sg.pepperl-fuchs.com
NJ60-FP-E2-Y23355
