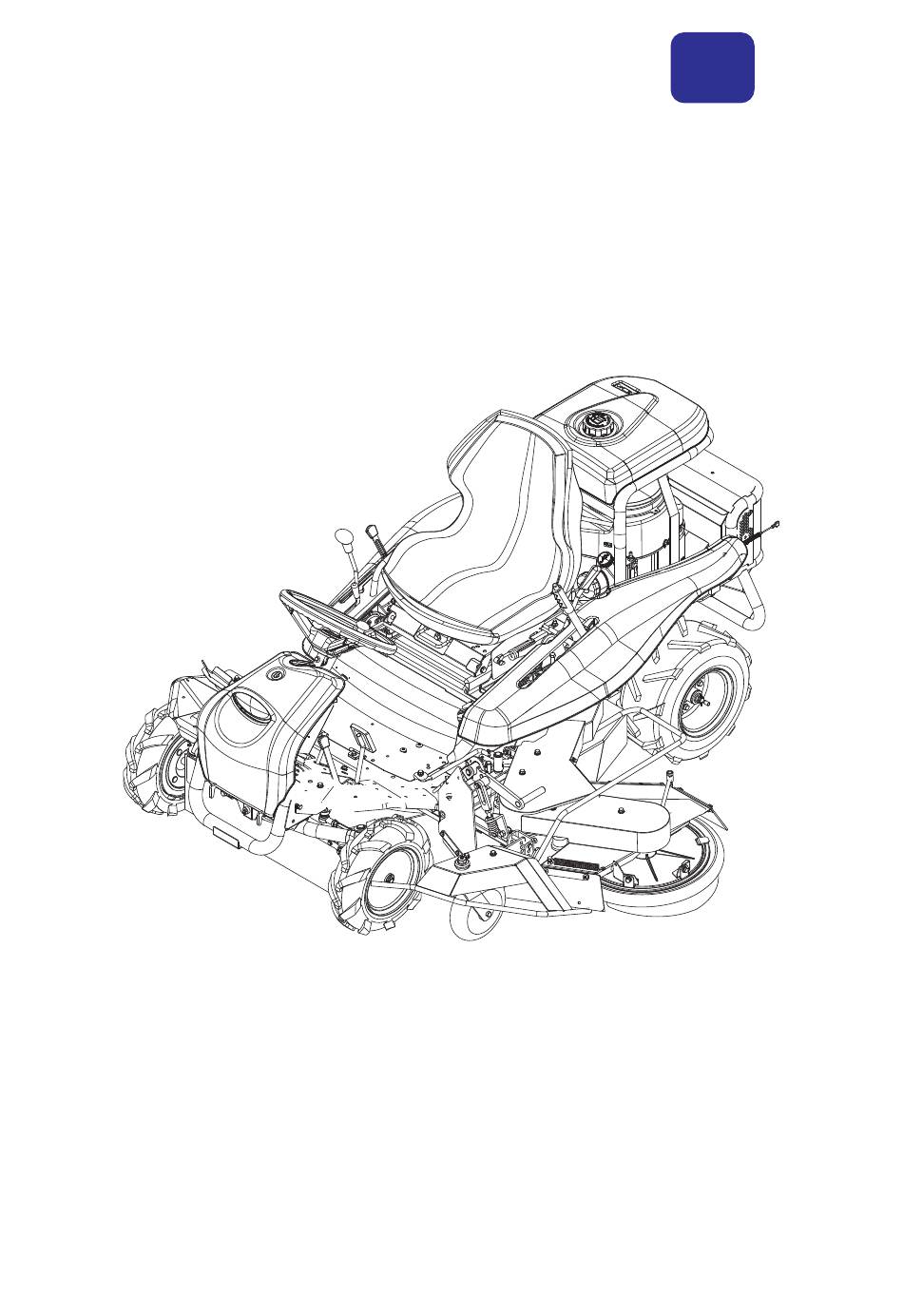

Montageanleitung
RMK151
OREC CO., LTD.
Oktober 2020
loading

Inhaltszusammenfassung für OREC RMK151

  • Seite 1 NUR FÜR DEN HÄNDLER Montageanleitung RMK151 OREC CO., LTD. Oktober 2020...
  • Seite 2 3. Entfernen Sie die 2 Schrauben der Keilriemenab- deckung und entfernen Sie die Abdeckung. 4. Überprüfen Sie das mitgelieferte Zubehör. Bedienungsanleitung RMK151 Bedienungsanleitung Motor Kawasaki 1 x Montagehilfe zum Messerwechsel 2 x M14 Messerschraube 1 x Schraubenschlüssel L 22mm 1 x Maulschlüssel 10x2mm...
  • Seite 3 5. Lösen Sie die Befestigungsschraube vom Seiten- ausleger. 6. Ziehen Sie den Haltebolzen des Seitenauslegers heraus. Ziehen und drehen Sie ihn wie in der Ab- bildung gezeigt heraus. 7. Bevor Sie den Seitenausleger montieren, entfer- nen Sie die Keilriemenabdeckung. Verbindungspunkt 8.
  • Seite 4 9. Montieren Sie den Seitenausleger wie in der Ab- bildung gezeigt. 10. Sichern Sie den Seitenausleger mit dem Haltebol- zen. 11. Entfernen Sie die Schraube. 12. Montieren Sie die Schraube wie in der Abbildung gezeigt.
  • Seite 5 13. Halten Sie den Seitenauslegerhebel nach oben und montieren Sie den Keilriemen. 14. Überprüfen Sie nach der Montage die Keilrie- menspannung. 15. Lösen Sie die Mutter. 16. Montieren Sie das Gestänge und befestigen Sie es mit der Mutter.
  • Seite 6 17. Entfernen Sie die markierten Muttern. 18. Montieren Sie den Gummilappen und befestigen Sie die gezeigten Muttern wieder. Halten Sie an- schließend den Hebel hoch. 19. Montieren Sie die Feder wie nebenstehend gezeigt. Achtung: Kontrollieren Sie die Position des Loches. 20.
  • Seite 7 21. Ansicht von oben. 22. Seitenansicht 23. Montieren Sie die Keilriemenabdeckung A. 24. Montieren Sie die Teile der Riemenabdeckung in der Reihenfolge Riemenabdeckung (C) und Riemenabdeckung (B). In diesem Fall montieren Sie das Gummi innerhalb (*) der Schwenkabdeckung Gummi...
  • Seite 8 25. Lösen Sie die Halteschraube. 26. Positionieren Sie den Stoßschutz wie in der Ab- bildung gezeigt. 27. Montieren Sie den Stoßschutz zusammen mit der Halteschraube. 28. Entfernen Sie die Radgabel.
  • Seite 9 29. Demontierte Radgabel. 30. Montieren Sie den Stoßschutz wie in der Abbil- dung gezeigt. 31. Entfernen Sie die vordere Abdeckung. 32. Ohne Abdeckung, Ansicht von oben.
  • Seite 10 33. Variante A: Version mit Säurebatterie 30A 19L Füllen Sie die Batterie mit Säure und laden Sie sie vollständig auf. Variante B: Verschlossene Batterie RM-BG Die Batterie ist eine verschlossene, ventilgeregelte Bleibatterie mit im Vlies gebundenem Elektrolyt und benötigt keinerlei Wartung. Die Batterie darf nur mit speziellen spannungsgeregelten Ladegeräten geladen werden.
  • Seite 11 37. Montieren Sie die Nylonfäden wie in der Abbil- dung gezeigt. 38. Die Abbildung zeigt die montierten Nylonfäden. 39. Entfernen Sie die Muttern der Sitzverstellung wie in der Abbildung gezeigt. 40. Platzieren Sie den Sitz auf den Sitzträger.
