Montageanleitung
RMK150
OREC CO., LTD.
SEPTEMBER 2015

Werbung

loading

Inhaltszusammenfassung für OREC RMK150

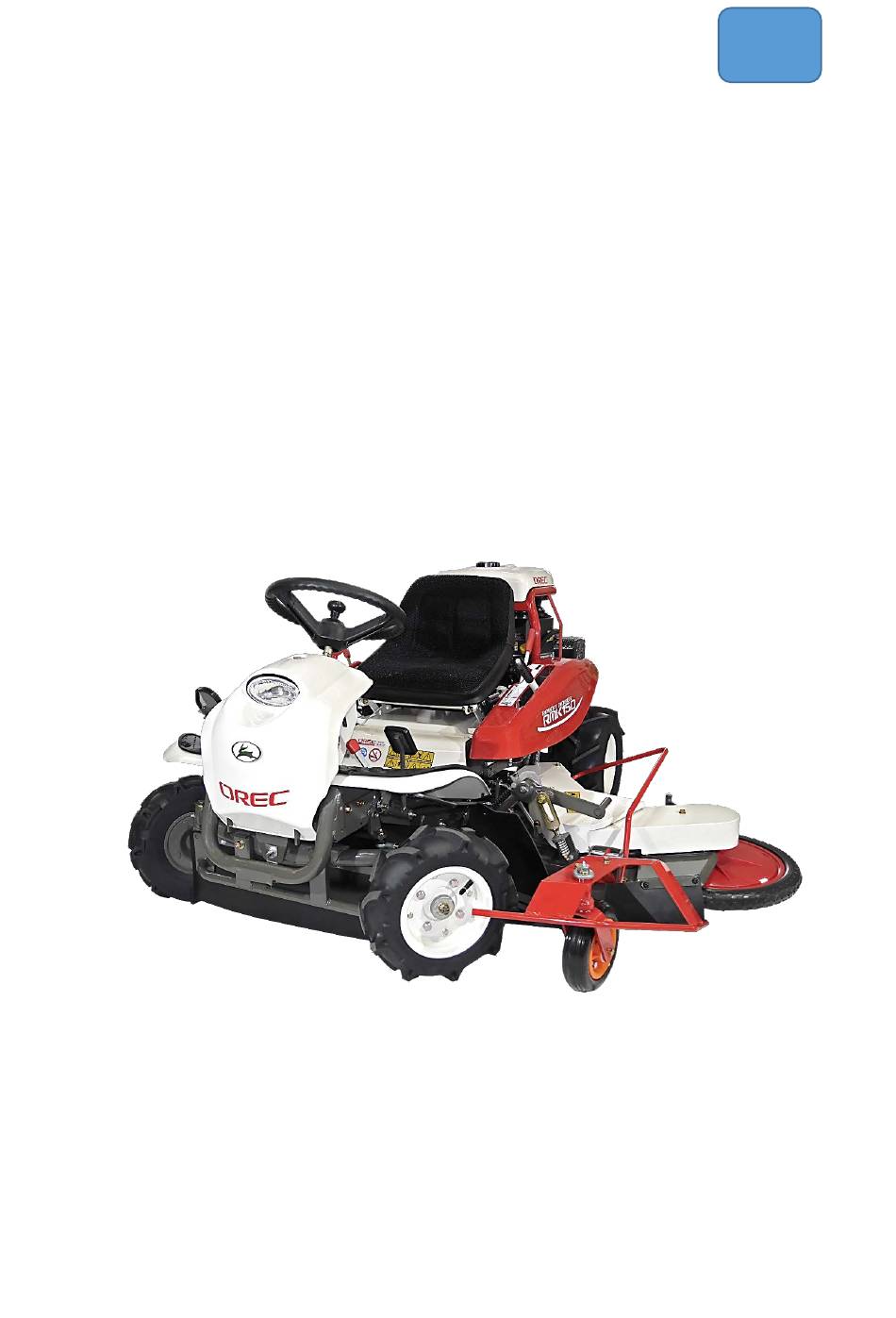

  • Seite 1 Montageanleitung RMK150 OREC CO., LTD. SEPTEMBER 2015...
  • Seite 2 1) Entfernen Sie die Verpackung. Entnehmen Sie den Seitenausleger (siehe Kreismarkierung). Seitenausleger 2) Positionieren Sie die Montageaufnahmen des Seitenauslegers. 3) Entfernen Sie die 2 Schrauben der Keilriemenabdeckung und entfernen Sie die Abdeckung. - 1 -...
  • Seite 3 4) Überprüfen Sie das mitgelieferte Zubehör. - Bedienungsanleitung RMK150 - Bedienungsanleitung Motor Kawasaki - Ersatzteilliste Motor - Ersatzteilliste RMK150 - 1 x Montagehilfe zum Messerwechsel - 2 x M14 Messerschraube - 1 x Schraubenschlüssel L 22mm - 1 x Maulschlüssel 10x12mm - 1 x Maulschlüssel 14 x 17mm...
  • Seite 4 8) Nach der Demontage der Keilriemenabdeckung Verbindungspunkt Seitenauslegers 9) Montieren Sie den Seitenausleger wie in der Abbildung gezeigt. 10) Sichern Sie den Seitenausleger mit dem Haltebolzen. 11) Entfernen Sie die Schraube. - 3 -...
  • Seite 5 12) Montieren Sie die Schraube wie in der Abbildung gezeigt. 13) Halten Sie den Seitenausleger Hebel nach oben und montieren Sie den Keilriemen. 14) Überprüfen Sie nach der Montage die Keilriemenspannung. 15) Lösen Sie die Mutter. - 4 -...
  • Seite 6 16) Montieren Sie das Gestänge und befestigen Sie es mit der Mutter. 17) Entfernen Sie die markierten Muttern. 18) Montieren Sie die Platte und befestigen Sie die gezeigten Muttern wieder. Halten Sie anschließend den Hebel hoch. 19) Montieren Sie die Feder wie nebenstehend gezeigt.
  • Seite 7 20) Hängen Sie die Gabel wie in der Abbildung gezeigt ein. 21) Ansicht von oben. 22) Seitenansicht. 23) Montieren Sie die Keilriemenabdeckung (A). - 6 -...
  • Seite 8 24) Montieren Sie die Keilriemenabdeckung (B) und danach die Keilriemenabdeckung (C). ( C ) 25) Lösen Sie die Halteschraube. 26) Positionieren Sie den Stoßschutz wie in der Abbildung gezeigt. 27) Montieren Sie den Stoßschutz zusammen mit der Halteschraube. - 7 -...
  • Seite 9 28) Entfernen Sie die Radgabel. 29) Ohne Radgabel. 30) Montieren Sie den Stoßschutz wie in der Abbildung gezeigt.. 31) Entfernen Sie die vordere Abdeckung. - 8 -...
  • Seite 10 32) Ohne Abdeckung, Ansicht von oben. 33) Ohne Abdeckung, Ansicht von vorne. 34) Variante A: Version mit Säurebatterie Füllen Sie die Batterie mit Säure und laden Sie sie vollständig auf. Variante B: Verschlossene Batterie Die Batterie ist eine verschlossene, ventilgeregelte Bleibatterie mit im Vlies gebundenem Elektrolyt und benötigt keinerlei Wartung.
  • Seite 11 36) Montieren Sie zuerst das positive (Rot) Kabel und danach das negative (Schwarz) Kabel. 37) Montieren Sie die Schutzabdeckung. 38) Montieren Sie die Nylonfäden wie in der Abbildung gezeigt. - 10 -...
  • Seite 12 39) Die Abbildung zeigt die montierten Nylonfäden. 40mm 125mm - 11 -...
