Seite 1 Keysight 33210A 10-MHz-Funktions/ Arbiträrsignalgenerator Benutzerhandbuch...
Seite 2: Trademarks
EULA. Keysight shall be Declaration of Conformity under no obligation to update, revise or otherwise modify the Software. With...
Seite 3: Keysight 33210A Im Überblick

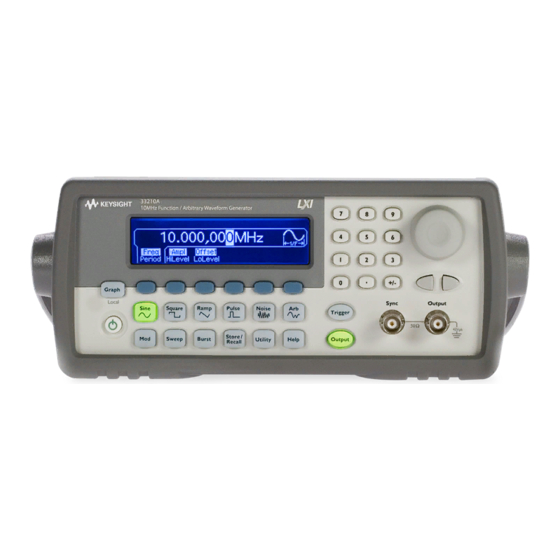

Keysight 33210A im Überblick Der Keysight 33210A ist ein hochleistungsfähiger 10-MHz-Synthesizer-Funktionsgenerator, der außer den üblichen Standardsignalformen auch Arbiträrsignale und Pulse erzeugen kann. Das Gerät eignet sich gleichermaßen gut zur Verwendung als autonomes Laborgerät wie für den Systemeinsatz. Es ist dadurch eine vielseitige Testlösung, die Ihre heutigen und zukünftigen Anforderungen abdeckt.
Seite 4: Überblick Über Die Frontplatte
10 Taste für Aktivierung/Deaktivierung des Ausgangs 4 Zustandsspeicherungstaste 5 Dienstprogramm-Menütaste 11 Drehknopf 6 Hilfemenütaste 12 Cursor-Tasten 7 Menübedienungs-Softkeys 13 Sync-Anschluss 8 Signalform-Wahltasten 14 Ausgangsanschluss Durch länger anhaltendes Drücken einer Taste können Sie eine kontextsensitive HINWEIS Online-Hilfe aufrufen. Keysight 33210A Benutzerhandbuch...
Seite 5: Überblick Über Das Display
Überblick über das Display "Menu"-Modus Betriebsartinformationen Triggerinformationen Einheit Ausgangszustand Numeriche Display-Symbol Anzeige Softkey-Funktionsbezeichnungen "Graph"-Modus Durch Drücken der Taste können Sie das Display in den"Graph" -Modus schalten. Parameterwert Parametername Signalmasse Im Grafikmodus wird für jede Parameterbeschriftung nur jeweils eine Taste angezeigt. Keysight 33210A Benutzerhandbuch...
Seite 6: Manuelle Eingabe Von Werten
Ziffer (erhöhen durch Drehen im Uhrzeigersinn). Geben Sie den gewünschten Wert d irekt über d ie Zifferntastatur und d ie Maßeinheiten-Softkeys ein. 1 Geben Sie wie bei einem Taschenrechner Zahlenwerte ein. 2 Wählen Sie eine Einheit, um einen Wert einzugeben. Keysight 33210A Benutzerhandbuch...
Seite 7: Überblick Über Die Rückwand
Timebase Reference (Externe Zeitbasis-Referenz), installiert ist. Andernfalls sind die Buchsen für diese Steckverbinder verschlossen. Verwenden Sie das Menü, um: – die GPIB-Adresse auszuwählen (siehe Kapitel 2). – die Netzwerkparameter für die LAN-Schnittstelle (siehe Kapiel 2) einrichten. – die momentan gültigen Netzwerkparameter anzuzeigen(siehe Kapiel 2). Keysight 33210A Benutzerhandbuch...
Seite 8 Um Stromschlaggefahr auszuschließen, darf der Schutzleiter des Netzkabels WARNUNG auf keinen Fall unterbrochen werden. Falls nur eine zweipolige Steckdose verfügbar ist, verbinden Sie den Chassis-Masse-Anschluss des Gerätes (siehe oben) mit einem gut geerdeten Gegenstand. Keysight 33210A Benutzerhandbuch...
Seite 9: Inhalt Dieses Handbuchs
Anwendungsprogramme zur Fernsteuerung des Gerätes. Diese Beispiele sollen Ihnen bei der Entwicklung eigener Anwendungsprogramme helfen. Tutorial Kapitel 7 erläutert die Grundlagen der bei diesem Gerät angewandten Signalerzeugungs- und Modulationstechniken. Spezifikationen Kapitel 8 enthält eine Auflistung der Spezifikationen. Keysight 33210A Benutzerhandbuch...
Seite 10 Keysight Technologies. – In den USA: (800) 829-4444 – In Europa: 31 20 547 2111 – In Japan: 0120-421-345 Oder kontaktieren Sie Keysight über den folgenden Link: – www.keysight.com/find/assist Oder kontaktieren Sie unseren Keysight Technologies Mitarbeiter. Keysight 33210A Benutzerhandbuch...
Seite 11 DIESE SEITE WURDE ABSICHTLICH LEER GELASSEN. Keysight 33210A Benutzerhandbuch...
Seite 12 Keysight 33210A Benutzerhandbuch...
Seite 13: Inhaltsverzeichnis
Table of Contents Keysight 33210A im Überblick ....... . . 3 Überblick über die Frontplatte...
Seite 14 ..........92 Keysight 33210A Benutzerhandbuch...
Seite 15 ........119 Keysight 33210A Benutzerhandbuch...
Seite 16 ........151 Web-Schnittstelle des Keysight 33210A .
Seite 17 ..... .201 Befehle zum Konfigurieren der Ausgangsfunktion "Pulse" ..215 Keysight 33210A Benutzerhandbuch...
Seite 18 "Message Available"-Bit (MAV) ......294 Unterbrechung des Computers durch eine Bedienungsanforderung Keysight 33210A Benutzerhandbuch...
Seite 19 ..........354 Keysight 33210A Benutzerhandbuch...
Seite 20 Betriebsart "Gated Burst" ....... . 391 Eigenschaften und Spezifikationen Keysight 33210A Benutzerhandbuch...
Seite 21 Keysight 33210A 10-MHz-Funktions/Arbiträrsignalgenerator Benutzerhandbuch Inbetriebnahme Inbetriebnahme 22 Inbetriebnahme des Funktionsgenerators 23 Einstellen des Tragegriffs/Aufstellbügels 25 Einstellen der Ausgangsfrequenz 26 Einstellen der Ausgangsamplitude 28 Einstellen der DC-Offsetspannung 30 Einstellen der High-Level- und Low-Level-Werte 31 Wählen von "DC Volts" (DC-Spannung) 33 Einstellen des Tastverhältnisses (Duty Cycle) eines Rechtecksignals (Square Wave) 34...
Seite 22: Inbetriebnahme
Einstellen des Tastverhältnisses (Duty Cycle) eines Rechtecksignals (Square Wave), Seite 34 – So konfigurieren Sie ein Pulssignal, Seite 35 – Darstellen der Signalform, Seite 37 – Ausgeben eines gespeicherten Arbiträrsignals, Seite 38 – Benutzung der Online-Hilfe, Seite 39 – Gestelleinbau des Funktionsgenerators, Seite 41 Keysight 33210A Benutzerhandbuch...
Seite 23: Inbetriebnahme Des Funktionsgenerators
– Keysight Automation-Ready CD (Keysight IO Libraries Suite) – USB 2.0-Kabel Sämtliche Produktinformationen für den Keysight 33210A sind auf der Keysight HINWEIS 33210A Product Reference CD enthalten, die dem Produkt beiliegt. Sie sind ebenfalls im Internet unter www.keysight.com/find/33210A erhältlich. Gedruckte Handbücher (Papierausdruck) sind auf Wunsch gegen ein Entgelt erhältlich.
Seite 24 Falls das Gerät den Selbsttest nicht besteht, wird die Meldung "Self-Test Failed" HINWEIS zusammen mit einem Fehlercode ausgegeben. Hinweise zu Fehlercodes und Anweisungen, wie Sie das Gerät an Keysight zur Reparatur einschicken können, entnehmen Sie bitte dem Keysight 33210A Service Guide. Keysight 33210A Benutzerhandbuch...
Seite 25: Einstellen Des Tragegriffs/Aufstellbügels
Inbetriebnahme Einstellen des Tragegriffs/Aufstellbügels Wenn Sie die Position des Tragegriffs/Aufstellbügels ändern möchten, ziehen Sie die Seitenteile des Griffs nach außen. Drehen Sie dann den Griff in die gewünschte Position. Ausgeklappt Trageposition Eingeklappt Keysight 33210A Benutzerhandbuch...
Seite 26: Einstellen Der Ausgangsfrequenz
3 Wählen Sie d ie gewünschte Maßeinheit. Drücken Sie den betreffenden Maßeinheit-Softkey. Nach dem Wählen der Maßeinheit gibt der Funktionsgenerator ein Signal mit der angezeigten Frequenz aus (sofern der Ausgang aktiv ist). Drücken Sie in diesem Beispiel den Maßeinheit-Softkey MHz. Keysight 33210A Benutzerhandbuch...
Seite 27 Inbetriebnahme Sie können den gewünschten Wert auch mit Hilfe des Drehknopfs und der HINWEIS Pfeiltasten wählen. Keysight 33210A Benutzerhandbuch...
Seite 28: Einstellen Der Ausgangsamplitude
3 Wählen Sie d ie gewünschte Maßeinheit. Drücken Sie den betreffenden Maßeinheit-Softkey. Nach dem Wählen der Maßeinheit gibt der Funktionsgenerator ein Signal mit der angezeigten Amplitude aus (sofern der Ausgang aktiv ist). Drücken Sie in diesem Beispiel den Maßeinheit-Softkey mV Keysight 33210A Benutzerhandbuch...
Seite 29 Spitze-Spitze-Wert angezeigt. Wenn Sie die Amplitude in Dekadenschritten ändern möchten, setzen Sie den Cursor durch Drücken der rechten Pfeiltaste auf die Maßeinheit-Anzeige. Stellen Sie dann mit dem Drehknopf die Amplitude in Dekadenschritten auf den gewünschten Wert ein. Keysight 33210A Benutzerhandbuch...
Seite 30: Einstellen Der Dc-Offsetspannung
Maßeinheit gibt der Funktionsgenerator ein Signal mit der angezeigten Offsetspannung aus (sofern der Ausgang aktiv ist). Drücken Sie in diesem Beispiel den Softkey mV Sie können den gewünschten Wert auch mit Hilfe des Drehknopfs und der HINWEIS Pfeiltasten wählen. Keysight 33210A Benutzerhandbuch...
Seite 31: Einstellen Der High-Level- Und Low-Level-Werte
3 Stellen Sie nun den "HiLevel"-Wert ein. Setzen Sie den "HiLevel"-Wert über die numerische Tastatur oder mit dem Drehknopf auf "1.0 V". (Wenn Sie sich für die Tastatur entscheiden, müssen Sie die Einheit "V" wählen, um den gewünschten Wert einzugeben.) Keysight 33210A Benutzerhandbuch...
Seite 32 Setzen Sie den "LoLevel"-Wert über die numerische Tastatur oder mit dem Drehknopf auf "0.0 V". Die soeben vorgenommenen Einstellungen (HiLevel = "1.0 V" und LoLevel = "0.0 V") sind übrigens äquivalent zu den Werten "1.0 Vpp" für die Amplitude und "500 mVdc" für den Offset. Keysight 33210A Benutzerhandbuch...
Seite 33: Wählen Von "Dc Volts" (Dc-Spannung)
2 Geben Sie den gewünschte Spannungswert als "Offset" an. Stellen Sie über die numerische Tastatur oder mit dem Drehknopf den Wert 1,0 Vdc ein. Sie können einen beliebigen DC-Spannungswert aus dem Bereich von -5 Vdc bis +5 Vdc angeben. Keysight 33210A Benutzerhandbuch...
Seite 34: Einstellen Des Tastverhältnisses (Duty Cycle) Eines Rechtecksignals (Square Wave)
Periodendauer (siehe Symbol am rechten Rand des Displays). 3 Geben Sie das gewünschte Tastverhältnis ein. Geben Sie über die Zifferntastatur oder mit dem Drehknopf ein Tastverhältnis von 30 % ein. Die Änderung wird sofort am Ausgang des Funktionsgenerators wirksam (falls der Ausgang aktiv ist). Keysight 33210A Benutzerhandbuch...
Seite 35: So Konfigurieren Sie Ein Pulssignal
Drücken Sie den Softkey Width, und stellen Sie die Pulsbreite auf 10 ms ein. Die Pulsbreite ist definiert als das Zeitintervall zwischen dem 50 % -Punkt der positiven Flanke und dem 50 %-Punkt der nächstfolgenden negativen Flanke (siehe Symbol am rechten Rand des Displays). Keysight 33210A Benutzerhandbuch...
Seite 36 Drücken Sie den Softkey Edge Time, und stellen Sie die Flankenzeit für beide Flanken (die positive und die negative) auf 50 ns ein. Die Flankenzeit ist definiert als das Zeitintervall zwischen dem 10 %-Punkt und dem 90 %-Punkt der jeweiligen Flanke (siehe Symbol am rechten Rand des Displays). Keysight 33210A Benutzerhandbuch...
Seite 37: Darstellen Der Signalform
"Graph"-Modus. Allerdings wird für jeden der Softkeys jeweils nur ein Parameter (etwa Freq oder Period) angezeigt. – Drücken Sie zum Verlassen des "Graph"-Modus nochmals Die Taste dient in ihrer Zweitfunktion als -Taste zum Umschalten von HINWEIS Fernsteuerung auf manuelle Bedienung. Keysight 33210A Benutzerhandbuch...
Seite 38: Ausgeben Eines Gespeicherten Arbiträrsignals
Inbetriebnahme Ausgeben eines gespeicherten Arbiträrsignals Arbiträrsignale sind mit dem 33210A optional verfügbar (Option 002). Um das HINWEIS 33210A mit der Arbiträrsignalfunktionalität zu aktualisieren, rufen Sie www.keysight.com/find/33210A auf. Fünf verschiedene, unveränderliche Standard-Arbiträrsignale sind in einem nichtflüchtigen Speicher abgelegt. Nachfolgend wird gezeigt, wie Sie den Funktionsgenerator für die Ausgabe der intern gespeicherten Signalform...
Seite 39: Benutzung Der Online-Hilfe
Drücken Sie zum Aufrufen der Liste der Hilfe-Themen die Taste . Um durch die Liste zu blättern, drücken Sie den Softkey ↑ oder ↓ bzw. drehen den Knopf. Wählen Sie das dritte Thema "HILFE zu jeder Taste", und drücken Sie anschließend SELECT. Keysight 33210A Benutzerhandbuch...
Seite 40 Hilfe-Themen werden in der jeweils gewählten Sprache angezeigt. Die Softkey-Funktionsbezeichnungen und Statuszeilen-Meldungen sind nicht übersetzt. Drücken Sie zum Wählen Ihrer Landessprache die Taste und dann nacheinander die Softkeys System und Help In. Wählen Sie die gewünschte Sprache. Keysight 33210A Benutzerhandbuch...
Seite 41: Gestelleinbau Des Funktionsgenerators
Inbetriebnahme Gestelleinbau des Funktionsgenerators Sie können den Keysight 33210A in ein 19-Zoll-Normgestell einbauen. Hierfür benötigen Sie einen optionalen Gestelleinbausatz. Es stehen zwei solche Einbausätze zur Auswahl. Die Gestelleinbausätze enthalten alle erforderlichen Kleinteile und eine ausführliche Einbauanleitung. Neben einem Keysight 33210A können Sie noch ein beliebiges weiteresKeysight System II-Gerät gleicher Größe...
Seite 42 5061-8769 und den Flanscheinbausatz 5063-9212. Die Laufschienen im Gestell müssen benutzt werden. Zur Vermeidung von Überhitzung darf der Luftstrom durch das Gerät nicht HINWEIS behindert werden. Lassen Sie hinter, neben und unter dem Gerät so viel Platz, dass eine ausreichende Kühlung gewährleistet ist. Keysight 33210A Benutzerhandbuch...
Seite 43: Manuelle Bedienung
Zurücksetzen des Funktionsgenerators 50 Ausgabe eines modulierten Signals 51 Ausgabe eines PWM-Signals 53 Frequenzwobbelung 55 Ausgabe eines Burst-Signals 57 So triggern Sie eine Wobbelung oder einen Burst 60 Abspeichern des aktuellen Gerätezustands 61 Konfigurieren der Fernsteuerungsschnittstelle 63 Keysight 33210A Benutzerhandbuch...
Seite 44 PWM-Signals, Seite 53 – Frequenzwobbelung, Seite 55 – Ausgabe eines Burst-Signals, Seite 57 – So triggern Sie eine Wobbelung oder einen Burst, Seite 60 – Abspeichern des aktuellen Gerätezustands, Seite 61 – Konfigurieren der Fernsteuerungsschnittstelle, Seite 63 Keysight 33210A Benutzerhandbuch...
Seite 45: Referenz Zur Manuellen Bedienung
– Spezifizieren einer Markenfrequenz. – Wahl einer internen oder externen Triggerquelle für die Wobbelung. – Für externe Triggerquelle: Wahl der Triggerflanke (positive oder negative Flanke). – Wahl der Flanke (positive oder negative Flanke) für das Signal "Trig Out". Keysight 33210A Benutzerhandbuch...
Seite 46 – Nichtflüchtiges Abspeichern von bis zu vier Einstellungen. – Benennen der gespeicherten Einstellungen mit benutzerdefinierten Namen. – Abrufen gespeicherter Einstellungen. – Zurücksetzen aller Einstellungen auf die Standardwerte. – Wahl der Einschaltkonfiguration: "last" (wie vor dem Ausschalten) oder "factory default" (Grundeinstellung). Keysight 33210A Benutzerhandbuch...
Seite 47 – Wahl der Sprache für Meldungen und Hilfe-Texte. – Aktivieren / Deaktivieren des Signaltons bei Fehlermeldungen. – Aktivieren / Deaktivieren des Display-Hintergrundbeleuchtungsschoners. – Einstellen des Display-Kontrasts. – Durchführen eines Selbsttests. – Aktivieren / Deaktivieren des Kalibrierschutzes. – Abfrage der Firmware-Versionscodes. Keysight 33210A Benutzerhandbuch...
Seite 48 – Wie wird ein Arbiträrsignal definiert? – Wie wird das Gerät in die Grundeinstellung gebracht? – Wie stellt man ein Signal im "Graph"-Modus dar? – Wie synchronisiert man mehrere Geräte miteinander? – Wie erhält man technische Unterstützung? Keysight 33210A Benutzerhandbuch...
Seite 49: Spezifizieren Des Lastwiderstands
Manuelle Bedienung Spezifizieren des Lastwiderstands Der Anschluss Output des Keysight 33210A hat eine unveränderliche Ausgangsimpedanz von 50 Ohm. Falls der Lastwiderstand von diesem Sollwert abweicht, müssen Sie dies dem Funktionsgenerator "mitteilen", da sonst falsche Amplituden- und Offsetwerte angezeigt werden. Der von Ihnen eingegebene...
Seite 50: Zurücksetzen Des Funktionsgenerators
Wenn Sie den Funktionsgenerator in die Grundeinstellung (Reset) bringen möchten, drücken Sie und anschließend den Softkey Set to Defaults. Bestätigen Sie den Vorgang durch Drücken des Softkeys YES. Eine vollständige Liste der Reset-Werte finden Sie unter "Keysight 33210A Grundeinstellungen" auf Seite 169. Keysight 33210A Benutzerhandbuch...
Seite 51: Ausgabe Eines Modulierten Signals
Modulationstyp "AM". Beachten Sie die Statusmeldung "AM by Sine" in der oberen linken Ecke des Displays. 3 Wählen Sie den Mod ulationsgrad. Drücken Sie den Softkey AM Depth, und geben Sie mit dem Drehknopf oder über die Zifferntastatur den Wert 80 % ein. Keysight 33210A Benutzerhandbuch...
Seite 52 Signalform "Sine". Der Funktionsgenerator gibt jetzt ein amplitudenmoduliertes Signal mit den spezifizierten Modulationsparametern aus (sofern der Ausgang aktiv ist). 6 Grafische Signaldarstellung. Drücken Sie , um die Signalparameter anzuzeigen. Drücken Sie zum Abschalten des "Graph"-Modus nochmals auf Keysight 33210A Benutzerhandbuch...
Seite 53: Ausgabe Eines Pwm-Signals
Sie können den Funktionsgenerator so konfigurieren, dass er ein pulsbreitenmoduliertes (pulse width modulated: PWM) Signal ausgibt. Der Keysight 33210A ermöglicht die Pulsbreitenmodulation (PWM) für Pulsträgersignale. PWM ist der einzige Modulationstyp, der für Pulssignale verfügbar ist. Bei der PWM wird die Pulsbreite bzw. das Tastverhältnis des Trägersignals entsprechend dem Modulationssignal variiert.
Seite 54 Sie sie an einem Oszilloskop ausgeben. Aus dem Oszillogramm ist ersichtlich, wie die Pulsbreite variiert; in diesem Fall zwischen den Werten 80 und 120 μs. Bei einer Modulationsfrequenz von 5 Hz ist die Abweichung deutlich zu erkennen. Keysight 33210A Benutzerhandbuch...
Seite 55: Frequenzwobbelung
"linear" gewählt ist. Beachten Sie die Statusmeldung "Linear Sweep" in der oberen linken Ecke des Displays. 3 Stellen Sie d ie Start-Frequenz ein. Drücken Sie den Softkey Start, und geben Sie mit dem Drehknopf und den Cursor-Tasten oder über die Zifferntastatur den Wert 50 Hz ein. Keysight 33210A Benutzerhandbuch...
Seite 56 , um die Signalparameter anzuzeigen. Um dem "Graph"-Modus auszuschalten, drücken Sie von neuem. Durch Drücken der Taste können Sie einen einzelnen Wobbelzyklus HINWEIS auslösen. Weitere Informationen siehe unter "So triggern Sie eine Wobbelung oder einen Burst" auf Seite 60. Keysight 33210A Benutzerhandbuch...
Seite 57: Ausgabe Eines Burst-Signals
2 Wählen Sie d ie Burst-Betriebsart. Drücken Sie und vergewissern Sie sich, dass die Betriebsart "N Cycle" (intern getriggert) gewählt ist. Beachten Sie die Statusmeldung "N Cycle Burst" in der oberen linken Ecke des Displays. Spezifizieren Sie die Anzahl der Zyklen. Keysight 33210A Benutzerhandbuch...
Seite 58 Der Funktionsgenerator gibt jetzt eine kontinuierliche Folge von Bursts mit je drei Zyklen aus (sofern der Ausgang aktiv ist). 5 Zeigen Sie das Signal an. Drücken Sie , um die Signalparameter anzuzeigen. Drücken Sie zum Abschalten des "Graph"-Modus nochmals auf Keysight 33210A Benutzerhandbuch...
Seite 59 "So triggern Sie eine Wobbelung oder einen Burst" auf Seite 60. Sie können außerdem mit Hilfe eines externen Torsignals am rückseitigen Eingang Trig In das Ausgangssignal ein- oder ausschalten. Weitere Informationen finden Sie unter „Betriebsart "Burst"“ auf Seite 119. Keysight 33210A Benutzerhandbuch...
Seite 60: So Triggern Sie Eine Wobbelung Oder Einen Burst
Display das Fernsteuerungssymbol angezeigt wird); b) es wurde eine andere Funktion als "Sweep" oder "Burst" gewählt; c) der Ausgang wurde deaktiviert. Wenn der Funktionsgenerator manuell getriggert wird, blinkt die Taste kurz (indem sie vorübergehend erlischt). Keysight 33210A Benutzerhandbuch...
Seite 61: Abspeichern Des Aktuellen Gerätezustands
Sie dann am Drehknopf. – Durch Drücken der Taste können Sie alle Zeichen rechts von der Cursor-Position löschen. – Ziffern können Sie direkt über die Zifferntastatur eingeben. Um das Unterstrich-Zeichen ("_") einzugeben, drücken Sie die Dezimalpunkt-Taste in der Zifferntastatur. Keysight 33210A Benutzerhandbuch...
Seite 62 3 Speichern Sie den Gerätezustand ab. Drücken Sie den Softkey STORE STATE. Daraufhin werden folgende Einstellungen in das gewählte Register abgespeichert : Funktion, Frequenz, Amplitude, DC-Offset, Tastverhältnis, Symmetrie und (gegebenenfalls) Modulationsparameter. Beachten Sie, dass flüchtige Arbiträrsignale nicht abgespeichert werden. Keysight 33210A Benutzerhandbuch...
Seite 63: Konfigurieren Der Fernsteuerungsschnittstelle
Manuelle Bedienung Konfigurieren der Fernsteuerungsschnittstelle Der Keysight 33210A unterstützt die Fernsteuerungsschnittstellen-Kommunikation mit drei unterschiedlichen Schnittstellen: GPIB, USB und LAN (kompatibel mit LXI Class C). Alle drei Schnittstellen werden mit dem Einschalten des Geräts aktiviert. Anhand der folgenden Anleitung können Sie die Fernsteuerungsschnittstelle über die Frontplatte des Geräts konfigurieren.
Seite 64: Usb-Konfiguration
USB-Konfiguration Für die USB-Schnittstelle müssen keine Konfigurationsparameter an der Frontplatte eingestellt werden. Schließen Sie den Keysight 33210A über ein geeignetes USB-Kabel an den PC an. Die Schnittstelle konfiguriert sich selbst. Drücken Sie im Menü "I/O" den Softkey Show USB Id, um den Identifikationsstring der USB-Schnittstelle anzuzeigen.
Seite 65 "Web-Schnittstelle des Keysight 33210A" auf Seite 160. 3 Richten Sie ein Internet-Protokoll ein ("IP Setup"). Um den Keysight 33210A in einem Netzwerk einsetzen zu können, müssen Sie zuerst ein IP-Setup, einschließlich der IP-Adresse, durchführen und möglicherweise zusätzlich eine Subnetzmaske und eine Gateway-Adresse einrichten.
Seite 66 Sie sich an Ihren Netzwerkadministrator, um zu erfragen, ob eine Subnetzmaske erforderlich ist und, falls ja, welche Sie verwenden sollen. Drücken Sie den Softkey Subnet Mask und geben Sie die Subnetzmaske (über die Tastatur) im IP-Adressformat ein. Keysight 33210A Benutzerhandbuch...
Seite 67 (zum Auswählen und Ändern von Zeichen) eingegeben. Der Hostname kann Buchstaben, Ziffern und Bindestriche ( " - " ) enthalten. Die Tastatur können Sie nur für die numerischen Zeichen verwenden. Drücken Sie , um alle Zeichen rechts neben dem Cursor zu löschen. Keysight 33210A Benutzerhandbuch...
Seite 68 Byte-Werte (von 0 bis 255) ohne führende Nullen zu verwenden. Der Keysight 33210A geht davon aus, dass alle IP-Adressen sowie sonstigen Adressen mit Punktnotation als dezimale Byte-Werte ausgedrückt werden, und entfernt sämtliche führenden Nullen von diesen Byte-Werten. Wenn Sie also versuchen, in das IP-Adressfeld den Wert "255.255.020.011"...
Seite 69: Merkmale Und Funktionen
Frequenzmodulation (FM) 98 Pulsbreitenmodulation (PWM) 105 Frequenzdurchlauf 112 Betriebsart "Burst" 119 Triggerung 128 Optionale arbiträre Signalformen (Option 002) 133 Übergeordnete Systemfunktionen 140 Konfiguration der Fernsteuerungsschnittstelle 150 Externe Zeitbasisreferenz (Option 001) 161 Überblick über die Kalibrierung 164 Reset-Einstellungen 168 Keysight 33210A Benutzerhandbuch...
Seite 70 In diesem Handbuch werden alle Standard-Geräteeinstellungen und Werte HINWEIS angegeben. Es handelt sich hierbei um die Standardeinstellungen beim Einschalten des Geräts, vorausgesetzt die Betriebsart Power-down recall wurde nicht aktiviert (siehe "Abspeichern des aktuellen Gerätezustands" auf Seite 140). Keysight 33210A Benutzerhandbuch...
Seite 71 – Parameter innerhalb eines Befehlsstrings sind in geschweifte Klammern ( { } ) eingeschlossen. – Parameter, für die ein Wert spezifiziert werden muss, sind in spitze Klammern ( < > ) eingeschlossen. – Alternative Parameter sind durch einen senkrechten Strich ( | ) voneinander getrennt. Keysight 33210A Benutzerhandbuch...
Seite 72: Ausgangskonfiguration
Modulations-, Wobbel- oder Burst-Funktion gegebenenfalls abgeschaltet. Arbiträr/ Sinus Rechteck Sägezahn Puls Rauschen “DC” Benutzer • • AM-, FM-Träger • PWM-Trägersignal Wobbelung • • • • • • Burst [a] Anmerkung: Arbiträre Signalformen werden auch als benutzerdefinierte Signalformen bezeichnet. Keysight 33210A Benutzerhandbuch...
Seite 73 Softkey DC On drücken. Drücken Sie den Softkey Offset, und geben Sie den gewünschten Gleichspannungswert ein. – Ferngesteuerte Betriebsart: FUNCtion {SINusoid|SQUare|RAMP|PULSe|NOISe|DC|USER} Alternativ können Sie mit dem Befehl APPLy die Ausgangsfunktion, die Frequenz, die Amplitude und den Offset gleichzeitig wählen. Keysight 33210A Benutzerhandbuch...
Seite 74: Ausgangsfrequenz
Frequenzen oberhalb von 3 MHz nur in der Betriebsart "infinite burst count" zulässig. – Einschränkungen des Tastverhältnisbereichs: Bei Rechtecksignalen gelten für höhere Frequenzen folgende Einschränkungen bezüglich des Tastverhältnisses: 20 % bis 80 % (bis zu 5 MHz) 40 % bis 60 % (bis zu 10 MHz) Keysight 33210A Benutzerhandbuch...
Seite 75: Ausgangsamplitude
50 Ohm auf "high impedance" ändern, verdoppelt sich der angezeigte Amplitudenwert auf 20 Vpp. Wenn Sie den Lastwiderstand von "high impedance" auf 50 Ohm abändern, halbiert sich der angezeigte Amplitudenwert. Weitere Informationen siehe unter "Lastwiderstand" auf Seite Keysight 33210A Benutzerhandbuch...
Seite 76 – In der Betriebsart "dc" wird die Ausgangsspannung durch Vorgabe eines entsprechenden Offset-Wertes eingestellt. Der DC-Ausgangsspannungsbereich beträgt ±5 Vdc an 50 Ohm oder ±10 Vdc im Leerlauf. Weitere Informationen hierzu siehe unter "DC-Offsetspannung" (weiter unten in diesem Kapitel). Keysight 33210A Benutzerhandbuch...
Seite 77: Dc-Offsetspannung
Lastwiderstand (5 Volt für eine 50 Ω-Last bzw. 10 Volt für eine hochohmige Last). |VOffset| < Vmax – - - - - - - - - Falls der spezifizierte Offsetspannungswert unzulässig ist, wird er automatisch auf den maximalen Wert abgeändert, der für die spezifizierte Amplitude zulässig ist. Keysight 33210A Benutzerhandbuch...
Seite 78 über die Zifferntastatur den gewünschten Offsetspannungswert ein. Wenn Sie die Offsetspannung durch Eingabe eines oberen und eines unteren Pegels spezifizieren möchten, bringen Sie den Softkey Offset durch wiederholtes Drücken nacheinander in die Stellung HiLevel bzw. LoLevel, und geben Sie die gewünschten Werte ein. Keysight 33210A Benutzerhandbuch...
Seite 79: Ausgangseinheiten
Amplitudeneinheiten wechseln. Wenn beispielsweise ein Amplitudenwert von 2 Vpp angezeigt wird, und Sie wissen möchten, wie groß der entsprechende Effektivwert in Vrms ist, drücken Sie und anschließend den Softkey V Bei einem Sinussignal beträgt der Effektivwert 707,1 mVrms. Keysight 33210A Benutzerhandbuch...
Seite 80: Lastwiderstand
VOLTage:UNIT {VPP|VRMS|DBM} Lastwiderstand Betrifft nur die Ausgangsamplitude und die Offsetspannung. Der Anschluss Output des Keysight 33210A hat eine unveränderliche Ausgangsimpedanz von 50 Ohm. Falls der Lastwiderstand von diesem Sollwert abweicht, müssen Sie dies dem Funktionsgenerator "mitteilen", da sonst falsche Amplituden- und Offsetwerte angezeigt werden.
Seite 81: Tastverhältnis (Rechtecksignale)
Fernsteuerungsschnittstelle auf den Standardwert 50 % zurückgesetzt. Voraussetzung ist, dass der Einschalt-Zustand auf "default" gesetzt ist. – Die Tastverhältnis-Einstellung geht beim Umschalten von Rechteck auf eine andere Signalform nicht verloren. Sobald Sie wieder auf Rechteck umschalten, gilt wieder das zuvor gewählte Tastverhältnis. Keysight 33210A Benutzerhandbuch...
Seite 82 – Manuelle Bedienung: Drücken Sie nach der Wahl der Funktion Rechteck den Softkey Duty Cycle. Geben Sie dann mit dem Drehknopf oder über die Zifferntastatur das gewünschte Tastverhältnis ein. – Ferngesteuerte Betriebsart: FUNCtion:SQUare:DCYCle {<Prozent>|MINimum|MAXimum} Der Befehl APPLy setzt das Tastverhältnis automatisch auf 50 %. Keysight 33210A Benutzerhandbuch...
Seite 83: Symmetrieverhältnis (Sägezahnsignale)
– Manuelle Bedienung: Drücken Sie nach der Wahl der Funktion Sägezahn den Softkey Symmetry. Geben Sie dann mit dem Drehknopf oder über die Zifferntastatur das gewünschte Symmetrieverhältnis ein. – Ferngesteuerte Betriebsart: FUNCtion:RAMP:SYMMetry {<Prozent>|MINimum|MAXimum} Der Befehl APPLy setzt das Symmetrieverhältnis automatisch auf 100 %. Keysight 33210A Benutzerhandbuch...
Seite 84: Automatische Spannungsbereichswahl
Setup. Anschließend können Sie durch wiederholtes Drücken des Softkeys Range zwischen den Stellungen "Auto" (automatische Bereichswahl) und "Hold" (fester Bereich) umschalten. – Ferngesteuerte Betriebsart: VOLTage:RANGe:AUTO {OFF|ON|ONCE} Der Befehl APPLy hat Vorrang gegenüber der Einstellung für die automatische Spannungsbereichswahl und aktiviert sie stets. Keysight 33210A Benutzerhandbuch...
Seite 85: Ausgangssteuerung
Überspannung entfernen und die Taste drücken. – Manuelle Bedienung: Drücken Sie zum Aktivieren oder Deaktivieren des Ausgang – Ferngesteuerte Betriebsart: OUTPut {OFF|ON} Der Befehl APPLy hat Vorrang gegenüber der aktuellen Einstellung und aktiviert automatisch den Ausgang Output. Keysight 33210A Benutzerhandbuch...
Seite 86: Signalpolarität
– Bei invertiertem Signal ist das mit dem Signal zugeordnete Sync-Signal nicht invertiert. – Manuelle Bedienung: Drücken Sie und anschließend den Softkey Output Setup. Anschließend können Sie durch wiederholtes Drücken des Softkeys Normal zwischen den Stellungen "Normal" und "Invert" umschalten. – Ferngesteuerte Betriebsart: OUTPut:POLarity {NORMal|INVerted} Keysight 33210A Benutzerhandbuch...
Seite 87: Sync"-Ausgangssignal
W-Zustand, wenn das Funktionsgenerator-Ausgangssignal bezogen auf Null (oder die Offsetspannung) negativ ist. – Das Sync-Signal für die Ausgangsfunktion Arbitrary ist ein Rechtecksignal mit einem Tastverhältnis von 50 %. Das Sync-Signal geht in den HIGH-Zustand über, sobald der erste heruntergeladene Signalpunkt ausgegeben wird. Keysight 33210A Benutzerhandbuch...
Seite 88 Start-Phase ist die Sync-Flanke nicht unbedingt mit dem Nulldurchgang synchron). – Manuelle Bedienung: Drücken Sie und wählen mit dem Softkey Sync zwischen "off " oder "on". – Ferngesteuerte Betriebsart: Einstellung wird im nichtflüchtigen OUTPut:SYNC {OFF|ON} Speicher abgelegt. Keysight 33210A Benutzerhandbuch...
Seite 89: Pulssignale
– Manuelle Bedienung: Bringen Sie nach dem Wählen der Ausgangsfunktion "Pulse" den Softkey Freq durch nochmaliges Drücken in die Stellung Period. Geben Sie dann mit dem Drehknopf oder über die Zifferntastatur den gewünschten Periodenwert ein. – Ferngesteuerte Betriebsart: PULSe:PERiod {<Sekunden>|MINimum|MAXimum} Keysight 33210A Benutzerhandbuch...
Seite 90: Pulsbreite
Pulsbreite > 1,6 x Flankenzeit – Manuelle Bedienung: Drücken Sie nach der Wahl der Funktion "Pulse" den Softkey Wid th. Geben Sie dann mit dem Drehknopf oder über die Zifferntastatur die gewünschte Pulsbreite ein. – Ferngesteuerte Betriebsart: FUNCtion:PULSe:WIDTh {<Sekunden>|MINimum|MAXimum} Keysight 33210A Benutzerhandbuch...
Seite 91: Tastverhältnis Für Pulssignale
Tastverhältnis < 100 x (1 – (1,6 x Flankenzeit) ÷ Periode) – Manuelle Bedienung: Drücken Sie nach der Wahl der Funktion "Pulse" den Softkey Dty Cyc. Geben Sie dann mit dem Drehknopf oder über die Zifferntastatur das gewünschte Tastverhältnis ein. Keysight 33210A Benutzerhandbuch...
Seite 92: Flankenzeit
Flankenzeit < 0,625 x Periode x Tastverhältnis ÷ 100 – Manuelle Bedienung: Drücken Sie nach der Wahl der Funktion "Pulse" den Softkey Edge Time. Geben Sie dann mit dem Drehknopf oder über die Zifferntastatur die gewünschte Flankenzeit ein. – Ferngesteuerte Betriebsart: FUNCtion:PULSe:TRANsition {<Sekunden>|MINimum|MAXimum} Keysight 33210A Benutzerhandbuch...
Seite 93: Amplitudenmodulation (Am)
AM-modulierte Signal wird unter Verwendung der zuletzt vorgenommenen Einstellungen für Trägerfrequenz, Modulationsfrequenz, Ausgangsamplitude und Offsetspannung ausgegeben. – Fernsteuerung: Um ein mehrmaliges Umschalten der Signalform zu vermeiden, sollten Sie den Modulationstyp "AM" erst nach dem Konfigurieren der übrigen Modulationsparameter wählen. AM:STATe {OFF|ON} Keysight 33210A Benutzerhandbuch...
Seite 94: Trägersignalsignalform
Softkey Freq für die gewählte Funktion. Geben Sie dann mit dem Drehknopf oder über die Zifferntastatur die gewünschte Frequenz ein. – Ferngesteuerte Betriebsart: FREQuency {<Frequenz>|MINimum|MAXimum} Alternativ können Sie mit dem Befehl APPLy die Ausgangsfunktion, die Frequenz, die Amplitude und den Offset gleichzeitig wählen. Keysight 33210A Benutzerhandbuch...
Seite 95: Modulationssignalform
Wenn Sie ein Arbiträrsignal als Modulationssignal wählen, wird die Länge des Arbiträrsignals automatisch auf 4 K Punkte begrenzt. Überzählige Signalpunkte werden mittels Dezimierung entfernt. Arbiträrsignale sind mit dem 33210A optional verfügbar (Option 002). Um das HINWEIS 33210A mit der Arbiträrsignalfunktionalität zu aktualisieren, rufen Sie www.keysight.com/find/33210U...
Seite 96: Modulationsfrequenz
Ausgangsamplitude. – Manuelle Bedienung: Drücken Sie nach der Wahl des Modulationstyps "AM" den Softkey AM Depth. Geben Sie dann mit dem Drehknopf oder über die Zifferntastatur den gewünschten Modulationsgrad ein. – Ferngesteuerte Betriebsart: AM:DEPTh {<Grad in Prozent>|MINimum|MAXimum} Keysight 33210A Benutzerhandbuch...
Seite 97: Modulationsquelle
+5 Volt die maximale Ausgangsamplitude. Bei einer Modulationssignalspannung von -5 Volt ergibt sich die minimale Ausgangsamplitude. Modulationseingang +5 V -5 V – Manuelle Bedienung: Drücken Sie nach der Wahl des Modulationstyps "AM" den Softkey Source. – Ferngesteuerte Betriebsart: AM:SOURce {INTernal|EXTernal} Keysight 33210A Benutzerhandbuch...
Seite 98: Frequenzmodulation (Fm)
FM-modulierte Signal wird unter Verwendung der zuletzt vorgenommenen Einstellungen für Trägerfrequenz, Modulationsfrequenz, Ausgangsamplitude und Offsetspannung ausgegeben. – Fernsteuerung: Um ein mehrmaliges Umschalten der Signalform zu vermeiden, sollten Sie den Modulationstyp "FM" erst nach dem Konfigurieren der übrigen Modulationsparameter wählen. FM:STATe {OFF|ON} Keysight 33210A Benutzerhandbuch...
Seite 99: Trägersignalform
Trägersignalformen verwendet werden. – Manuelle Bedienung: Drücken Sie entweder die Taste oder die Frontplattenfunktionstaste – Ferngesteuerte Betriebsart: FUNCtion {SINusoid|SQUare} Alternativ können Sie mit dem Befehl APPLy die Ausgangsfunktion, die Frequenz, die Amplitude und den Offset gleichzeitig wählen. Keysight 33210A Benutzerhandbuch...
Seite 100: Trägerfrequenz
Softkey Freq für die gewählte Funktion. Geben Sie dann mit dem Drehknopf oder über die Zifferntastatur die gewünschte Frequenz ein. – Ferngesteuerte Betriebsart: FREQuency {<Frequenz>|MINimum|MAXimum} Alternativ können Sie mit dem Befehl APPLy die Ausgangsfunktion, die Frequenz, die Amplitude und den Offset gleichzeitig wählen. Keysight 33210A Benutzerhandbuch...
Seite 101: Modulationssignalform
– Wenn Sie ein Arbiträrsignal als Modulationssignal wählen, wird die Länge des Arbiträrsignals automatisch auf 4 K Punkte begrenzt. Überzählige Signalpunkte werden mittels Dezimierung entfernt. Arbiträrsignale sind mit dem 33210A optional verfügbar (Option 002). Um das HINWEIS 33210A mit der Arbiträrsignalfunktionalität zu aktualisieren, rufen Sie www.keysight.com/find/33210U...
Seite 102: Modulationsfrequenz
Modulationssignal frequenzmoduliert werden. – Modulationsfrequenz (interne Quelle): 2 MHz bis 20 kHz. Der Standardwert ist 10 Hz. – Manuelle Bedienung: Drücken Sie nach der Wahl des Modulationstyps "FM" den Softkey FM Freq. – Ferngesteuerte Betriebsart: FM:INTernal:FREQuency {<Frequenz>|MINimum|MAXimum} Keysight 33210A Benutzerhandbuch...
Seite 103: Frequenzhub
Trägerfrequenz zulässig ist. – Manuelle Bedienung: Drücken Sie nach der Wahl des Modulationstyps "FM" den Softkey Freq Dev. Geben Sie dann mit dem Drehknopf oder über die Zifferntastatur die gewünschte Abweichung ein. – Ferngesteuerte Betriebsart: FM:DEViation {<Spitzen-Frequenzhub in Hz>|MINimum|MAXimum} Keysight 33210A Benutzerhandbuch...
Seite 104: Modulationsquelle
Frequenzerhöhung. Eine negative Spannung ergibt eine Ausgangsfrequenz unterhalb der Trägerfrequenz. Modulationseingang +5 V -5 V – Manuelle Bedienung: Drücken Sie nach der Wahl des Modulationstyps "FM" den Softkey Source. – Ferngesteuerte Betriebsart: FM:SOURce {INTernal|EXTernal} Keysight 33210A Benutzerhandbuch...
Seite 105: Pulsbreitenmodulation (Pwm)
Einstellungen für Pulsfrequenz, Modulationsfrequenz, Ausgangsamplitude, Offsetspannung, Pulsbreite und Flankenzeit ausgegeben. – Fernsteuerung: Um ein mehrmaliges Umschalten der Signalform zu vermeiden, sollten Sie den Modulationstyp PWM erst nach dem Konfigurieren der übrigen Modulationsparameter wählen. PWM:STATe {OFF|ON} Keysight 33210A Benutzerhandbuch...
Seite 106: Pulssignale
– Manuelle Bedienung: Bringen Sie nach dem Wählen der Ausgangsfunktion "Pulse" den Softkey Freq durch nochmaliges Drücken in die Stellung Period. Geben Sie dann mit dem Drehknopf oder über die Zifferntastatur den gewünschten Periodenwert ein. – Ferngesteuerte Betriebsart: PULSe:PERiod {<Sekunden>|MINimum|MAXimum} Keysight 33210A Benutzerhandbuch...
Seite 107: Modulationssignalform
– Wenn Sie ein Arbiträrsignal als Modulationssignal wählen, wird die Länge des Arbiträrsignals automatisch auf 4 K Punkte begrenzt. Überzählige Signalpunkte werden mittels Dezimierung entfernt. – Manuelle Bedienung: Drücken Sie nach der Wahl des Modulationstyps PWM den Softkey Shape. – Ferngesteuerte Betriebsart: FM:INTernal:FUNCtion {SINusoid|SQUare| TRIangle|NOISe|USER} Keysight 33210A Benutzerhandbuch...
Seite 108: Modulationsfrequenz
Modulationssignal phasenbreitenmoduliert werden. – Modulationsfrequenz (interne Quelle): 2 MHz bis 20 kHz. Der Standardwert ist 10 Hz. – Manuelle Bedienung: Drücken Sie nach der Wahl des Modulationstyps PWM den Softkey PWM Freq. – Ferngesteuerte Betriebsart: PWM:INTernal:FREQuency {<Frequenz>|MINimum|MAXimum} Keysight 33210A Benutzerhandbuch...
Seite 109: Pulsbreitenabweichung
Abweichung des Tastverhältnisses sind in der Frontplatten-Schnittstelle gekoppelt. Wenn Sie als Pulssignalform Wid th wählen und PWM aktivieren, steht der Softkey Wid th Dev zur Verfügung. Wurde als Pulssignalform Dty Cyc gewählt und PWM aktiviert, so ist der Softkey Dty Cyc Dev verfügbar. Keysight 33210A Benutzerhandbuch...
Seite 110: Abweichung Des Tastverhältnisses
– Manuelle Bedienung: Drücken Sie nach der Wahl des Modulationstyps PWM den Softkey Dty CyC Dev. Geben Sie dann mit dem Drehknopf oder über die Zifferntastatur die gewünschte Abweichung ein. – Ferngesteuerte Betriebsart: PWM:DEViation:DCYCLe {<Abweichung in Prozent>|MIN|MAX} Keysight 33210A Benutzerhandbuch...
Seite 111: Modulationsquelle
Bei einer Modulationssignalspannung von -5 Volt ergibt sich das minimale Ausgangstastverhältnis (5 %). Modulationseingang +5 V -5 V – Manuelle Bedienung: Drücken Sie nach der Wahl des Modulationstyps PWM den Softkey Source. – Ferngesteuerte Betriebsart: PWM:SOURce {INTernal|EXTernal} Keysight 33210A Benutzerhandbuch...
Seite 112: Frequenzdurchlauf
Signals mit der zuvor gewählten Frequenz, Ausgangsamplitude und Offsetspannung die Taste – Fernsteuerung: Um ein mehrmaliges Umschalten der Signalform zu vermeiden, sollten Sie die Wobbelbetriebsart erst nach dem Konfigurieren der übrigen Parameter wählen. SWEep:STATe {OFF|ON} Keysight 33210A Benutzerhandbuch...
Seite 113: Start- Und Stop-Frequenzen
Sync auf der Frontplatte ausgegeben. – Manuelle Bedienung: Drücken Sie nach der Wahl der Wobbelbetriebsart den Softkey Start oder Stop. Geben Sie dann mit dem Drehknopf oder über die Zifferntastatur die gewünschte Frequenz ein. – Ferngesteuerte Betriebsart: FREQuency:STARt {<Frequenz>|MINimum|MAXimum} FREQuency:STOP {<Frequenz>|MINimum|MAXimum} Keysight 33210A Benutzerhandbuch...
Seite 114: Mittenfrequenz Und Wobbelbandbreite
Softkey Start oder Stop durch nochmaliges Drücken in die Stellung Center bzw. Span. Geben Sie dann mit dem Drehknopf oder über die Zifferntastatur die gewünschten Start-und Stop-Frequenzen bzw. die Mittenfrequenz und die Wobbelbandbreite ein. – Ferngesteuerte Betriebsart: FREQuency:CENTer {<Frequenz>|MINimum|MAXimum} FREQuency:SPAN {<Frequenz>|MINimum|MAXimum} Keysight 33210A Benutzerhandbuch...
Seite 115: Wobbelcharakteristik
– Wobbelzeit: 1 ms bis 500 s. Der Standardwert ist 1 s. – Manuelle Bedienung: Drücken Sie nach dem Aktivieren der Wobbelbetriebsart den Softkey Sweep Time. Geben Sie dann mit dem Drehknopf oder über die Zifferntastatur die gewünschte Wobbelzeit ein. – Ferngesteuerte Betriebsart: SWEep:TIME {<Sekunden>|MINimum|MAXimum} Keysight 33210A Benutzerhandbuch...
Seite 116: Markenfrequenz
Marke (und den Wobbelbetrieb) aktivieren, wird die Sync-Signal-Einstellung ignoriert. – Manuelle Bedienung: Drücken Sie nach der Wahl der Wobbelbetriebsart den Softkey Marker. Geben Sie dann mit dem Drehknopf oder über die Zifferntastatur die gewünschte Markenfrequenz ein. – Ferngesteuerte Betriebsart: MARKer:FREQuency {<Frequenz>|MINimum|MAXimum} MARKer {Off|On} Keysight 33210A Benutzerhandbuch...
Seite 117: Wobbel-Triggerquelle
– Ferngesteuerte Betriebsart: TRIGger:SOURce {IMMediate|EXTernal|BUS} Mit dem folgenden Befehl können Sie spezifizieren, ob der Funktionsgenerator auf die positive oder negative Flanke des Signals am Eingang Trig In triggert. TRIGger:SLOPe {POSitive|NEGative} Weitere Informationen hierzu siehe "Triggerung" auf Seite 128. Keysight 33210A Benutzerhandbuch...
Seite 118: Trigger Out"-Signal
Puls (Breite 1 µs) aus. – Manuelle Bedienung: Drücken Sie nach der Wahl der Wobbelbetriebsart den Softkey Trigger Setup. Wählen Sie anschließend mit dem Softkey Trig Out die gewünschte Flanke. – Ferngesteuerte Betriebsart: OUTPut:TRIGger:SLOPe {POSitive|NEGative} OUTPut:TRIGger {OFF|ON} Keysight 33210A Benutzerhandbuch...
Seite 119: Betriebsart "Burst
übrigen Burst-Parameter vorgeben. Drücken Sie zur Aus gabe eines Burst-Signals mit der zuvor gewählten Frequenz, Ausgangsamplitude und Offsetspannung die Taste – Fernsteuerung: Um ein mehrmaliges Umschalten der Signalform zu vermeiden, sollten Sie die Betriebsart "Burst" erst nach dem Konfigurieren der übrigen Parameter wählen. BURSt:STATe {OFF|ON} Keysight 33210A Benutzerhandbuch...
Seite 120: Burst-Typ
Triggerquelle (BURS:MODE) (BURS:NCYC) (BURS:INT:PER) (BURS:PHAS) (TRIG:SOUR) Betriebsart "Triggered Burst": TRIGgered Verfügbar Verfügbar Verfügbar IMMediate Interner Trigger Betriebsart "Triggered Burst": TRIGgered Verfügbar Unbenutzt Verfügbar EXTernal, BUS Externer Trigger Betriebsart "Gated Burst": GATed Unbenutzt Unbenutzt Verfügbar Unbenutzt Externer Trigger Keysight 33210A Benutzerhandbuch...
Seite 121 Softkey Polarity wählen. Die Standardpolarität ist POS (TRUE = HIGH). – Ferngesteuerte Betriebsart: BURSt:MODE {TRIGgered|GATed} – Mit dem folgenden Befehl können Sie die Polarität des externen Torsignals am Anschluss Trig In wählen. Die Standardpolarität ist NORM (TRUE = HIGH). BURSt:GATE:POLarity NORMal|INVerted Keysight 33210A Benutzerhandbuch...
Seite 122: Signalfrequenz
Softkey Freq für die gewählte Funktion. Geben Sie dann mit dem Drehknopf oder über die Zifferntastatur die gewünschte Frequenz ein. – Ferngesteuerte Betriebsart: FREQuency {<Frequenz>|MINimum|MAXimum} Alternativ können Sie mit dem Befehl APPLy die Ausgangsfunktion, die Frequenz, die Amplitude und den Offset gleichzeitig wählen. Keysight 33210A Benutzerhandbuch...
Seite 123: Burst-Anzahl
Wenn Sie die Burst-Anzahl "unendlich" einstellen möchten, bringen Sie den Softkey #Cycles durch nochmaliges Drücken in die Stellung Infinite. (Durch Drücken der Taste wird das Signal gestartet und durch erneutes Drücken beendet.) – Ferngesteuerte Betriebsart: BURSt:NCYCles {<# Zyklen>|INFinity|MINimum|MAXimum} Keysight 33210A Benutzerhandbuch...
Seite 124: Burst-Periode
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - + 200 ns Waveform Frequency – Manuelle Bedienung: Drücken Sie den Softkey Burst Period, und geben Sie mit dem Drehknopf oder über die Zifferntastatur die gewünschte Burst-Periode ein. – Ferngesteuerte Betriebsart: BURSt:INTernal:PERiod {<Sekunden>|MINimum|MAXimum} Keysight 33210A Benutzerhandbuch...
Seite 125: Burst-Phase
Ausgangsspannung verbleibt auf dem der Burst-Start-Phase entsprechenden Wert. – Manuelle Bedienung: Drücken Sie den Softkey Start Phase, und geben Sie mit dem Drehknopf oder über die Zifferntastatur den gewünschten Phasenwinkel in Grad ein. – Ferngesteuerte Betriebsart: BURSt:PHASe {<Winkel>|MINimum|MAXimum} Keysight 33210A Benutzerhandbuch...
Seite 126: Burst-Triggerquelle
– Ferngesteuerte Betriebsart: TRIGger:SOURce {IMMediate|EXTernal|BUS} Mit dem folgenden Befehl können Sie spezifizieren, ob der Funktionsgenerator auf die positive oder negative Flanke des Signals am Eingang Trig In triggert. TRIGger:SLOPe {POSitive|NEGative} Weitere Informationen zum Triggern siehe "Triggerung" auf Seite 128. Keysight 33210A Benutzerhandbuch...
Seite 127: Trigger Out"-Signal
Triggerung des Funktionsgenerators durch ein externes Signal. – Manuelle Bedienung: Drücken Sie nach der Wahl der Burst-Betriebsart den Softkey Trigger Setup. Wählen Sie anschließend mit dem Softkey Trig Out die gewünschte Flanke. – Ferngesteuerte Betriebsart: OUTPut:TRIGger:SLOPe {POSitive|NEGative} OUTPut:TRIGger {OFF|ON} Keysight 33210A Benutzerhandbuch...
Seite 128: Triggerung
Standardeinstellung ist "Internal". – Der Funktionsgenerator akzeptiert einen manuellen Trigger, einen Hardware-Trigger über den rückseitigen Eingang Trig In oder einen internen Trigger (kontinuierliche Ausgabe von Wobbelzyklen oder Bursts). Beim Einschalten des Gerätes wird automatisch die interne Triggerquelle gewählt. Keysight 33210A Benutzerhandbuch...
Seite 129 Triggerbetriebsart "Manual", dass die Triggerung über den Eingang Trig In erfolgt statt durch Drücken einer Taste. Drücken Sie zur Wahl der Triggerquelle "External" den Softkey Trigger Setup und anschließend den Softkey Source Ext. Keysight 33210A Benutzerhandbuch...
Seite 130 – Wenn der Funktionsgenerator sich in der Triggerbetriebsart Bus befindet, können Sie ihn triggern, indem Sie den Befehl TRIG oder *TRG über die Fernsteuerungsschnittstelle (GPIB, USB oder LAN) senden. Wenn der Funktionsgenerator auf einen Bus-Trigger wartet, leuchtet die Taste Keysight 33210A Benutzerhandbuch...
Seite 131: Trigger In"-Signal
Solange das externe Torsignal TRUE ist, gibt der Funktionsgenerator ein kontinuierliches Signal aus. Wenn das externe Torsignal in den Zustand FALSE übergeht, wird die Signalausgabe nach dem Ende des aktuellen Signalzyklus beendet. Die Ausgangsspannung bleibt anschließend auf dem durch die Start-Burst-Phase vorgegebenen Wert. Keysight 33210A Benutzerhandbuch...
Seite 132: Trigger Out"-Signal
Wobbelzyklus oder Bursts über den Anschluss Trig Out einen Puls (Breite 1 µs) aus. – Manuelle Bedienung: Drücken Sie nach der Wahl der Wobbel- oder Burst-Betriebsart den Softkey Trigger Setup. Wählen Sie anschließend mit dem Softkey Trig Out die gewünschte Flanke. – Ferngesteuerte Betriebsart: OUTPut:TRIGger:SLOPe {POSitive|NEGative} OUTPut:TRIGger {OFF|ON} Keysight 33210A Benutzerhandbuch...
Seite 133: Optionale Arbiträre Signalformen (Option 002)
Merkmale und Funktionen Optionale arbiträre Signalformen (Option 002) Arbiträrsignale sind mit dem 33210A optional verfügbar (Option 002). Um das HINWEIS 33210A mit der Arbiträrsignalfunktionalität zu aktualisieren, rufen Sie www.keysight.com/find/33210U auf. Fünf verschiedene, unveränderliche Standard-Arbiträrsignale sind in einem nichtflüchtigen Speicher abgelegt. Sie haben die Möglichkeit, bis zu vier benutzerdefinierte Arbiträrsignale in einem nichtflüchtigen Speicher und ein...
Seite 134: Definieren Und Abspeichern Eines Arbiträrsignals
Definieren eines neuen Arbiträrsignals wird das im flüchtigen Speicher enthaltene Signal überschrieben. 3 Spezifizieren Sie d ie Signalperiode. Drücken Sie zum Spezifizieren der Zeitgrenzen für das Signal den Softkey Cycle Period. Der Zeitwert des letzten Signalpunktes muss kleiner als die spezifizierte Periode sein. Keysight 33210A Benutzerhandbuch...
Seite 135 Punkte durch eine Gerade. Drücken Sie den Softkey Init # Points, und spezifizieren Sie die anfängliche Anzahl der Signalpunkte. (Später können Sie Punkte hinzufügen oder entfernen). Spezifizieren Sie in diesem Beispiel für "Init # Points" den Wert "4". Keysight 33210A Benutzerhandbuch...
Seite 136 Punkt (dieser Softkey ist für den Punkt #1 nicht verfügbar). Drücken Sie den Softkey Voltage, und spezifizieren Sie den Spannungswert für den aktuellen Punkt. Spezifizieren Sie in diesem Beispiel den Zeitwert 2 ms und den Spannungswert 3,0 V. Keysight 33210A Benutzerhandbuch...
Seite 137 – Wenn Sie den aktuellen Punkt entfernen möchten, drücken Sie den Softkey Remove Point. Die übrigen Punkte werden entsprechend dem gewählten Interpolationsverfahren miteinander verbunden. Der Punkt #1 kann nicht entfernt werden, weil das Signal einen definierten Anfangswert haben muss. Keysight 33210A Benutzerhandbuch...
Seite 138 STORE ARB. Das Signal ist jetzt im nichtflüchtigen Speicher gespeichert und wird ausgegeben. Der Name, unter dem das Signal abgespeichert wurde, wird in der Liste der gespeicherten Signale (die Sie mit dem Softkey Stored Wform abrufen können) angezeigt. Keysight 33210A Benutzerhandbuch...
Seite 139: Weitere Informationen Über Arbiträrsignale
Fall werden die Spannungswerte solcher Punkte gleich den neuen Grenzwerten gesetzt. – Wenn Sie ein Arbiträrsignal als Modulationssignal für AM, FM, oder PWM wählen, wird die Länge des Arbiträrsignals automatisch auf 4 K Punkte begrenzt. Überzählige Signalpunkte werden mittels Dezimierung entfernt. Keysight 33210A Benutzerhandbuch...
Seite 140: Übergeordnete Systemfunktionen
– Beim Ausschalten des Gerätes wird der aktuelle Zustand automatisch in das Register "0" abgespeichert. Sie können den Funktionsgenerator so konfigurieren, dass dieser Zustand beim Einschalten des Gerätes automatisch wiederhergestellt wird. Im Auslieferungszustand ist der Funktionsgenerator so konfiguriert, dass er beim Einschalten automatisch in die Grundeinstellung gebracht wird. Keysight 33210A Benutzerhandbuch...
Seite 141 Seite 147) abgespeichert. Wenn Sie den Gerätezustand zurückrufen, wird auch der Display-Zustand wiederhergestellt. – Ein Reset beeinflusst nicht die gespeicherten Gerätezustände. Ein gespeicherter Zustand bleibt so lange erhalten, bis er von einem anderen Gerätezustand überschrieben oder explizit gelöscht wird. Keysight 33210A Benutzerhandbuch...
Seite 142 Wenn Sie einem gespeicherten Zustand, der in der manuellen Betriebsart zurückgerufen werden soll, einen benutzerdefinierten Namen zuordnen möchten, senden Sie den folgenden Befehl. Über die Fernsteuerungsschnittstelle können Sie einen gespeicherten Gerätezustand nur unter seiner Registernummer (0 bis 4) zurückrufen. MEM:STATE:NAME 1,TEST_WFORM_1 Keysight 33210A Benutzerhandbuch...
Seite 143: Fehlerhafte Zustände
"Fehlerwarteschlange für externe Befehle anzeigen" (zweiter Menüpunkt). Drücken Sie anschließend zur Anzeige der Fehlermeldungen den Softkey SELECT. Der erste Fehler in der Liste (d. h. der Fehler an oberster Stelle der Liste) ist der als erster aufgetretene Fehler. Keysight 33210A Benutzerhandbuch...
Seite 144: Steuerung Des Akustischen Signals
Taste drücken oder am Drehknopf drehen, nicht deaktiviert. – Manuelle Bedienung: Drücken Sie , und wählen Sie im Menü "System" den Softkey Beep. – Ferngesteuerte Betriebsart: Gibt sofort einen einzigen SYSTem:BEEPer Signalton aus Signalton deaktivieren/aktivieren SYSTem:BEEPer:STATe {OFF|ON} Keysight 33210A Benutzerhandbuch...
Seite 145: Display-Hintergrundbeleuchtungsschoner
– Die Kontrast-Einstellung wird nichtflüchtig abgespeichert und ändert sich beim Aus- und Wiedereinschalten des Gerätes oder bei einem Reset über die Fernsteuerungsschnittstelle nicht. – Manuelle Bedienung: Drücken Sie , und wählen Sie im Menü "System" den Softkey Display Contr. Keysight 33210A Benutzerhandbuch...
Seite 146: Selbsttest
Meldung "Self-Test Passed" angezeigt. Falls beim Selbsttest ein Fehler auftritt, wird die Meldung "Self-Test Failed" zusammen mit einer Fehlernummer angezeigt. In diesem Fall müssen Sie das Gerät zur Reparatur an ein Service-Zentrum von Keysight Technologies einsenden. Bitte beachten Sie die diesbezüglichen Versandhinweise im Service Guide zum Keysight 33210A.
Seite 147: Display-Steuerung
(A-Z), Ziffern (0-9) und alle übrigen druckbaren Zeichen enthalten, die auf einer Computertastatur vorhanden sind. Je nach Anzahl der Zeichen wählt der Funktionsgenerator automatisch eine von zwei möglichen Schriftgrößen. In der großen Schrift können etwa 12 Zeichen angezeigt werden, in der kleinen Schrift etwa 40 Zeichen. Keysight 33210A Benutzerhandbuch...
Seite 148: Zahlenformat
Fernsteuerungsschnittstelle nicht. Im Auslieferungszustand des Gerätes wird der Punkt als Dezimalzeichen und das Komma als Zifferntrennzeichen verwendet (Beispiel: kHz wird in der Form "1.000,000,00 kHz" angezeigt). – Manuelle Bedienung: Drücken Sie , und wählen Sie den Softkey Number Format aus dem Menü "System". Keysight 33210A Benutzerhandbuch...
Seite 149: Abfrage Der Firmware-Version
Eine Abfrage der SCPI-Version über die Frontplatte ist nicht möglich. – Ferngesteuerte Betriebsart: SYSTem:VERSion? Dieser Befehl liefert einen String in folgendem Format zurück: "JJJJ.V". "JJJJ" steht für das Jahr, in dem die Version freigegeben wurde; "V" ist eine Versionsnummer für das betreffende Jahr (Beispiel: 1999.0). Keysight 33210A Benutzerhandbuch...
Seite 150: Konfiguration Der Fernsteuerungsschnittstelle
Konnektivitäts-Software und Produkt-CD-ROMs Der Lieferung des Keysight 33210A liegen zwei CD-ROMs bei: – Keysight Automation-Ready CD. Diese CD-ROM enthält die Software für die Keysight IO Libraries Suite, die für den Fernsteuerungsbetrieb installiert werden muss. Die CD-ROM startet die Installation automatisch und enthält Informationen für die Software-Installation.
Seite 151: Gpib-Konfiguration
SYSTem:COMMunicate:GPIB:ADDRess? LAN-Konfiguration In den folgenden Abschnitten werden die Hauptfunktionen der LAN-Konfiguration beschrieben, die Sie mittels des Utility-Menüs an der Frontplatte des Keysight 33210A festlegen können. SCPI-Befehle werden aufgeführt (sofern zutreffend). Einige LAN-Konfigurationsfunktionen können ausschließlich mittels der SCPI-Befehle ausgeführt werden. Die vollständige Liste der LAN-Konfigurationsbefehle finden Sie in Kapitel4, „Befehle zum Konfigurieren der...
Seite 152 Zuweisung einer dynamischen IP-Adresse an ein Gerät in einem Netzwerk. DHCP ist normalerweise die bequemste Art und Weise, um den Keysight 33210A für den Fernsteuerungsbetrieb über die LAN-Schnittstelle zu konfigurieren. – Wählen Sie DHCP On, wenn DHCP für die automatische Zuweisung einer IP-Adresse genutzt werden soll.
Seite 153 SYSTem:COMMunicate:LAN:AUTOip[:STATe] {OFF|0|ON|1} SYSTem:COMMunicate:LAN:AUTOip[:STATe]? Falls Sie die IP-Adresse, Subnetzmaske oder ein Standard-Gateway manuell HINWEIS festlegen möchten, müssen sowohl DHCP als auch Auto IP ausgeschaltet sein. Nehmen Sie dann die Änderungen der IP-Einstellung wie in den nachfolgenden Kapiteln beschrieben vor. Keysight 33210A Benutzerhandbuch...
Seite 154 Merkmale und Funktionen IP-Adresse (LAN) Sie können für den Keysight 33210A eine statische IP-Adresse als 4 Byte lange Ganzzahl eingeben, ausgedrückt in Punktnotation ("nnn.nnn.nnn.nnn", wobei es sich bei "nnn" jeweils um einen Byte-Wert zwischen 0 und 255 handelt). Jedes Byte wird als Dezimalwert ohne eine vorangestellte Null ausgedrückt, beispielsweise 169.254.2.20.
Seite 155 Missverständnisse auszuschließen, empfiehlt es sich, ausschließlich dezimal ausgedrückte Byte-Werte (von 0 bis 255) ohne führende Nullen zu verwenden. Der Keysight 33210A geht davon aus, dass alle IP-Adressen sowie sonstigen Adressen mit Punktnotation als dezimale Byte-Werte ausgedrückt werden, und entfernt sämtliche führenden Nullen von diesen Byte-Werten. Wenn Sie also versuchen, in das IP-Adressfeld den Wert "255.255.020.011"...
Seite 156 IP Setup. DHCP und Auto IP sind standardmäßig auf "On" gesetzt. Wählen Sie gegebenenfalls DHCP Off und Auto IP Off. Wählen Sie dann Default Gateway, und legen Sie die entsprechende Gateway-Adresse fest. – Ein SCPI-Befehl zum Einstellen einer Gateway-Adresse existiert nicht. Keysight 33210A Benutzerhandbuch...
Seite 157 – Wählen Sie die Zeichen mit dem Drehknopf. – Gehen Sie mit den Cursor-Tasten weiter zum nächsten Zeichen. – Zahlen können auch über das numerische Tastenfeld eingegeben werden. – Mit der Taste können Sie alle Zeichen rechts des Cursors löschen. Keysight 33210A Benutzerhandbuch...
Seite 158 , und wählen Sie dann den Softkey "I/O". Wählen Sie dann LAN, anschließend Mod ify Settings und als Nächstes DNS Setup. Wählen Sie dann DNS Server, und geben Sie die Serveradresse ein. – Ein SCPI-Befehl zum Einstellen der Adresse eines DNS-Servers existiert nicht. Keysight 33210A Benutzerhandbuch...
Seite 159 Bezug auf Ereignisse, die nach dem Aufrufen der Informationen stattgefunden haben. Wenn beispielsweise DHCP eine IP-Adresse zuweist, während die Anzeige geöffnet ist, so wird die neue IP-Adresse erst nach Drücken der Taste Refresh angezeigt. Keysight 33210A Benutzerhandbuch...
Seite 160: Web-Schnittstelle Des Keysight 33210A
Schnittstellen" ab Seite 280. Web-Schnittstelle des Keysight 33210A Der Keysight 33210A bietet eine im Gerät implementierte Web-Schnittstelle. Sie können diese Schnittstelle über das LAN verwenden, um die I/O-Konfiguration des Gerätes anzuzeigen und zu bearbeiten. Das Gerät kann außerdem über das Netzwerk gesteuert werden, dank einer ferngesteuerten Frontplattenschnittstelle.
Seite 161: Externe Zeitbasisreferenz (Option 001)
Um die Phase von zwei Keysight 33210A auszurichten, können Sie ein Zwei-Kanal-Oszilloskop zum Vergleich der Ausgangssignale verwenden: 1 Verbinden Sie zwei Keysight 33210A: 10 MHz Out mit 10 MHz In: 2 Verbinden Sie die Ausgänge der Keysight 33210A mit den Eingängen der Sondenkanäle:...
Seite 162 Phase anzeigen. (Eine Rechteckwelle eignet sich gut für das Anzeigen der Phasendifferenz.) 4 Stellen Sie die Phase des ersten 33210A auf den Standard (Null) ein, und verwenden Sie die Funktion Ad just Phase, um die Phase des zweiten 33210A anzupassen und die Ausgangssignale auszurichten: Außerhalb der Phase...
Seite 163 Anwend ungshinweis 1426: Weitere Informationen zu diesem Thema finden Sie unter "How to Connect Two or More Signal Generators to Create a Multi-Channel Waveform Generator" ("So verbinden Sie zwei oder mehrere Signalgeneratoren, um einen Mehrkanal-Signalformgenerator zu erzeugen"). Keysight 33210A Benutzerhandbuch...
Seite 164: Überblick Über Die Kalibrierung
Überblick über die Kalibrierung Dieser Abschnitt gibt eine kurze Einführung in die Kalibrierfunktionen des Funktionsgenerators. Eine ausführliche Beschreibung der Kalibrier prozeduren finden Sie in Kapitel 4 des Service Guide zum Keysight 33210A. Kalibrierschutz Der Funktionsgenerator bietet Ihnen die Möglichkeit, den Zugriff auf die Kalibrierfunktionen durch ein Passwort zu schützen, um zu verhindern, dass das...
Seite 165 Sie den gleichen Sicherheitscode verwenden. – Manuelle Bedienung: Drücken Sie , und wählen Sie den Softkey Secure On im Menü "Test / Cal". – Fernsteuerung: Senden Sie zum Aktivieren des Kalibrierschutzes den folgenden Befehl mit dem korrekten Sicherheitscode: CAL:SECURE:STATE ON,AT33210A Keysight 33210A Benutzerhandbuch...
Seite 166: Kalibrierungszähler
Da der Kalibrierungszähler bei jedem Kalibrierungspunkt um 1 erhöht wird, kann der Zählerstand durch eine Kalibrierung um mehrere Punkte steigen. – Manuelle Bedienung: Drücken Sie , und wählen Sie den Softkey Cal Info aus dem Menü "Test / Cal". Der Kalibrierungszählerstand wird daraufhin im Display angezeigt. Keysight 33210A Benutzerhandbuch...
Seite 167: Kalibrierungsmeldung
Menü "Test / Cal". Die Kalibrierungsmeldung wird daraufhin im Display angezeigt. – Ferngesteuerte Betriebsart: Senden Sie zum Speichern der Kalibrierungsmeldung den folgenden Befehl einschließlich aller gewünschten Strings in einfachen Anführungszeichen (‘ ’): CAL:STR 'Cal Due: 01 August 2008' Keysight 33210A Benutzerhandbuch...
Seite 168: Reset-Einstellungen
Merkmale und Funktionen Reset-Einstellungen In der folgenden Tabelle sind die Grundeinstellungen des Funktionsgenerators Keysight 33210A aufgeführt. Falls die Betriebsart "Power-down recall" aktiviert wurde, unterscheidet sich der HINWEIS Gerätezustand beim Einschalten von den Angaben in der Tabelle. Siehe "Abspeichern des aktuellen Gerätezustands"...
Seite 169 Merkmale und Funktionen Keysight 33210A Grundeinstellungen Ausgangskonfiguration Grundeinstellung Funktion Sinussignal Frequenz 1 kHz Amplitude/Offset 100 mVpp / 0,000 Vdc Ausgangseinheiten Lastwiderstand 50 W Automatische Spannungsbereichswahl Modulation Grundeinstellung Träger (AM, FM) 1-kHz-Sinussignal Träger (PWM) 1-kHz-Pulse Mod. Signalform (AM) 100-Hz-Sinussignal Mod. Signalform (FM, PWM)
Seite 170 Merkmale und Funktionen DIESE SEITE WURDE ABSICHTLICH LEER GELASSEN. Keysight 33210A Benutzerhandbuch...
Seite 171: Fernsteuerungsschnittstelle - Referenzinformationen
Befehle für Arbiträrsignale (Option 002) 256 Befehle zum Abspeichern/Zurückrufen von Gerätezuständen 269 Systembefehle 274 Befehle zum Konfigurieren der Schnittstellen 280 Phasensynchronisationsbefehle (Nur Option 001) 285 SCPI-Statussystem 288 Statusregisterbefehle 299 Kalibrierbefehle 303 Einführung in die Befehlssprache SCPI 305 Keysight 33210A Benutzerhandbuch...
Seite 172: Fernsteuerungsschnittstelle - Referenzinformationen
Schnittstellen, Seite 280 – Phasensynchronisationsbefehle (Nur Option 001), Seite 285 – SCPI-Statussystem, Seite 288 – Statusregisterbefehle, Seite 299 – Kalibrierbefehle, Seite 303 – Einführung in die Befehlssprache SCPI, Seite 305 SCPI – Der Befehl "Device Clear", Seite 310 Keysight 33210A Benutzerhandbuch...
Seite 173 Einschalten des Geräts, vorausgesetzt die Betriebsart Power-down recall wurde nicht aktiviert (siehe "Abspeichern des Gerätezustands" in Kapitel 3). Falls Sie noch nicht mit der Messgerätebefehlssprache SCPI vertraut HINWEIS sind, sollten Sie die nachfolgenden Abschnitte lesen, bevor Sie SCPI versuchen, den Funktionsgenerator zu programmieren. Keysight 33210A Benutzerhandbuch...
Seite 174: Übersicht Über Die Scpi-Befehle
:PULSe [<Frequenz> [,<Amplitude> [,<Offset>] ]] :NOISe [<Frequenz|DEF> [,<Amplitude> [,<Offset>] ]] :DC [<Frequenz|DEF> [,<Amplitude>|DEF> [,<Offset>] ]] :USER [<Frequenz> [,<Amplitude> [,<Offset>] ]] APPLy? [1] Dieser Parameter ist bei diesem Befehl ohne Auswirkung; die Syntax erfordert jedoch, dass ein Wert oder "DEFault" spezifiziert wird. Keysight 33210A Benutzerhandbuch...
Seite 175: Befehle Zum Konfigurieren Des Ausgangs
FUNCtion:SQUare:DCYCle {<Prozent>|MINimum|MAXimum} FUNCtion:SQUare:DCYCle? [MINimum|MAXimum] FUNCtion:RAMP:SYMMetry {<Prozent>|MINimum|MAXimum} FUNCtion:RAMP:SYMMetry? [MINimum|MAXimum] OUTPut {OFF|ON} OUTPut? OUTPut:LOAD {<Ohm>|INFinity|MINimum|MAXimum} OUTPut:LOAD? [MINimum|MAXimum] OUTPut:POLarity {NORMal|INVerted} OUTPut:POLarity? OUTPut:SYNC {OFF|ON} OUTPut:SYNC? [1] Die fett gedruckten Parameter sind die Standardparameter, wie sie vom Befehl *RST (Reset) eingestellt werden. Keysight 33210A Benutzerhandbuch...
Seite 176: Befehle Zum Konfigurieren Der Ausgangsfunktion "Pulse
:HOLD {WIDTh|DCYCle} :HOLD? 50 %/50 %-Schwellenwerte :WIDTh {<Sekunden>|MINimum|MAXimum} :WIDTh? [MINimum|MAXimum] :DCYCle {<Prozent>|MINimum|MAXimum} :DCYCle? [MINimum|MAXimum] 10 %/90 %-Schwellenwerte :TRANsition {<Sekunden>|MINimum|MAXimum} :TRANsition? [MINimum|MAXimum] [1] Die fett gedruckten Parameter sind die Standardparameter, wie sie vom Befehl *RST (Reset) eingestellt werden. Keysight 33210A Benutzerhandbuch...
Seite 177: Modulationsbefehle
FM:INTernal :FUNCtion {SINusoid|SQUare|RAMP|NRAMp|TRIangle|NOISe|USER} :FUNCtion? FM:INTernal :FREQuency {<Frequenz>|MINimum|MAXimum} :FREQuency? [MINimum|MAXimum] FM:DEViation {<Spitzen-Frequenzhub in Hz>|MINimum|MAXimum} FM:DEViation? [MINimum|MAXimum] FM:SOURce {INTernal|EXTernal} FM:SOURce? FM:STATe {OFF|ON} FM:STATe? [1] Die fett gedruckten Parameter sind die Standardparameter, wie sie vom Befehl *RST (Reset) eingestellt werden. Keysight 33210A Benutzerhandbuch...
Seite 178 :FREQuency {<Frequenz>|MINimum|MAXimum} :FREQuency? [MINimum|MAXimum] PWM:DEViation {<Abweichung in Sekunden>|MINimum|MAXimum} PWM:DEViation? [MINimum|MAXimum] PWM:DEViation:DCYCle {<Abweichung in Prozent>|MINimum|MAXimum} PWM:DEViation:DCYCle? [MINimum|MAXimum] PWM:SOURce {INTernal|EXTernal} PWM:SOURce? PWM:STATe {OFF|ON} PWM:STATe? [1] Die fett gedruckten Parameter sind die Standardparameter, wie sie vom Befehl *RST (Reset) eingestellt werden. Keysight 33210A Benutzerhandbuch...
Seite 179: Wobbelbefehle
"Trig In"-Anschluss TRIGger:SLOPe {POSitive|NEGative} TRIGger:SLOPe? OUTPut "Trig Out"-Anschluss :TRIGger:SLOPe {POSitive|NEGative} :TRIGger:SLOPe? :TRIGger {OFF|ON} :TRIGger? MARKer:FREQuency {<Frequenz>|MINimum|MAXimum} MARKER:FREQuency? [MINimum|MAXimum] MARKer {OFF|ON} MARKer? [1] Die fett gedruckten Parameter sind die Standardparameter, wie sie vom Befehl *RST (Reset) eingestellt werden. Keysight 33210A Benutzerhandbuch...
Seite 180: Burst-Befehle
"Trig In"-Anschluss TRIGger:SLOPe {POSitive|NEGative} TRIGger:SLOPe? "External Gated Burst"- BURSt:GATE:POLarity {NORMal|INVerted} Betriebsart BURSt:GATE:POLarity? OUTPut "Trig Out"-Anschluss :TRIGger:SLOPe {POSitive|NEGative} :TRIGger:SLOPe? :TRIGger {OFF|ON} :TRIGger? [1] Die fett gedruckten Parameter sind die Standardparameter, wie sie vom Befehl *RST (Reset) eingestellt werden. Keysight 33210A Benutzerhandbuch...
Seite 181: Arbiträrsignal-Befehle
Fernsteuerungsschnittstelle – Referenzinformationen Arbiträrsignal-Befehle (weitere Informationen siehe Seite 256) Arbiträrsignale sind mit dem 33210A optional verfügbar (Option 002). Um das HINWEIS 33210A mit der Arbiträrsignalfunktionalität zu aktualisieren, rufen Sie www.keysight.com/find/33210U auf. DATA VOLATILE, <Wert>, <Wert>, . . . DATA:DAC VOLATILE, {<Binärblock>|<Wert>, <Wert>, . . . }...
Seite 182: Triggerbefehle
*TRG "Trig In"-Anschluss TRIGger:SLOPe {POSitive|NEGative} TRIGger:SLOPe? "External Gated Burst"-Betriebsart BURST:GATE:POLarity {NORMal|INVerted} BURST:GATE:POLarity? OUTPut "Trig Out"-Anschluss :TRIGger:SLOPe {POSitive|NEGative} :TRIGger:SLOPe? :TRIGger {OFF|ON} :TRIGger? [1] Die fett gedruckten Parameter sind die Standardparameter, wie sie vom Befehl *RST (Reset) eingestellt werden. Keysight 33210A Benutzerhandbuch...
Seite 183: Befehle Zum Abspeichern/Zurückrufen Von Gerätezuständen
Die Gerätezustände 1, 2, 3 und 4 sind benutzerdefinierte Zustände. *RCL {0|1|2|3|4} MEMory:STATe :NAME {0|1|2|3|4} [,<Name>] :NAME? {0|1|2|3|4} :DELete {0|1|2|3|4} :RECall:AUTO {OFF|ON} :RECall:AUTO? :VALid? {0|1|2|3|4} :CATalog? MEMory:NSTates? [1] Die fett gedruckten Parameter sind die Standardparameter, wie sie vom Befehl *RST (Reset) eingestellt werden. Keysight 33210A Benutzerhandbuch...
Seite 184: Systembefehle
:KLOCk:EXCLude {NONE|LOCal} :KLOCk:EXCLude? Achtung. Der gesamte Inhalt des Arbeitsspeichers SYSTem:SECurity:IMMediate wird gelöscht. Nicht empfohlen für Routine-Anwendungen *LRN? *OPC *OPC? *OPT? *WAI [1] Die fett gedruckten Parameter sind die Standardparameter, wie sie vom Befehl *RST (Reset) eingestellt werden. Keysight 33210A Benutzerhandbuch...
Seite 185: Befehle Zum Konfigurieren Der Schnittstellen
SYSTem:COMMunicate:LAN :AUTOip[:STATe] {OFF|0|ON|1} :AUTOip[:STATe]? :IPADdress <Adresse> :IPADdress? :LIPaddress? :MAC? :MEDiasense {OFF|0|ON|1} :MEDiasense? :NETBios {OFF|0|ON|1} :NETBios? :TELNet:PROMpt <String> :TELNet:PROMpt? :TELNet:WMESsage <String> :TELNet:WMESsage? [1] Die fett gedruckten Parameter sind die Standardparameter, wie sie vom Befehl *RST (Reset) eingestellt werden. Keysight 33210A Benutzerhandbuch...
Seite 186: Pll-Befehle
Diese Befehle benötigen Option 001, Externe Zeitbasis-Referenz. Weitere Informationen finden Sie auf Seite 285. PHASe {<Winkel>|MINimum|MAXimum} PHASe? [MINimum|MAXimum] PHASe:REFerence PHASe:UNLock:ERRor:STATe {OFF|ON} PHASe:UNLock:ERRor:STATe? UNIT:ANGLe {DEGree|RADian} UNIT:ANGLe? [1] Die fett gedruckten Parameter sind die Standardparameter, wie sie vom Befehl *RST (Reset) eingestellt werden. Keysight 33210A Benutzerhandbuch...
Seite 187: Statusregisterbefehle
(weitere Informationen siehe Seite 299) *STB? *SRE <Aktivierungswert> *SRE? STATus :QUEStionable:CONDition? :QUEStionable[:EVENt]? :QUEStionable:ENABle <Aktivierungswert> :QUEStionable:ENABle? *ESR? *ESE <Aktivierungswert> *ESE? *CLS STATus:PRESet *PSC {0|1} *PSC? *OPC [1] Die fett gedruckten Parameter sind die Standardparameter, wie sie vom Befehl *RST (Reset) eingestellt werden. Keysight 33210A Benutzerhandbuch...
Seite 188: Kalibrierbefehle
:SECure:STATe {OFF|ON},<Code> :SECure:STATe? :SECure:CODE <Neuer Code> :SETup <0|1|2|3| . . . |94> :SETup? :VALue <Wert> :VALue? :COUNt? :STRing <String in Anführungszeichen> :STRing? [1] Die fett gedruckten Parameter sind die Standardparameter, wie sie vom Befehl *RST (Reset) eingestellt werden. Keysight 33210A Benutzerhandbuch...
Seite 189: Ieee 488.2-Universalbefehle
*OPC *OPC? *OPT? *PSC {0|1} *PSC? *RST Der Gerätezustand 0 ist der Zustand *SAV {0|1|2|3|4} beim Ausschalten des Funktionsgenerators. Die Gerätezustände 1, 2, 3 und 4 *RCL {0|1|2|3|4} sind benutzerdefinierte Zustände. *STB? *SRE <Aktivierungswert> *SRE? *TRG *TST? Keysight 33210A Benutzerhandbuch...
Seite 190: Grundlagen Der Programmierung
Amplitude von 3 Vpp, einer Frequenz von 5 kHz und einer Offsetspannung von -2,5 Volt. Wahl der Ausgangsfunktion Sinus FUNC SIN Wahl der Frequenz 5 kHz FREQ 5000 Wahl der Amplitude 3 Vpp VOLT 3.0 Wahl der Offsetspannung -2,5 Vdc VOLT:OFFS -2.5 Keysight 33210A Benutzerhandbuch...
Seite 191: Abfragebefehle
TTL-Flanke am rückseitigen Anschluss Trig In einen aus drei Zyklen bestehenden Burst ausgibt. Spezifizieren der Burst-Anzahl BURS:NCYC 3 (drei Zyklen) Wahl der Polarität (positiv) TRIG:SLOP POS Wahl der externen Triggerquelle TRIG:SOUR EXT Aktivieren der Betriebsart BURS:STAT ON Keysight 33210A Benutzerhandbuch...
Seite 192: Anwendung Des Befehls Apply
VOLT:RANG:AUTO). – Für Rechtecksignale wird ein Tastverhältnis von 50 % gewählt (Befehl FUNC:SQU:DCYC). – Für Sägezahnsignale wird ein Symmetrieverhältnis von 100 % gewählt (Befehl FUNC:RAMP:SYMM). Eine Beschreibung der Syntax des Befehls APPLy finden Sie auf Seite 197. Keysight 33210A Benutzerhandbuch...
Seite 193: Ausgangsfrequenz
Frequenz eingestellt; die spezifizierte Frequenz muss entsprechend der Funktion gewählt sein. Der Befehl APPL:RAMP 10 MHz führt beispielsweise zu dem Fehler "Data out ofrange". Die Frequenz wird anschließend auf 100 kHz eingestellt und somit auf das Maximum für ein Sägezahnsignal. Keysight 33210A Benutzerhandbuch...
Seite 194: Ausgangsamplitude
Einheit nicht mit dem Befehl APPLy spezifizieren, gilt die mit dem Befehl VOLT:UNIT spezifizierte Einheit. Beispiel: Wenn Sie mit dem Befehl VOLT:UNIT die Einheit "Vrms" spezifizieren und im Befehl APPLy den Parameter Amplitude nicht angeben, spezifiziert der Befehl APPLy implizit die Einheit "Vrms". Keysight 33210A Benutzerhandbuch...
Seite 195 Ausgangsspannung bei einer Bereichsumschaltung niemals den gewählten Wert überschreitet. Sie können diese Unterbrechung verhindern, indem Sie die automatische Spannungsbereichswahl mit dem Befehl VOLT:RANG:AUTO deaktivieren. (Weitere Informationen hierzu siehe Seite 208). Der Befehl APPLy aktiviert die automatische Bereichswahl. Keysight 33210A Benutzerhandbuch...
Seite 196: Dc-Offsetspannung
Arbiträrsignal "Sinc" nutzt nicht den vollen Wertebereich (±1) aus; dies schränkt den Offsetspannungsbereich auf 4,95 Volts (an 50 Ohm ) ein. Der DAC-Wert "0" wird auch dann als Offset-Referenz verwendet, wenn die Signaldatenpunkte nicht den gesamten Wertebereich des Ausgangs-DACs umspannen. Keysight 33210A Benutzerhandbuch...
Seite 197: Syntax Des Befehls Apply
Lastwiderstand-Einstellung wird nicht verändert (Befehl OUTP:LOAD). – Die automatische Spannungsbereichswahl wird aktiviert (Befehl VOLT:RANG:AUTO). – Für Rechtecksignale wird ein Tastverhältnis von 50 % gewählt (Befehl FUNC:SQU:DCYC). – Für Sägezahnsignale wird ein Symmetrieverhältnis von 100 % gewählt (Befehl FUNC:RAMP:SYMM). Keysight 33210A Benutzerhandbuch...
Seite 198 FUNC:PULS:HOLD). Auch die Einstellung der Flankenzeit (Befehl FUNC:PULS:TRAN) wird beibehalten. Jedoch wird die Pulsbreite oder Flankenzeit automatisch angepasst, falls der Wert für die spezifizierte Frequenz unzulässig ist. Weitere Informationen über das Einstellen der Pulsbreite und Flankenzeit finden Sie auf Seite 215. Keysight 33210A Benutzerhandbuch...
Seite 199 Werte zwar keinen Einfluss auf die ausgegebene Gleichspannung, aber der Funktionsgenerator "erinnert" sich an diese Werte, wenn später eine andere Ausgangsfunktion gewählt wird. Das folgende Beispiel demonstriert die Anwendung des Befehls APPLy auf die Funktion Gleichspannung. APPL:DC DEF, DEF, -2.5 Keysight 33210A Benutzerhandbuch...
Seite 200 Fernsteuerungsschnittstelle – Referenzinformationen APPLy:USER [<Frequenz> [,<Amplitude> [,<Offset>] ]] Arbiträrsignale sind mit dem 33210A optional verfügbar (Option 002). Um das HINWEIS 33210A mit der Arbiträrsignalfunktionalität zu aktualisieren, rufen Sie www.keysight.com/find/33210U auf. Dieser Befehl bewirkt die Ausgabe des mit dem Befehl FUNC:USER gewählten Arbiträrsignals.
Seite 201: Befehle Zum Konfigurieren Des Ausgangs
Burst kombinierbar ist, wird die Modulations-, Wobbel- oder Burst-Funktion gegebenenfalls abgeschaltet Arbiträr/ Sinus Rechteck Sägezahn Puls Rauschen “DC” Benutzer • • AM-, FM-Träger • PWM-Trägersignal • • • Wobbelung • • • Burst [a] Anmerkung: Arbiträre Signalformen werden auch als benutzerdefinierte Signalformen bezeichnet. Keysight 33210A Benutzerhandbuch...
Seite 202 Effektivspannung von 5 Vrms (an 50 Ohm) konfiguriert.Wenn Sie dann auf Sinus umschalten, wird die Amplitude automatisch auf 3,536 Vrms abgeändert (dies ist die maximale Effektivspannung für Sinussignale). Es wird die Fehlermeldung "Settings conflict" generiert, und die Amplitude wird wie beschrieben abgeändert. Keysight 33210A Benutzerhandbuch...
Seite 203 Wert für die neue Frequenz abgeändert. Beispiel: Wenn Sie ein Tastverhältnis von 70 % wählen und dann die Frequenz auf 6 MHz abändern, wird das Tastverhältnis automatisch auf 60 % abgeändert (dies ist das maximal zulässige Tastverhältnis für diese Frequenz). Es wird die Keysight 33210A Benutzerhandbuch...
Seite 204 – Mit dem Befehl VOLT können Sie die Ausgangsamplitude in der Einheit Vpp, Vrms oder dBm spezifizieren. VOLT 3.0 VRMS Alternativ können Sie mit dem Befehl VOLT:UNIT (siehe Seite 214) die Ausgangseinheiten für alle nachfolgenden Befehle spezifizieren. Keysight 33210A Benutzerhandbuch...
Seite 205 Beispiel: Wenn Sie den oberen Spannungspegel ("high") auf +2 Volt einstellen und den unteren Spannungspegel ("low") auf -3 Volt, ergibt sich eine Amplitude von 5 Vpp und eine Offsetspannung von -500 mV. Weitere Informationen siehe unter VOLT:HIGH und VOLT:LOW auf Seite 207. Keysight 33210A Benutzerhandbuch...
Seite 206 Amplitudenwerte, aus denen sich das Signal zusammensetzt, nicht den vollen Bereich des Ausgangs-D/A-Wandlers ausnutzen. Beispiel: Das interne Arbiträrsignal "Sinc" nutzt nicht den vollen Wertebereich (±1) aus; dies schränkt den Offsetspannungsbereich auf 4,95 V (an 50 Ohm ) ein. Keysight 33210A Benutzerhandbuch...
Seite 207 - - - - - - - - - - - - - - - - - - - - - - Falls der spezifizierte Spannungswert ungültig ist, wird er automatisch auf den maximal zulässigen Wert abgeändert. Es wird die Fehlermeldung "Data out of range" generiert, und die Amplitude wird automatisch wie beschrieben abgeändert. Keysight 33210A Benutzerhandbuch...
Seite 208 Wenn die automatische Bereichswahl deaktiviert ("OFF") ist, verwendet der Funktionsgenerator die aktuellen Verstärker- und Abschwächer-Einstellungen. Die Abfrage:AUTO? gibt den Wert "0" (OFF) oder "1" (ON) zurück. – Der Befehl APPLy hat Vorrang gegenüber dem Befehl AUTO und aktiviert stets die automatische Spannungsbereichswahl. Keysight 33210A Benutzerhandbuch...
Seite 209 – Bei Rechtecksignalen wählt der Befehl APPLy, unabhängig von der aktuellen Tastverhältnis-Einstellung, ein Tastverhältnis von 50 %. – Die Tastverhältnis-Einstellung geht beim Umschalten von Rechteck auf eine andere Signalform nicht verloren. Sobald Sie wieder auf Rechteck umschalten, gilt wieder das zuvor gewählte Tastverhältnis. Keysight 33210A Benutzerhandbuch...
Seite 210 – Die Symmetrieverhältnis-Einstellung geht beim Umschalten von Sägezahn auf eine andere Funktion nicht verloren. Sobald Sie wieder auf Sägezahn umschalten, gilt wieder das zuvor gewählte Symmetrieverhältnis. – Wenn Sie ein Sägezahnsignal als Modulationssignal für AM oder Frequenzmodulation wählen, ist die Symmetrieverhältnis-Einstellung ohne Bedeutung. Keysight 33210A Benutzerhandbuch...
Seite 211 Abfragebefehl :LOAD? liefert die aktuelle Lastwiderstand-Einstellung in zurück oder den Wert "9.9E+37" (für "high impedance"). – Der Anschluss Output des Keysight 33210A hat eine unveränderliche Ausgangsimpedanz von 50 Ohm. Falls die Lastimpedanz von diesem Sollwert abweicht, müssen Sie dies dem Funktionsgenerator "mitteilen", da sonst falsche Amplituden-, Offset- und "High"/"Low"-Werte angezeigt werden.
Seite 212 Offsetspannung invertiert. Falls eine Offsetspannung ungleich Null vorgegeben wurde, bleibt diese beim Invertieren des Signals unverändert erhalten.. “Normal” “Inverted” “Normal” “Inverted” Offset Ohne Offsetspannung Mit Offsetspannung – Bei invertiertem Signal ist das mit dem Signal zugeordnete Sync-Signal nicht invertiert. Keysight 33210A Benutzerhandbuch...
Seite 213 – Der in Verbindung mit der Wobbelbetriebsart verwendete Befehl MARK (siehe Seite 243) hat Vorrang gegenüber der mit dem Befehl OUTP:SYNC vorgenommenen Einstellung. Das bedeutet, dass der Befehl OUTP:SYNC ignoriert wird, wenn die Markenfrequenz (und die Wobbelbetriebsart) aktiv ist. Keysight 33210A Benutzerhandbuch...
Seite 214 Befehl VOLT:UNIT spezifizierte Vorrang. Beispiel: Wenn Sie mit dem Befehl VOLT:UNIT die Einheit "Vrms" spezifizieren und im Befehl APPLy oder VOLT den Parameter Amplitude nicht spezifizieren, spezifiziert der Befehl APPLy implizit die Einheit "Vrms". Keysight 33210A Benutzerhandbuch...
Seite 215: Befehle Zum Konfigurieren Der Ausgangsfunktion "Pulse
Als Erstes wird die Flankenzeit minimiert und anschließend die Pulsbreite (oder das Tastverhältnis) wie unten dargestellt angepasst: Periode > Pulsbreite + (1,6 x Flankenzeit) oder als Pulstastverhältnis ausgedrückt: Periode > (Periode x Tastverhältnis ÷ 100) + (1,6 x Flankenzeit) Keysight 33210A Benutzerhandbuch...
Seite 216 Einstellen der Pulsbreite empfangen wird, wirddie Pulsbreite in das entsprechende Tastverhältnis in Prozent umgewandelt. Ist die Pulsbreitenmodulation (PWM) eingeschaltet, sobleiben Tastverhältnis und Abweichung des Tastverhältnisses gleich, während die Periode geändert wird. Eingaben zur Pulsbreitenabweichung werden in Werte für die Abweichung des Tastverhältnisses umgerechnet. Keysight 33210A Benutzerhandbuch...
Seite 217 Funktionsgenerator erst den Wert der Flankenzeit und dann die Pulsbreite und passt sie so automatisch der spezifizierten Periode an. Es wird die Fehlermeldung "Data out of range" generiert, und die Pulsbreite wird automatisch wie beschrieben eingeschränkt. Keysight 33210A Benutzerhandbuch...
Seite 218 Pulsbreite und Flankenzeit werden im Folgenden beschrieben. – Das spezifizierte Tastverhältnis eines Pulssignals muss die folgenden Einschränkungen aufweisen, die durch die minimale Pulsbreite (Wmin) bedingt sind. Der Funktionsgenerator passt gegebenenfalls das Tastverhältnis des Pulssignals automatisch der spezifizierten Periode an. Es wird die Keysight 33210A Benutzerhandbuch...
Seite 219 Diese Funktion wird von dem Befehl FUNC:PULS:HOLD beeinflusst, der bei HINWEIS Einstellung der Periode den konstant zu haltenden Wert bestimmt: den angegebenen Wert für die Pulsbreite oder das Pulstastverhältnis. Weitere Informationen finden Sie in der Erläuterung des Befehls FUNC:PULS:HOLD. Keysight 33210A Benutzerhandbuch...
Seite 220 Flankenzeit dem spezifizierten Wert für Pulsbreite oder Tastverhältnis an. Es wird die Fehlermeldung "Settings conflict" generiert, und die Flankenzeit wird wie beschrieben abgeändert. Flankenzeit < 0,625 x Pulsbreite oder bezogen auf das Tastverhältnis: Flankenzeit < 0,625 x Periode x Tastverhältnis ÷ 100 Keysight 33210A Benutzerhandbuch...
Seite 221: Befehle Zum Konfigurieren Der Amplitudenmodulation (Am)
5 Wählen Sie den Mod ulationsgrad. Spezifizieren Sie mit dem Befehl AM:DEPT einen Modulationsgrad zwischen 0 % und 120 %. 6 Aktivieren Sie d ie Amplitudenmod ulation. Nachdem Sie die Modulationsparameter konfiguriert haben, aktivieren Sie die Amplitudenmodulation mit dem Befehl AM:STAT ON. Keysight 33210A Benutzerhandbuch...
Seite 222: Am-Befehle
Standard-Modulationssignalform ist SIN. Die Abfrage :FUNC? gibt den Wert "SIN", "SQU", "RAMP", "NRAM", "TRI", "NOIS" oder "USER" zurück. – Der Parameter "SQU" spezifiziert ein Rechtecksignal mit einem Tastverhältnis von 50 %. – Der Parameter "RAMP" spezifiziert ein Sägezahnsignal mit einem Symmetrieverhältnis von 100 %. Keysight 33210A Benutzerhandbuch...
Seite 223 – Wenn Sie ein Arbiträrsignal als Modulationssignal ("USER") wählen, wird die Länge des Arbiträrsignals automatisch auf 4 K Punkte begrenzt. Überzählige Signalpunkte werden mittels Dezimierung entfernt. Arbiträrsignale sind mit dem 33210A optional verfügbar (Option 002). Um das HINWEIS 33210A mit der Arbiträrsignalfunktionalität zu aktualisieren, rufen Sie www.keysight.com/find/33210U...
Seite 224 Modulationstypen AM und FM miteinander zu kombinieren. Wenn Sie AM wählen, wird der zuvor gewählte Modulationstyp deaktiviert. – Der Modulationstyp "AM" kann auch nicht mit der Betriebsart "Sweep" oder "Burst" kombiniert werden. Wenn Sie AM wählen, wird die Betriebsart "Sweep" oder "Burst" gegebenenfalls deaktiviert. Keysight 33210A Benutzerhandbuch...
Seite 225: Befehle Zum Konfigurieren Der Frequenzmodulation (Fm)
Geben Sie hierfür mit dem Befehl FM:DEV einen Wert zwischen 1 und 5 MHz ein. 6 Aktivieren Sie d ie Frequenzmod ulation. Nachdem Sie die Modulationsparameter konfiguriert haben, aktivieren Sie die Frequenzmodulation mit dem Befehl FM:STAT ON. Keysight 33210A Benutzerhandbuch...
Seite 226: Fm-Befehle
Wert "SIN", "SQU", "RAMP", "NRAM", "TRI", "NOIS" oder "USER" zurück. – Der Parameter "SQU" spezifiziert ein Rechtecksignal mit einem Tastverhältnis von 50 %. – Der Parameter "RAMP" spezifiziert ein Sägezahnsignal mit einem Symmetrieverhältnis von 100 %. Keysight 33210A Benutzerhandbuch...
Seite 227 – Wenn Sie ein Arbiträrsignal als Modulationssignal ("USER") wählen, wird die Länge des Arbiträrsignals automatisch auf 4 K Punkte begrenzt. Überzählige Signalpunkte werden mittels Dezimierung entfernt. Arbiträrsignale sind mit dem 33210A optional verfügbar (Option 002). Um das HINWEIS 33210A mit der Arbiträrsignalfunktionalität zu aktualisieren, rufen Sie www.keysight.com/find/33210U...
Seite 228 Beispiel: Wenn der Frequenzhub auf 100 kHz eingestellt wurde, ergibt eine Spannung von +5 V am Modulationseingang eine Frequenzerhöhung um 100 kHz. Eine kleinere positive Spannung ergibt eine entsprechend kleinere Frequenzerhöhung. Eine negative Spannung ergibt eine Ausgangsfrequenz unterhalb der Trägerfrequenz. Keysight 33210A Benutzerhandbuch...
Seite 229 Modulationstypen FM und AM miteinander zu kombinieren. Wenn Sie FM wählen, wird der zuvor gewählte Modulationstyp deaktiviert. – Der Modulationstyp "FM" kann auch nicht mit der Betriebsart "Sweep" oder "Burst" kombiniert werden. Wenn Sie FM wählen, wird die Betriebsart "Sweep" oder "Burst" gegebenenfalls deaktiviert. Keysight 33210A Benutzerhandbuch...
Seite 230: Befehle Zum Konfigurieren Der Pulsbreitenmodulation (Pwm)
Werte. Sie können auch für die Abweichung des Tastverhältnisses mit dem Befehl PWM:DEV:DCYC einen Wert zwischen 0 % und dem aktuellen Tastverhältnis oder dem 100 % – Tastverhältnis einstellen. Für die Obergrenze gilt der kleinere der beiden möglichen Werte. Keysight 33210A Benutzerhandbuch...
Seite 231: Pwm-Befehle
Befehl PWM:SOUR INT die interne Modulationssignalquelle gewählt wurde. (Für PWM muss das Trägersignal ein Pulssignal sein.) Die Standard-Modulationssignalform ist SIN. Die Abfrage mit dem Befehl:FUNC? liefert den Wert "SIN", "SQU", "RAMP", "NRAM", "TRI", "NOIS" oder "USER" zurück. Keysight 33210A Benutzerhandbuch...
Seite 232 – Wenn Sie ein Arbiträrsignal als Modulationssignal ("USER") wählen, wird die Länge des Arbiträrsignals automatisch auf 4 K Punkte begrenzt. Überzählige Signalpunkte werden mittels Dezimierung entfernt. Arbiträrsignale sind mit dem 33210A optional verfügbar (Option 002). Um das HINWEIS 33210A mit der Arbiträrsignalfunktionalität zu aktualisieren, rufen Sie www.keysight.com/find/33210U...
Seite 233 Pulsbreitenabweichung. Wird das Tastverhältnis beibehalten, so gilt dies auch für die Abweichung des Tastverhältnisses. In diesem Fall werden die Werte für die Pulsbreitenabweichung mit dem Befehl PWM:DEV spezifiziert und automatisch in die entsprechende Abweichung des Tastverhältnisses in Prozent umgerechnet. Keysight 33210A Benutzerhandbuch...
Seite 234 – Die Abweichung des Tastverhältnisses ist auch durch die aktuelle Einstellung der Flankenzeit beschränkt. Abweichung des Tastverhältnisses < Tastverhältnis – (160 × Flankenzeit) ÷ Periode Abweichung des Tastverhältnisses < 100 – Tastverhältnis – (160 × Flankenzeit) ÷ Periode Keysight 33210A Benutzerhandbuch...
Seite 235 – Der Modulationstyp PWM kann auch nicht mit den Betriebsarten "Sweep" oder "Burst" kombiniert werden. Wenn Sie PWM wählen, wird die Betriebsart "Sweep" oder "Burst" gegebenenfalls deaktiviert. – PWM kann nur mit der Signalform "Pulse" durchgeführt werden. Keysight 33210A Benutzerhandbuch...
Seite 236: Befehle Zum Konfigurieren Der Frequenzwobbelung
Mittenfrequenz und der Befehl FREQ:SPAN die Wobbelbandbreite. Spezifizieren Sie für Aufwärtswobbelung eine positive Wobbelbandbreite. Spezifizieren Sie für Abwärtswobbelung eine negative Wobbelbandbreite. 3 Wählen Sie d ie Wobbelcharakteristik. Wählen Sie mit dem Befehl SWE:SPAC die Wobbelcharakteristik (linear oder logarithmisch). Keysight 33210A Benutzerhandbuch...
Seite 237 Sie mit dem Befehl MARK:FREQ für die Markenfrequenz einen Wert zwischen der Start-Frequenz und der Stop-Frequenz. Aktivieren Sie mit dem Befehl MARK ON die Frequenzmarke. 7 Aktivieren Sie die Wobbelbetriebsart. Nachdem Sie die Modulationsparameter konfiguriert haben, aktivieren Sie die Wobbelbetriebsart mit dem Befehl SWE:STAT ON. Keysight 33210A Benutzerhandbuch...
Seite 238: Wobbelbefehle
Start-Frequenz den Wobbelbereich bestimmt). Wobbelbandbreite: 1 bis 10 MHz (für Sägezahnsignalformen eingeschränkt auf 100 kHz). Der Standardwert ist 1 kHz. MIN = 1 mHz. MAX = 10 MHz. Der Abfragebefehl :STOP? liefert die Stop-Frequenz in Hertz zurück. Keysight 33210A Benutzerhandbuch...
Seite 239 Wobbelbandbreite (max) = 2 × (Max. Frequenz – Mittenfrequenz) – Wählen Sie für eine Aufwärtswobbelung eine positive Wobbelbandbreite. Wählen Sie für eine Abwärtswobbelung eine negative Wobbelbandbreite. – Die folgende Gleichung beschreibt den Zusammenhang zwischen der Wobbelbandbreite und den Start/Stop-Frequenzen. Wobbelbandbreite = Stop-Frequenz – Start-Frequenz Keysight 33210A Benutzerhandbuch...
Seite 240 Die Standardeinstellung ist OFF. Der Abfragebefehl:STAT? liefert den Wert "0" (OFF) oder "1" (ON) zurück. – Die Wobbelbetriebsart kann nicht mit der Burst-Betriebsart oder einer Modulationsbetriebsart kombiniert werden. Wenn Sie die Wobbelbetriebsart wählen, wird die Burst-Betriebsart oder eine Modulationsbetriebsart gegebenenfalls automatisch deaktiviert. Keysight 33210A Benutzerhandbuch...
Seite 241 Befehls *WAI wartet der Funktionsgenerator mit der Ausführung weiterer Befehle so lange, bis alle in Gang befindlichen Operationen ausgeführt sind. Beispiel: Der folgende Befehlsstring gewährleistet, dass der erste Trigger akzeptiert und die Operation ausgeführt wird, bevor der zweite Trigger erkannt wird. TRIG:SOUR BUS;*TRG;*WAI;*TRG;*WAI Keysight 33210A Benutzerhandbuch...
Seite 242 (extern getriggerte Wobbelung nutzt denselben Anschluss zum Triggern der Wobbelung). – Wenn die Triggerquelle Bus (Software) gewählt wurde (Befehl TRIG:SOUR BUS), gibt der Funktionsgenerator am Anfang des Wobbelzyklus über den Anschluss Trig Out einen Puls mit einer Breite 1 µs aus. Keysight 33210A Benutzerhandbuch...
Seite 243 Abfrage MARK? gibt den Wert "0" (OFF) oder "1" (ON) zurück. – Der Befehl MARK hat Vorrang gegenüber dem Befehl OUTP:SYNC. Das bedeutet, dass der Befehl OUTP:SYNC ignoriert wird, wenn die Markenfrequenz (und die Wobbelbetriebsart) aktiv ist. Keysight 33210A Benutzerhandbuch...
Seite 244: Befehle Zum Konfigurieren Der Burst-Betriebsart
Funktionsgenerator ein kontinuierliches Signal aus. Wenn das Torsignal in den Zustand FALSE übergeht, wird der aktuelle Signalzyklus noch zu Ende geführt; anschließend wird die Signalausgabe gestoppt. Die Ausgangsspannung verbleibt auf dem der Burst-Start-Phase entsprechenden Wert. Keysight 33210A Benutzerhandbuch...
Seite 245 4 Spezifizieren Sie d ie Burst-Periode. Spezifizieren Sie für die Burst-Periode (das Zeitintervall zwischen je zwei intern getriggerten Bursts) mit dem Befehl BURS:INT:PER einen Wert zwischen 1 µs und 500 Sekunden. Dieser Parameter betrifft nur die intern getriggerte Burst-Betriebsart. Keysight 33210A Benutzerhandbuch...
Seite 246: Befehle Zum Konfigurieren Der Burst-Betriebsart
Funktionsgenerator ein kontinuierliches Signal aus. Wenn das Torsignal in den Zustand FALSE übergeht, wird die Signalausgabe nach dem Ende des aktuellen Signalzyklus beendet. Die Ausgangsspannung bleibt auf dem durch die Start-Burst-Phase der gewählten Signalform vorgegebenen Wert. Keysight 33210A Benutzerhandbuch...
Seite 247 – In der Burst-Betriebsart Gated ist die spezifizierte Burst-Anzahl ohne Bedeutung. Wenn Sie jedoch die Burst-Anzahl ändern, während der Funktionsgenerator sich in der Burst-Betriebsart "Gated" befin det, behält der Funktionsgenerator die neue Burst-Anzahl "im Gedächtnis" und verwendet nach dem Umschalten in die Betriebsart "Triggered" diesen Wert. Keysight 33210A Benutzerhandbuch...
Seite 248 – Die Burst-Phase ist auch in der Burst-Betriebsart Gated signifikant. Wenn das Torsignal in den FALSE-Zustand übergeht, wird der aktuelle Signalzyklus noch zu Ende geführt; anschließend wird die Signalausgabe gestoppt. Die Ausgangsspannung verbleibt auf dem der Burst-Start-Phase entsprechenden Wert. Keysight 33210A Benutzerhandbuch...
Seite 249 Danach wartet der Signalgenerator auf den nächsten Trigger. Die Standardeinstellung ist IMM. Die Abfrage:SOUR? gibt "IMM", "EXT" oder "BUS" zurück. – Wenn die Triggerquelle Immediate (intern) gewählt wurde, wird die Frequenz, mit welcher der Burst ausgegeben wird, durch die Burst-Periode (Befehl BURS:INT:PER) bestimmt. Keysight 33210A Benutzerhandbuch...
Seite 250 Sie signalisieren, wann ein Burst abgeschlossen ist. Der Abfragebefehl *OPC? bewirkt, dass nach Abschluss des Bursts der Wert "1" in den Ausgangspuffer geschrieben wird. Der Befehl *OPC setzt nach Abschluss des Wobbelzyklus das Bit "Operation Complete" (Bit 0) im Standard-Ereignisregister. Keysight 33210A Benutzerhandbuch...
Seite 251 Gated (Befehl BURS:MODE GAT) gewählt wird, deaktiviert der Funktionsgenerator automatisch das "Trigger out"-Signal. In diesem Fall kann der rückseitige Anschluss Trig Out nicht gleichzeitig für beide Vorgänge verwendet werden (Nutzung desselben Anschlusses durch ein extern getriggertes Signal zur Triggerung des Bursts). Keysight 33210A Benutzerhandbuch...
Seite 252 Ausgang Trig Out aktiviert wurde, gibt der Funktions generator am Anfang eines jeden Bursts über diesen Ausgang eine TTL-Flanke mit der spezifizierten Polarität (Befehl OUTP:TRIG:SLOP) aus. Die Standardeinstellung ist OFF. Die Abfrage:TRIG? gibt den Wert "0" (OFF) oder "1" (ON) zurück. Keysight 33210A Benutzerhandbuch...
Seite 253: Triggerbefehle
Triggerbetriebsart Bus befindet, können Sie ihn triggern, indem Sie den Befehl *TRG über die Fernsteuerungsschnittstelle (GPIB, USB oder LAN) senden. Wenn der Funktionsgenerator auf einen Bus-Trigger wartet, leuchtet die Taste – Der Befehl APPLy wählt automatisch die Triggerquelle Immediate (äquivalent zum Befehl TRIG:SOUR IMM). Keysight 33210A Benutzerhandbuch...
Seite 254 Dieser Befehl spezifiziert die Logik-Polarität (TRUE = HIGH oder TRUE = LOW) für das Torsignal am rückseitigen Anschluss Trig In (betrifft die Betriebsart "externally-gated burst" ). Der Standard ist NORM (TRUE = HIGH). Der Abfragebefehl:POL? liefert den Wert "NORM" oder "INV" zurück. Keysight 33210A Benutzerhandbuch...
Seite 255 Ausgang Trig Out aktiviert wurde, gibt der Funktionsgenerator am Anfang eines jeden Wobbelzyklus oder Bursts über diesen Ausgang eine TTL-Flanke mit der spezifizierten Polarität (Befehl OUTP:TRIG:SLOP) aus. Die Standardeinstellung ist OFF. Die Abfrage:TRIG? gibt den Wert "0" (OFF) oder "1" (ON) zurück. Keysight 33210A Benutzerhandbuch...
Seite 256: Befehle Für Arbiträrsignale (Option 002)
Befehle für Arbiträrsignale (Option 002) Siehe auch "Optionale arbiträre Signalformen (Option 002)", beginnend auf Seite 133 in Kapitel 3. Arbiträrsignale sind mit dem 33210A optional verfügbar (Option 002). Um das HINWEIS 33210A mit der Arbiträrsignalfunktionalität zu aktualisieren, rufen Sie www.keysight.com/find/33210U auf.
Seite 257 5 Starten Sie d ie Ausgabe des gewählten Arbiträrsignals. Starten Sie mit dem Befehl FUNC USER die Ausgabe des mit dem Befehl FUNC:USER gewählten Arbiträrsignals. Die nachfolgende Abbildung zeigt die fünf internen Arbiträrsignale. Exponentieller Anstieg Exponentieller Abfall Negativer Sägezahn Sinc Kard io Keysight 33210A Benutzerhandbuch...
Seite 258: Arbiträrsignal-Befehle
Arbiträrsignal-Befehle *OPT? Abfrage, ob optionale Arbiträrsignal derzeit aktiviert sind. Gibt "002" zurück, falls Arbiträrsignale aktiviert sind. Gibt "0" zurück, falls Arbiträrsignale nicht aktiviert sind. Um das 33210A mit der Arbiträrsignalfunktionalität zu aktualisieren (Option HINWEIS 002), rufen Sie www.keysight.com/find/33210U auf. Wert Wert DATA VOLATILE, <...
Seite 259 Arbiträrsignal "Sinc" nutzt nicht den vollen Wertebereich (±8191) aus; dies schränkt den Amplitudenbereich auf 6,087 Vpp (an 50 Ohm) ein. – Der Befehl DATA:DAC überschreibt das im flüchtigen Speicher enthaltene Signal (ohne dass eine Fehlermeldung erfolgt). Der Befehl DATA:COPY kopiert das Signal in den nichtflüchtigen Speicher. Keysight 33210A Benutzerhandbuch...
Seite 260 – In dem folgenden Beispiel lädt der Befehl DATA:DAC sieben Integer-Signalpunkte im Binärdatenblock-Format herunter (siehe auch weiter unten "IEEE-488.2-Binärdatenblock-Format"). Binärdaten DATA:DAC VOLATILE, #214 – In dem folgend Beispiel lädt der Befehl DATA:DAC fünf Integer-Signalpunkte im Dezimalformat herunter. DATA:DAC VOLATILE, 8191, 4096, 0, -4096, -8191 Keysight 33210A Benutzerhandbuch...
Seite 261 Byte eines jeden Datenpunkts als das höchstwertige Byte (MSB, most-significant byte). Wenn Sie FORM:BORD SWAP spezifizieren, interpretiert der Funktionsgenerator das erste Byte eines jeden Datenpunkts als das niedrigstwertige Byte (LSB, least-significant byte). Die meisten Computer verwenden die "Swapped"-Reihenfolge. Keysight 33210A Benutzerhandbuch...
Seite 262 – Die folgenden Namen für interne Signale sind reserviert und können nicht im Befehl DATA:COPY verwendet werden: "EXP_RISE", "EXP_FALL", "NEG_RAMP", "SINC" und "CARDIAC". Wenn Sie in diesem Befehl eines der internen Arbiträrsignale spezifizieren, erfolgt die Fehlermeldung "Cannot overwrite a built-in waveform" (internes Signal kann nicht überschrieben werden). Keysight 33210A Benutzerhandbuch...
Seite 263 – Die fünf internen Arbiträrsignale haben folgende Namen: "EXP_RISE", "EXP_FALL", "NEG_RAMP", "SINC" und "CARDIAC". – Wenn Sie das im flüchtigen Speicher enthaltene Signal wählen möchten, spezifizieren Sie den Parameter VOLATILE. Für das Schlüsselwort "VOLATILE" gibt es keine Abkürzung. Keysight 33210A Benutzerhandbuch...
Seite 264 Arbiträrsignal "Sinc" nutzt nicht den vollen Wertebereich (±1) aus; dies schränkt den Amplitudenbereich auf 6,087 Vpp (an 50 Ohm) ein. – Wenn Sie ein Arbiträrsignal als Modulationssignal ("USER") wählen, wird die Länge des Arbiträrsignals automatisch auf 4 K Punkte begrenzt. Überzählige Signalpunkte werden mittels Dezimierung entfernt. Keysight 33210A Benutzerhandbuch...
Seite 265 – Mit dem Befehl DATA:DEL können Sie ein beliebiges der im nichtflüchtigen Speicher enthaltenen benutzerdefinierten Arbiträrsignale löschen. DATA:NVOLatile:FREE? Dieser Abfragebefehl liefert die Anzahl der für benutzerdefinierte Arbiträrsignale verfügbaren nichtflüchtigen Speicherbereiche zurück. Der Befehl liefert einen der folgenden Werte: "0" (Speicher voll), "1", "2", "3" oder "4". Keysight 33210A Benutzerhandbuch...
Seite 266 – Es ist nicht möglich, das derzeit ausgegebene Arbiträrsignal zu löschen. Wenn Sie versuchen, dieses Signal zu löschen, erfolgt die Fehlermeldung "Not able to delete the currently selected active arb waveform" (gewähltes Arbiträrsignal kann nicht gelöscht werden). Keysight 33210A Benutzerhandbuch...
Seite 267 Standard-Arb-Name ist der Name des derzeit aktiven (mit dem Befehl FUNC:USER gewählten) Arbiträrsignals. – Wenn Sie den Namen eines Signals spezifizieren, das derzeit nicht im Speicher enthalten ist, erfolgt die Fehlermeldung "Specified arb wave form does not exist" (spezifiziertes Arbiträrsignal existiert nicht). Keysight 33210A Benutzerhandbuch...
Seite 268 Amplitudenbereich auf 6.087 Vpp (an 50 Ohm ) ein. – Wenn Sie den Namen eines Signals spezifizieren, das derzeit nicht im Speicher enthalten ist, erfolgt die Fehlermeldung "Specified arb wave form does not exist" (spezifiziertes Arbiträrsignal existiert nicht). Keysight 33210A Benutzerhandbuch...
Seite 269: Befehle Zum Abspeichern/Zurückrufen Von Gerätezuständen
– Beim Ausschalten des Gerätes wird der aktuelle Zustand automatisch in das Register "0" abgespeichert. Sie können den Funktionsgenerator so konfigurieren, dass dieser Zustand beim Einschalten des Gerätes automatisch wiederhergestellt wird. Weitere Informationen siehe unter MEM:STAT:REC:AUTO auf Seite 272. Keysight 33210A Benutzerhandbuch...
Seite 270 – Über die Fernsteuerungsschnittstelle (aber nicht in der manuellen Betriebsart) können Sie zusätzlich einen fünften Gerätezustand in das Register "0" abspeichern. Dabei müssen Sie jedoch beachten, dass das Register "0" beim Ausschalten des Gerätes durch den dann aktuellen Zustand überschrieben wird. Keysight 33210A Benutzerhandbuch...
Seite 271 Auf diese Weise können Sie einen Namen löschen (der betreffende Gerätezustand bleibt dabei erhalten). – Beachten Sie, dass der Funktionsgenerator Sie nicht daran hindert, mehreren Registern den gleichen benutzerdefinierten Namen zuzuordnen. Beispielsweise können Sie den Registern "1" und "2" den gleichen Namen zuordnen. Keysight 33210A Benutzerhandbuch...
Seite 272 Speicherregister ein Gerätezustand abgelegt wurde. Der Befehl liefert den Wert "0" zurück, falls kein Gerätezustand in das Speicherregister abgespeichert wurde oder ein dort abgelegter Gerätezustand gelöscht wurde. Falls das Speicherregister einen gültigen Gerätezustand enthält, liefert der Befehl den Wert "1" zurück. Keysight 33210A Benutzerhandbuch...
Seite 273 Gerät aus- und wieder eingeschaltet wird und ein neuer Ausschalt-Zustand in diesen Register gespeichert wird. MEMory:NSTates? Dieser Abfragebefehl ermittelt die Gesamtzahl der zum Speichern von Gerätezuständen verfügbaren Speicherregister. Der Befehl liefert stets den Wert "5" zurück (das Speicherregister "0" wird mitgezählt). Keysight 33210A Benutzerhandbuch...
Seite 274: Systembefehle
Aus- und Wiedereinschalten des Gerätes gelöscht. Auch durch das Auslesen von Fehlermeldungen werden diese aus der Fehlerwarteschlange gelöscht. Durch einen Reset (Befehl *RST) wird die Fehlerwarteschlange nicht gelöscht. – Fehlermeldungen haben das folgende Format (der Fehlerstring kann bis zu 255 Zeichen enthalten): -113,"Undefined header" Keysight 33210A Benutzerhandbuch...
Seite 275 (immer "0") und das vierte einen Versionscode. Der Versionscode besteht aus fünf, durch Bindestriche getrennten Zahlen. – Der Befehl liefert einen String in folgendem Format zurück (zum Einlesen müssen Sie eine String-Variable mit mindestens 50 Zeichen dimensionieren). Keysight Technologies, 33210A, <Seriennummer>, f.ff-b.bb-aa-p f.ff = Firmware-Versionsnummer b.bb...
Seite 276 Befehl GTL (Go To Local) senden. Bei einer Steuerung über LAN lautet der Befehl SYST:COMM:RLST LOC. *RST Dieser Befehl bringt den Funktionsgenerator in die Grundeinstellung und zwar unabhängig von der mit dem Befehl MEM:STAT:REC:AUTO vorgenommenen Einstellung. Der Befehl *RST hat jedoch keinen Einfluss auf gespeicherte Keysight 33210A Benutzerhandbuch...
Seite 277 Standardeinstellung) oder ON. Im Zustand: KLOC ON sind die Tasten der Frontplatte einschließlich der Taste , falls diese nicht ausgenommen wurde, gesperrt. Wenn Sie alle Tasten außer der Taste sperren möchten, müssen Sie erst den Befehl SYST:KLOC:EXCL LOC und dann den Befehl SYST:KLOC ON senden. Keysight 33210A Benutzerhandbuch...
Seite 278 Standardereignisregisters, sobald die vorangegangenen Befehle vollständig ausgeführt wurden. Bevor dieses Bit gesetzt wird, können noch andere Befehle ausgeführt werden. Dieser Befehl kann in der getriggerten Wobbel- oder Burst-Betriebsart dazu verwendet werden, nach Abschluss des Befehls *TRG einen Computer-Interrupt auszulösen. Keysight 33210A Benutzerhandbuch...
Seite 279 Befehle können erst nach Ausführung dieses Befehls ausgeführt werden. *OPT? Abfrage, ob optionale Arbiträrsignal derzeit aktiviert sind. Gibt "002" zurück, falls Arbiträrsignale aktiviert sind. Gibt "0" zurück, falls Arbiträrsignale nicht aktiviert sind. Um 33210A mit der Arbiträrsignalfunktionalität (Option 002A) zu aktualisieren, HINWEIS rufen Sie www.keysight.com/find/33210U auf.
Seite 280: Befehle Zum Konfigurieren Der Schnittstellen
Alle Anzeigen werden ausgeblendet und die Tasten der Frontplatte werden entsperrt. – REMote – Der Gerätezustand wird auf Betrieb über Fernsteuerung gesetzt. Die Anzeige für Fernbetrieb wird eingeblendet, die Tasten der Frontplatte (außer der Taste ) werden gesperrt. Keysight 33210A Benutzerhandbuch...
Seite 281 Frontplatte (einschließlich der Taste ) werden gesperrt. GPIB Schnittstellen-Befehle: SYSTem:COMMunicate:GPIB:ADDRess <Adresse> SYSTem:COMMunicate:GPIB:ADDRess? Dieser Befehl legt die GPIB-Adresse (IEEE-488) für den Keysight 33210A fest. Die GPIB-Adresse kann einen Wert zwischen 0 und 30 haben. Die Werkseinstellung ist 10. LAN-Schnittstellen-Befehle: SYSTem:COMMunicate:LAN:AUTOip[:STATe] {OFF|0|ON|1} SYSTem:COMMunicate:LAN:AUTOip[:STATe]? Dieser Befehl deaktiviert oder aktiviert die Verwendung des Auto-IP-Standards für...
Seite 282 Um Missverständnisse auszuschließen, empfiehlt es sich, ausschließlich dezimal ausgedrückte Byte-Werte (von 0 bis 255) ohne führende Nullen zu verwenden. Der Keysight 33210A geht davon aus, dass alle IP-Adressen sowie sonstigen Adressen mit Punktnotation als dezimale Byte-Werte ausgedrückt werden, und entfernt sämtliche führenden Nullen von diesen Byte-Werten. Wenn Sie also versuchen, in das IP-Adressfeld den Wert "255.255.020.011"...
Seite 283 SYSTem:COMMunicate:LAN:NETBios {OFF|0|ON|1} SYSTem:COMMunicate:LAN:NETBios? Dieser Befehl deaktiviert oder aktiviert die Verwendung von NETBios zur automatischen Zuweisung einer IP-Adresse für den Keysight 33210A für die Peer-to-Peer-Bezeichnung auf einem privaten Netzwerk, das den NETBios Naming Service verwendet. Bei der Werkseinstellung ist die Verwendung (ON) aktiviert.
Seite 284 Verwenden des LAN-Anschlusses Der Keysight 33210A verwendet den LAN-Anschluss 5024 für Telnet-Sitzungen und den LAN-Anschluss 5025 für Socket-Sitzungen. Weitere Informationen zu Socket-Sitzungen, finden Sie auf der Keysight 33210A Product Reference CD im White Paper "Socket Connections for LAN-enabled Instruments". Keysight 33210A Benutzerhandbuch...
Seite 285: Phasensynchronisationsbefehle (Nur Option 001)
:Sie können die unten beschriebenen Befehle zur Phasensynchronisierung nur HINWEIS dann nutzen, um mehrere Geräte des Typs 33210A zu synchronisieren, wenn in allen Geräten Option 001 (Externe Zeitbasis-Referenz) installiert ist. Mit dieser Option sind die rückseitigen Steckverbinder "10 MHz Out" und "10 MHz In"...
Seite 286 Befehl PHAS? zurückgelieferten Phasenwert zurück, was jedoch keine Auswirkungen auf die Ausgangswellenform hat. Er entspricht dem Softkey Set 0 Phase des "Utility"-Menüs der Frontplatte. Weitere Informationen finden Sie unter "Externe Zeitbasisreferenz (Option 001)" auf Seite 161. Für diesen Befehl gibt es keine Abfrageform. Keysight 33210A Benutzerhandbuch...
Seite 287 Die "Unlock error"-Einstellung wird nicht im nichtflüchtigen Speicher gespeichert. Dies bedeutet, dass die Einstellung beim Ausschalten des Geräts nicht erhalten bleibt. Der Abfragebefehl:STAT? gibt den Wert "0" (OFF) oder "1" (ON) zurück. Keysight 33210A Benutzerhandbuch...
Seite 288: Scpi-Statussystem
Nur-Lese-Register. Wenn ein Bit gesetzt ist, bleibt es so lange gesetzt, bis es durch einen Abfragebefehl (beispielsweise STAT:QUES:EVEN?) oder den Befehl *CLS (Clear Status) zurückgesetzt wird. Die Abfrage Dieses Registers liefert einen Dezimalwert zurück, welcher der binär gewichteten Summe aller gesetzten Register-Bits entspricht. Keysight 33210A Benutzerhandbuch...
Seite 289: Was Ist Ein "Enable"-Register
"Enable"-Register. Der Befehl STAT:PRES setzt alle Bits des "Enable"-Registers zurück. Zum Aktivieren der "Enable"-Register-Bits, die an das "Status Byte"-Register gemeldet werden sollen, müssen Sie einen Dezimalwert, welcher der binär gewichteten Summe der betreffenden Bits entspricht, in das Register schreiben. Keysight 33210A Benutzerhandbuch...
Seite 290 Fernsteuerungsschnittstelle – Referenzinformationen Keysight 33210A Status System HINWEISE: Questionable Data Register C = Condition Register EV = Event Register Volt Ovld EN = Enable Register Ovld = Überlast Loop Unlock “OR” Cal Error External Ref Fehlerwarteschlange STAT:QUES:COND? STAT:QUES:EVEN? STAT:QUES:ENAB <...
Seite 291: Status Byte"-Register
(die betreffenden Bits müssen aktiviert – "enabled" – sein). 6 "Master Summary" Ein oder mehrere Bits des "Status Byte"-Registers sind gesetzt (die betreffenden Bits müssen aktiviert – "enabled" – sein). 7 Nicht verwendet Dieses Bit ist unbenutzt. Es hat stets den Wert "0". Keysight 33210A Benutzerhandbuch...
Seite 292 – das Gerät eingeschaltet wird und zuvor mit dem Befehl *PSC 1 konfiguriert wurde. Beachten Sie, dass das "Enable"-Register beim Einschalten des Gerätes nicht zurückgesetzt wird, wenn das Gerät zuvor mit dem Befehl *PSC 0 konfiguriert wurde. Keysight 33210A Benutzerhandbuch...
Seite 293: Verwendung Von Bedienungsanforderung (Srq) Und Serieller Abfrage (Poll)
Der bei einer seriellen Abfrage gemeldete Status zeigt daher nicht unbedingt die Auswirkung des zuletzt gesendeten Befehls an. Mit dem Befehl *OPC? können Sie vor einer seriellen Abfrage sicherstellen, dass alle Befehle, die vorher an das Gerät gesendet wurden, ausgeführt wurden. Keysight 33210A Benutzerhandbuch...
Seite 294: Lesen Des "Status Byte"-Registers Mit Dem Befehl *Stb
"Standard Event Enable"-Register mit dem Befehl *ESE und das "Status Byte Enable"-Register mit dem Befehl *SRE. 4 Senden Sie zur Gewährleistung der Synchronisation den Befehl *OPC? (Operation Complete Query) und lesen Sie das Ergebnis ein. 5 Aktivieren Sie an Ihrem Computer den IEEE-488 SRQ-Interrupt. Keysight 33210A Benutzerhandbuch...
Seite 295: Überprüfung Der Vollständigen Ausführung Einer Befehlsfolge
Integrität des Funktionsgenerators. Einzelne dieser Bedingungen, oder auch alle, werden bei entsprechender Programmierung des "Enable"-Registers an das "Questionable Data"-Bit gemeldet. Zum Programmieren der "Enable"-Registermaske müssen Sie mit dem Befehl STAT:QUES:ENABle einen entsprechenden Dezimalwert in das Register schreiben. Keysight 33210A Benutzerhandbuch...
Seite 296 – das Register mit dem Befehl STAT:QUES:EVEN? abgefragt wird. Das "Questionable Data Enable"-Register wird zurückgesetzt, wenn – das Gerät eingeschaltet wird (der Befehl *PSC hat keinen Einfluss); – das Gerät den Befehl STAT:PRES empfängt; – das Gerät den Befehl STAT:QUES:ENAB 0 empfängt. Keysight 33210A Benutzerhandbuch...
Seite 297: Standard Event"-Register
Es ist ein Befehlssyntaxfehler aufgetreten (siehe Kapitel 5). 6 Nicht verwendet Dieses Bit ist unbenutzt. Es hat stets den Wert "0". 7 Einschalten Das Gerät wurde aus- und wieder eingeschaltet, seit das "Event"-Register das letzte Mal gelesen oder zurückgesetzt wurde. Keysight 33210A Benutzerhandbuch...
Seite 298 – das Gerät eingeschaltet wird und zuvor mit dem Befehl *PSC 1 konfiguriert wurde. Beachten Sie, dass das "Enable"-Register beim Einschalten des Gerätes nicht zurückgesetzt wird, wenn das Gerät zuvor mit dem Befehl *PSC 0 konfiguriert wurde. Keysight 33210A Benutzerhandbuch...
Seite 299: Statusregisterbefehle
– Der Befehl *CLS (Clear Status) setzt alle Bits des "Event"-Registers zurück, nicht jedoch das "Enable"-Register. – Der Befehl STATus:PRESet setzt nicht die Bits des "Status Byte Enable"-Registers zurück. – Der Befehl *PSC 0 bewirkt, dass der Inhalt des "Enable"-Registers beim Aus- und Wiedereinschalten des Gerätes erhalten bleibt. Keysight 33210A Benutzerhandbuch...
Seite 300: Questionable Data Register"-Befehle
Bits eines "Enable"-Registers müssen Sie einen Dezimalwert in das Register einspeichern, welcher der binär gewichteten Summe der zu setzenden Bits entspricht. Der Abfragebefehl:ENAB? liefert einen Dezimalwert zurück, welcher der binär gewichteten Summe aller mit dem Befehl STAT:QUES:ENAB aktivierten Bits entspricht. Keysight 33210A Benutzerhandbuch...
Seite 301: Standard Event Register"-Befehle
– Der Befehl *CLS (Clear Status) setzt alle Bits des "Event"-Registers zurück, nicht jedoch das "Enable"-Register. – Der Befehl STATus:PRESet setzt nicht die Bits des "Status Byte Enable"-Registers zurück. – Der Befehl *PSC 0 bewirkt, dass der Inhalt des "Enable"-Registers beim Aus- und Wiedereinschalten des Gerätes erhalten bleibt. Keysight 33210A Benutzerhandbuch...
Seite 302: Sonstige "Status Register"-Befehle
Event"-Registers, sobald die vorangegangenen Befehl ausgeführt wurden. In der Betriebsart bus-getriggerte Wobbelung oder bus-getriggerter Burst kann es vorkommen, dass Befehle ausgeführt werden, nachdem das Gerät den Befehl *OPC empfangen hat und bevor das "Operation Complete"-Bits im Register gesetzt wurde. Keysight 33210A Benutzerhandbuch...
Seite 303: Kalibrierbefehle
Eine Übersicht über die Kalibrierfunktionen finden Sie unter "Überblick über die Kalibrierung" in Kapitel 3 ab Seite 164. Eine ausführliche Beschreibung der Kalibrierprozeduren finden Sie in Kapitel 4 des Service Guide zum Keysight 33210A. CAL:SECure:STATe {OFF|ON},<Code> CAL:SECure:STATe? Dieser Befehl deaktiviert oder aktiviert den Kalibrierschutz. Der Kalibrierschutzcode kann aus maximal 12 Zeichen bestehen.
Seite 304 – Sie können die Kalibrierungsmeldung nur über die Fernsteuerungsschnittstelle einspeichern und nur wenn der Kalibrierschutz deaktiviert ist. Sie können die Kalibrierungsmeldung sowohl über die Frontplatte als auch über die Fernsteuerungsschnittstelle abfragen. Das Lesen der Kalibrierungsnachricht ist auch bei aktiviertem Kalibrierschutz möglich. Keysight 33210A Benutzerhandbuch...
Seite 305: Einführung In Die Befehlssprache Scpi
:TIME? [MINimum|MAXimum] SWEep :STATe {OFF|ON} :STATe? SOURce ist das primäre Schlüsselwort dieses Befehls; FREQuency und SWEep sind sekundäre Schlüsselwörter, und STARt und STOP sind tertiäre Schlüsselwörter. Schlüsselwörter verschiedener Ebenen werden durch einen Doppelpunkt ( : ) voneinander getrennt. Keysight 33210A Benutzerhandbuch...
Seite 306: Konventionen Zur Darstellung Von Befehlen In Diesem Handbuch
– Einige Parameter sind in eckige Klammern ( [ ] ) eingeschlossen. Die eckigen Klammern zeigen an, dass der betreffende Parameter optional ist, also weggelassen werden kann. Die Klammern sind nicht Bestandteil des Befehlsstrings. Wenn Sie für einen optionalen Parameter keinen Wert spezifizieren, verwendet der Funktionsgenerator den jeweiligen Standardwert. Keysight 33210A Benutzerhandbuch...
Seite 307: Befehlstrennzeichen
Bei vielen Befehlen können Sie anstelle eines expliziten Parameterwertes auch "MINimum" oder "MAXimum" einsetzen. Beispiel: FREQuency {<Frequenz>|MINimum|MAXimum} Statt einen bestimmten Frequenzwert zu spezifizieren, können Sie durch "MINimum" den minimal möglichen Frequenzwert oder durch "MAXimum" den maximal möglichen Frequenzwert programmieren. Keysight 33210A Benutzerhandbuch...
Seite 308: Abfrage Von Parameterwerten
), sind drei Zeichen lang und können einen oder mehrere Parameter enthalten. Das Befehlsschlüsselwort ist vom ersten Parameter durch ein Leerzeichen getrennt. Mehrere aufeinanderfolgende Universalbefehle werden durch Strichpunkte ( ; ) voneinander getrennt. Beispiel: "*RST; *CLS; *ESE 32; *OPC?" Keysight 33210A Benutzerhandbuch...
Seite 309: Scpi-Parametertypen
Funktionsgenerator auch den Wert "OFF" oder "0". Anstelle des Wertes TRUE akzeptiert der Funktionsgenerator auch den Wert "ON" oder "1". Bei der Abfrage eines Booleschen Parameters liefert der Funktionsgenerator stets den Wert "0" oder "1" zurück. Hier ein Beispiel für einen Befehl mit booleschem Parameter: AM:STATe {OFF|ON} Keysight 33210A Benutzerhandbuch...
Seite 310: Der Befehl "Device Clear
– Der Funktionsgenerator wird für den Empfang eines neuen Befehlsstrings vorbereitet. – Falls gerade ein überlappter Befehl ausgeführt wird, wird dieser beendet, ohne dass "Operation Complete" angezeigt wird (betrifft den Befehl *TRG). Falls gerade ein Wobbelzyklus oder Burst ausgeführt wird, wird dieser sofort abgebrochen. Keysight 33210A Benutzerhandbuch...
Seite 311: Meldungen Und Fehlermeldungen Fehlermeldungen
Meldungen und Fehlermeldungen Meldungen und Fehlermeldungen Fehlermeldungen 312 Syntaxfehler 314 Ausführungsfehler 318 Geräteabhängige Fehler 341 Abfragefehler 343 Interne Fehler 344 Selbsttest-Fehler 345 Kalibrierungsfehler 348 Arbiträrsignal-Fehler 350 Keysight 33210A Benutzerhandbuch...
Seite 312 "Fehlerwarteschlange für externe Befehle anzeigen" (zweiter Menüpunkt). Drücken Sie anschließend zur Anzeige der Fehlermeldungen den Softkey SELECT. Der erste Fehler in der Liste (d. h. der Fehler an oberster Stelle der Liste) ist der als erster aufgetretene Fehler. Keysight 33210A Benutzerhandbuch...
Seite 313 Anfangsteil, den alle Fehler mit der gleichen Nummer gemeinsam haben. In vielen Fällen werden zusätzliche situationsbedingte Informationen nach einem Strichpunkt (";") angefügt. So liegen etwa für den Fehler Nummer -221 mehrere Ursachen vor. Beispiel: -221,"Settings conflict; burst count reduced" (widersprüchliche Einstellungen; Burst-Anzahl verkleinert) Keysight 33210A Benutzerhandbuch...
Seite 314: Syntaxfehler
Ein Group Execute Trigger (GET) ist innerhalb eines Befehlsstrings nicht erlaubt. -108 Parameter not allowed (Parameter nicht zulässig) Der Befehlsstring enthält mehr Parameter als erlaubt sind. Es wurde eventuell ein überzähliger Parameter spezifiziert, oder für einen Befehl, der keinen Parameter erlaubt, ein Parameter spezifiziert. Beispiel: APPL? 10 Keysight 33210A Benutzerhandbuch...
Seite 315 Too many d igits (Zu viele Ziffern) Die Mantisse eines numerischen Parameters enthält mehr als 255 Ziffern (ausschließlich führender Nullen). -128 Numeric data not allowed (Numerische Daten nicht zulässig) Es wurde ein numerischer Parameter empfangen, jedoch ein String erwartet. Beispiel: DISP:TEXT 123 Keysight 33210A Benutzerhandbuch...
Seite 316 Gilt nur für den DATA:DAC VOLATILE-Befehl. Bei einem Block bestimmter Länge stimmt die Anzahl der gesendeten Bytes nicht mit der im Block-Header spezifizierten Anzahl von Bytes überein. Bei einem Block unbestimmter Länge wurde ein EOI (End-or-Identify)-Signal ohne zugehöriges Zeilenvorschub-Zeichen empfangen. Keysight 33210A Benutzerhandbuch...
Seite 317 Es wurden Daten im Arbiträr-Blockformat zum Funktionsgenerator gesendet, aber dieses Format ist für den betreffenden Befehl nicht zulässig. Überprüfen Sie, ob der zum Befehl passende Datentyp gesendet wurde. Beispiel: BURS:NCYC #10 -170 bis -178 Expression errors (Ausdrucksfehler) Der Funktionsgenerator akzeptiert keine mathematischen Ausdrücke. Keysight 33210A Benutzerhandbuch...
Seite 318: Ausführungsfehler
Wobbel- oder Burst-Betriebsart aktiv ist. -221 Settings conflict; Option 002 (arbs) is not installed (Einstellungskonflikt; Option 002 (Arbiträrsignale) ist nicht installiert) Arbiträrsignale sind mit dem 33210A optional verfügbar (Option 002). Um das 33210A mit der Arbiträrsignalfunktionalität zu aktualisieren, rufen Sie www.keysight.com/find/33210U auf. -221 Settings conflict;...
Seite 319 (Einstellungskonflikt; Amplitudeneinheiten wurden wegen "High Z"-Last in Vpp geändert) Die Ausgangseinheiten (Befehl VOLT:UNIT) können nicht auf "dBm" gesetzt werden, wenn der Lastwiderstand derzeit auf "high impedance" (Befehl OUTP:LOAD) gesetzt ist. Die Einheit wurde automatisch auf "Vpp" abgeändert. Keysight 33210A Benutzerhandbuch...
Seite 320 Für Arbiträrsignale ist die Ausgangsfrequenz auf 3 MHz begrenzt. Wenn Sie von einer Ausgangsfunktion, die eine höhere Frequenz erlaubt, auf die Arbiträrsignalfunktion umschalten (Befehl APPL:USER oder FUNC:USER) und eine Ausgangsfrequenz von mehr als 25 MHz eingestellt ist, wird die Ausgangsfrequenz automatisch auf 3 MHz reduziert. Keysight 33210A Benutzerhandbuch...
Seite 321 (Einstellungskonflikt; Burst durch Auswahl einer anderen Betriebsart oder Modulation deaktiviert) Der Funktionsgenerator lässt nur jeweils eine aktivierte Modulation, Wobbelung oder Burst-Betriebsart zu. Wenn Sie eine Modulation, eine Wobbelung oder eine Burst-Betriebsart aktivieren, werden alle anderen Modi deaktiviert. Keysight 33210A Benutzerhandbuch...
Seite 322 (Einstellungskonflikt; Wobbelung durch Auswahl einer anderen Betriebsart oder Modulation deaktiviert) Der Funktionsgenerator lässt nur jeweils eine aktivierte Modulation, Wobbelung oder Burst-Betriebsart zu. Wenn Sie eine Modulation, eine Wobbelung oder eine Burst-Betriebsart aktivieren, werden alle anderen Modi deaktiviert. Keysight 33210A Benutzerhandbuch...
Seite 323 Arbiträrsignalfunktionen keinen Burst erzeugen. -221 Settings conflict; not able to mod ulate noise, mod ulation turned off (Einstellungskonflikt; Modulieren des Rauschens nicht möglich, Modulation deaktiviert) Der Funktionsgenerator kann mithilfe der Rauschfunktion kein moduliertes Signal erzeugen. Die gewählte Modulationsbetriebsart wurde deaktiviert. Keysight 33210A Benutzerhandbuch...
Seite 324 Der Funktionsgenerator kann mithilfe der DC-Spannungsfunktion kein moduliertes Signal erzeugen. Die gewählte Modulationsbetriebsart wurde deaktiviert. -221 Settings conflict; not able to sweep dc, sweep turned off (Einstellungskonflikt; DC-Wobbelung nicht möglich, Wobbelung deaktiviert) Der Funktionsgenerator kann mithilfe der DC-Spannungsfunktion keine Wobbelung erzeugen. Die Wobbelbetriebsart wurde deaktiviert. Keysight 33210A Benutzerhandbuch...
Seite 325 Der Funktionsgenerator kann mithilfe der Rauschfunktion keinen Burst erzeugen. Die Burst-Betriebsart wurde deaktiviert. -221 Settings conflict; not able to sweep noise, sweep turned off (Einstellungskonflikt; Rauschen-Wobbelung nicht möglich, Wobbelung deaktiviert) Der Funktionsgenerator kann mithilfe der Rauschfunktion keine Wobbelung erzeugen. Die Wobbelbetriebsart wurde deaktiviert. Keysight 33210A Benutzerhandbuch...
Seite 326 Reihenfolge an, um ein endgültigen Puls zu erzeugen: (1) Flankenzeit, (2) Pulsbreite oder Tastverhältnis und (3) Periode. Die obige Fehlermeldung besagt, dass der Funktionsgenerator das Pulstastverhältnis automatisch reduziert hat, damit es mit der spezifizierten Periode vereinbar ist (die Flankenzeit kann nicht weiter verringert werden). Keysight 33210A Benutzerhandbuch...
Seite 327 Reihenfolge an, um einen gültigen Puls zu erzeugen: (1) Flankenzeit, (2) Pulsbreite oder Tastverhältnis und (3) Periode. Die obige Fehlermeldung besagt, dass der Funktionsgenerator die Flankenzeit automatisch verringert hat, damit sie mit der spezifizierten Pulsbreite vereinbar ist. Flankenzeit < 0,625 x Pulsbreite Keysight 33210A Benutzerhandbuch...
Seite 328 In der DC-Spannungsfunktion wird der Spannungspegel durch Anpassung der Offsetspannung gesteuert (die aktuelle Amplitude wird ignoriert). Wenn Sie auf eine andere Funktion umschalten, wird die Offsetspannung, falls erforderlich, automatisch auf einen mit der aktuellen Amplitudeneinstellung kompatiblen Wert abgeändert. Keysight 33210A Benutzerhandbuch...
Seite 329 Die PWM-Abweichung ist durch Pulsbreite oder Tastverhältnis, Flankenzeit und Periode begrenzt. Diese Abweichung (Pulsbreiten- oder Tastverhältnisabweichung) wird so angepasst, dass sie innerhalb dieser Grenzwerte bleibt. Weitere Informationen hierzu finden Sie in Kapitel4, „Befehle zum Konfigurieren der Pulsbreitenmodulation (PWM)“. Keysight 33210A Benutzerhandbuch...
Seite 330 Wenn Sie nach dem Abspeichern des Gerätezustands ein Arbiträrsignal aus dem nichtflüchtigen Speicher löschen, gehen die Signaldaten verloren, und der Funktionsgenerator gibt bei einem späteren Abrufen des Gerätezustands das Signal nicht aus. Statt des gelöschten Signals wird das interne Arbiträrsignal "exponential rise" ausgegeben. Keysight 33210A Benutzerhandbuch...
Seite 331 Beachten Sie jedoch, dass der "High"-Wert stets größer als der "Low"-Wert sein muss. Wenn Sie einen "High"-Wert spezifizieren, der kleiner als der bestehende "Low"-Wert ist, wird der "Low"-Wert automatisch auf einen Wert 1 mV unter dem "High"-Wert eingestellt. Keysight 33210A Benutzerhandbuch...
Seite 332 Obergrenze reduziert) Die spezifizierte Flankenzeit muss in die vorhandene Periode und Breite passen. Die spezifizierte Flankenzeit muss mit der bestehenden Periode und Breite vereinbar sein. Der Funktionsgenerator beschränkt gegebenenfalls die Flankenzeit automatisch entsprechend der bestehenden Periode. Keysight 33210A Benutzerhandbuch...
Seite 333 Für ein Pulssignal beträgt die minimale Pulsbreite für Perioden bis zu 10 Sekunden 40 ns. Für Periodenwerte über 10 Sekunden ist die minimale Pulsbreite größer. Weitere Informationen hierzu finden Sie in Kapitel4, „Befehle zum Konfigurieren der Ausgangsfunktion "Pulse"“. Keysight 33210A Benutzerhandbuch...
Seite 334 Diese allgemeine Meldung gibt an, dass die Pulsperiode einer Ober- oder Untergrenze angepasst wurde. -222 Data out of range; frequency; value clipped to ... (Daten außerhalb des Bereichs; Frequenz; Wert angepasst an...) Diese allgemeine Meldung gibt an, dass die Signalfrequenz einer Ober- oder Untergrenze angepasst wurde. Keysight 33210A Benutzerhandbuch...
Seite 335 Pulssignalfunktion (Befehl APPL:PULS oder FUNC:PULS) einer Obergrenze angepasst wurde. -222 Data out of range; burst period; value clipped to ... (Daten außerhalb des Bereichs; Burst-Periode; Wert angepasst an...) Diese allgemeine Meldung gibt an, dass die Burst-Periode einer Ober- oder Untergrenze angepasst wurde. Keysight 33210A Benutzerhandbuch...
Seite 336 (Daten außerhalb des Bereichs; Burst-Anzahl durch Burst-Länge begrenzt; Wert auf Obergrenze reduziert) Falls die Triggerquelle Immediate gewählt wurde (Befehl TRIG:SOUR IMM), muss die Burst-Anzahl kleiner als das Produkt aus Burst-Periode und Signalfrequenz sein: Burst-Anzahl < Burst-Periode x Signalfrequenz Keysight 33210A Benutzerhandbuch...
Seite 337 FM; value clipped to ... (Daten außerhalb des Bereichs; Frequenz in FM; Wert angepasst an...) Diese allgemeine Meldung gibt an, dass die Trägerfrequenz gemäß dem Befehl FM:DEV einer Untergrenze angepasst wurde. Die Trägerfrequenz darf nicht kleiner als der Frequenzhub sein. Keysight 33210A Benutzerhandbuch...
Seite 338 Data out of range; FM deviation; value clipped to ... (Daten außerhalb des Bereichs; FM-Frequenzhub; Wert angepasst an...) Diese allgemeine Meldung gibt an, dass der gewünschte FM-Frequenzhub einer durch die Frequenz der aktuellen Funktion vorgegebenen Ober- oder Untergrenze unterliegt. Keysight 33210A Benutzerhandbuch...
Seite 339 Die PWM-Abweichung ist durch die aktuellen Pulsparameter begrenzt. Die im Zusammenhang mit der PWM auftretende Abweichung (Pulsbreite oder Tastverhältnis) wird so eingestellt, dass sie mit den gültigen Werten für die Pulsbreite bzw. das Tastverhältnis, für die Flankenzeit und für die Periode vereinbar ist. Keysight 33210A Benutzerhandbuch...
Seite 340 Es wurde ein Arbiträrsignal spezifiziert, das mehr als 8.192 Signalpunkte enthält. Überprüfen Sie die Anzahl der Punkte im Befehl DATA VOLATILE oder DATA:DAC VOLATILE. -224 Illegal parameter value; (Unzulässiger Parameterwert;) Es wurde ein exakter Parameterwert erwartet (aus einer Liste der möglichen Werte). Keysight 33210A Benutzerhandbuch...
Seite 341: Geräteabhängige Fehler
(Konfigurationsspeicher verloren; Speicherfehler erkannt) In dem nichtflüchtigen Speicher für Konfigurationseinstellungen (beispielsweise die Fernsteuerungsschnittstellen-Parameter) ist ein Prüfsummenfehler aufgetreten. Dieser Fehler kann auf einen defekten Speicherbaustein oder auf extreme äußere Einflüsse wie z. B. Netzüberspannung durch Blitzeinschlag oder starke Magnetfelder zurückzuführen sein. Keysight 33210A Benutzerhandbuch...
Seite 342 Fehlerwarteschlange löschen. Die Fehlerwarteschlange wird durch den Befehl *CLS (Clear Status) sowie beim Aus-und Wiedereinschalten des Gerätes gelöscht. Auch durch das Auslesen von Fehlermeldungen werden diese aus der Fehlerwarteschlange gelöscht. Durch einen Reset (Befehl *RST) wird die Fehlerwarteschlange nicht gelöscht. Keysight 33210A Benutzerhandbuch...
Seite 343: Abfragefehler
Ausgangspuffer passen, und der Eingangspuffer ist ebenfalls voll. Der Befehl wird zwar ausgeführt, aber alle Daten gehen verloren. -440 Query UNTERMINATED after indefinite response (Abfrage nach unbestimmter Antwort NICHT BEENDET) Der Befehl *IDN? muss der letzte Abfragebefehl eines Befehlsstrings sein. Beispiel: *IDN?;:SYST:VERS? Keysight 33210A Benutzerhandbuch...
Seite 344: Interne Fehler
Die Betriebsart PHAS:UNL:ERR:STAT ist aktiv ("on"), und die Synchronisation der internen PLL-Schaltung, welche die Frequenz steuert, ist derzeit verloren gegangen. Die Ursache dieses Fehlers liegt meist darin, dass die Frequenz der externen Frequenzreferenz außerhalb des Synchronisationsbereichs liegt. Keysight 33210A Benutzerhandbuch...
Seite 345: Selbsttest-Fehler
Meldungen und Fehlermeldungen Selbsttest-Fehler Die nachfolgend aufgelisteten Fehler können während des Selbsttests auftreten. Weitere Informationen hierzu siehe Service Guide zum Keysight 33210A. Sel f-test failed; system logic (Selbsttestfehler; Systemlogik) Diese Fehlermeldung weist auf einen Fehler in Hauptprozessor, System-RAM oder System-ROM hin.
Seite 346 Diese Fehlermeldungen weisen auf eine System-D/A-Wandler-Fehlfunktion, D/ A-Wandler-Multiplexer-Kanalfehler oder Fehler in damit zusammenhängenden Schaltkreisen hin. Sel f-test failed; time base calibration DAC (Selbsttestfehler; D/A-Wandler-Zeitbasiskalibrierung) Diese Fehlermeldung weist auf einen Fehler der D/ A-Wandler-Zeitbasiskalibrierung im Synthesis-IC oder des spannungsgesteuerten Oszillators hin. Keysight 33210A Benutzerhandbuch...
Seite 347 Diese Fehlermeldung weist auf einen wahrscheinlichen A/D-Wandler-Fehler hin. Dabei kann es sich um den System-A/D-Wandler, den A/ D-Wandler-Eingangs-Multiplexer oder auch den A/ D-Wandler-Eingangspuffer-Verstärker handeln. Sel f-test failed; square/pulse DAC test failure (Selbsttestfehler; Rechteck/Puls-D/A-Wandler-Testfehler) Diese Fehlermeldung weist auf einen wahrscheinlichen Rechteck/Puls-D/ A-Wandler-Fehler hin. Keysight 33210A Benutzerhandbuch...
Seite 348: Kalibrierungsfehler
Meldungen und Fehlermeldungen Kalibrierungsfehler Die nachfolgend beschriebenen Fehler können während einer Kalibrierung auftreten (siehe Kapitel 4 des Keysight 33210A Service Guide). Calibration error; security defeated by hard ware jumper (Kalibrierungsfehler; Sicherheit durch Hardware-Jumper beeinträchtigt) Der Kalibrierschutz des Funktionsgenerators ist vorübergehend durch Kurzschließen der beiden "CAL ENABLE"-Elemente auf der internen Leiterplatte...
Seite 349 Abfallszeitschaltkreis die Kalibrierung verhindert hat. Die Flankenzeit wurde unter Verwendung der Standardwerte kalibriert, wodurch die Genauigkeit beeinträchtigt worden ist. Weitere Informationen hierzu entnehmen Sie bitte dem Handbuch Keysight 33210A Service Guide. Calibration error; setup is invalid (Kalibrierungsfehler; Setup ist ungültig) Sie haben mit dem Befehl CAL:SET eine ungültige Kalibrierungs-Setup-Nummer...
Seite 350: Arbiträrsignal-Fehler
Arbiträrsignalen vorhanden. Die Ursache dieses Fehlers ist wahrscheinlich ein defekter Flash-Memory-Baustein. Cannot overwrite a built-in waveform (Überschreiben eines internen Signals nicht möglich) Die folgenden Namen für interne Signale sind reserviert und können nicht im Befehl DATA:COPY verwendet werden: "EXP_RISE", "EXP_FALL", "NEG_RAMP", "SINC" und "CARDIAC". Keysight 33210A Benutzerhandbuch...
Seite 351 Der Befehl DATA:COPY kopiert das im flüchtigen Speicher enthaltene Signal unter dem spezifizierten Namen in den nichtflüchtigen Speicher. Die Quelle für den Kopiervorgang ist stets "VOLATILE" (flüchtiger Speicher). Es ist nicht möglich, aus einer anderen Quelle zu kopieren oder in das Ziel "VOLATILE" zu kopieren. Keysight 33210A Benutzerhandbuch...
Seite 352 Bytes gesendet werden (Befehl DATA:DAC VOLATILE). State has not been stored (Zustand nicht gespeichert) Der im Befehl *RCL spezifizierte Speicherbereich wurde noch nicht in einem vorangegangen Befehl *SAV verwendet. Es ist nicht möglich, einen Gerätezustand aus einem leeren Speicherregister zurückzurufen. Keysight 33210A Benutzerhandbuch...
Seite 353: Anwendungsprogramme
Dieses Kapitel enthält diverse Anwendungsprogramme, die Sie bei der Entwicklung eigener Anwendungsprogramme für den Funktionsgenerator als Muster verwenden können. Kapitel4, „Fernsteuerungsschnittstelle – Referenzinformationen“, das auf Seite 171 anfängt, enthält eine Beschreibung der Syntax der vom Funktionsgenerator unterstützten SCPI-Befehle (Standard Commands for Programmable Instruments). Keysight 33210A Benutzerhandbuch...
Seite 354: Einführung
Falls Sie bereits die I/O-Bibliotheken-Software eines anderen Keysight-Produkts (z. B. einer Keysight GPIB-Karte) installiert haben, benötigen Sie dennoch die Keysight IO Libraries Suite 14.0 oder eine aktuellere Version, um die Beispiele auf der Product Referenz CD-ROM zu unterstützen. Informationen darüber, wie Sie die IO Libraries Suite Software beziehen können,...
Seite 355 Anforderungen zugeschnitten sind. Sämtliche Beispielanwendungsprogramme in diesem Kapitel sind zur Verwendung mit Microsoft Visual Basic 6.0 und Keysight VISA-COM vorgesehen. So verwenden Sie das IO-Objekt in Visual Basic: 1 Setzen Sie die Referenz, um die Bibliotheken in das Project/References-Menü...
Seite 356: Programmbeispiel
' Voltage may also be set as VOLTage:HIGH and VOLTage:LOW for low level ' and high level .WriteString "OUTPut ON" ' Turn on the instrument output End With Exit Sub MyError: txtError = Err.Description & vbCrLf Resume Next End Sub Keysight 33210A Benutzerhandbuch...
Seite 357: Beispiel: Amplitudenmodulation
' Turn on the instrument output .WriteString "*SAV 1" ' Store state in memory location 1 ' Use the "*RCL 1" command to recall the stored state End With Exit Sub MyError: txtError = Err.Description & vbCrLf Resume Next End Sub Keysight 33210A Benutzerhandbuch...
Seite 358: Beispiel: Lineare Wobbelung
' For the 332x0A, also see MARKer:FREQuency .WriteString "OUTPut ON" ' Turn on the instrument output .WriteString "SWEep:STATe ON" ' Turn sweep on End With Exit Sub MyError: txtError = Err.Description & vbCrLf Resume Next End Sub Keysight 33210A Benutzerhandbuch...
Seite 359: Beispiel: Pulssignal
' Turn on the instrument output For I = 0 To 18 ' Vary edge by 5 nsec steps .WriteString "PULSe:TRANsition " & (0.00000001 + I * 0.000000005) Sleep 300 ' Wait 300 msec Next I End With Exit Sub Keysight 33210A Benutzerhandbuch...
Seite 360: Beispiel: Pulsbreitenmodulation (Pwm)
' If using an external signal for PWM, connect the signal to the ' rear-panel BNC and use the command PWM:SOURce EXTernal .WriteString "PWM:STATe ON" ' Turn PWM modulation on .WriteString "OUTPut ON" ' Turn on the instrument output End With Keysight 33210A Benutzerhandbuch...
Seite 361: Beispiel: Arbiträrsignal Laden (Ascii)
For I = 1 To 5 Waveform(I) = Str$((I - 1) / 5) ' Set rise time (5 points) Next I For I = 6 To 205 Waveform(I) = "1" ' Set pulse width (200 points) Next I Keysight 33210A Benutzerhandbuch...
Seite 362 ' Output termination is 50 Ohms .WriteString "FREQuency 5000;VOLTage 5" ' Output frequency is 5 kHz ' @ 5 Vpp .WriteString "OUTPut ON" ' Enable Output End With Exit Sub MyError: txtError = Err.Description & vbCrLf Resume Next End Sub Keysight 33210A Benutzerhandbuch...
Seite 363: Tutorial
Direkte digitale Synthese 365 Erzeugen von Arbiträrsignalen (Option 002) 368 Erzeugung von Rechtecksignalen 371 Erzeugung von Pulssignalen 372 Unzulänglichkeiten der erzeugten Signale 374 Einstellung der Ausgangsamplitude 376 Erdschleifen 378 Eigenschaften von AC-Signalen 380 Modulation 383 Frequenzwobbelung 387 Burst 390 Keysight 33210A Benutzerhandbuch...
Seite 364 Tutorial Tutorial Damit Sie die Leistungsfähigkeit Ihres Keysight 33210A voll ausschöpfen können, empfehlen wir Ihnen, sich mit der Funktionsweise des Gerätes vertraut zu machen. Dieses Kapitel beschreibt die zugrunde liegenden Konzepte der Signalerzeugung und die Funktionsweise der entsprechenden Baugruppen. –...
Seite 365: Direkte Digitale Synthese
Tutorial Direkte digitale Synthese Der Funktionsgenerator 33210A arbeitet bei allen Signalformen außer "Pulse" mit dem Verfahren der direkten digitalen Synthese (DDS). Die nachfolgende Abbildung erläutert dieses Verfahren. Eine Folge digitaler Werte, die zeitdiskrete Spannungswerte eines Signals repräsentieren, wird sequenziell aus dem Signalspeicher ausgelesen und an den Eingang eines Digital/Analog-Wandlers (DAC) angelegt.
Seite 366 Tutorial Der 33210A stellt Amplitudenwerte durch 16.384 diskrete Spannungswerte (oder 14-Bit-Vertikalauflösung) dar. Die Anzahl der Signalpunkte (Samples) wird so gewählt, dass eine Signalperiode den Signalspeicher vollständig ausfüllt (die nachfolgende Abbildung zeigt dies am Beispiel eines Sinussignals). Wenn Sie ein Signal definieren, das nicht aus genau 8 K Punkten besteht, wird es automatisch durch Wiederholen von Punkten oder Interpolation zwischen vorhandenen Punkten so weit "gestreckt", dass es den Speicher vollständig ausfüllt.
Seite 367 HINWEIS Frequenz der höchsten Signalkomponente kleiner als die halbe Abtastfrequenz (25 MHz beim 33210A) sein muss. Der Keysight 33210A tastet bei 50 MHz ab, sodass Nyquist die höchste Frequenzkomponente auf 25 MHz begrenzt, während die Anti-Alias-Filterung die höchste Frequenzkomponente auf einen niedrigeren Wert begrenzt.
Seite 368: Erzeugen Von Arbiträrsignalen (Option 002)
Punkte den Signalspeicher nicht vollständig ausfüllen. Wenn Sie beispielsweise 100 Punkte spezifizieren, wird jeder Punkt im Mittel 8.192 / 100 = 81,92 mal wiederholt. Beim 33210A brauchen Sie zum Ändern der Frequenz die Länge des Signaldatensatzes nicht zu ändern. Sie können einfach einen Signaldatensatz beliebiger Länge spezifizieren und die...
Seite 369 Tutorial Der 33210A kann Arbiträrsignale mit einer Frequenz bis zu 3 MHz liefern. Beachten Sie jedoch, dass die nutzbare obere Frequenzgrenze unter Umständen durch die Bandbreite des Funktionsgenerators und durch Aliasing-Effekte begrenzt wird. Signalfrequenzkomponenten oberhalb der Bandbreite des Funktionsgenerators werden abgeschwächt.
Seite 370 Tutorial 0° 90° 180° 270° 360°/0° 90° 180° 270° 360° 1 Zyklus Arbiträrsignal mit Diskontinuität Spektrum des obigen Signals mit einer Grundfrequenz von 100 kHz Keysight 33210A Benutzerhandbuch...
Seite 371: Erzeugung Von Rechtecksignalen
Tutorial Erzeugung von Rechtecksignalen Zur Vermeidung von Alias-Verzerrungen bei höheren Frequenzen verwendet der 33210A zur Erzeugung von Rechtecksignalen ein spezielles Verfahren. Rechtecksignale werden mittels Routing eines DDS-generierten Sinussignals in einen Komparator erzeugt. Die Digitalausgabe des Komparators wird dann als Basis der Rechtecksignalausgabe verwendet. Das Tastverhältnis des Rechtecksignals wird durch Variieren des Komparator-Schwellenwertes eingestellt.
Seite 372: Erzeugung Von Pulssignalen
Erzeugung von Pulssignalen Zur Vermeidung von Alias-Verzerrungen bei höheren Frequenzen verwendet der 33210A auch zur Erzeugung von Pulssignalen ein spezielles Verfahren. Bei Pulssignalformen werden sowohl die Periode als auch die Pulsbreite mit Hilfe eines Zählers aus dem Taktsignal abgeleitet. Zur Erhöhung der Periodenauflösung...
Seite 373 Tutorial Pulsbreite Anstiegszeit Abfallzeit Periode Pulssignal-Parameter Keysight 33210A Benutzerhandbuch...
Seite 374: Unzulänglichkeiten Der Erzeugten Signale
("spurs") ist der Ausgangs-DAC. Nichlinearitäten im DAC verursachen Harmonische, die infolge von Aliasing in das Nutzband des Funktionsgenerators "gefaltet" werden. Diese Nebenwellenverzerrungen sind besonders signifikant, wenn die Signalfrequenz in einem einfachen Zahlenverhältnis zur Abtastfrequenz des Funktionsgenerators (50 MHz) steht. Keysight 33210A Benutzerhandbuch...
Seite 375: Phasenrauschen
über einen Bereich von ±0,5 LSB beträgt der entsprechende Rauschpegel -76 dBc für ein Sinussignal mit einer Länge von 16 K Abtastungen. Alle Standardsignale des 33210A nutzen den gesamten DAC-Bereich und haben eine Länge von 16 K Abtastungen. Arbiträre Signale, die nicht den gesamten DAC-Bereich nutzen, weisen eine proportional höhere relative Zahl von Quantisierungsfehler auf.
Seite 376: Einstellung Der Ausgangsamplitude
Tutorial Einstellung der Ausgangsamplitude Der 33210A verwendet eine variable Referenzspannung zur Feineinstellung der Ausgangsamplitude über einen Bereich von 10 dB. Wie Sie dem schematischen Blockschaltbild unten entnehmen können, wird das Ausgangssignal des Signalform-D/A-Wandlers durch einen Anti-Alias-Filter hindurchgeleitet. Der Umschaltkreis (Switching Circuitry) leitet das Signal entweder zum Hauptsignalausgang oder zum Ausgang des separaten Rechteck-/Puls-D/ A-Wandlers (Square/Pulse DAC) weiter.
Seite 377 Wert überschreitet. Allerdings kann es zu kurzzeitigen Unterbrechungen oder "Glitches" kommen, die in bestimmten Anwendungen eventuell stören. Aus diesem Grund wurde der 33210A mit einer Range hold-Funktion ausgestattet, die es ermöglicht, die Abschwächer und den Verstärker in ihrer aktuellen Einstellung "einzufrieren". Wenn allerdings bei...
Seite 378: Erdschleifen
Tutorial Erdschleifen Die Baugruppe zur Signalerzeugung des Keysight 33210A ist gegenüber der Chassis-Masse isoliert. Dies reduziert das Risiko von Erdschleifen und ermöglicht es, das Ausgangssignal auf ein von Chassis-Masse abweichendes Potential zu beziehen. Die nachfolgende Abbildung zeigt eine Last, die über ein Koaxialkabel an den Ausgang des Funktionsgenerators angeschlossen ist.
Seite 379 Funktionsgenerator über ein hochwertiges Koaxialkabel mit der Last verbinden und ihn an der Last über die Abschirmung des Kabels erden. Zur Minimierung der Potentialdifferenzen zwischen Funktionsgenerator und Last sollten beide, falls möglich, an die gleiche Netzsteckdose angeschlossen werden. Keysight 33210A Benutzerhandbuch...
Seite 380: Eigenschaften Von Ac-Signalen
Zyklus in folgendem Signal dar: Leistung = V . Der Scheitelfaktor ist das Verhältnis des Spitzenwertes eines Signals zu dessen Effektivwert und ändert sich je nach Signalform. Die nachfolgende Tabelle zeigt einige häufig verwendete Signalformen und deren Effektivwerte und Scheitelfaktoren. Keysight 33210A Benutzerhandbuch...
Seite 381 Spitze-Spitze-Spannung +23.98 dBm 3.54 Vrms 10.00 Vpp +13.01 dBm 1.00 Vrms 2.828 Vpp +10.00 dBm 707 mVrms 2.000 Vpp +6.99 dBm 500 mVrms 1.414 Vpp 0.00 dBm 224 mVrms 632 mVpp -6.99 dBm 100 mVrms 283 mVpp Keysight 33210A Benutzerhandbuch...
Seite 382 70.7 mVrms 200 mVpp -36.02 dBm 3.54 mVrms 10.0 mVpp Für 75 Ω oder 600 Ω Lastwiderstand gelten folgende Umrechnungsfaktoren: dBm (75 Ω) = dBm (50 Ω) 1,76 – dBm (600 Ω) = dBm (50 Ω) 10,79 – Keysight 33210A Benutzerhandbuch...
Seite 383: Modulation
Modulation wird das Trägersignal mit dem am rückseitigen Anschluss Modulation In anliegenden Signal moduliert. Das externe Signal wird mit Hilfe eines A/ D-Wandlers (ADC) digitalisiert. In beiden Fällen liefert der digitale Signalprozessor einen Digitaldatenstrom, der das modulierte Signal repräsentiert. Keysight 33210A Benutzerhandbuch...
Seite 384: Amplitudenmodulation (Am)
Beispielsweise schwankt bei einem Modulationsgrad von 80 % die Amplitude zwischen 10 % und 90 % der eingestellten Ausgangsamplitude (90 % – 10 % = 80 %) mit internem Modulationssignal oder externem Modulationssignal mit Vollaussteuerung (±5). Keysight 33210A Benutzerhandbuch...
Seite 385: Frequenzmodulation (Fm)
"Direkte digitale Synthese" auf Seite 365) und variiert dadurch die Frequenz des Ausgangssignals. Da der rückseitige Anschluss Modulation In DC-gekoppelt ist, können Sie mit dem 33210A einen spannungsgesteuerten Oszillator (VCO) emulieren. Die maximale Abweichung der Frequenz des modulierten Signals von der des Trägersignals wird als Frequenzhub bezeichnet.
Seite 386: Pulsbreitenmodulation (Pwm)
Die PWM wird bei digitalen Audioanwendungen, Motorsteuerungsschaltungen, Schaltnetzteilen sowie sonstigen Einheiten zur Steuerung eingesetzt. Der Keysight 33210A ermöglicht die Pulsbreitenmodulation (PWM) für Pulssignale. PWM ist der einzige Modulationstyp, der für Pulssignale verfügbar ist. Bei der PWM wird die Amplitude der Modulationssignalform digital erfasst und zum Steuern der Pulsbreite oder des Tastverhältnisses des Pulssignals verwendet.
Seite 387: Frequenzwobbelung
Frequenzschritten. Da jeder Schritt die gleiche Zeit in Anspruch nimmt, verringert sich mit zunehmender Wobbelzeit die Schrittweite; entsprechend erhöht sich die Frequenzauflösung. Die Anzahl der diskreten Frequenzpunkte eines Wobbelzyklus wird vom Funktionsgenerator automatisch berechnet und ist von der gewählten Wobbelzeit abhängig. Sync-Ausgangssignal Haupt-Ausgangssignal Frequenzwobbelung Keysight 33210A Benutzerhandbuch...
Seite 388: Synchronisations- Und Markensignale
TTL-kompatible Signale und ist auf Chassis-Masse bezogen (nicht massefrei). Der Anschluss Trig In kann auch als Triggersignalausgang konfiguriert werden. In diesem Fall gibt der 33210A jedesmal, wenn er intern getriggert wird, über diesen Anschluss ein Triggersignal zur Synchronisation externer Geräte aus.
Seite 389 Tutorial Sync-Ausgangssignal Testobjekt-Ausgangssignal Wobbelung mit Marke bei der Resonanzfrequenz des Testobjekts Keysight 33210A Benutzerhandbuch...
Seite 390: Burst
Signale und ist auf Chassis-Masse bezogen (nicht massefrei). Der Anschluss Trig In kann auch als Triggersignalausgang konfiguriert werden. In diesem Fall gibt der 33210A jedesmal, wenn er intern getriggert wird, über diesen Anschluss ein Triggersignal zur Synchronisation externer Geräte aus.
Seite 391: Betriebsart "Gated Burst
Torsignal TRUE ist, gibt der Funktionsgenerator ein kontinuierliches Signal aus. Wenn das Torsignal in den Zustand FALSE übergeht, wird die Signalausgabe nach dem Ende des aktuellen Signalzyklus beendet. Die Ausgangsspannung bleibt auf dem durch die Start-Burst-Phase der gewählten Signalform vorgegebenen Wert. Keysight 33210A Benutzerhandbuch...
Seite 392 Tutorial DIESE SEITE WURDE ABSICHTLICH LEER GELASSEN. Keysight 33210A Benutzerhandbuch...
Seite 393: Eigenschaften Und Spezifikationen
Keysight 33210A 10-MHz-Funktions/Arbiträrsignalgenerator Benutzerhandbuch Eigenschaften und Spezifikationen Eigenschaften und Spezifikationen des Geräts 33210A 10-MHz-Funktions/ Arbiträrsignalgenerator finden Sie auf dem Datenblatt unter http://literature.cdn.keysight.com/litweb/pdf/5989-8926EN.pdf.
Seite 394 Eigenschaften und Spezifikationen DIESE SEITE WURDE ABSICHTLICH LEER GELASSEN. Keysight 33210A Benutzerhandbuch...
Seite 395 Die in diesem Handbuch enthaltenen Informationen können jederzeit ohne Vorankündigung geändert werden. Die aktuelle Version ist stets die englische Version auf der Keysight Website. © Keysight Technologies 2008 - 2017 Ausgabe 2, 1. Dezember 2017 Gedruckt in Malaysia *33210-90411* 33210-90411 www.keysight.com...

Keysight 33210A Benutzerhandbuch

Table of Contents

1 Inbetriebnahme

2 Manuelle Bedienung

3 Merkmale und Funktionen

Fernsteuerungsschnittstelle - Referenzinformationen

5 Meldungen und Fehlermeldungen Fehlermeldungen

6 Anwendungsprogramme

7 Tutorial

8 Eigenschaften und Spezifikationen

Kapitel

Verwandte Anleitungen für Keysight 33210A

Inhaltszusammenfassung für Keysight 33210A
