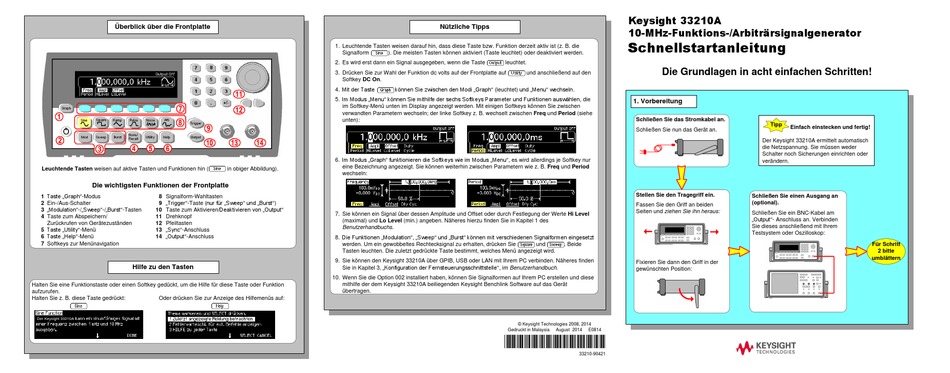

Keysight 33210A Schnellstartanleitung

Überblick über die Frontplatte
Leuchtende Tasten weisen auf aktive Tasten und Funktionen hin (
Die wichtigsten Funktionen der Frontplatte
1 Taste „Graph"-Modus
8 Signalform-Wahltasten
9 „Trigger"-Taste (nur für „Sweep" und „Burst")
2 Ein-/Aus-Schalter
3 „Modulation"-/„Sweep"-/„Burst"-Tasten 10 Taste zum Aktivieren/Deaktivieren von „Output"
4 Taste zum Abspeichern/ 11 Drehknopf
Zurückrufen von Gerätezuständen 12 Pfeiltasten
5 Taste „Utility"-Menü 13 „Sync"-Anschluss
6 Taste „Help"-Menü 14 „Output"-Anschluss
7 Softkeys zur Menünavigation
Hilfe zu den Tasten
Halten Sie eine Funktionstaste oder einen Softkey gedückt, um die Hilfe für diese Taste oder Funktion
aufzurufen.
Halten Sie z. B. diese Taste gedrückt: Oder drücken Sie zur Anzeige des Hilfemenüs auf:
Der Keysight 33210A
1. Leuchtende Tasten weisen darauf hin, dass diese Taste bzw. Funktion derzeit aktiv ist (z. B. die
Signalform ). Die meisten Tasten können aktiviert (Taste leuchtet) oder deaktiviert werden.
2. Es wird erst dann ein Signal ausgegeben, wenn die Taste
3. Drücken Sie zur Wahl der Funktion dc volts auf der Frontplatte auf
Softkey DC On.
4. Mit der Taste können Sie zwischen den Modi „Graph" (leuchtet) und „Menu" wechseln.
5. Im Modus „Menu" können Sie mithilfe der sechs Softkeys Parameter und Funktionen auswählen, die
im Softkey-Menü unten im Display angezeigt werden. Mit einigen Softkeys können Sie zwischen
verwandten Parametern wechseln; der linke Softkey z. B. wechselt zwischen Freq und Period (siehe
unten):
6. Im Modus „Graph" funktionieren die Softkeys wie im Modus „Menu", es wird allerdings je Softkey nur
eine Bezeichnung angezeigt. Sie können weiterhin zwischen Parametern wie z. B. Freq und Period
in obiger Abbildung).
wechseln:
7. Sie können ein Signal über dessen Amplitude und Offset oder durch Festlegung der Werte Hi Level
(maximal) und Lo Level (min.) angeben. Näheres hierzu finden Sie in Kapitel 1 des
Benutzerhandbuchs.
8. Die Funktionen „Modulation", „Sweep" und „Burst" können mit verschiedenen Signalformen eingesetzt
werden. Um ein gewobbeltes Rechtecksignal zu erhalten, drücken Sie
Tasten leuchten. Die zuletzt gedrückte Taste bestimmt, welches Menü angezeigt wird.
9. Sie können den Keysight 33210A über GPIB, USB oder LAN mit Ihrem PC verbinden. Näheres finden
Sie in Kapitel 3, „Konfiguration der Fernsteuerungsschnittstelle", im Benutzerhandbuch.
10. Wenn Sie die Option 002 installiert haben, können Sie Signalformen auf Ihrem PC erstellen und diese
mithilfe der dem Keysight 33210A beiliegenden Keysight Benchlink Software auf das Gerät
übertragen.
Nützliche Tipps
leuchtet.
und anschließend auf den
und . Beide
© Keysight Technologies 2008, 2014
Gedruckt in Malaysia August 2014 E0814
*33210-90421*
33210-90421
Keysight 33210A
10-MHz-Funktions-/Arbiträrsignalgenerator
Schnellstartanleitung
Die Grundlagen in acht einfachen Schritten!
1. Vorbereitung
Schließen Sie das Stromkabel an.
Tipp
Einfach einstecken und fertig!
Schließen Sie nun das Gerät an.
Der Keysight 33210A ermittelt automatisch
die Netzspannung. Sie müssen weder
Schalter noch Sicherungen einrichten oder
verändern.
Stellen Sie den Tragegriff ein.
Schließen Sie einen Ausgang an
(optional).
Fassen Sie den Griff an beiden
Seiten und ziehen Sie ihn heraus:
Schließen Sie ein BNC-Kabel am
„Output"- Anschluss an. Verbinden
Sie dieses anschließend mit Ihrem
Testsystem oder Oszilloskop:
Fixieren Sie dann den Griff in der
gewünschten Position:
Für Schritt
2 bitte
umblättern
