Rehau NEA SMART 2.0 KNX Gateway Inbetriebnahmeanleitung Seite 9

NEA SMART 2.0
Netzteil Gateway
1 2
V+ V-
N L
3 4

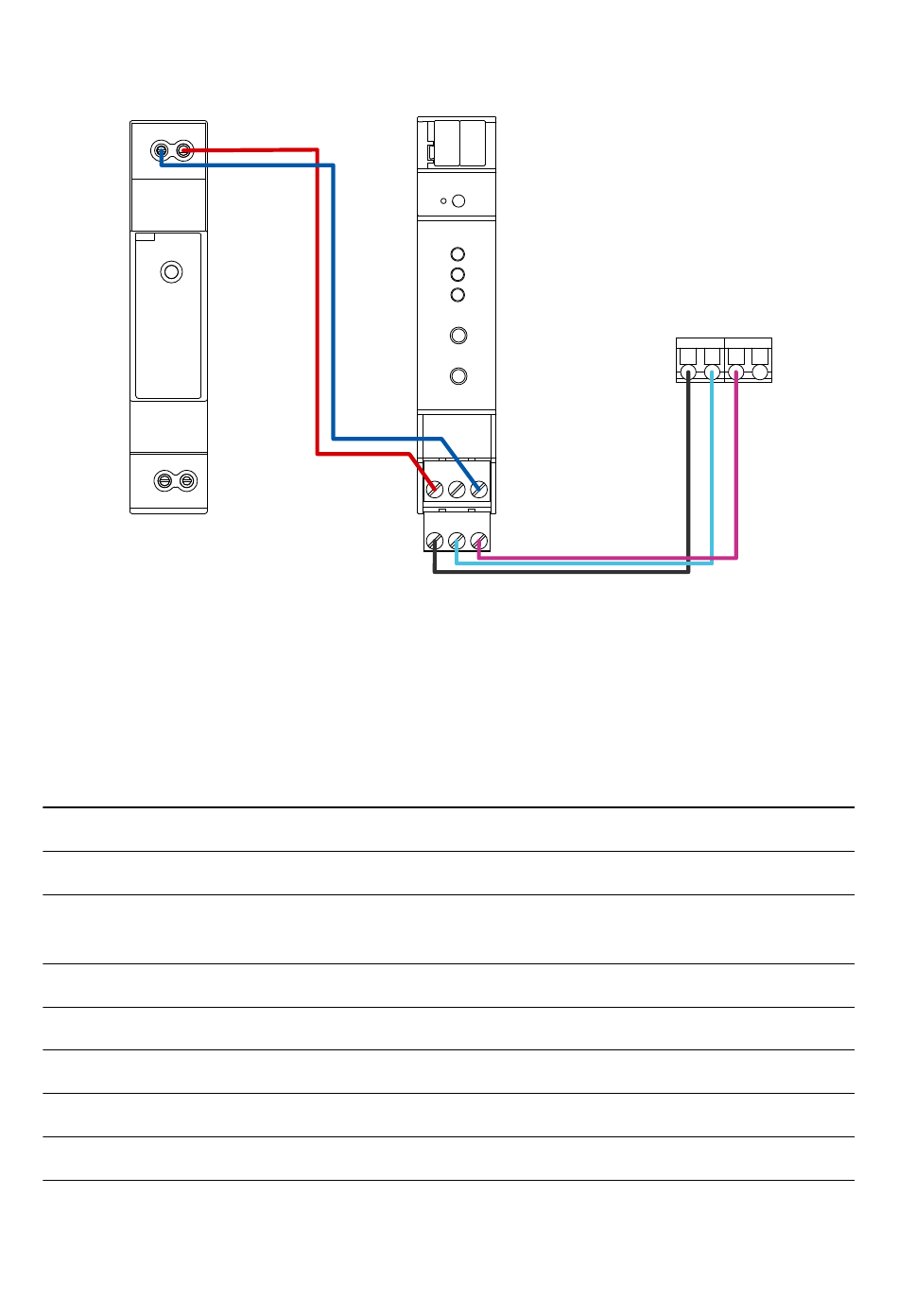

Abb. 02-1 Verdrahtung des KNX Gateway
Verbindung Verbindung
KNX Gateway Netzteil
/ Basis / KNX
Produkte
1 V -
2 V -
3 V +
4 GND
5 1
6 2
KNX +
KNX -
Die Klemmen 1 und 3 werden an die Versorgungsspannung 12 ... 24 V DC angeschlossen. Das Terminal 4,
5 und 6 wird von der NEA SMART 2.0 Base aus mit dem SYSBUS (Modbus) verbunden.
NEA SMART 2.0
KNX Gateway
1 2 3
4 5 6
Verbunden zu
Masse-Anschluss für Versorgungsspannung
Masse-Anschluss für Versorgungsspannung
Positiver Anschluss für Versorgungsspannung
12 ... 24 V
SYSBUS GND NEA SMART 2.0 Basis
SYSBUS 1 NEA SMART 2.0 Basis
SYSBUS 2 NEA SMART 2.0 Basis
Positiver Anschluss für KNX Bus
Masse-Anschluss für KNX Bus
NEA SMART 2.0
Base
SYSBUS
1 2 VDC
GND
