- Seite 1 NEA SMART 2.0 KNX Gateway Inbetriebnahme Anleitung...
-
Seite 2: Inhaltsverzeichnis
Datenpunkt Einstellung Datenblätter 05.01 NEA SMART 2.0 KNX Gateway 05.02 NEA SMART 2.0 Netzteil Gateway Die NEA SMART 2.0 KNX Gateway Inbetriebnahme Anleitung ist ab dem Januar 2021 gültig. Die Unterlage ist urheberrechtlich geschützt. Die dadurch begründeten Unsere aktuellen Technischen Unter- Rechte, insbesondere die der Überset-... -
Seite 3: Sicherheitshinweise Und Produktkonformität
Verkaufsbüro, Fachgroßhändler sowie oder die einzelnen Montagevor- im Internet als Download unter www.rehau.com/TI. schriften nicht verstanden haben oder diese für Sie unklar sind, wenden Sie sich an Ihr REHAU 01.02 Bestimmungsgemäßer Verkaufsbüro. Gebrauch ▪ Nichtbeachten der Sicherheitshin- weise kann zu Sach- oder Perso- Das Regelungssystem NEA SMART nenschäden führen. -
Seite 4: Sicherheitshinweise
01.03 Sicherheitshinweise Lebensgefahr durch elektrische Span- nung! Die elektrische Installation muss gemäß den geltenden nationalen Bestimmungen sowie nach den Bestimmungen Ihrer lokalen Stromlie- feranten erfolgen. Diese Anleitung erfordert Fachwissen, das einem offiziell anerkannten Abschluss in einem der folgenden Berufe entspricht: Elektriker oder Elek- troniker. -
Seite 5: Installation

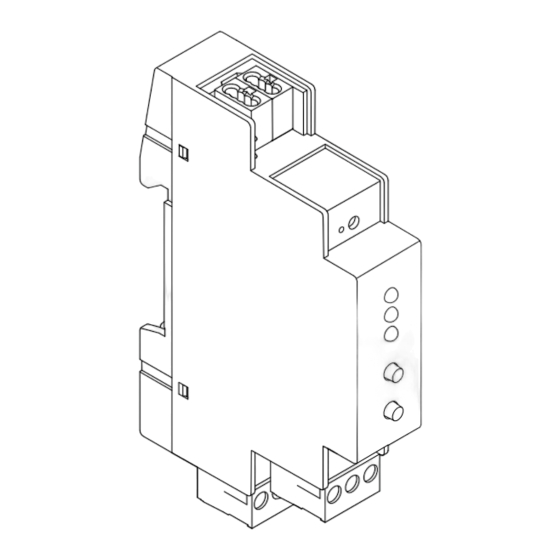

Installation 02.01 Systemübersicht 02.02 Lieferumfang NEA SMART 2.0 KNX Gateway NEA SMART 2.0 Netzteil Gateway Materialnummer: 13388001001 Materialnummer: 13388011001... -
Seite 6: Einsatzbereich
02.03 Einsatzbereich Die KNX-Anbindung des NEA SMART Folgende Eigenschaften besitzt das 2.0 Systems ist dafür geeignet Daten KNX TP/Modbus RTU Gateway: ▪ KNX TP und Modbus RTU-Schnitt- (Sollwerte, Istwerte, Betriebsarten und Energieniveaus) zwischen dem NEA stelle ▪ 250 Kanälen pro KNX Gateway SMART 2.0 System und einem Über- ▪... -
Seite 7: Netzteil Gateway
NEA SMART 2.0 KNX Gateways. Das DIN-Schienenmontagesystemen ermöglicht eine schnellere Montage. Durch ein Potentiometer kann die DC Das NEA SMART 2.0 System kann Ausgangsspannung justiert werden. nicht mit anderen KNX-Raumreg- Eine blaue LED dient der Visualisie- lern/-fühlern kommunizieren. In rung der Betriebsanzeige. Das Netzteil Räumen, die mit dem NEA SMART2.0 ist für Gebäudeautomatisie- System geregelt werden sollen,... -
Seite 8: Installation Auf Der Hutschiene
02.05 Installation auf der Hutschiene 02.06 Elektrischer Anschluss Kommunikationssystem Kabel Typ Topologie / Maximale Länge KNX/EIB-Kabel (TP) Siehe KNX Spezifikation SYSBUS (System Bus) J (Y) St Y 2 x 2 x 0.8 mm Linie / 500 m Verwenden Sie das NEA SMART 2.0 Gateway Netzteil nur zur Stromversor- gung des NEA SMART 2.0 KNX Gate- ways an den Klemmen 1 und 3. - Seite 9 NEA SMART 2.0 NEA SMART 2.0 NEA SMART 2.0 Netzteil Gateway KNX Gateway Base V+ V- SYSBUS 1 2 3 4 5 6 Abb. 02-1 Verdrahtung des KNX Gateway Verbindung Verbindung Verbunden zu KNX Gateway Netzteil / Basis / KNX Produkte Masse-Anschluss für Versorgungsspannung Masse-Anschluss für Versorgungsspannung...
-
Seite 10: Konfiguration Der Ets
Konfiguration der ETS Von der Produktseite des KNX Modbus oder neuer) heruntergeladen werden RTU Gateways 886 (www.weinzierl.de) oder über den ETS online Katalog kann die ETS5 Datenbank (für ETS 5.7 bezogen werden. Abb. 03-1 Allgemeine Beschreibung des KNX Gateways... -
Seite 11: Allgemeine Einstellung
03.01 Allgemeine Einstellung Abb. 03-2 Allgemeine Einstellung Gerätename (30 Zeichen): Es kann ein beliebiger Name für das Dies hilft der Übersichtlichkeit im ETS KNX Modbus RTU Gateway 886 Projekt. Die restliche Standardeinstel- vergeben werden. Der Gerätename lung sind passend für die Benutzung sollte aussagekräftig sein, z.B. - Seite 12 Zusammenfassung der Modbus Parität: Einstellungen Die NEA SMART 2.0 Basis benutzt die Keine (1 Stop-Bit) Konfiguration. KNX Gateway Modbus slave Byte Reihenfolge: Slave Adresse 240 oder 241 Die NEA SMART 2.0 Basis benutzt die (allgemein) MSB zuerst (High-Byte wird zuerst Baudrate 38400 Bits/s gesendet) Konfiguration.
-
Seite 13: Datenpunkt Einstellung
Datenpunkt Einstellung KNX Flags: ▪ K die Kommunikation Flagge: Schaltet die gesamte Kommunika- Bei mehreren Raum Zonen in einem tion des Datenpunktes ein ▪ L die Lesen Flagge: Der Wert des Raum, empfehlen wir alle Daten- punkte der einzelnen Raum Zonen zu Datenpunktes kann vom Bus verwenden. - Seite 14 Generelle Parameter Datenpunkt Beschreibung Einheit Datentyp Schreiben der Betriebsart der Gesamtanlage: DPT 05 – Wert ohne Vz – 1 Byte Betriebsart der 1 = Auto Low Byte Gesamtanlage 2 = Heizen Lesen Holding Register – 03 3 = Kühlen 4 = Manuelles Heizen 5 = Manuelles Kühlen Lesen der Betriebsart Betriebsart der Gesamtanlage:...
- Seite 15 Flags Modbus ID (Adresse) Ü 1 – KNX zu Modbus 1 – Modbus zu KNX 2 – KNX zu Modbus 2 – Modbus zu KNX 3 – Modbus zu KNX 5 – Modbus zu KNX 6 – Modbus zu KNX 7 –...
- Seite 16 Gemischte Kreise Datenpunkt Beschreibung Einheit Datentyp Gemischter Kreis 1 Öffnungsgrad des Mischventils [%] 0….100 DPT 05 – Prozentwert – 1 Byte Low Byte ALLE DATENPUNKTE Wert Register: 0 – 100 eines gemischten Wert KNX: 0 – 100 Kreises müssen im Pumpenstatus des gemischten [0/1] DPT 01 –...
- Seite 17 Flags Modbus ID (Adresse) Ü 10 MIXG1 Öffnungsgrad – Modbus zu KNX 11 MIXG1 Pumpenstatus – Modbus zu KNX 12 MIXG1 Vorlauftemperatur – Modbus zu KNX 13 MIXG1 Rücklauftemperatur – Modbus zu KNX 14 MIXG2 Öffnungsgrad – Modbus zu KNX 15 MIXG2 Pumpenstatus –...
- Seite 18 Weitere Angeschlossene Geräte (alle mit der Modbus zu KNX Flags Einstellung) Datenpunkt Beschreibung Einheit Datentyp Modbus ID Ü (Adresse) Status des Status des [0/1] DPT 01 – Binär – 1 Bit 22 Entfeuchter 1 X Entfeuchters Entfeuchters: Bit in Word Register 23 Entfeuchter 2 X (x9) 0 = Nicht in...
- Seite 19 Raum Zuordnung (X= 0-4, Y=1-12) Flags Alle Daten Punkte eines Raumes müssen im Gateway vorhanden sein zur Benutzung, mit Ausnahme der Luftfeuchtigkeit des Raums Datenpunkt Beschreibung Einheit Datentyp Modbus ID Ü (Adresse) X.Y Schreiben Lokaler DPT 05 – X* * des lokalen Betriebszustand: Wert ohne Vz –...
- Seite 20 Beispiel eines einzigen Raumes, der Beispiel eines Raumes, der durch nur über eine Raum Zone versorgt mehrere Raum Zonen versorgt wird: ▪ Die betreffenden Kodierungen der wird: ▪ Um die Funktionen eines Raumes in verwendeten Raum Zone, kann KNX integrieren zu können müssen über die internen Webseiten der alle Datenpunkte der betreffenden Basis über den Access Point (AP)
-
Seite 21: Datenblätter
Datenblätter 05.01 NEA SMART 2.0 KNX Gateway Materialnummer: 13388001001 Betriebsspannung KNX KNX Nennspannung 30 V DC Stromaufnahme KNX Bus ca. 4 mA Hilfsspannung Modbus / SYSBUS 12 ... 24 V DC Stromaufnahme Modbus / SYSBUS ca. 5 mA Lagertemperatur - 25 ... + 70 °C Umgebungstemperatur im Betrieb - 5 ... -
Seite 22: Nea Smart 2.0 Netzteil Gateway
Abmessungen (B x H x T in mm) 17.5 x 59.8 x 89.8 Gehäusematerial Haube: PC Bodenplatte: PA 66/6 Gehäusefarbe Haube: Lichtgrau RAL 7035 Bodenplatte: Graphitschwarz RAL 9011 Gewicht ca. 50 g 05.02 NEA SMART 2.0 Netzteil Gateway Materialnummer: 13388011001 Eingangsspannung 85 V bis 264 V AC Netzfrequenz... - Seite 23 CE Konformität / Normen RoHS-konform, EN 60950-1, EN 6155-2-16, EN50178, UL Zulassung UL 508, UL 60950-1 EMC EMISSION EN55032 (CISPR32) Class B, EN61000-3-2 Class A, EN61000-3-3 EMC IMMUNITY EN61000-4-2, 3, 4, 5, 6, 8, 11 Montage DIN-Schienen-Montage: 1TE; Hutschiene TS-35/7.5 oder TS-35/15 Bedienelemente 1 Potentiometer...
- Seite 24 Unsere anwendungsbezogene Beratung in Wort und Schrift beruht auf langjährigen Erfahrungen sowie standardisierten Annahmen und erfolgt nach bestem Wissen. Der Einsatzzweck der REHAU Produkte ist abschlie- ßend in den technischen Produktinformationen beschrieben. Die jeweils gültige Fassung ist online unter www.rehau.com/TI einsehbar. Anwendung, Verwendung und Verarbeitung der Produkte erfolgen außerhalb unserer...
