Botex

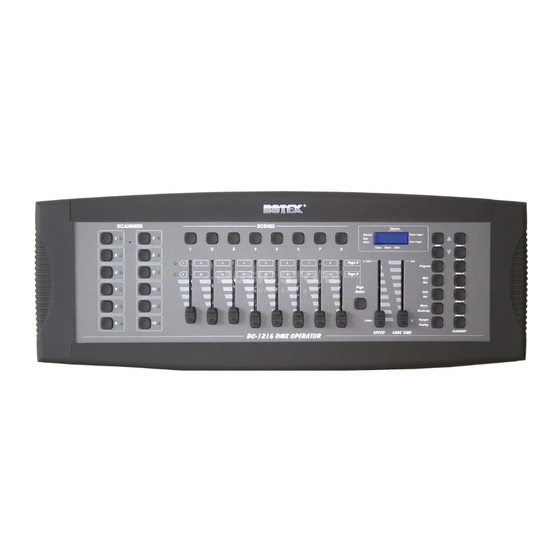

DMX Operator
(DC-1216)
Bedienungsanleitung
Version 1.0

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Botex DMX Operator DC-1216

Inhaltszusammenfassung für Botex DMX Operator DC-1216

  • Seite 1 Botex DMX Operator (DC-1216) Bedienungsanleitung Version 1.0...

  • Seite 2: Inhaltsverzeichnis

    - Inhalt - KENNZEICHEN UND MERKMALE ........4 TECHNISCHE ANGABEN ..........4 BEDIENUNG..............4 :...............4 LLGEMEINES ........5 EDIENUNG UND UNKTIONEN SZENEN ERSTELLEN .............8 ............8 ZENEN ERSTELLEN ) ........8 ZENEN VERÄNDERN EDITIEREN ............8 ZENEN KOPIEREN ............9 ZENEN LÖSCHEN ..........9 ZENEN LÖSCHEN .............9 ANK KOPIEREN BANK ............9 LÖSCHEN...
  • Seite 3 SZENEN ABLAUFEN LASSEN........11 ........... 11 ANUELLER UFRUF AUTO RUN- M ............ 12 MUSIC RUN- M ........... 12 MIDI- S ............12 TEUERUNG ............12 HASER BLAUF MIDI- STEUERUNG............13 MIDI- K ..........13 ANÄLE BELEGEN MIDI S ............14 TEUERUNG...

  • Seite 4: Kennzeichen Und Merkmale

    1 Kennzeichen und Merkmale 1. 192 DMX Kanäle welchen 12 Scannern fest zugeordnet sind 2. 30 Bänke mit jeweils 8 programmierbaren Szenen. 3. 8 Fader für die DMX- Output- Levels. 4. Eingebautes Mikrofon für Musiksteuerung. 5. AUTO Mode Ablauf mit TAP SYNC oder SPEED Kontrolle 6.

  • Seite 5: Bedienung Und Funktionen

    3.2 Bedienung und Funktionen 1. SCANNERS (1 – 12) Scanner Kanal Scanner Kanal 1 – 16 97 – 112 17 – 32 113 – 128 33 – 48 129 – 144 49 – 64 145 – 160 65 – 80 161 –...
  • Seite 6 7. LCD Display 8. BANK Tasten Hier schalten Sie zwischen den Bänken um. Diese werden an der dritten Stelle des LCD- Displays angezeigt (01 – 30). 9. CHASER- Tasten (1 – 6) Hier rufen Sie einen der sechs CHASER zum Ablauf oder zum Programmieren auf.
  • Seite 7 13. MUSIK/BANK COPY a) Befinden Sie sich im RUN- Mode schalten Sie mit der MUSIK/BANK COPY- Taste den MUSIK RUN- Mode an (LED leuchtet). Zum beenden des MUSIK RUN- Modes Taste erneut betätigen. b) Befinden Sie sich im PROGRAMM- Mode können Sie mit der MUSIK/BANK COPY- Taste Scenen oder Chaser erstellen.

  • Seite 8: Szenen Erstellen

    4 Szenen erstellen Drücken Sie die PROGRAMM- Taste für 3 sec. um in den PROGRAMM- Mode zu wechseln (LED leuchtet). 4.1 Szenen erstellen 1) Gewünschte Scanner mit den SCANNER- Tasten auswählen. Es ist möglich mehrere gleichzeitig zu steuern. 2) Mit den FADERN können nun die gewünschten DMX- Werte eingestellt werden.

  • Seite 9: Szenen Löschen

    4.4 Szenen löschen Dabei werden alle DMX- Werte dieser Szene auf null gesetzt) 1) Wählen Sie die entsprechende Szene aus einer BANK aus. 2) Halten Sie die AUTO/DEL- Taste und drücken Sie gleichzeitig die entsprechende SCENE- Taste. 4.5 Alle Szenen löschen Dabei werden alle DMX- Werte aller Szenen auf null gesetzt) Halten Sie gleichzeitig die PROGRAMM und DOWN- Taste und schalten Sie dabei den Controller aus.

  • Seite 10: Chaser Aus Szenen Erstellen

    5.1 Chaser aus Szenen erstellen Es können 6 Chaser mit je 240 Szenen programmiert werden. Die Szenen laufen in der programmierten Reihenfolge ab. 1) Wählen Sie einen Chaser mit den CHASE 1-6 Tasten aus. 2) Wähle Sie die gewünschte Szene in einer BANK aus. 3) Bestätigen Sie mit der MIDI/REC- Taste.

  • Seite 11: Step/Szene In Einem Chaser Löschen

    BANK mit den UP und DOWN- sowie den SZENEN- Tasten aus. Bestätigen erneut mit der MIDI/REC- Taste. Alle Szenen werden um einen STEP nach hinten verschoben. 5.3.2 Step/Szene in einem Chaser löschen 1) Wählen Sie den gewünschten STEP aus. 2) Löschen Sie ihn mit der AUTO/DEL- Taste. 3) Alle Szenen werden um einen STEP nach vorne verschoben.

  • Seite 12: Auto Run- Mode

    2) Wählen Sie mit UP und DOWN die gewünschte BANK aus. 3) Drücken Sie die gewünschte Szenen- Taste. 6.2 AUTO RUN- Mode 1) Schalten Sie AUTO RUN- Mode an (LED leuchtet). 2) Wählen Sie mit UP und DOWN die gewünschte BANK aus. 3) Geben Sie die gewünschte Ablaufgeschwindigkeit über die TAP SYNC- Taste ein oder stellen Sie die Geschwindigkeit mit dem SPEED- Fader ein.

  • Seite 13: Midi- Steuerung

    Zuvor programmierte CHASER über die CHASER- Tasten aufrufen. Es kann immer nur ein CHASER zur selben Zeit ablaufen. Allerdings könne mehrere CHASER gleichzeitig aktiviert werden und somit automatisch nach einander ablaufen. Alle Funktionen des AUTO RUN oder MUSIK RUN stehen zur Verfügung (siehe auch 6.2 bzw.

  • Seite 14: Midi Steuerung

    7.2 MIDI Steuerung BANK NOTE FUNKTION SCENE 1 an/aus BANK 1 SCENE 2 an/aus SCENE 3 an/aus SCENE 4 an/aus SCENE 5 an/aus SCENE 6 an/aus SCENE 7 an/aus SCENE 8 an/aus SCENE 1 an/aus BANK 2 SCENE 2 an/aus SCENE 3 an/aus SCENE 1 an/aus BANK 15...
