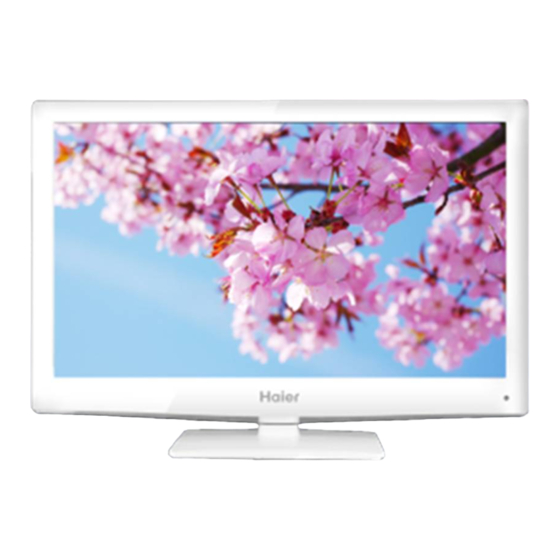

Seite 1 LED LCD TV RECEIVER USER MANUAL MODEL: LET19C400F LET22C400F Please read this manual carefully before using LET24C400F your television and keep this manual in a good place for future reference. LET26C400F Downloaded from www.Manualslib.com manuals search engine...
Seite 2: Inhaltsverzeichnis
Safety and warnings Welcome ………………………………………………………………………… P.02 Important information …………………………………………………………… P.02 Safety notice …………………………………………………………………… P.03 Warnings and cautions ………………………………………………………… P.04 Introduction Main Parameter ………………………………………………………………… P.05 Base Stand Assembly Instruction …………………………………………… P.07 Wall Mounting Installation Guidelines ………………………………………… P.09 Control Panel …………………………………………………………………… P.11 Rear/Side Sockets ………………………………………………………………...
Seite 3: Important Information
Thanks for buying this 19"/ 22"/24"/26" LED LCD TV. This guide will help you set up and begin using your TV. 19" HD Ready LED LCD TV. 22" Full HD 1080P Digital LED LCD TV 24" Full HD 1080P Digital LED LCD TV Remote control Remote control Remote control...
Seite 4 P.03 Downloaded from www.Manualslib.com manuals search engine...
Seite 5: Warnings And Cautions
WARNINGS AND CAUTIONS Warning Caution High voltages are used in the operation Do not trap the power supply cord under of this television receiver. Do not remove the television receiver. the cabinet back from your set. Refer servicing to qualified service personnel. Caution Never stand on, lean on, or suddenly push Warning...
Seite 6: Introduction
Introduction CAUTION INSTALLATION Never tamper with any components inside *Locate the TV in the room where light the TV, or any other adjustment controls not does not strike the screen directly. described in this manual. All LED-TV's are *Total darkness or a reflection on the high voltage electrical equipment.
Seite 7: Preset Mode
PRESET MODE V.Freq.(Hz) H.Freq.(KHz) RESOLUTION 640x480 31.47 800x600 37.88 48.36 1024x768 1360x768 47.7 1280x1024 63.98 1920x1080 66.64 (Only for 21.5",23.6",26") P.06 Downloaded from www.Manualslib.com manuals search engine...
Seite 8: Base Stand Assembly Instruction
19"/22"/24" Base Stand Assembly Instruction 1. Place the TV with the display side down 2. Fix the bottom with turning the screw on a flat surface.Use a cloth to protect. tightly on the stand. Locate the bottom at the stand. INSTALLATION NOTES Locate the TV in a room where light does not strike the screen directly.
Seite 9 26" Base Stand Assembly Instruction 1. Insert the stand support pillar into the stand as the arrow indicated direction, and then fastened with three screws. 2. Insert the stand Ass'y into back cover as the arrow indicated direction, and then fastened with screws.
Seite 10: Wall Mounting Installation Guidelines
19"/22"/24" WALL MOUNTING INSTALLATION GUIDELINES This television can be wall mounted as follows: 1.Place the LED LCD Television onto a solid surface. Please place some soft material over the front of the screen to protect it from any damage. 2.Remove the screws from the lower part of the television, where the base joins to the TV, and take away the stand (put the stand somewhere safe for future use).
Seite 11 26" WALL MOUNTING INSTALLATION GUIDELINES This television can be wall mounted as follows: 1.Place the LED LCD Television onto a solid surface. Please place some soft material over the front of the screen to protect it from any damage. 2.Remove the screws from the lower part of the television, where the base joins to the TV, and take away the stand (put the stand somewhere safe for future use).
Seite 12: Front Control Panel
Front control panel SOURCE MENU VOL+ VOL- STANDBY SOURCE Display the input source menu. Remote control sensor. MENU Display main MENU. Indicator LED: In TV mode,press CH+ or CH- to change CH+/CH- the channel up and down. BLUE: POWER ON. RED: STAND BY. In MENU, press CH+ or CH- to select items .
Seite 13: Connecting Your T
CONNECTING YOUR Haier HEADPHONE OUTPUT Insert the plug of the earphone into the earphone jack on the unit HEADPHONE. The speakers are now muted. P.12 Downloaded from www.Manualslib.com manuals search engine...
Seite 14: Common Interface
COMMON INTERFACE The common interface (CI) slot is designed to accept the conditional Access (CA) Module and Smart card in order to view the pay TV programmes and additional services. Contact your Common Interface service provider to get more information about the modules and subscription.
Seite 15 P.14 Downloaded from www.Manualslib.com manuals search engine...
Seite 16: Remote Control
REMOTE CONTROL TELETEXT Teletext is an information system broadcast by certain channels which can be consulted like a newspaper. It also offers access to subtitles for viewers with hearing problems or who are not familiar with the transmission language(cable networks, satellite channels, etc.) Press: You will obtain :...
Seite 17: Operation
OPERATION Installation Guide 1.CHANNEL MENU The installation guide only appear when the TV The first item of the MENU is channel menu( for first time turn on or reset to factory set. TV or DTV source only). WELCOME! Auto Tuning Thank you for choosing DTV Manual Tuning ATV Manual Tuning...
Seite 18: Picture Menu
Favourite DTV Manual Tuning Press to choose the program , press FAV button , it will show on the right side of the VHF CH program.Choose the FAV program , press FAV button again , you can cancel the FAV, will disappear .
Seite 19: Option Menu
4.TIME MENU NOTE: The forth item of the menu is the TIME MENU Restore factory default will clear all the programs You can adjust the clock, power on/off time, and password. sleep time etc Press to move, press OK to adjust.
Seite 20: Pvr Function
Record Press the red key ,It can set the program OSD Language English to be recorded. Audio Languages UK Subtitle Languages UK Remind Country UK PVR File System Press the blue key to choose one program < > OPTION Restore Factory Default and set up one reminder time, the TV screen will Automatic power-down(4H) Home/Shop Mode...
Seite 21 2.Record the program (Suggest to format the format the device by “High Speed Fs...”, which can speed up As playing the DTV source, choose the channel and click “record”, the record the record.) frame will pop up. Click “record” again, Format disk the record frame will disappear and the “REC”...
Seite 22: Timeshift Function
9.Timeshift function 1.Prepare to record the program 00:00:33/00:04:22 This TV allows you to pause and record the currently watched digital program to a USB storage device, and to resume to the point Play Prev. Next Stop Pause where it was paused. NOTE: Formatting a USB 2.0 storage device will NOTE:...
Seite 23 Time Shift limitations: 1. When the Time Shift feature is activated, only the PLAY/PAUSE/STOP/FWD/REV/ VOL+/VOL-/MUTE keys and some basic operation keys (ENTER/EXIT/navigation keys) are available. 2. Video playback may not be smooth and skip if USB recording speed does not meet the minimum requirements .
Seite 24: Usb Player
10.USB Player Press source key, and selsct USB in soure 00:00:33/00:04:22 list, press OK button to enter the USB menu. Pause Prev. Next Stop Repeat ALL Set A Press to select the function icon, press OK USB 2.0 button to confirm the function. Press or EXIT button to exit the control bar.
Seite 25: Trouble Shooting
Trouble shooting Trouble phenomenon Symptom Inspection Check Picture Audio antenna position, direction Snow Noise or connection antenna position, direction Ghost Normal audio or connection electronic equipment,car/ Interference Noise motorcycle,fluorescent light Volume(check if mute is activated or if the audio system Normal Picture connections are not correct) Mute...
Seite 26: Specification
Specification Colour system PAL-B/G, I, D/K SECAM-B/G, D/K, L, L’ Sound system BG, DK, I, L,L' SCART, YP , AV, Video input VGA, HDMI, USB. 480i/p, 576i/p, 720p, 1080i,1080p HDMI 480i/p, 576i/p, 720p, 1080i, 1080p Power 100-240V~ 50/60Hz requirements Power 30W(19") 38W(22") 40W(24")
Seite 27 Downloaded from www.Manualslib.com manuals search engine...
Seite 28 LCD-FERNSEHER BEDIENUNGSANLEITUNG MODELL LET19C400F Bitte lesen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie Ihren Fernseher LET22C400F benutzen. Bewahren Sie die Anleitungen für zukünftigen Nachschlagen auf. LET24C400F LET26C400F Downloaded from www.Manualslib.com manuals search engine...
Seite 29 Inhaltsverzeichnis Sicherheits- und Warnhinweise Willkommen S. 03 Wichtige Informationen S. 03 Sicherheitshinweise S. 04 Warn- und Vorsichtshinweise S. 05 Einleitung Parameter S. 07 Standfuß montieren S. 08 Wandmontage S. 09 Frontblende S. 10 AV-Anschlüsse S. 11 Fernseher anschließen S. 12 Common Interface S.
Seite 30: Sicherheits- Und Warnhinweise
Sicherheits- und Warnhinweise WILLKOMMEN Vielen Dank, dass Sie sich für diesen 19"/22"/24"/26".Zoll LED LCD-Fernseher entschieden haben. Diese Anleitung hilft Ihnen bei der Einstellung und Bedienung Ihres Fernsehers. Vergewissern Sie sich zunächst, dass alle Zubehörteile mitgeliefert wurden: 19" HD-Ready LED LCD-Fernseher 22"...
Seite 31: Sicherheitshinweise
SICHERHEITSHINWEISE • Warnung: Zur Vermeidung von Feuer und Stromschlag öffnen Sie nicht das Gerätegehäuse. Es befinden sich keine vom Verbraucher wartbaren Teile im Innern des Gerätes. Wenden Sie sich mit Wartungs- und Reparaturarbeiten stets an den autorisierten Kundendienst. • Warnung: Zur Vermeidung von Feuer und Stromschlag setzen Sie das Gerät nicht Regen oder Feuchtigkeit aus.
Seite 32: Warn- Und Vorsichtshinweise
WARN- UND VORSICHTSHINWEISE Warnung Vorsicht Dieser Fernseher wird mit Hochspannung betrieben. Öffnen Sie nicht das Gerätegehäuse. Wenden Sie sich mit Wartungs- und Reparaturarbeiten stets an den autorisierten Kundendienst. Zur Vermeidung von Feuer und Stromschlag setzen Sie das Gerät nicht Regen oder Feuchtigkeit aus. Führen Sie keine Fremdkörper in das Gerät ein, stoßen Sie es nicht stark an.
Seite 33 Klemmen Sie das Netzkabel nicht unter dem Fernseher ein. Stehen Sie nicht auf dem Fernseher, lehnen Sie sich nicht gegen den Fernseher, stoßen Sie ihn nicht an. Achten Sie auch besonders auf Kinder. Der Fernseher kann schwere Verletzungen und Schäden verursachen, wenn er umfällt. •...
Seite 34: Einleitung
Einleitung ACHTUNG Machen Sie sich nicht an Bauteilen im Fernsehgerät oder an irgendwelchen anderen Einstellungssteuerungen zu schaffen, die nicht in diesem Handbuch beschrieben sind. Alle LED Fernsehgeräte sind elektrische Hochspannungsgeräte. Wenn Sie Staub oder Wassertropfen von dem Bildschirm oder dem Gehäuse oder um die Knöpfe oder Anschlüsse herum abwischen, sollte das Stromkabel aus der Steckdose aus gesteckt sein.
Seite 35 MODE PRÉDÉFINI RESOLUTION V. Fréq. (Hz) H. Fréq. (KHz) 800*600 37. 88 640*480 31. 47 1360*768 47.7 1024*768 48. 36 1280*1024 63. 98 Montageanleitung für Standfuß 1. Legen Sie den Fernseher mit dem Bildschirm auf eine flache Arbeitsfläche. Legen Sie ein Tuch unter, um den Bildschirm zu schützen.
Seite 36: Wandmontage
WANDMONTAGE Dieser Fernseher kann wie folgt an der Wand montiert werden: 1. Legen Sie den Fernseher mit dem Bildschirm auf eine flache Arbeitsfläche. Legen Sie ein Tuch unter, um den Bildschirm zu schützen. 2. Schrauben Sie die Halterung für den Standfuß unten am Fernseher ab (bewahren Sie den Standfuß für späteren Gebrauch auf).
Seite 37: Frontblende
Frontblende 1 Sensor Fernbedienung 2 Status-LED: BLAU: eingeschaltet ROT: Stand-by-Modus 3 Funktionstasten Menü der Eingangsquellen anzeigen. SOURCE Hauptmenü anzeigen. MENU Im TV-Modus schalten Sie mit CH+ oder CH- den Kanal aufwärts oder abwärts um. CH+/CH- Im MENÜ wählen Sie mit CH+ oder CH- einen Menüpunkt. In Stand-by-Modus schalten Sie den Fernseher ein.
Seite 38 Anschlüsse Seite/Rückseite L/R AUDIO Eingang Eingang Video Eingang YPbPr Eingang SCART Eingang Eingang HDMI2 Eingang HDMI1 Analog Audio Ausgang HEADPHONE Eingang COMMON INTERFACE (CI) Eingang PC AUDIO Eingang Eingang ANTENNE Downloaded from www.Manualslib.com manuals search engine...
Seite 39: Fernseher Anschließen
FERNSEHER ANSCHLIEßEN ANTENNE ANSCHLIEßEN Schließen Sie die Antenne auf der Rückseite des Fernsehers am Anschluss ANT IN an. SIGNAL VERBESSERN Zur Verbesserung schlechter Bildqualität in bestimmten Bereichen benutzen Sie einen Antennenverstärker (nicht mitgeliefert). PC AM FERNSEHER ANSCHLIEßEN Sie können den Fernseher ebenfalls als Monitor für Ihren PC benutzen, der Anschluss erfolgt über ein VGA-Kabel (nicht mitgeliefert). Lesen Sie in der Bedienungsanleitung Ihres Computers nach, ob dieser einen VGA-Anschluss hat.
Seite 40: Common Interface
COMMON INTERFACE Der Schacht Common Interface (CI) dient der Aufnahme des Conditional Access (CA) Moduls und der Smartcard für Bezahlsender. Bitte wenden Sie sich an Ihren Dienstanbieter für weitere Informationen. Bitte beachten Sie, dass CA Module und Smartcards von uns nicht geliefert werden.
Seite 41: Fernbedienung
Fernbedienung 1: POWER: Fernseher ein- oder ausschalten (Stand-by-Modus). 2: ZIFFERNTASTEN: Kanal direkt eingeben. 3: TV MENU: Menü anzeigen. 4: NAVIGATIONSTASTEN: Navigation im Menü. 5: CH. LIST: Kanalliste anzeigen. 6: VOL+/- : Lautstärke einstellen. 7: PIC: Bildmodus umschalten. 8: SLEEP: Sleeptimer einstellen. 9: FREEZE: Standbild.
Seite 42 FERNBEDIENUNG VIDEOTEXT Videotext ist ein Informationssystem, das von einigen Sendern übertragen wird und wie eine Zeitung aufgebaut ist. Hier haben Sie ebenfalls Untertitel für Hörgeschädigte (Kabelnetzwerke, Satellitenkanäle usw.). Drücken Sie: Sie haben folgende Funktion: TEXT Mit dieser Taste rufen Sie den Videotext auf oder Sie verlassen ihn. Eine Liste mit Menüpunkten wird angezeigt.
Seite 43: Bedienungshinweise
BEDIENUNGSHINWEISE Installation HOME oder SHOP Modus Der Home-Modus ist ein Energiesparmodus. Der Home Modus wird für alle normalen Ansichtseinstellungen empfohlen und wird beim Hersteller als Standard eingestellt. Der Shop Modus ist eine Option für Wiederverkäufer, die für Werbung oder für Produktpräsentation genutzt werden kann. Der Shop Modus hat ein helleres Bild als der Home-Modus.
Seite 44 Drücken Sie zunächst zur Auswahl des Landes, dann drücken Sie OK, um die Suche zu starten. BITTE BEACHTEN SIE: Alle Kanäle ATV, DTV und Radio können gleichzeitig gesucht und eingestellt werden, wenn Sie als Tune Type DTV+ATV einstellen. Nach der automatischen Suche werden alle aufgefundenen Kanäle gespeichert. Der erste DTV-Kanal wird angezeigt.
Seite 45 BITTE BEACHTEN SIE: Drücken Sie die rote Videotexttaste zum Speichern eines manuell gesuchten Kanals. 4). Kanal bearbeiten: Sie können Kanäle löschen, umbenennen, verschieben, überspringen und als Favoriten einstellen. Löschen Drücken Sie die rote Taste zum Löschen eines Kanals. Umbenennen Sie können nur ATV-Kanäle umbenennen. Navigieren Sie zu dem gewünschten Kanal und drücken Sie die grüne Taste, um den Kanal umzubenennen.
Seite 46 In diesem Menü zeigen Sie die Informationen auf Ihrer CI-Karte an. 2. BILDMENÜ Das zweite Menü ist das Bildmenü (PICTURE). Hier stellen Sie Kontrast, Helligkeit usw. ein. Mit OK bestätigen Sie Ihre Einstellung. BITTE BEACHTEN SIE: 1). Tint (Hautfarbe) haben Sie nur für das NTSC-System. 2).
Seite 47: Optionsmenü
BITTE BEACHTEN SIE: Der Fernseher schaltet sich automatisch aus, wenn für 15 Minuten kein Signal anliegt, sofern Auto Sleep aktiviert ist. Die Uhrzeit kann über den DTV-Kanal automatisch eingestellt werden. 5. OPTIONSMENÜ Das fünfte Menü ist das Optionsmenü (OPTION). Hier stellen Sie die Menüsprache, Audio- und Untertitelsprache usw. ein. 1.
Seite 48: Epg-Menü (Elektronische Programmzeitschrift)
6. SPERRMENÜ Das sechste Menü ist das Sperrmenü (LOCK). Hier sperren Sie das System, stellen Sie das Passwort ein, blockieren Sie Programme und stellen Sie die Kindersicherung ein. Nach Aktivierung der Sperre können Sie den Kanal nicht mehr einstellen. BITTE BEACHTEN SIE: Das Standardpasswort lautet 0000.
Seite 49: Pvr-Funktion
Aufnahme Drücken Sie die rote Taste, um die Aufnahme des Programms einzustellen. Erinnerung Drücken Sie die blaue Taste und stellen Sie eine Erinnerungszeit ein. Der Fernseher schaltet dann automatisch auf das gewählte Programm um. 8. PVR-Funktion 1. Vorbereitung der Aufnahme Rufen Sie im Optionsmenü...
Seite 50 Select Disk (Laufwerk wählen): Wählen Sie das Laufwerk zur Aufnahme. Check PVR File System (PVR-Dateisystem überprüfen): Vergewissern Sie sich, dass das PVR-Dateisystem für das USB-Speichermedium eingestellt ist. Format: Downloaded from www.Manualslib.com manuals search engine...
Seite 51 (Wir empfehlen, das Gerät mit „High Speed FS“ zu formatieren, wodurch sich die Aufnahme beschleunigt.) Nach Beendigung der Formatierung erhalten Sie nachstehendes Menü: Bei Auswahl von „Hi Speed FS“ können Sie die Timeshiftgröße einstellen: 2. Programm aufzeichnen Downloaded from www.Manualslib.com manuals search engine...
Seite 52: Timeshift-Funktion
Während der DTV-Wiedergabe wählen Sie den gewünschten Kanal, dann drücken Sie „Record“ zur Anzeige des Aufnahmemenüs. drücken Sie ERNEUT „Record“, DAS Aufnahmemenü Erlischt und „REC“ wird oben links im Bild angezeigt. Das Symbol erlischt, nachdem Sie die Stopptaste drücken. 3. Aufnahme wiedergeben Das auf dem „USB”...
Seite 53: Limitierungen Der Timeshiftfunktion
BITTE BEACHTEN SIE: • Ziehen Sie das USB-Speichermedium während der aktivierten Timeshiftfunktion nicht ab. • 4 GB Speicher puffern ca. 140 Minuten. Limitierungen der Timeshiftfunktion: 1. Bei aktivierter Timeshiftfunktion stehen Ihnen nur WIEDERGABE/PAUSE/STOPP/VORLAUF/RÜCKLAUF/VOL+/VOL-/MUTE sowie einige allgemeine Funktionstasten (ENTER/EXIT/Navigation) zur Verfügung. 2.
Seite 54 10. USB-Player Drücken Sie die Quellentaste und wählen Sie in der Liste der Quellengeräte USB, dann drücken Sie OK, um das USB-Menü aufzurufen. Ein USB-Speichermedium muss angeschlossen sein. Wählen Sie zwischen Foto, Musik, Movie und Text. Drücken Sie zu Auswahl, dann drücken Sie OK.
Seite 55 Drücken Sie ▼ oder EXIT, um die Leiste auszublenden. BITTE BEACHTEN SIE: Sie können den Audiotrack oder das Programm während der Videowiedergabe einstellen. Mit Info und OK zeigen Sie das Infomenü an. Downloaded from www.Manualslib.com manuals search engine...
Seite 56: Störungserkennung
Störungserkennung Problem Überprüfen Bild verschneit gestört Antennenposition, Ausrichtung oder Anschluss Schatten normaler Ton Antennenposition, Ausrichtung oder Anschluss Störungen gestört elektronische Geräte, Fahrzeug/Motorrad, Neonlicht normales Bild stummgeschaltet Lautstärke (stummgeschaltet oder Audioanschlüsse nicht korrekt) Kein Netzanschluss, kein Bild stummgeschaltet Gerät ausgeschaltet, Kontrast und Helligkeit/Lautstärke einstellen.
Seite 57: Spezifikationen
Spezifikationen Farbsystem PAL-B/G, I, D/K SECAM- B/G, D/K L, L' Tonsystem B/G, DK, I, L, L' Videoeingänge SCART, YPbPr, AV, VGA, HDMI, USB. Y/Pb/Pr 480i/p, 576i/p, 720p, 1080i, 1080p HDMI 480i/p, 576i/p, 720p, 1080i, 1080p Spannungsversorgung 100-240V~50/60Hz 100-240V~50/60Hz 100-240V~50/60Hz 100-240V~50/60Hz 30W(19“) 38W(22“) 40W(24“)
Seite 58 Downloaded from www.Manualslib.com manuals search engine...
Seite 59 Récepteur TV LCD MANUEL DE L'UTILISATEUR Modèle : LET19C400F LET22C400F Lisez attentivement ce manuel avant d'utiliser votre téléviseur et conservez ce manuel LET24C400F dans un bon endroit pour toute référence ultérieure. LET26C400F Downloaded from www.Manualslib.com manuals search engine...
Seite 60 Table des Matières Avertissment de sécurité Bienvenue P. 03 Information Importante P. 03 Instruction de sécurité P. 04 Avertissements et mise en garde P. 05 Introduction Principaux Caractéristiques P. 07 Installation du pied P. 08 Installation Murale P. 09 Panneau de commande avant et latéral P.
Seite 61: Avertissements Et Mesures De Sécurité
Avertissements et mesures de sécurité BIENVENUE Nous vous remercions d'avoir acheté ce téléviseur LCD LED 19"/22"/24"/26" . Ce guide va vous aider à régler et utiliser votre téléviseur. Commencez par vérifier le contenu de votre boîte avec la liste des pièces ci-dessous : Téléviseur LCD 19"...
Seite 62: Instruction De Sécurité
INSTRUCTIONS DE SÉCURITÉ • Attention : Pour réduire le risque d'électrocution, ne déposez aucun panneau. Aucun des éléments internes ne peut être réparé par l'utilisateur. Confiez l'entretien à un technicien qualifié. • Attention : POUR REDUIRE LES RISQUES D'INCENDIE OU D'ELECTROCUTION, N'EXPOSEZ PAS CET APPAREIL A LA PLUIE OU A L'HUMIDITE.
Seite 63: Avertissements Et Mise En Garde
Avertissements et mise en garde Avertissement Attention Des hautes tensions dangereuses existent à l'intérieur de cet appareil. Ne déposez pas le panneau de sécurité à l'arrière du téléviseur. Pour toute réparation, veuillez faire appel à un technicien qualifié. Pour prévenir tout risque d'incendie ou d'électrocution, n'exposez pas cet appareil à la pluie et à l'humidité. N'introduisez pas d'objets étrangers par les fentes des panneaux du téléviseur.
Seite 64 Ne montez jamais sur le téléviseur, ne vous appuyez pas dessus et ne le poussez pas brusquement sur son socle. Prêtez une attention particulière aux enfants. Risque de blessures graves en cas de chute. Ne placez pas le téléviseur sur un chariot, une étagère ou une table instable. Le téléviseur risque de tomber et peut provoquer des blessures graves et des dommages matériels importants.
Seite 65: Introduction
Introduction INSTALLATION ATTENTION * Placez le téléviseur dans une pièce où la lumière ne Ne modifiez aucun composant interne et bouton de frappe pas directement sur l'écran. commande du téléviseur non décrit dans ce manuel. * L'obscurité totale ou une réflexion sur l'écran peut Toutes les téléviseurs à...
Seite 66: Remarques Sur L'installation
MODE PRÉDÉFINI RESOLUTION V. Fréq. (Hz) H. Fréq. (KHz) 800*600 37. 88 640*480 31. 47 1360*768 47.7 1024*768 48. 36 1280*1024 63. 98 Instructions pour l'assemblage du support 1. Placez le téléviseur sur une surface plane avec l'écran orienté vers le bas. Utilisez un chiffon pour le protéger.
Seite 67 DIRECTIVES D'INSTALLATION DU SUPPORT MURAL Ce téléviseur peut être accroché au mur en suivant la procédure suivante : 1. Placez le téléviseur LCD LED sur une surface solide. Mettez un matériau souple à l'avant de l'écran pour le protéger contre tout dommage. 2.
Seite 68: Panneau Frontal
Panneau frontal 1 Capteur de télécommande 2 Témoins BLEU : ALLUMÉ. ROUGE : VEILLE. 3 Touches. Pour afficher le Menu Source. SOURCE Pour ouvrir le Menu principal. MENU En mode TV, appuyez sur CH+ ou CH- pour passer au canal suivant ou précédent. CH+/CH- Dans MENU, appuyez sur CH+ ou CH- pour sélectionner des éléments.
Seite 69: Prises Arrières
Prises arrières/latérales Entrée Audio Gauche/Droite Entrée vidéo Entrée YPBPR Entrée PERITEL Entrée Entrée HDMI2 Entrée HDMI1 Sortie Casque audio Analogique HEADPHONE Entrée INTERFACE COMMUNE (CI) Entrée Audio PC Entrée Entrée VGA Entrée Downloaded from www.Manualslib.com manuals search engine...
Seite 70 CONNEXION DE VOTRE TV RACCORDEMENT DE L'ANTENNE Connectez votre antenne à l'arrière du téléviseur dans la prise ANT IN. AMÉLIORER VOTRE SIGNAL Pour améliorer la qualité de l'image dans une région de mauvaise réception, utilisez un amplificateur de signal (non fourni). CONNECTEZ VOTRE PC AU TÉLÉVISEUR Vous pouvez utiliser votre téléviseur comme un moniteur pour votre ordinateur personnel en le connectant avec un câble VGA (non fourni).
Seite 71: Interface Commune
INTERFACE COMMUNE Le logement de l'interface commune (CI) est destiné à un module d'accès conditionnel (CA) et une carte à puce pour pouvoir regarder des programmes télé et des services supplémentaires payants. Contactez votre prestataire de services d'interface commune pour obtenir plus d'informations sur les modules et l'abonnement.
Seite 72: Télécommande
Télécommande 1: POWER (MARCHE) : Mise en marche ou sur veille du téléviseur. 2: TOUCHES CHIFFREES : Pour accéder directement aux chaînes. 3: TV MENU : Affichage du menu TV. 4: CURSEUR : Pour se déplacer parmi les options des menus. 5: CH.
Seite 73: Télétexte
TÉLÉCOMMANDE TÉLÉTEXTE Le télétexte est un système d'information diffusé par certaines chaînes, qui se consulte comme un journal. Il offre également l'accès aux sous-titrages pour les personnes malentendantes ou qui ne sont pas familiers avec la langue de transmission (réseaux câblés, chaînes satellites, etc.) Appuyez sur : Vous obtenez : TEXTE...
Seite 74: Utilisation
UTILISATION Guide d'installation 1. MENU CANAL Le premier élément du MENU est le Menu canal (pour la source TV ou DTV uniquement). Ici, vous pouvez rechercher les chaînes et modifier les programmes. 1). Recherche automatique : Pour rechercher toutes les chaînes automatiquement (vous pouvez sélectionner ATV et DTV) Appuyez sur pour sélectionner d'abord le pays, puis appuyez sur la touche OK pour lancer la recherche automatique.
Seite 75 REMARQUE : Toutes les chaînes, y compris ATV, DTV et radio peuvent être recherchées en une fois, si le type de recherche est DTV + VTT. Toutes les chaînes mémorisées seront effacées après une recherche automatique. Après la recherche automatique, le téléviseur se syntonise à la première chaîne de télévision numérique (DTV). 2).
Seite 76: Menu Image
Appuyez sur la touche télétexte rouge pour mémoriser les chaînes après la recherche manuelle. 4). Modifier un programme : Vous pouvez supprimer, renommer, déplacer, ignorer, rendre favori tout programme. Supprimer Appuyez sur la touche télétexte rouge, le programme pointé par le curseur sera supprimé. Renommer : Vous ne pouvez renommer que les programmes ATV.
Seite 77: Menu Audio
REMARQUE : 1). Teinte n'est disponible qu'avec le système NTSC. 2). Il y a quatre modes de température des couleurs disponibles : moyen, chaud, froid, et personnalisé 3). L'écran est disponible en mode PC uniquement qui permet de régler la position horizontale, verticale, la taille et la phase. 3.
Seite 78: Menu Options
REMARQUE : Dans 15 minutes, il n'y aura pas de signal, la TV passe en veille automatiquement, si Veille automatique est activée. L'heure peut être obtenue du système DTV automatiquement. 5. MENU OPTIONS Le cinquième élément du Menu principal est le Menu Options. Vous pouvez choisir la langue des menus, la langue audio, la langue de sous-titres, etc.
Seite 79 Le sixième élément du Menu principal est le Menu verrouillage. Vous pouvez verrouiller le système, définir un mot de passe, verrouiller des programmes et définir le contrôle parental, après avoir activé le système de verrouillage, vous ne pouvez pas rechercher les chaînes ou modifier les programmes.
Seite 80: Fonction Pvr
Enregistrer Appuyez sur la touche rouge pour définir le programme à enregistrer. Rappel Appuyez sur la touche bleue pour choisir un programme et mettre en place une heure de rappel, le téléviseur passe automatiquement au programme choisi à l'heure de rappel. 8.
Seite 81 Sélection de disque : sélectionnez le disque pour enregistrer le fichier d'enregistrement. Vérifier le système de fichiers PVR : vérifiez si le système de fichiers PVR est défini dans le dispositif USB ou pas. Formater : Downloaded from www.Manualslib.com manuals search engine...
Seite 82 (Suggestions du format de formatage du dispositif en "FS grande vitesse ..." ce qui peut accélérer l'enregistrement.) Le menu ci-dessous apparaît une fois le formatage terminé : Si vous sélectionnez l'option mode de formatage "FS grande vitesse", vous pouvez modifier la taille de lecture décalée (TimeShift) : 2.
Seite 83 En cours de lecture de source DTV, choisissez le canal et cliquez sur "Enregistrer", l'écran d'enregistrement apparaît. Cliquez à nouveau sur "Enregistrer", l'écran d'enregistrement disparaît et le symbole "REC" reste affiché dans le coin supérieur gauche. Il disparaîtra lorsque vous cliquez sur "stop". 3.
Seite 84 REMARQUE : • Ne débranchez pas le dispositif de stockage USB lorsque la fonction TimeShift est en cours. • Environ 4 Go de mémoire tampon offre 140 minutes d'enregistrement. Limites du TimeShift : 1). Lorsque la fonction TimeShift est activée, seules les touches PLAY/PAUSE/STOP/FWD/REV/ VOL+/VOL-/MUTE et quelques touches de fonctionnement de base (ENTRER / EXIT / navigation) sont disponibles.
Seite 85 10. Lecteur USB Cliquez sur l’icone de la source, et sélectionnez l’USB dans la liste, pressez le bouton OK pour entrer dans le menu USB. Assurez-vous que le dispositif USB est inséré dans la fente. Il existe quatre types d'éléments multimédia qui peuvent être sélectionnés, tels que photo, musique, film et texte.
Seite 86 Vous pouvez régler la piste audio, ou programme dans le menu Info pendant la lecture du fichier vidéo. Choisissez l'icône Info et appuyez sur OK pour afficher le Menu Info. Downloaded from www.Manualslib.com manuals search engine...
Seite 87: Dépannage
Dépannage Symptôme du problème Vérification Inspection Image Audio Neige Bruit position de l'antenne, direction ou connexion fantôme Audio position de l'antenne, direction normal ou connexion Interférence Bruit équipements électroniques, voiture / moto, lumière fluorescente Volume (vérifiez si muet est Image normale Son coupé...
Seite 88: Spécification
Spécifications Système de couleurs PAL-B/G, I, D/K SECAM- B/G, D/K, L, L' Système audio BG, DK, I, L, L' Entrée vidéo Péritel, YPbPr, AV, VGA, HDMI, USB. Y/Pb/Pr 480i/p, 576i/p, 720p, 1080i, 1080p HDMI 480i/p, 576i/p, 720p, 1080i, 1080p Alimentation 100-240V ~ 50/60Hz Conditions requises Consommation d'énergie...
Seite 89 Downloaded from www.Manualslib.com manuals search engine...
Seite 90 LCD TV-ONTVANGER GEBRUIKERSHANDLEIDING Model : LET19C400F LET22C400F Lees deze handleiding aandachtig door voordat u uw televisie gaat gebruiken en houd LET24C400F deze handleiding op de juiste plaats voor latere verwijzing. LET26C400F Downloaded from www.Manualslib.com manuals search engine...
Seite 91 Inhoud Veiligheid en waarschuwingen Welkom P. 03 Belangrijke informatie P. 03 Mededeling over de veiligheid P. 04 Waarschuwingen en voorzichtigheid P. 05 Introductie Belangrijkste kenmerken P. 07 Montagewijze van het voetstuk P. 08 Richtlijnen voor monteren aan een muur P. 09 Het voorpaneel P.
Seite 92: Veiligheid En Waarschuwingen
Veiligheid en waarschuwingen WELKOM Hartelijk dank voor de aanschaf van deze 19”/22”/24”/26” LED/LCD-tv. Deze handleiding zal u helpen bij het opzetten en het gebruik van uw tv. Controleer eerst de inhoud van de doos, met de onderdelen die vermeld staan op de onderstaande lijst: 19”...
Seite 93 KENNISGEVING OVER DE VEILIGHEID • Waarschuwing: Verwijder de afdekplaat of achterkant niet om het risico van een elektrische schok te voorkomen. Er bevinden zich geen gebruikersonderdelen binnen in het apparaat. Laat onderhoud over aan gekwalificeerd personeel. • Waarschuwing: Het apparaat mag niet blootgesteld staan aan regen of vocht om brand of een elektrische schok te voorkomen.
Seite 94: Waarschuwingen En Voorzichtigheid
WAARSCHUWINGEN EN VOORZICHTIGHEID Waarschuwing Voorzichtigheid Deze televisie-ontvanger gebruikt hoge spanningen tijdens de werking. Verwijder de afdekplaat of achterkant van dit apparaat niet. Laat onderhoud aan gekwalificeerd personeel over. Stel de televisie-ontvanger nooit bloot aan regen of vocht om brand of een elektrische schok te vermijden. Laat dit product niet vallen, duw geen objecten in de gleuven of openingen van de televisie.
Seite 95 Zorg ervoor dat het snoer zich nooit onder de televisie-ontvanger bevindt. Leun of sta nooit op de televisie of standaard, of druk er niet plotseling tegenaan. Besteed speciale aandacht aan kinderen. Een ernstig letsel kan veroorzaakt worden indien het toestel valt. Plaats uw televisie niet op een onstabiel karretje, standaard, plank of tafel.
Seite 96: Introductie
Introductie OPGELET Knoei nooit met onderdelen binnenin de TV of andere instelknoppen die niet in deze handleiding beschreven zijn.Alle LED-TV's zijn hoogspanning elektrische apparatuur. Wanneer u afstoft of er water aan het scherm, de kast, rond de knoppen of aansluitingen komt, moet het netsnoer uit het stopcontact worden verwijderd.
Seite 97: Montagewijze Van Het Voetstuk
USB x 1 Tuner x 1 RF Co-Ax x 1 Hoofdtelefoon uitgangssignaal Horizontale definitie (TV-lijn) Samengestelde video-ingang >=350 YPbPr >=400 VOORAF INGESTELD RESOLUTIE V.Freq.(Hz) H.Freq.(KHz) 640x480 31.47 800x600 37.88 1024x768 48.36 1360x768 47.7 1280x1024 63.98 Montagewijze van het voetstuk 1. Plaats de tv, met het scherm naar beneden, op een vlakke ondergrond.
Seite 98: Richtlijnen Voor Monteren Aan Een Muur
RICHTLIJNEN VOOR MONTEREN AAN EEN MUUR Deze televisie kan als volgt aan de muur gemonteerd worden: Plaats de LED-LCD-televisie op een stevige ondergrond. Plaats een zachte doek over de voorkant van het scherm om het tegen eventuele schade te beschermen. Verwijder de schroeven uit het onderste deel van de tv, daar waar de voet de televisie verbindt en haal de voet weg (zet de voet op een veilige plaats voor toekomstig gebruik).
Seite 99: Het Voorpaneel
Het voorpaneel 1 Sensor van de afstandsbediening. 2 LED-wijzer: BLAUW: VERMOGEN AAN. ROOD: STANDBY. 3 Toetsen. Laat het broningangsmenu zien. BRON Laat het hoofdmenu zien. MENU In de TV-instelling, druk op CH+ of CH- om naar een hoger of lager kanaal te veranderen. CH+/CH- In MENU, druk op CH+ of CH- om uit geselecteerde onderdelen te kiezen.
Seite 100: Gemeenschappelijke In Interface (Ci)
Achter/zijcontacten Ingang L/R audio Ingang VIDEO Ingang YPbPr Ingang SCART Ingang Ingang HDMI2 Ingang HDMI1 analoge audio-uitgang Hoofdtelefoon Ingang GEMEENSCHAPPELIJKE IN INTERFACE (CI) Ingang PC AUDIO Ingang VGA-INGANG Ingang Downloaded from www.Manualslib.com manuals search engine...
Seite 101: Het Aansluiten Van Uw Tv
HET AANSLUITEN VAN UW TV ANTENNE-AANSLUITING Sluit uw antenne aan de achterkant van de tv aan in de ANT IN-aansluiting. VERBETER UW SIGNAAL Om de beeldkwaliteit te verbeteren in een gebied met een slecht bereik, gebruikt u een signaalversterker (niet meegeleverd). SLUIT UW PC AAN OP DE TV U kunt uw tv ook als monitor voor uw pc gebruiken door deze te verbinden met een VGA-kabel (niet meegeleverd).
Seite 102: Gemeenschappelijke Interface
GEMEENSCHAPPELIJKE INTERFACE De gemeenschappelijke interface-gleuf (common interface of CI) is ontworpen om de conditionele toegang-module (CA) en smartkaart te aanvaarden, dit om het mogelijk te maken om naar betaal-tv en aanvullende diensten te kijken. Neemt u contact op met de installateur van de gemeenschappelijke interface voor meer informatie betreffende modules en abonnementen.
Seite 103: Afstandsbediening
Afstandsbediening 1: VERMOGEN: om de tv op standby of aan te zetten. 2: NUMERIEKE TOETS: voor directe toegang tot kanalen. 3: TV MENU: om het tv-menu weer te geven. 4: CURSOR: om binnen het menu te kunnen bewegen. 5: CH. LIJST: geeft de lijst met zenders weer. 6: VOL+/- : om de geluidssterkte aan te passen.
Seite 104 AFSTANDSBEDIENING TELETEKST Teletekst is een informatiesysteem dat door bepaalde zenders uitgezonden wordt en geraadpleegd kan worden zoals een krant. Het biedt ook toegang tot ondertiteling voor kijkers met gehoorsproblemen of die niet vertrouwd zijn met de taal van een uitzending (kabelnetwerken, satellietkanalen enz.). Druk op: U verkrijgt: TEKST...
Seite 105: Automatisch Afstemmen
DE WERKING Installatiegids WONING- of WINKEL-modi De woningmodus is een energiebesparende modus.De woningmodus wordt aanbevolen voor normale weergave-instelling en is door de fabrikant als standaard ingesteld. De winkelmodus is een optie voor detailhandelaars voor reclame- of productpresentatie.De winkelmodus heeft een helderder beeld dan de woningmodus. U kunt naar wens tussen de woning- of winkelmodus schakelen.
Seite 106 Zoekt automatisch naar alle kanalen (u kunt ATV en DTV selecteren). Drukt u eerst op om het land te kiezen, druk daarna op de OK-toets om het automatisch afstemmen te starten. OPMERKING: Alle kanalen, waaronder ATV, DTV en radiozenders, kunnen in één keer afgestemd worden indien het afstemtype DTV en ATV is.
Seite 107 U kunt het geluidsysteem veranderen om naar analoge tv-kanalen te zoeken en fijn af te stellen, sla hierna de kanalen op die u geselecteerd heeft. OPMERKING: Druk op de rode toets van teletekst om de kanalen na handmatige afstemming op te slaan. Programma wijzigen: U kunt elk programma verwijderen, hernoemen, verplaatsen, overslaan, ook FAV (favorieten).
Seite 108: Beeldmenu
verschijnen. Kies het favoriete programma en druk nogmaals op de FAV-toets. U kunt FAV annuleren, zal dan verdwijnen. Zodra uw favoriete groep is aangemaakt, kunt u snel toegang krijgen tot uw favoriete kanaal door op de FAV-toets te drukken. CI-informatie: (optioneel) Dit menu kan de informatie over de gemeenschappelijke interface kaart (CI-kaart) weergeven.
Seite 109 Opmerking: Auto volume: dit is alleen beschikbaar als het ingangssignaal te groot is of het geluid vervalst wordt. TIJDMENU Het vierde onderdeel van het MENU is het TIJDSMENU. U kunt hier de klok, het vermogen aan/uit tijd, de slaaptijd enz. aanpassen. Druk op om te bewegen, druk op OK om het aan te passen.
Seite 110 Na 150 seconden schakelt de TV automatisch over naar stand-by.Druk op een willekeurige knop op de afstandsbediening om het automatisch uitschakelen te annuleren. 2. Om het automatisch uitschakelen te annuleren, selecteer “Automatic power-down (4H)” in het optiemenu en druk op "OK”.Een pop-up-bericht "Are you sure you want to enable automatic powerdown?" zal verschijnen. Gebruik de rechter pijltoets om “NO”...
Seite 111 teletekst om het programma te blokkeren. Indien u het programma wilt deblokkeren, gaat u dan naar het hoofdmenu, geeft het wachtwoord in, drukt hierna nogmaals op de groene toets. Ouderlijk toezicht (parental guidance): Druk op om de waardering te kiezen. 7.
Seite 112 PVR-FUNCTIE Voorbereiding om een programma op te nemen Kies in het INSTELMENU het PVR file systeem. Kies in het “INSTELMENU” nu “controleer PVR file systeem” (check PVR File System). Klik op “OK” totdat “controleren” (checking) veranderd is naar “succes”. Opmerking: controleer ook de term “snelheid” (speed). Indien er “HD-ondersteuning” (HD support) is, betekent dit dat de snelheid van het USB-apparaat beschikbaar is voor tijdverplaatsing en opnemen.
Seite 113 Selecteer schijf (select disk): selecteer op welke schijf er opgenomen moet worden. Controleer PVR file systeem (check PVR File System): controleer of het PVR file systeem is ingesteld op het USB apparaat of niet. Formatteren: (Suggestie voor het formatteren van het formaat van het apparaat door “High Speed Fs…”, dat versneld kan Downloaded from www.Manualslib.com manuals search engine...
Seite 114 opnemen). Het onderstaande menu verschijnt nadat het formatteren beeïndigd is: Indien u het "hoge snelheid FS" formaatinstelling kiest (Hi Speed FS), kunt u de grootte van de tijdverplaatsing veranderen: Downloaded from www.Manualslib.com manuals search engine...
Seite 115 Het programma opnemen Als de DTV-bron speelt, kies dan het kanaal en klik op “opnemen” (record), het opnamevenster zal verschijnen. Klik nogmaals op “opnemen” (record) en het opneemvenster zal verdwijnen, het “opneem”-ikoon (REC) bevindt zich nog steeds links bovenaan. Het zal verdwijnen wanneer u op “stop” drukt. Een nummer afspelen Het programma opgenomen op de "USB"...
Seite 116 Selecteer formatteren van het USB-apparaat en wijs de hoeveelheid ruimte aan de TIJDVERPLAATS-functie toe. OPMERKING: • Het formatteerproces zal tenminste twee minuten in beslag nemen. Schakel de stroom niet uit tijdens het formatteren, verwijder ook het USB-apparaat niet tijdens het formatteren. •...
Seite 117 Verwijder de USB-schijf niet, schakel ook de stroom niet uit tijdens een TIJDVERPLAATS-operatie. Het zal afbreken zodra het signaal verdwenen is. Verwijder de signaalbron niet tijdens de TIJDVERPLAATS-opnames. Wissel AFSPELEN/PAUSE/FWD/REV niet herhaaldelijk en te snel steeds met elkaar af. De video kan korrelig worden als de videobit-sterkte te laag is. Niet alle USB-apparaten zijn gelijkwaardig, de electriciteit van de USB-harde schijf dient <...
Seite 118 USB-speler Druk op de brontoets, en selecteer USB in de bronlijst. Druk op de OK-toets om het USB-menu te openen. Zorg ervoor dat het USB-apparaat aangesloten is in de sleuf. Er zijn vier types media-onderdelen die geselecteerd kunnen worden, dit zijn foto, muziek, film en tekst. Selecteer het media-onderdeel door op te drukken, daarna drukt u op de OK-toets om naar het schijfselectiemenu (disk selection menu) te gaan.
Seite 119 Druk op ◄► om het functie-ikoon te selecteren, druk op de OK-toets om de functie te bevestigen. Druk op ▼ of de EXIT-toets om de afspeelbalk te laten verdwijnen. OPMERKING: U kunt het audionummer of programma afstellen in het INFO-menu tijdens het afspelen van het videobestand. Kies het INFO-ikoon en druk op OK om het INFO-menu weer te geven.
Seite 120: Probleemoplossing
Probleemoplossing Probleemsymtoom Inspecteer of: Beeld Audio Sneeuw Ruis Antennepositie, richting of aansluiting Wazig Normale audio Antennepositie, richting of aansluiting Interferentie Lawaai Elektronische apparatuur/auto’s/ motorfietsen/tl-verlichting Volume (controleer of “gedempt” Normaal Dempen (mute) geactiveerd is of dat de beeld (mute) aansluitingen van het audiosysteem correct zijn) Netsnoer zit niet in stopcontact.
Seite 121: Specificatie
Specificatie Kleursysteem PAL-B/G, I, D/K SECAM- B/G, D/K, L, L' Geluidsysteem BG, DK, I, L, L' Video-ingang SCART, YPbPr, AV, VGA, HDMI, USB. Y/Pb/Pr 480i/p, 576i/p 720p, 1080i, 1080p HDMI 480i/p, 576i/p, 720p, 1080i, 1080p Stroomvereisten 100-240V~ 50/60Hz Energieverbruik 30W (19”) 38W (22”) 40W (24”) 55W (26”)
Seite 122 Downloaded from www.Manualslib.com manuals search engine...
Seite 123 TV LED MANUALE DELL'UTENTE MODELLO: LET19C400F LET22C400F Leggete attentamente questo manuale prima di utilizzare il vostro televisore e LET24C400F conservatelo in un posto sicuro per future consultazioni . LET26C400F Downloaded from www.Manualslib.com manuals search engine...
Seite 124 Contenuti Sicurezza ed avvisi Benvenuti P. 03 Informazioni Importanti P. 03 Avvisi di sicurezza P. 05 Avvisi e cautela P. 06 Introduzione Parametri principali P. 08 Istruzioni di assemblaggio della base di sostegno P. 09 Linee guida per l'installazione a muro P.
Seite 125: 01 Sicurezza Ed Avvisi
01 Sicurezza ed avvisi BENVENUTI Grazie per aver acquistato questo televisore LED LCD 19"/22”/24"/26”. Questa guida vi aiuterà ad impostare e ad iniziare ad utilizzare il vostro televisore. Per prima cosa, controllate il contenuto della confezione con la lista di controllo delle parti sottostante. TV LCD LED 19"...
Seite 126: Dichiarazione Di Conformita
DANNI AL PRODOTTO. FATE RIFERIMENTO PER LA MANUTENZIONE ALLA LINEA DI AIUTO DEL CLIENTE. DICHIARAZIONE DI CONFORMITA’ Si dichiara che questo apparecchio TV mod. LET19C400F，LET22C400F，LET24C400F，LET26C400F. è stato fabbricato nell’ Unione Europea e risponde alle prescrizioni dell’ art. 1 del DM 26.03.92 ed a quelle dell’ art. 2 comma 1 del D.M.
Seite 127: Notifiche Di Sicurezza
NOTIFICHE DI SICUREZZA • Avviso: Per ridurre il rischio di shock elettrici, non rimuovete il coperchio (o il retro). Non vi sono parti a cui l'utente possa fare manutenzione da solo all'interno. Per tutta la manutenzione fate riferimento a personale di servizio qualificato.
Seite 128: Avvisi E Cautela
AVVISI E CAUTELA Avviso: Cautela: Sono utilizzati alti voltaggi nell'operatività del televisore. Non rimuovete il retro del cabinet dal teleuisore. Per la manutenzione fate riferimento solo a personale di servizio qualificato. Per prevenire il rischio di shock elettrico, non esponete il televisore a pioggia o umidità. Non lasciate cadere o spingete oggetti negli slot e aperture del televisore.
Seite 129 Non bloccate il cavo di alimentazione sotto il televisore. Non state vicino, non appoggiatevi, né spingete all'improvviso il televisore o il suo supporto. Fate particolarmente attenzione ai bambini. Se dovesse cadere potrebbe causare serie ferite. Non posizionate l'unità su un carrello, sostegno, scaffale o tavolo instabile. Se dovesse cadere potrebbe causare serie ferite alle persone e danni al televisore stesso.
Seite 130: Introduzione
Introduzione ATTENZIONE Non alterare mai alcun componente all'interno della TV o nessun altro controllo di regolazione non descritto in questo manuale. Tutte le TV LED sono apparecchiature elettroniche ad alta tensione. Quando si toglie la polvere o qualsiasi goccia d'acqua dallo SCHERMO o dalla STRUTTURA o intorno a pulsanti o connettori, il cavo di alimentazione deve essere rimosso dalla presa di alimentazione.
Seite 131: Istruzioni Di Assemblaggio Della Base Di Sostegno
MODALITA' PRECONFIGURAZIONE RISOLUZIONE V. Freq. (Hz) H. Freq. (KHz) 800*600 37. 88 640*480 31. 47 1360*768 47.7 1024*768 48. 36 1280*1024 63. 98 Istruzioni di assemblaggio della base di sostegno 1. Posizionate il televisore con lo schermo rivolto verso il basso su una superficie piana.
Seite 132: Linee Guida Per L'installazione A Muro
LINEE GUIDA PER L'INSTALLAZIONE A MURO Questo televisore può essere montato a muro come segue: 1. Posizionate il televisore LED LCD su una superficie stabile. Posizionate un panno morbido sulla parte anteriore dello schermo per proteggerlo da qualunque danno. 2. Rimuovete le viti dalla parte inferiore del televisore, dove la base si collega al televisore, e rimuovete il sostegno (Conservatelo per un uso futuro).
Seite 133: Pannello Anteriore
Controlli del pannello anteriore 1. Sensore del telecomando. 2 Indicatori LED: BLU: ACCESO. ROSSO: STAND BY. 3 Tastierino Visualizza il menù delle sorgenti in ingresso. SORGENTE Visualizza il Menù principale MENU In modalità TV, premete i tasti CH+ o CH- per andare al canale successivo o precedente. CH+/CH- In modalità...
Seite 134 Prese sul retro/sul lato Ingresso AUDIO L/R Ingresso VIDEO Ingresso YPbPr Ingresso SCART Ingresso Ingresso HDMI2 Ingresso HDMI1 uscita audio analogica HEADPHONE Ingresso COMMON INTERFACE(CI) Ingresso AUDIO PC Ingresso Ingresso VGA Ingresso Downloaded from www.Manualslib.com manuals search engine...
Seite 135: Collegare Il Vostro Televisore
COLLEGARE IL VOSTRO TELEVISORE COLLEGAMENTO DELL'ANTENNA Collegate l'antenna al retro del televisore nella presa ANT IN MIGLIORARE IL SEGNALE Per migliorare la qualità delle immagini in un'area con segnale basso, utilizzate un amplificatore di segnale (non fornito). COLLEGARE IL PC AL TELEVISORE Potete utilizzare il televisore come monitor per il vostro computer collegandolo con un cavo VGA (non fornito).
Seite 136: Common Interface
COMMON INTERFACE Lo slot Common Interface è progettato per accettare i moduli di Accesso Condizionale (CA) e le smart card per vedere i programmi della televisione a pagamenti e servizi aggiuntivi. Contattate il fornitore del servizio di Common Interface per avere più informazioni sui moduli e sulle sottoscrizioni.
Seite 137: Tasti Numerici
03 Telecomando 1: POWER: Per accendere o mettere il televisore in standby. 2: TASTI NUMERICI: Per un accesso diretto ai canali 3: TV MENU (menù tv): Visualizza il Menù principale 4: TASTI CURSORE: Per spostarsi all'interno del menù. 5: CH. LIST (lista canali): Per visualizzare la lista dei canali 6: VOL+/- : Controllo del volume audio 7: PIC (immagini): Per passare alla modalità...
Seite 138: Telecomando
TELECOMANDO TELETEXT (televideo) Il Televideo è un sistema di informazioni trasmesso da certi canali che può essere consultato come un quotidiano. Offre anche l'accesso ai sottotitoli per gli spettatori con problemi di udito o che non hanno familiarità con il linguaggio della trasmissione (reti via cavo, canali via satellite etc.) Premendo: Otterrete:...
Seite 139: Operatività
OPERATIVITÀ Guida all'installazione Modalità CASA o NEGOZIO La modalità Casa è una modalità di risparmio energetico. La modalità Casa è raccomandata per impostazioni di visualizzazione normali ed è impostata come predefinita dal produttore. La modalità Negozio è un'opzione per rivenditori per pubblicità o presentazione dei prodotti. La modalità Negozio ha un'immagine più...
Seite 140 Premete il tasto per selezionare prima la nazione, quindi premete il tasto OK per avviare la sintonizzazione automatica.. NOTA: Tutti i canali, inclusi ATV, DTV e la Radio possono essere sintonizzati in una volta sola, se il tipo di sintonizzazione è DTV+ATV. Tutti i canali archiviati spariranno dopo la sintonizzazione automatica.
Seite 141 selezionati. NOTA: Premete il tasto rosso del televideo per archiviare i canali dopo la sintonizzazione manuale. 4). Program Edit (Modifica programma) Potete cancellare, rinominare, spostare, saltare, mettere tra i preferiti qualunque canale. Delete (Cancella) Premendo il tasto rosso, il programma evidenziato dal cursore sarà cancellato. Rename (rinomina): Può...
Seite 142 Una volta che avrete creato il gruppo dei preferiti, potete premete il tasto FAV per accedere rapidamente al vostro canale preferito. 5). Informazioni CI: (opzionale): Questo menù può visualizzare le informazioni della scheda CI. 2. PICTURE MENU (menù immagini) Il secondo elemento del MENU è il PICTURE MENU (menù immagine). Potete regolare qui l'effetto delle immagini, come contrasto, luminosità, etc.
Seite 143: Spegnimento Automatico
4. TIME MENU (menù orario) Il quarto oggetto del menù è il TIME MENU (menù orario). Potete regolare l'ora, gli orari di accensione e spegnimento automatico, il timer di spegnimento automatico, etc. Premete per spostarvi, premete OK per effettuare la regolazione. NOTA: Se entro 15 minuti il televisore non riscontra segnale, il televisore si spegnerà...
Seite 144 NOTA: Ripristinare le impostazioni di fabbrica cancellerà tutti i programmi e le password. 6. LOCK MENU (menù blocco) Il sesto oggetto sul menù è il LOCK MENU (menù blocco). Potrete bloccare il sistema, impostare password, bloccare programmi ed impostare il parental control. Una volta che avrete attivato i blocchi, non potrete ricercare i canali o modificarli. NOTA: La password predefinita e' 0000.
Seite 145 Utilizzate per scegliere i programmi, premete il tasto INFO, potete visualizzare le informazioni del programma evidenziato. Schedule (schema) Premete il tasto giallo. Può visualizzare la lista dello schema di promemoria, premete per scegliere la lista, premete il tasto rosso DELETE (cancella) per cancellare la lista di programmazione. Record (Registrare) Premete il tasto rosso.
Seite 146 ATTENZIONE. QUANDO SI FORMATTA, TUTTE LE INFORMAZIONI PRESENTI SUL DISPOSITIVO USB ESTERNO SARANNO PERSE E TUTTI I FILE CANCELLATI. MEMORIZZAZIONE SUL DISPOSITIVO. Il file system USB limiterà le dimensioni del sistema di memorizzazione. File system: NTFS fino a 2TB FAT32 con fino a 192GB FAT16 con fino a 2GB Dal MENU OPTION, accedere al File System PVR come riportato di seguito: Selezionate disco: selezionate su quale disco salvare i file registrati.
Seite 147 (Suggerisce di formattare il dispositivo con "High Speed Fs..." che può velocizzare la registrazione. ) Il menù sottostante appare dopo la fine della Formattazione: Downloaded from www.Manualslib.com manuals search engine...
Seite 148 Se selezionate la modalità di formattazione "Hi Speed FS", allora potete cambiare la dimensione della differita. 2. Registrare il programma Nel riprodurre da sorgente DTV, scegliete il canale e cliccate "record", apparirà la finestra di registrazione. Cliccate "record" (registrare) di nuovo, la schermata di registrazione sparirà...
Seite 149 9. Timeshift function (funzione differita) 1. Preparazione per registrare il programma Questo televisore vi permette di mettere in pausa e registrare i programmi digitali in visione in un dispositivo di archiviazione USB, e di riprendere la visione nel punto in cui è stata interrotta. NOTA: •...
Seite 150: Lettore Usb
Limitazioni della differita: 1. Quando la funzione Differita è attiva, sono disponibili solo i tasti PLAY/PAUSE/STOP/FWD/REV/ VOL+/VOL-/MUTE e alcuni tasti operativi di base (ENTER/EXIT/tasti di navigazione). 2. La riproduzione video potrebbe non essere lineare e saltare se la velocità di registrazione USB non corrisponde ai requisiti minimi. 3.
Seite 151 Premete per selezionare il disco corretto e premete OK per visualizzare i file media e la lista delle cartelle o scegliete Return per tornare al menù di selezione del tipo di media. Selezionate il file premendo , quindi apparirà la cornice di anteprima. Premete il tasto ► per riprodurre il file a schermo intero.
Seite 152: 05Risoluzione Dei Problemi
05Risoluzione dei problemi Sintomo del problema Controllo di ispezione Video Audio Effetto neve Rumore di Posizione, direzione o sottofondo collegamento dell'antenna. Effetto fantasma Audio normale Posizione, direzione o collegamento dell'antenna. Interferenze Rumore di Attrezzatura elettronica, sottofondo auto/moto, luci fluorescenti. Immagine normale Muto Volume (controllate se il muto è...
Seite 153: Specifiche
Specifiche: Sistema colori. PAL-B/G, I, D/K SECAM- B/G, D/K, L, L' Sistema audio. SECAM- B/G, D/K, L, L' Ingresso video SCART, YPbPr, AV, VGA, HDMI, USB. Y/Pb/Pr 480i/p, 576i/p, 720p, 1080i, 1080p HDMI 480i/p, 576i/p, 720p, 1080i, 1080p Numero di canali 1000 memorizzabili Alimentazione:...
Seite 154 Downloaded from www.Manualslib.com manuals search engine...
Seite 155 Downloaded from www.Manualslib.com manuals search engine...
Seite 156 Downloaded from www.Manualslib.com manuals search engine...
Seite 157 Downloaded from www.Manualslib.com manuals search engine...
Seite 158 Downloaded from www.Manualslib.com manuals search engine...
Seite 159 Downloaded from www.Manualslib.com manuals search engine...
Seite 160 Downloaded from www.Manualslib.com manuals search engine...
Seite 161 Downloaded from www.Manualslib.com manuals search engine...
Seite 162 Downloaded from www.Manualslib.com manuals search engine...
Seite 163 Downloaded from www.Manualslib.com manuals search engine...
Seite 164 Downloaded from www.Manualslib.com manuals search engine...
Seite 165 Downloaded from www.Manualslib.com manuals search engine...

Diese Anleitung auch für:

Let22c400f Let24c400f Let26c400f

Haier LET19C400F Bedienungsanleitung

Verfügbare Sprachen

Quicklinks

Kapitel

Verwandte Anleitungen für Haier LET19C400F

Inhaltszusammenfassung für Haier LET19C400F

Diese Anleitung auch für:
