5.0. Funktionen der DIP-Schalter (Fortsetzung von Seite 6)
Schalter 8 = Funktion AUF- / ZU-Eingang Impuls oder Tip-Betrieb
8 = OFF = AUF- / ZU-Eingang mit Impulsbetrieb
8 = ON = AUF- / ZU-Eingang mit Tipbetrieb zur Lamellenverstellung
Wird der Eingang bei Tip-Betrieb kürzer als 1,5 s betätigt, stoppt der Antrieb wieder bei
Befehlsende (Lamellen-Verstellung). Wird der AUF- / ZU-Eingang länger als 1,5 s
betätigt, läuft der Antrieb nach dem Befehl selbsttätig in Endlage.

6.0. Funktionen der internen Taster

- FUNK Einlernen von 4 Kanälen möglich:
1 x Drücken (Blinken): Impuls
2 x Drücken (Blinken): Auf
3 x Drücken (Blinken): Zu
4 x Drücken (Blinken): Licht, begrenzt auf ca. 15 Min.
- TEST Auf IMPULS- Eingang. Zusätzlich kann an
Folientastatur (AUF-STOP-ZU + 4 Status-LED´s)
angeschlossen werden.

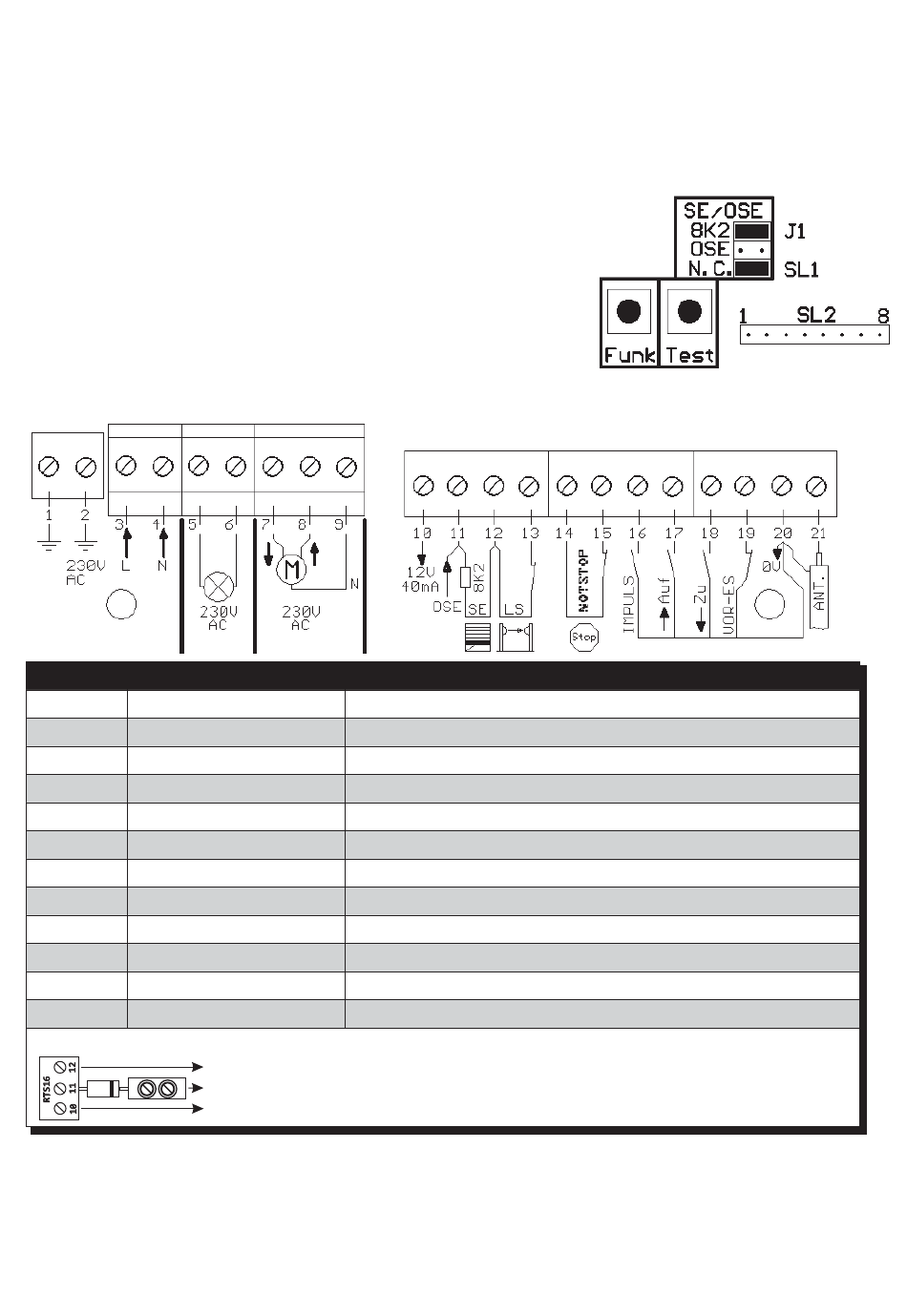

7.0. Belegung der Anschlussklemmen
Klemme Funktion
1-4 Betriebsspannung
5+6 Licht / Warnlicht
7-9 Rohrmotor
10+12 12 V/DC Ausgang
11+12 Sicherheitseingang
12+13 Lichtschranke
NOT STOP
14+15
16+20 Impulstaster
17+20 AUF-Taster
18+20 ZU-Taster
19+20 Vorendschalter
21+20 Antenne
OSE-Anschluss: braun= Kl.10
Der Netzanschluß ist unter Einhaltung der örtlichen Vorschriften z.B. VDE, EVU
Signalleitungen (z.B. Impuls, Auf, Stop, Zu) dürfen nicht länger als 30 m sein!
Niemals Fremdspannung auf die Klemmen 10...21 schalten.
Alle Taster müssen potentialfrei angeschlossen werden.
Bei Nichtbeachtung wird die Steuerung sofort zerstört und die Garantie erlischt!
Die Antenne an Klemme 21 anschliessen und durch die Bohrung "Pos. 5" (siehe
Seite 4, Abb. 1) aus dem Gehäuse herausführen.
Bemerkung
230 V ± 10 % 50 Hz 1+2 = PE
230 V 50 Hz max. 100 W
230 V 50 Hz max. 250 VA
max. 40 mA für LS / OSE (12=0 V)
8K2/OSE (Wahl/Anschluss s. S. 5/3.3 und S. 9/10.0)
Öffner (bei Anschluss Brücke entfernen)
Öffner (bei Anschluss Brücke entfernen)
Schliesser
Schliesser
Schliesser
Öffner (bei Anschluss Brücke entfernen)
20 = Abschirmung
(+12 V)
0V-Test
Beim Anschluss einer OSE-Leiste muss eine 1N400x Reihendiode
Signal
(Nachrüstsatz) an der Klemme 11 zwischengeschaltet werden.
+12V
Auf Polarität achten!
SL2 eine
, grün= 1N400x (Signal)
7
Abb. 4
, weiß= Kl.12 (0V-Test)
vorzunehmen.
Abb. 5
