3 Anbau und Installation
3.2.2

Steckverbindung 7-polig

Über die 7-polige Steckverbindung (DIN 9684-1/ISO 11786) erhält die Bedie-
neinheit die Impulse für die aktuelle Fahrgeschwindigkeit. Dazu wird an die
Steckverbindung das 7-polige auf 8-polige Kabel (Zubehör) zum Fahrgeschwin-
digkeitssensor angeschlossen.

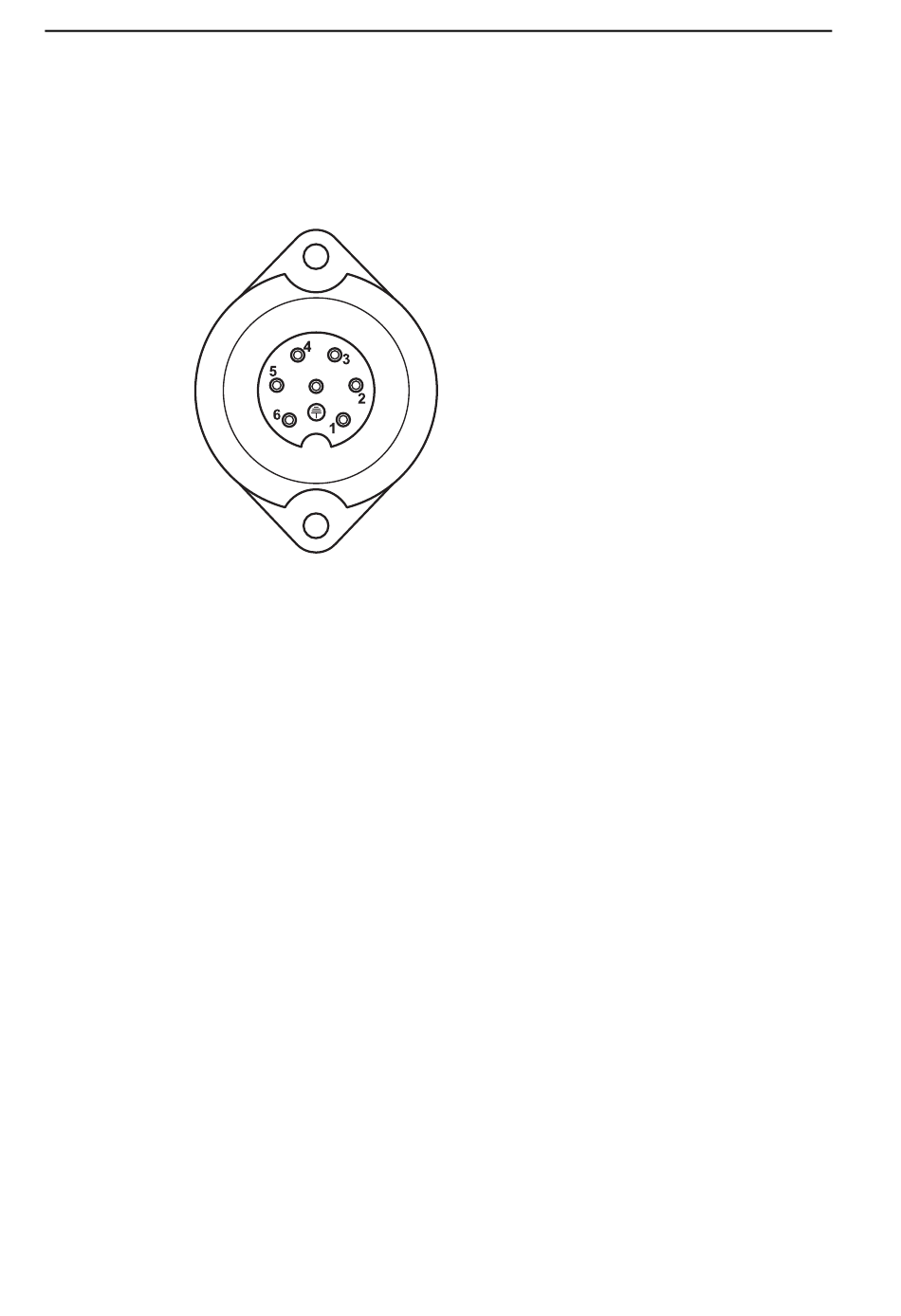

Bild 3.2:
14
PIN-Belegung Steckverbindung 7-polig
[1] PIN 1: tatsächliche Fahrgeschwindigkeit
(Radar)
[2] PIN 2: theoretische Fahrgeschwindigkeit
(z. B. Getriebe, Radsensor)
